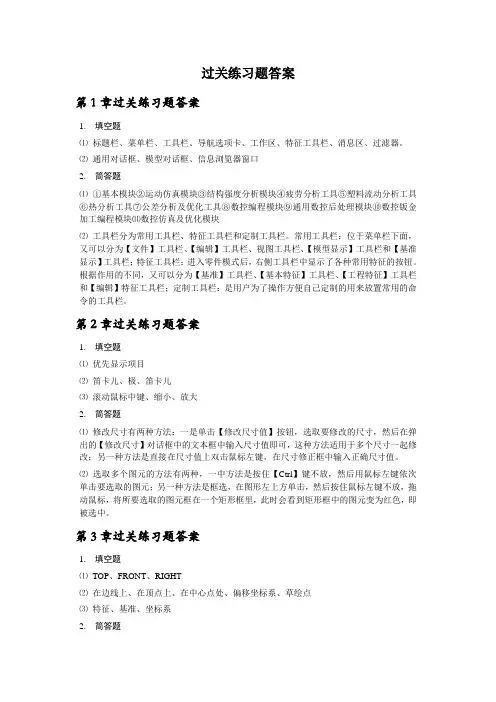

练习题1.试述Pro/E软件有哪些主要特性？2.Pro/E wildfire3.0的用户界面由哪几部分组成？3.新建Pro/E文件时有哪几种文件类型？不同类型文件对应的扩展名有什么不同？4.在Pro/E系统中保存文件，可采用哪几种方法？各方法之间有何区别？5.试述Pro/E系统中拭除（Erase）和删除（Delete）命令的功能区别。
练习题1．绘制如图2-93~2.71所示的截面。
图2-93 草绘练习1图2-94 草绘练习2图2-95 草绘练习3 图2-96 草绘练习4图2-97 草绘练习5图2-98 草绘练习6图2-99 草绘练习7图2-100 草绘练习8图2-101 草绘练习9图2-102 草绘练习10练习题1．何为草绘平面和参考平面？二者有何要求？2．在Pro/E系统中，建立3D拉伸或旋转实体特征的一般步骤有哪些？3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？4．混合特征包括哪三种类型，各有何特点？5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义？7．利用拉伸、旋转、扫描和混合等方式，建立如图3-115～3.117所示的零件。
图3-115 建模练习1图3-116 建模练习2图3-117 建模练习38．利用平行混合方式，绘制三个截面（两两相距60）建立如图3-118所示的变形棱锥体。
图3-118 变形棱锥体9．利用旋转和平行混合，建立如图3-119所示的奔驰车标记。
图3-119 奔驰车标记练习题1．常用的放置型特征有哪些？2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？3．说明4种倒角尺寸标注方式（44xd、dxd、d1xd2和Angxd）的各自含义与应用场合。
第2章草图绘制1:草绘中圆弧的绘制有多少种绘制方式？A:2种B:3种C:4种D:5种答案:C2.Pro/E草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态？A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:定点答案:C3.约束“=”可用来指定什么？A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD第3章基础实体特征1:参照面与绘图面的关系是什么？A:∥B:⊥C:相交D:无关答案:B2:创建基础扫描特征的基本步骤是什么？A:第一条轨迹定义——第二条轨迹定义——截面定义B:截面定义——扫描轨迹定义C:扫描轨迹定义——截面定义D:扫描轨迹定义——第一截面——第二截面答案:C3:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90度的倍数）C:至平面D:穿过下一个答案:B4.使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点答案:C5.创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元答案:BC6.在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现？A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar参数控制截面参数变化D:使用关系搭配基准图形控制截面参数变化答案:ABCD第4章工程特征1.对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A2.按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD3．倒角特征可以分为哪两种类型？A:拐角倒角B:倒圆角C:边倒角D:直倒角答案:AC第5章特征编辑1:若要变更原有特征的属性和参照，应使用哪个操作？A:修改B:重新排序C:重定义D:设置注释答案:C2.特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC3.利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC第6章基准特征1.基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD2．创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行答案:B3．以下方式可以独立建立基准平面的是哪些？A:穿过圆柱B:平行平面C:偏距平面D:混合截面答案:CD第8章组件设计1:关于装配中下列叙述正确的是哪个？A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状答案:B2.装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A3.以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD4.装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD。
PRO/E 理论复习题一、单选题1:要想从内存中清除当前文件，可以选择“文件”中哪个命令？A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示答案:B2:对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A3:以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？A:选定轨迹B:增加参照C: 替换D:指定厚度答案：D4:参照面与绘图面的关系是什么？A:∥B:⊥C:相交D:无关答案:B5:以下何种条件不属于草绘目的管理器的意向假设？A:竖直B:等半径C:与某边成450D:900 圆弧答案:C6:关于装配中下列叙述正确的是哪个？A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状答案:B7:创建扫描特征时，若扫描轨迹与已有实体表面接触，要使扫描特征与原有实体接合混成一体，应选择以下哪个选项？A:自由端点B:合并终点C:开放轨迹D:封闭轨迹答案:B8:若要改变特征增加或减少方向时要怎样做？A:使用修改直接将深度尺寸改为一个负值B:使用重定义来改变特征生长方向C:使用设置命令重新设定方向D:使用编辑参照命令答案:B9:创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行答案:B10:草绘目的管理器的作用是什么？A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件答案:C11:装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A13:利用哪个阵列所建立特征可以相互干涉？A:相同B:一般C:变化D:新参照答案:B14:若要变更原有特征的属性和参照，应使用哪个操作？A: 修改B:重新排序C:重定义D:设置注释答案:C15:创建可变截面扫描特征时，若在关系式中使用Trajpar 控制参数值变化，则在扫描终至点Trajpar 的值应是什么？A:0B:0.5C:1D:0.1答案:C16:建立拔模特征时拔模角度的有效范围是多少？A:-10 度——10 度B:-15 度——15 度C:-30 度——30 度D:-45 度——45 度答案:C17:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确答案:B18:对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个？A:单个B:链C:环路D:目的链答案:B19:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90 度的倍数）C:至平面D:穿过下一个答案:B20:使用两侧方式创建特征时，拉伸深度由盲孔定义为100，则正确的是哪个？A:特征朝两侧各拉伸100，总深度200B:特征朝两侧各拉伸50，总深度100C:特征朝单侧拉伸100，总深度100D:特征朝单侧拉伸50，总深度50答案:B21:以下哪种复制特征的放置方式可以使特征绘图面更改？A:新参考B:相同参考C:镜像D:移动答案:A22:视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A:投影视图B:辅助视图C:一般视图D:局部（详尽）视图答案:C二、多选题1:以下实体特征可以采用何种方式一次性创建？A:旋转B:扫描C:薄板拉伸D:壳答案:ABC2:以下述说错误的是哪些？A:建立扫描特征时，其轨迹线必须连续并相切B:使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C:使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时，必须依次定义多个不同的截面答案:ABD3:装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD4:我们一般将混合特征分为哪三种类型？A:平行混合B:旋转混合C:一般混合D:拉伸混合答案:ABC5:创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元答案:BC6:创建3-D 特征的截面时，常使用以下哪些技巧？A:对齐B:使用边界C:偏置边界D:放置截面答案:ABCD7:以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD8:倒角特征可以分为哪两种类型？A:拐角倒角B:倒圆角C:边倒角D:直倒角答案:AC9:使用定向约束条件时，正确的是哪些？A:两平面相互平行B:其法线向量指向特定的方向C:两平面法线方向指向相异方向D:两平面法线方向指向相同方向答案:AB10:相对坐标系的主要用途是什么？A:辅助尺寸的标注B:建立空间样条线时定义点坐标值C:创建混合特征时用于定义各截面间的相对位置关系D:拉伸特征创建必须使用它答案:ABC11:利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC12:约束= 可用来指定什么？A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD13:按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD14:Pro/E 软件的基本特性是什么？A:3-D 实体建模B:基于特征C:参数化设计D:单一数据库答案:ABCD15:基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD16:草绘模式可以出现在以下何种情况下？A:定义特征截面B:绘制草图C:建立基准平面D:使用[修改]修改特征尺寸答案:AB17:特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC三、判断题1:若要删除所有由阵列所建立的特征，并保留原始特征，应使用“删除”命令。
PROE练习题一：多项选择题1．Pro/Engineer是美国参数技术公司（PTC）推出得新一代CAD/CAE/CAM软件，他有什么基本特点：（）A：基于特征B：参数化C：3D实体造型D：单一数据库2．当今世界较为流行得CAD软件有：（）A：pro/engineerB: UGC：solid worksD：solid edge 3：在任何情况下，Ctrl+鼠标左键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对需要16：绘图面和参考面的设定步骤是：（）A：选择绘图面指向B：选择参考面法线指向C：选择一个绘图面D：选择一个参考面17：在Pro/Engineer中，混合特征截面之间的连接方式有：（）A：平行B：旋转C：一般D：以上三种都不正确18．构建抽壳特征时，如果选取实体上多个要去除的表面时，可按（）复选。
A．Ctrl+鼠标左I B. Ctrl C.Shift键图元进行旋转D：对图元进行选取4：在任何情况下，Ctrl+鼠标中键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对图元进行旋转D：对图元进行选取5：在任何情况下，Shift+鼠标左键的作用是什么？（）A：对图元进行缩放B：对图元进行移动C：对图元进行旋转D：对图元进行选取6：Pro/e 中零件图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw7：Pro/e 中装配图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw8：Pro/e 中草绘图是以什么格式进行保存的：（）A：＃.prtB：＃.asmC：＃.sec D：＃.drw 9：Pro/e 中的几何约束显示为：（）A：参数符号B：数字C：字母符号D：以上答案均不正确10：意图管理器可以帮助你快速的绘制截面，使用意图管理器时绘图时，Pro/Engineer会做的假设有：A：相等的半径或直径，相等的线段B：水平或垂直或平行的直线C：对称、相切或共线D：90度、180度、270度圆弧11：在意图管理器中代表水平的符号是（）A：H B：V C：T D：O12：在意图管理器中代表垂直的符号是（）A：H B：V C：T D：O13：在意图管理器中代表相切的符号是（）A：HB：VC：T D：O14：在意图管理器中代表重合的符号是（）A：H B：V C：T D：O 15：绘制中心线的主要目的有：（）A：作为旋转特征的中心线B：作为镜像、对齐的参考线C：螺旋特征的旋转轴线D：图式格式D. Ctrl+鼠标右I19．特征的倒角，以下( )是允许的。
南宁职业技术学院《Pro/E实用教程》野火版实训手册机电工程系教研室2006年元月实训1 二维草绘基本操作实训2 基础实体特征：拉伸/旋转/扫描实训3 基础实体特征：混合实训4 高级实体特征：螺旋扫描/扫描混合/变截面扫描实训5 放置（工程）特征：圆孔/倒圆角/拨模/管道实训6 放置（工程）特征：壳/倒角/筋实训7 编辑特征：修改零件/阵列实训8 编辑特征：镜像/复制实训9 曲面特征：基本曲面(平曲面/拉伸/旋转/扫描/混合) 实训10 曲面特征：编辑曲面(合并/实体化)实训11装配：匹配/对齐约束装配及装配的分解实训12 装配：相切/线上点/曲面上的边/曲面上的点约束装配实训13 工程图的创建：基本视图/三视图/向视图/局部放大图实训14 工程图的创建：全剖/半剖/局部剖/旋转剖实训15综合训练产品设计总复习题一、实训要求1. 实训教学在计算机实训室，在教师的指导，学生在规定的实训时间内，完成一定量的操作训练题目；2.作业要求学生在课后，独自在计算机上完成的作业；成绩计入本课程总评成绩内；（10%）3. 本实训手册提供的每次实训题量适用于2～3学时的实训课；作业题量约为一小时；具体题量指导教师可根据具体情形况调整；4.方法要求同一模型有多种创建方法，从练习需要角度考虑，在实训及作业题中规定了限定方法（不一定是最佳方法），对有能力的同学,在掌握了训练要求前提下，可选用更便捷的方法；4. 复习要求在完成了所有实训及作业操作的基础上，学生还要求独自完成6套复题训练题。
二、文件保存实训文件要求保存后拷盘交给老师批改；1.建立文件夹每生自建“文件夹”所在目录及名称规定如下：盘符D:\班级-学号末2位名字（例：D:\05机电1-88张三）2.存盘方式采用“保存副本”保存到自己的文件夹内；（如将文件夹设为工作目录，会产生很多无用文件）3.文件命名按实训手册中的题目编号名命名，如S1-3；Z2-2等；实训1 二维草绘基本操作一、实训目的1. 学习进入Pro/E操作界面；2. 掌握常用草绘工具(菜单)的使用；二、说明草绘2D图是本课程的重点，也又建模的难点，它是实体建模的基础；本实训只是初步训练常用草绘操作，大量的训练将分摊在各次建模实训中进行；三、实训内容1. 进入操作界面▲启动Pro/E软件：打开计算机电源开关→在操作系统桌面，双击Pro ENGINEER图标▲进入零件模块：文件→新建→零件→[命名]→[去掉“使用缺省模板”前的√]确定→[选公制单位：mmns_part solid] →确定→[进入“零件”界面]▲进入外部草绘：鼠标左键点草绘工具→选草绘面（Front面）→选定位方向面（默认Right）→选尺寸参照（默认Right面和Top 面）说明：本软件提供了两种草绘，一个是外部草绘；一种是内部草绘；它本进入的方式不一样，但是绘图是一样的；现进入的是外部“草绘”；2. 操作要领草会要领：画形状；给约束；做修剪；定尺寸。
PROE教材三维建模协会浙江工业大学目录第一章草绘1.1 草绘工作界面----------------------------------------------------------51.1.1 进入草绘工作界------------------------------------------------51.1.2 草绘工具---------------------------------------------------------61.2 草绘综合范例----------------------------------------------------------6第二章零件建模的草绘特征2.1 拉伸特征----------------------------------------------------------------102.2 旋转特征--------------------------------------------------------------102.3 扫描特征--------------------------------------------------------------112.4 混合特征--------------------------------------------------------------162.4.1 平行混合----------------------------------------------------17 第三章零件建模的放置特征3.1 孔特征-------------------------------------------------------------------213.1.1 孔的定位方式-------------------------------------------------213.1.2 简单孔-----------------------------------------------------------233.1.3 草绘孔------------------------------------------------------------233.2 圆角特征--------------------------------------------------------------253.3 倒角特征--------------------------------------------------------------263.4 抽壳特征--------------------------------------------------------------273.5 筋特征-----------------------------------------------------------------28第四章基准特征4.1 基准平面-----------------------------------------------------------------28 4.2 基准轴-------------------------------------------------------------------30 4.3 基准点-------------------------------------------------------------------324.3.1 基准点-----------------------------------------------------------334.3.2 草绘基准点-----------------------------------------------------334.3.3 偏移坐标基准点-----------------------------------------------36 4.4 基准曲线----------------------------------------------------------------37 4.5 坐标系-------------------------------------------------------------------39第五章高级特征5.1 螺旋扫描----------------------------------------------------------------42 5.2 扫描混合----------------------------------------------------------------43 5.3 可变截面扫描----------------------------------------------------------44第六章编辑特征6.1 特征复制----------------------------------------------------------------466.1.1 新参考方式复制-----------------------------------------------466.1.2 相同参考方式复制--------------------------------------------486.1.3 镜像方式复制--------------------------------------------------486.1.4 移动方式复制--------------------------------------------------49 6.2 阵列特征----------------------------------------------------------------506.2.1 尺寸阵列--------------------------------------------------------506.2.2 方向阵列--------------------------------------------------------516.2.3 轴阵列------------------------------------------------------------526.2.4 表阵列-----------------------------------------------------------546.2.5 参照阵列--------------------------------------------------------556.2.6 填充阵列--------------------------------------------------------556.2.7 曲线阵列--------------------------------------------------------57 §第六章Pro/E工程图§6-1 工程图的基本操作------------------------------------------------57§6-2 Pro/E环境变量的设置--------------------------------------------58§6-3 图框格式与标题栏------------------------------------------------61§6-4 工程图详细操作----------------------------------------------------62第一章草绘1.1 草绘工作界面1.1.1 进入草绘工作界面单击工具栏中的新建文件按钮，或单击菜单【文件】→【新建】选项，在弹出的〖新建〗对话框中选择“草绘”类型，在〖名称〗栏输入草绘图名称，如“sk1”（或接受系统默认的文件名），如图3-1所示。
、单项选择题(共249小题）1、,答案：A。
Pro/E软件是（）将参数设计理论应用于实际工程的应用软件。
A、第一套B、第二套C、第三套D、第四套2、,答案：d。
Pro/E系统包括（）的三维软件。
A、CADB、CAD/CAMC、CAD/CAED、CAD/CAM/CAE3、,答案：C。
Pro/E有（）个数据库。
A、4B、2C、1D、34、,答案：b。
创建和编辑三维实体模型时用（）A、草绘模块B、零件模块C、装配模块D、曲面模块5、,答案：a。
用于绘制和编辑二维平面草图时（）A、草绘模块B、零件模块C、装配模块D、曲面模块6、,答案：d。
单击鼠标左键用于（）图形。
A、平移图形B、旋转C、放缩图形D、选取7、,答案：b。
（）是Pro/E软件的重要特色。
A、参数化设计思想B、特征建模的基本思想C、全相关的单一数据库D、同步工程功能8、,答案：d。
创建二维工程图用（）A、零件模块B、零件装配模块C、曲面模块D、工程图模块9、,答案：b。
用于组装零件用（）A、草绘模块B、零件装配模块C、曲面模块D、工程图模块10、,答案：c。
用于创建各种类型的曲面特征（）A、草绘模块B、零件装配模块C、曲面模块D、工程图模块11、,答案：a。
Pro/MANUFACTURING的意思（）A、制造B、模具设计C、布线系统D、仿真12、,答案：a。
建模过程中，以下哪项操作可以旋转图形（）A、按下鼠标中键B、单击右键C、单击左键D、shift+中键13、,答案：d。
在零件建模中，若要平移图形，可进行如下哪项操作（）A、按下鼠标中B、单击右键C、单击左键D、shift+中键14、,答案：RetEncryption(B)。
CAD是指（）。
A、计算机辅助工程分析B、计算机辅助设计C、计算机辅助工艺过程设计D、计算机辅助制造15、,答案：d。
Pro/E 2003的操作界面不包括（）A、视窗标题栏B、下拉菜单C、导航栏D、螺旋扫描16、,答案：d。
