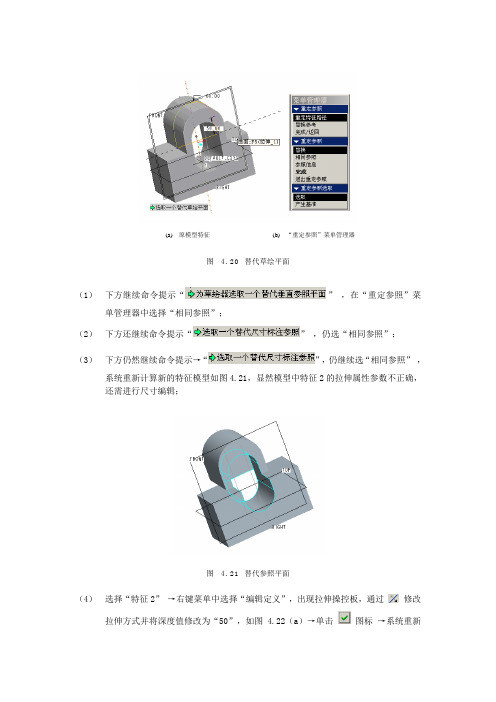

(a) 原模型特征(b) “重定参照”菜单管理器图 4.20 替代草绘平面（1）下方继续命令提示“”，在“重定参照”菜单管理器中选择“相同参照”；（2）下方还继续命令提示“”，仍选“相同参照”；（3）下方仍然继续命令提示→“”，仍继续选“相同参照”，系统重新计算新的特征模型如图4.21，显然模型中特征2的拉伸属性参数不正确，还需进行尺寸编辑；图 4.21 替代参照平面（4）选择“特征2”→右键菜单中选择“编辑定义”，出现拉伸操控板，通过修改拉伸方式并将深度值修改为“50”，如图 4.22（a）→单击图标→系统重新计算特征模型结果如图4.22（b）所示。

设计结果如附盘文件“SL04-04”。

(a) 原模型特征(b) 编辑参照后特征图 4.22拉伸操控板4.1.3特征创建顺序的变更Pro/ENGINEER 野火2.0建模是以特征作为零件创建或存取的单元，因此可以随时调整特征建立的顺序，也可以随时插入一个新的特征，同时，特征建立的先后顺序也会影响最后产生的结果。

【实例4.5】完成图4.23（a）→（b）→（c）模型特征创建顺序的变更。

打开书附光盘练习文件LX04-03如图4.23（a），将图模型通过重新排序的变更修改至图4.23（b），再通过插入模式修改至图4.23（c）。

操作方法如下。

(a) 原特征模型(b) 重新排序（c）插入模式图 4.23 特征创建顺序的变更1.重新排序重新排序可以通过模型树直接拖拉或“编辑”命令来进行。

（1）通过模型树来进行特征的重新排序在图4.24（a）的模型树当中，用鼠标单击并按住鼠标直接将要变更的特征“拉伸3”往上拖拉到“拉伸1”的后面如图4.24（b），在新的位置放开鼠标，系统自动对模型进行重新计算后调整到图4.24（b）的模型结果。

设计结果如附盘文件“SL04-05b”。

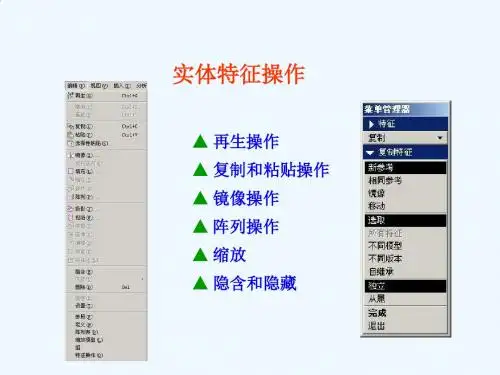

(a) 原模型特征(b) 重新排序后特征图 4.24 重新排序（2）通过命令重新排序选择主菜单“编辑”→“特征操作”→“重新排序”命令，然后按照菜单管理器里的提示一步步完成即可。

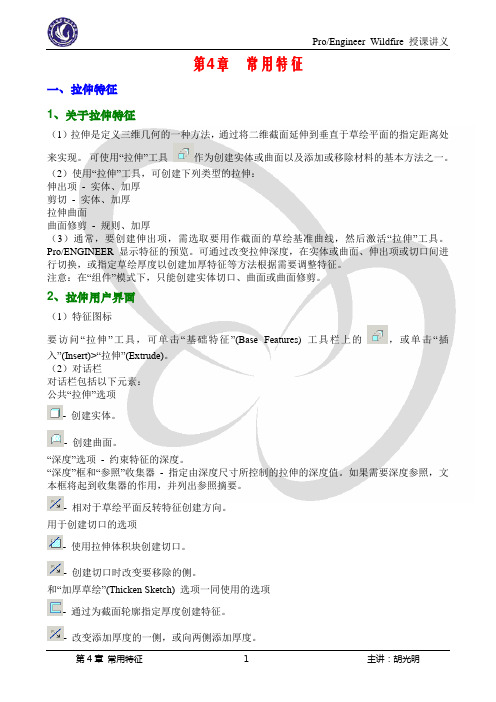

第4章常用特征一、拉伸特征1、关于拉伸特征（1）拉伸是定义三维几何的一种方法，通过将二维截面延伸到垂直于草绘平面的指定距离处来实现。

可使用“拉伸”工具作为创建实体或曲面以及添加或移除材料的基本方法之一。

（2）使用“拉伸”工具，可创建下列类型的拉伸：伸出项- 实体、加厚剪切- 实体、加厚拉伸曲面曲面修剪- 规则、加厚（3）通常，要创建伸出项，需选取要用作截面的草绘基准曲线，然后激活“拉伸”工具。

Pro/ENGINEER 显示特征的预览。

可通过改变拉伸深度，在实体或曲面、伸出项或切口间进行切换，或指定草绘厚度以创建加厚特征等方法根据需要调整特征。

注意：在“组件”模式下，只能创建实体切口、曲面或曲面修剪。

2、拉伸用户界面（1）特征图标要访问“拉伸”工具，可单击“基础特征”(Base Featur es) 工具栏上的，或单击“插入”(Insert)>“拉伸”(Extrude)。

（2）对话栏对话栏包括以下元素：公共“拉伸”选项- 创建实体。

- 创建曲面。

“深度”选项- 约束特征的深度。

“深度”框和“参照”收集器- 指定由深度尺寸所控制的拉伸的深度值。

如果需要深度参照，文本框将起到收集器的作用，并列出参照摘要。

- 相对于草绘平面反转特征创建方向。

用于创建切口的选项- 使用拉伸体积块创建切口。

- 创建切口时改变要移除的侧。

和“加厚草绘”(Thicken Sketch) 选项一同使用的选项- 通过为截面轮廓指定厚度创建特征。

- 改变添加厚度的一侧，或向两侧添加厚度。

“厚度”框- 指定应用于截面轮廓的厚度值。

用于创建“曲面修剪”的选项- 使用投影截面修剪曲面。

- 改变要被移除的面组侧，或保留两侧。

“面组”收集器- 如果面组的两侧都被保留，则指定一侧来保留原始面组的面组标识。

（3）上滑面板“拉伸”工具提供下列上滑面板：放置(Placement) - 使用该上滑面板重定义特征截面。

单击“定义”(Define) 创建或更改截面。

pro/e的十大技巧好东西大家共分享。

Pro/E技巧十条1、视图(View)操作，字母"V"开头（因为视图的英文为"View"）、VD缺省3D视图，D表示Default,使用得非常多，VSS表示Shading，着色视图；VAA表示隐藏线视图（HiddenLine),以相对位置记忆,键盘上"A"的位置在"S"键的左边，工具栏上隐藏线视图（HiddenLine)的按钮也是在Shading按钮的左边；VF显示/隐藏基准面，"F"表示OFF，可以互相切换，基准面有时非常烦人，常要切换来切换去；VR刷新视图，"R"表示"RepaintTheScreen",可以在剖面，工程图中使用，使用得很多。

点评：V、F、R键都是食指管，食指很灵活；其余的D、S、A都是基准键，手指直接就放在上面，很容易上手。

2、建造(Create)操作，字母"C"开头（因为建立的英文为"Create"）CS建立实体特征，S表示Solid(实体）CF建立曲面特征，F表示SurfaceCD修改尺寸，D表示DemensionCR重生成特征，R表示RegenerateCC进入曲线菜单，C表示Curves点评：C键在中指，其它的几个键的位置就更好记了。

3、草绘器Sketch操作,字母"S"开头（草绘器的英文为"Sketch"）（我用惯了2000i2,这里所说适用于草绘器快捷键仅适用于2000i2及以后的版本，如果要用于之前的版本要作适当改变）SC中心线，C表示Centerlines,中心线是使用非常多的SD重新标尺寸，D表示DimensionSG横线，我是学五笔的，横在G键上，加上G的键值是11，也是两条直线SE使用边E表示EdgeSA圆弧，A表示ArcSS约束对话框，S表示conStraints,使用很多SX删除，X一个*，从意义上想象，你看，浏览器工具栏上的删除就是一个*SB撤消，B的取义为Back,回退之意SR完成，R表示Regenerate另：回到选择按钮：鼠标中键查询选择：鼠标右键，其实这个右键适用于任何时候的查询选择，我使用的快捷键并不多，但效率非常高，左右手配合得非常好，容易记忆，也容易在需要的时候扩展，比如，文件(File)操作可以用"F"作首字符，组合(Assembly)操作用"A"作首字符，工程图(Drawing)用"D"作首字符等，但要谨记一个原则，快捷键在于快，而不在多，如果太多而不熟，反而误事。
