Creo 工程零件特征基本操作

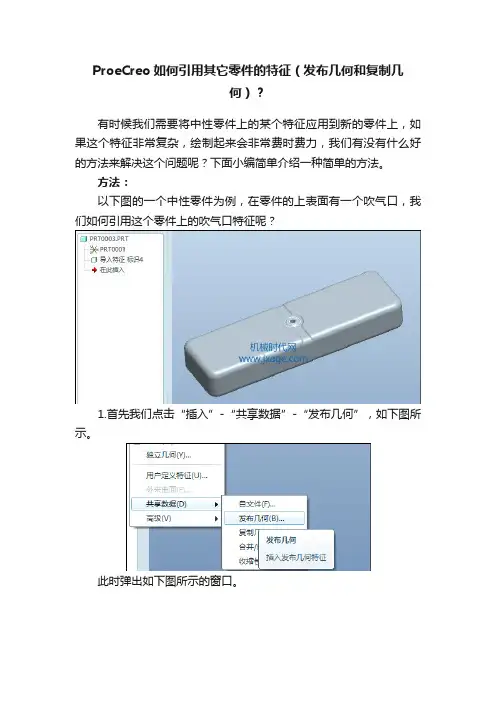

ProeCreo如何引用其它零件的特征（发布几何和复制几何）？有时候我们需要将中性零件上的某个特征应用到新的零件上，如果这个特征非常复杂，绘制起来会非常费时费力，我们有没有什么好的方法来解决这个问题呢？下面小编简单介绍一种简单的方法。

方法：以下图的一个中性零件为例，在零件的上表面有一个吹气口，我们如何引用这个零件上的吹气口特征呢？1.首先我们点击“插入”-“共享数据”-“发布几何”，如下图所示。

此时弹出如下图所示的窗口。

按住Ctrl键依次选择下图所示的曲面，点击勾号完成。

此时我们会在模型树上看到一个“出版几何”的特征，如下图所示。

2.新建一个零件，通过拉伸创建出一个长方体。

3.点击“插入”-“共享数据”-“复制几何”，如下图所示。

点击控制面板上的“打开”按钮，如下图所示，找到我们的中性零件。

此时弹出如下图所示的窗口，勾选“坐标系”，点击确定。

依次选择下图中的两个坐标系，外部模型为中性零件，局部模型为当前的零件。

点击“参照”，在发布几何栏中选择之前发布的几何，如下图所示。

点击确定，即可将发布的几何引用到新的零件上了。

4.选择上一步引用的曲面，通过选择性粘贴命令将其进行移动，注意勾选“隐藏原始几何”。

5.选择曲面的边，点击“编辑”-“延伸”，点击“将曲面延伸到参照平面”，选择模型的顶部平面。

6.延伸曲面到顶部平面。

7.延伸曲面到顶部平面。

8.延伸曲面到顶部平面。

9.延伸曲面到顶部平面。

10.延伸曲面到顶部平面。

延伸后的曲面如下图所示。

11.选择上一步的曲面，点击“实体化”，如下图所示。

点击勾号完成。

12.倒圆角。

这样我们就完成了新零件引用老零件的特征。

这种方法特别适用于一些复杂特征的引用。

想学习Proe/Creo实用技巧吗？。

Creo 2.0 工程零件特征基本操作Creo 2.0 是一款集成3D CAD、CAM、CAE等多种设计功能的软件，广泛应用于机械、电子、汽车、航空等领域。

其中，工程零件特征是Creo 2.0中一个重要的设计功能。

工程零件特征简介Creo 2.0中的工程零件特征，是指在完成工程零件的创建后，在创建特征之前，先使用零件编辑的方式，添加一个或多个轴、平面、点、线等基础构件，再在这些基础构件上创建特征，从而达到设计目的。

工程零件特征有以下几个优点：•可以快速实现工程零件的设计，提高工作效率；•可以灵活控制工程零件的形状和尺寸，满足不同的设计要求；•可以方便地对已经设计好的工程零件进行修改和维护，减少后续工作量。

工程零件特征的基本操作步骤以下是在Creo 2.0中创建工程零件特征的基本操作步骤。

步骤一：创建工程零件在Creo 2.0中，创建工程零件的方法与创建普通零件相同。

可以通过“文件”-“新建”-“零件”来创建工程零件。

步骤二：添加基础构件在工程零件创建完成后，可以使用零件编辑的方式添加基础构件。

具体操作步骤如下：1.打开“零件编辑器”，在左侧“模型树”中选中工程零件的名称。

2.在“工具”栏中，选择“平面”、“轴”、“点”或“线”等基础构件。

3.在工程零件的图纸空间中，拖拽鼠标创建所需基础构件。

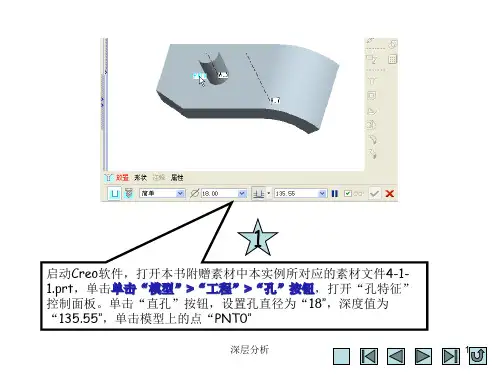

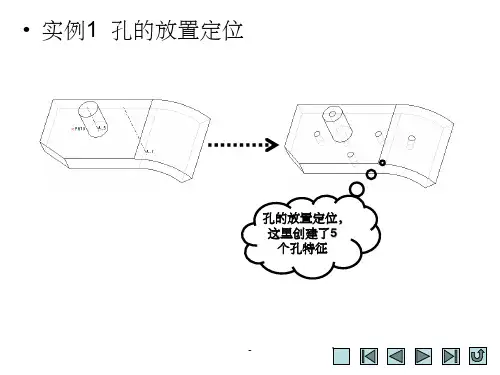

步骤三：创建特征在添加好基础构件后，可以在它们上面创建特征。

具体操作步骤如下：1.在工具栏中选择想要创建的特征类型，例如“拉伸”、“旋转”、“倒角”等。

2.在对话框中填写特征的参数，例如拉伸的距离、旋转的角度、倒角的半径等。

3.点击“确定”按钮，即可在基础构件上创建相应的特征。

步骤四：修改和删除特征在工程零件创建完成后，如果需要修改或删除特征，可以使用相应的工具进行操作。

具体步骤如下：1.选中所需修改或删除的特征，可以在“模型树”中选中或直接在图形区域中选中。

2.点击“编辑特征”按钮，对特征进行修改，或点击“删除”按钮删除特征。

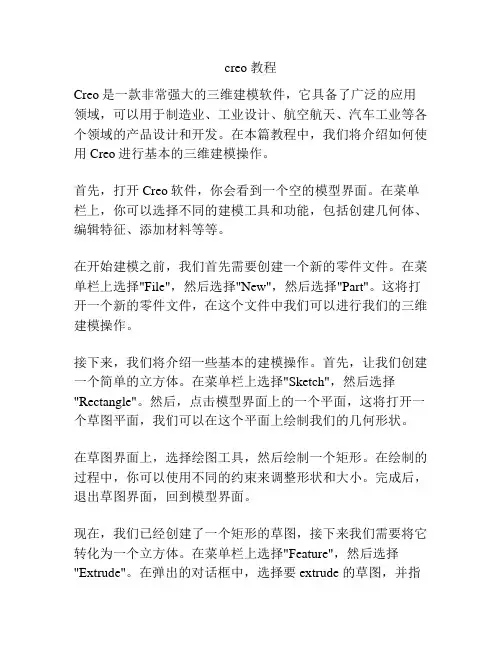

creo 教程Creo是一款非常强大的三维建模软件，它具备了广泛的应用领域，可以用于制造业、工业设计、航空航天、汽车工业等各个领域的产品设计和开发。

在本篇教程中，我们将介绍如何使用Creo进行基本的三维建模操作。

首先，打开Creo软件，你会看到一个空的模型界面。

在菜单栏上，你可以选择不同的建模工具和功能，包括创建几何体、编辑特征、添加材料等等。

在开始建模之前，我们首先需要创建一个新的零件文件。

在菜单栏上选择"File"，然后选择"New"，然后选择"Part"。

这将打开一个新的零件文件，在这个文件中我们可以进行我们的三维建模操作。

接下来，我们将介绍一些基本的建模操作。

首先，让我们创建一个简单的立方体。

在菜单栏上选择"Sketch"，然后选择"Rectangle"。

然后，点击模型界面上的一个平面，这将打开一个草图平面，我们可以在这个平面上绘制我们的几何形状。

在草图界面上，选择绘图工具，然后绘制一个矩形。

在绘制的过程中，你可以使用不同的约束来调整形状和大小。

完成后，退出草图界面，回到模型界面。

现在，我们已经创建了一个矩形的草图，接下来我们需要将它转化为一个立方体。

在菜单栏上选择"Feature"，然后选择"Extrude"。

在弹出的对话框中，选择要 extrude 的草图，并指定 extrude 的距离。

点击确认后，立方体就生成了。

除了 extrude，Creo还提供了其他的一些特征操作，比如revolve、sweep、blend等等。

你可以根据不同的需要选择合适的特征操作来创建你想要的几何体。

在建模过程中，你还可以使用一些辅助工具来增加细节和精度。

比如，你可以使用草图上的尺寸工具来指定几何体的具体尺寸，你还可以使用草图上的关系工具来设置几何体之间的关系。

当你完成建模后，你可以选择"File"，然后选择"Save"来保存你的模型文件。

creo教程Creo是Parametric Technology Corporation (PTC)开发的一款强大的三维建模软件，被广泛应用于工业设计和工程制造等领域。

它具有强大的建模和分析功能，能够满足用户对于产品设计、装配和生产流程的需求。

本教程将向您介绍Creo的基础知识和常用操作，帮助您快速上手并掌握该软件的使用。

第一部分：Creo概述1. Creo的功能和应用领域介绍2. Creo的界面和工作环境3. Creo的文件类型和保存方法第二部分：Creo基本操作1. 创建和修改零件- 绘制基本几何体- 修改零件尺寸和形状- 添加特征和操作- 零件装配和关系设置2. 创建和修改装配体- 零件装配和约束- 零件导入和替换- 装配体协同工作3. 制图和注释- 创建零件和装配图纸- 添加尺寸和标注- 创建表格和剖视图第三部分：高级功能和应用1. 表面建模和曲面修复- 创建和编辑复杂曲面- 曲面修复和封闭2. 参数化设计和参数管理- 创建和修改参数- 参数化引用和关系3. 分析和验证- 创建静态和动态分析- 模拟和验证产品性能- 优化设计和改进第四部分：Creo与其他软件的集成1. Creo与CAD软件的导入和导出- 导入和导出其他CAD格式- 与Solidworks和Catia等软件的集成2. Creo与PLM软件的集成- 与Windchill等PLM软件的协同工作 - 产品生命周期管理和数据管理3. Creo与制造软件的集成- 与CAM软件的集成- 数控编程和自动化生产在学习这个教程之前，您需要具备一定的三维建模和CAD软件的基础知识。

您可以在本教程中逐步学习并实践Creo的各项功能和操作，以便应用于实际项目中。

此外，Creo还提供了丰富的在线资源和帮助文档，以便您进一步深入学习和解决问题。

总结：Creo是一款功能强大的三维建模软件，提供了丰富的建模和分析工具，适用于工业设计和工程制造等领域。

通过本教程的学习，您将能够掌握Creo的基本操作和高级功能，并能够应用到实际项目中。

creo基础特征和工程特征的建立下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Creo基础特征和工程特征的建立在使用Creo进行CAD设计时，了解和掌握基础特征和工程特征的建立是至关重要的。

creo零件特征体积计算
在Creo软件中，可以使用以下步骤计算零件特征体积：
1. 打开Creo软件并加载你的零件文件。

2. 确保你处于“模型”模式下，这样你可以访问零件的几何特征。

3. 选择“分析”选项卡，然后在“工具”组中找到“质量特性”选项。

4. 点击“质量特性”，然后选择“体积”选项。

5. 在弹出的对话框中，你可以选择要计算体积的特征。

你可以
选择整个零件或者选择特定的几何特征，如孔、凸起等。

6. 选择特征后，点击“确定”按钮。

7. Creo将计算选定特征的体积，并将结果显示在对话框中。

请注意，Creo计算的是物体的几何体积，而不是实际的材料体积。

如果你需要考虑材料密度等因素，可以在计算体积后使用其他
工具进行进一步的分析。

希望这个回答对你有帮助！如果你还有其他问题，请随时提出。

creo零件特征体积计算摘要：1.Creo 软件介绍2.零件特征体积计算的概念和方法3.Creo 零件特征体积计算的具体步骤4.Creo 零件特征体积计算的优点和应用场景5.总结正文：一、Creo 软件介绍Creo 是PTC 公司推出的一款计算机辅助设计（CAD）软件，广泛应用于各类工程领域。

Creo 集成了多种设计工具，如三维建模、二维制图、模拟分析等，为用户提供一站式的解决方案。

在产品设计过程中，工程师们需要对零件的特征体积进行计算，以满足各种工程要求。

二、零件特征体积计算的概念和方法零件特征体积计算是指根据零件的三维模型，计算其各种特征的体积。

这些特征通常包括孔、槽、凸台等。

在实际工程中，零件的特征体积计算对于分析零件的结构、性能以及优化设计具有重要意义。

计算零件特征体积的方法有多种，如几何模型法、切片法、体积分割法等。

这些方法各有优缺点，适用于不同的零件和场景。

三、Creo 零件特征体积计算的具体步骤在Creo 中，零件特征体积计算的具体步骤如下：1.打开Creo 软件，创建或导入需要计算特征体积的零件模型。

2.利用Creo 的“特征”命令，创建或修改零件的各种特征，如孔、槽、凸台等。

3.使用Creo 的“分析”模块，选择“体积计算”功能，对零件的特征进行体积计算。

4.根据计算结果，检查零件特征的体积是否满足设计要求。

如需修改，则返回第2 步进行调整。

5.保存计算结果，并输出相关报告。

四、Creo 零件特征体积计算的优点和应用场景Creo 零件特征体积计算具有以下优点：1.直观、准确地反映零件特征的体积，有助于工程师更好地分析零件的结构和性能。

2.提高设计效率，降低人工计算的繁琐性和出错概率。

3.适用于多种类型的零件和工程场景，如机械、电子、航空等。

在实际应用中，Creo 零件特征体积计算可用于以下场景：1.零件的初步设计，评估其可行性和优化方向。

2.零件的性能分析，如强度、刚度等。

3.零件的轻量化设计，以降低成本和提高性能。
