沪科版九年级物理《了解电路》常见中考题汇总

第十四章了解电路电路与电路图专题训练一、画电路图、连接实物图知识要点画电路图要遵循的“三步骤”是：①先判断实物图中电路的串并联方式、开关位置等；②按顺序作图．对串联电路，从电源正极开始沿电流方向直到电源负极为止；对并联电路，先画干路，再画出支路；③检查元件图是否规范(用规定的符号表示电路元件)、美观．连接实物图要遵循的“三步骤”是：①明确电路图中各元件的连接方式；②连接实物图前开关必须断开，从电源正极出发，沿电流方向依次连接(若是并联电路，则应分先后连接两条支路)，直至电源负极；③最后再检查一遍．专题训练类型1根据实物图画电路图1．(郴州中考)请按照图所示的实物图画出电路图．2．(青岛中考)请根据实物电路，在方框内画出电路图．3．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)4．请在方框中画出图所对应的电路图．类型2根据电路图连接实物图5．根据电路图，完成实物图连接．6．将图中的电路元件按电路图连接成实物图．(要求导线不能交叉)7．请你根据电路图甲，帮助小雨同学连接图乙实物电路．类型3综合提升8．根据如图所示的电路图，用笔画线表示导线，将元件连接起来．9．根据如图所示的实物图，画出电路图．10．将图中给出的元件连成电路，并画出相应的电路图．要求：①元件位置不动，导线不能交叉②三盏灯并联③开关S1控制电灯L1和L2④开关S2控制电灯L1、L2和L311．现在给你开关一个，灯泡一只，电铃一只，导线若干，电源一个．要求：狗未跑出导线围住的区域时，值班室灯亮电铃不响，当狗撞断导线跑出该区域，灯亮铃也响，按要求连接实物图．二、串、并联电路的识别与设计知识要点：1．识别串并联电路的主要方法有如下三种：(1)定义法：各元件逐个顺次连接，为串联；各元件并列连接，为并联．(2)电流流向法：电流只有一条路径，为串联；电流有两条或两条以上路径，为并联．(3)拆除法：串联电路中拆除某用电器，其他用电器不能工作；而并联电路拆除任何一个或几个用电器，都不会影响其他用电器．2．简单电路的组装与设计按“三步走”的步骤：(1)审题：确定电路的串、并联；开关的作用．(2)画出电路图：先画出草图，然后进行检查修正，画出规范正确的电路图．(3)连接实物图：在连接时要遵循一定的规范要求．专题训练类型1串、并联电路的识别1．(钦州中考)如图所示的四个电路中，两灯泡属于串联接法的是()A.S1、S2均闭合B.S1、S2均闭合C.S1断开、S2闭合D.S1闭合、S2断开2．(汕尾中考)某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M.如图所示的电路图中符合要求的是()3．如图所示的电路：(1)若要使灯L1与L2并联，开关S只控制灯L1，则线头M应接在________点上．(2)若要使灯L1与L2并联，开关S同时控制灯L1与L2，则线头M应接在________点或________点上．4．(佛山中考)在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图中的________图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图中的________图；电路图中的________图若两开关都闭合，电池将被短路．类型2串、并联电路的设计5．(常州中考)为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S .导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是()6．(温州中考)如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2.当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是()7．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起(开关S1闭合)时，蜂鸣器响起，提醒锁车；当车上锁(开关S2断开)后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是()8．(武汉中考)某同学观察他家的电动自行车后发现：不管捏紧左边还是右边的手闸，车尾的一只刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起来．下列指示灯示意图合理的是()类型3综合提升9．(广元中考)小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯．若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示．小明断开或闭合S1、S2时，记录现象如表．由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的()10．(济南中考)自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图甲所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门．请你在虚线框内画出这个电路的电路图．11．(常州中考) “阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．一、画电路图、实物图的连接1. 2. 3. 4.8.9.10.11.二、串、并联电路的识别与设计1．D 2.D 3.(1)A(2)B C 4.甲丙乙 5.A 6.C7.D8.B9.C10.11.。

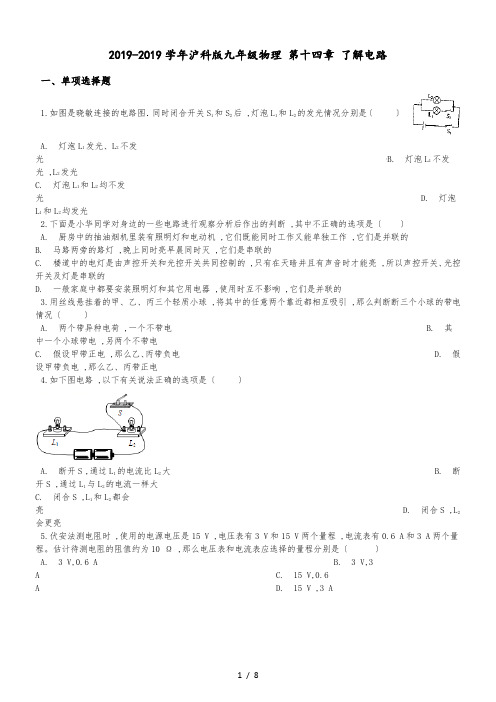

2019-2019学年沪科版九年级物理第十四章了解电路一、单项选择题1.如图是晓敏连接的电路图．同时闭合开关S1和S2后 ,灯泡L1和L2的发光情况分别是〔〕A. 灯泡L1发光、L2不发光 B. 灯泡L1不发光 ,L2发光C. 灯泡L1和L2均不发光 D. 灯泡L1和L2均发光2.下面是小华同学对身边的一些电路进行观察分析后作出的判断 ,其中不正确的选项是〔〕A. 厨房中的抽油烟机里装有照明灯和电动机 ,它们既能同时工作又能单独工作 ,它们是并联的B. 马路两旁的路灯 ,晚上同时亮早晨同时灭 ,它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的 ,只有在天暗并且有声音时才能亮 ,所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装照明灯和其它用电器 ,使用时互不影响 ,它们是并联的3.用丝线悬挂着的甲、乙、丙三个轻质小球 ,将其中的任意两个靠近都相互吸引 ,那么判断断三个小球的带电情况〔〕A. 两个带异种电荷 ,一个不带电B. 其中一个小球带电 ,另两个不带电C. 假设甲带正电 ,那么乙、丙带负电D. 假设甲带负电 ,那么乙、丙带正电4.如下图电路 ,以下有关说法正确的选项是〔〕A. 断开S ,通过L1的电流比L2大B. 断开S ,通过L1与L2的电流一样大C. 闭合S ,L1和L2都会亮 D. 闭合S ,L2会更亮5.伏安法测电阻时 ,使用的电源电压是15 V ,电压表有3 V和15 V两个量程 ,电流表有0.6 A和3 A两个量程。

估计待测电阻的阻值约为10 Ω ,那么电压表和电流表应选择的量程分别是〔〕A. 3 V,0.6 AB. 3 V,3A C. 15 V,0.6A D. 15 V ,3 A6.如下图电路 ,电源电压为 5V ,L1、L2发光时的电阻均为 6Ω ,电流表、电压表量程应分别选择〔〕A. 电流表〔0～0.6A〕、电压表〔0～3V〕B. 电流表〔0～0.6A〕、电压表〔0～15V〕C. 电流表〔0～3A〕、电压表〔0～3V〕D. 电流表〔0～3A〕、电压表〔0～15V〕7.某同学在做测量某一灯泡的电流的实验时 ,电流表接的是“-〞和“0.6〞两个接线柱 ,可粗心的他在读数时却按3 A的量程读数 ,读得的值为1.8 A ,那么实际的电流应为多大〔〕A. 1.8 AB. 0.6A C. 0.36A D. 0.4 A8.如下图电路 ,电源电压为10V ,图中两只电表是实验室常用的三个接线柱两个量程的电压表。

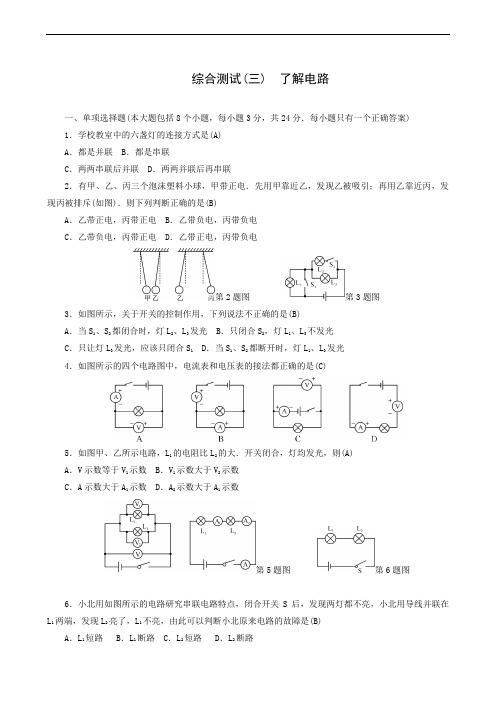

综合测试(三) 了解电路一、单项选择题(本大题包括8个小题，每小题3分，共24分．每小题只有一个正确答案)1．学校教室中的六盏灯的连接方式是(A)A．都是并联 B．都是串联C．两两串联后并联 D．两两并联后再串联2．有甲、乙、丙三个泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被吸引；再用乙靠近丙，发现丙被排斥(如图)．则下列判断正确的是(B)A．乙带正电，丙带正电 B．乙带负电，丙带负电C．乙带负电，丙带正电 D．乙带正电，丙带负电第2题图第3题图3．如图所示，关于开关的控制作用，下列说法不正确的是(B)A．当S1、S2都闭合时，灯L2、L3发光 B．只闭合S2，灯L1、L3不发光C．只让灯L3发光，应该只闭合S1 D．当S1、S2都断开时，灯L1、L3发光4．如图所示的四个电路图中，电流表和电压表的接法都正确的是(C)5．如图甲、乙所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则(A)A．V示数等于V1示数 B．V1示数大于V2示数C．A示数大于A1示数 D．A2示数大于A1示数第5题图第6题图6．小北用如图所示的电路研究串联电路特点，闭合开关S后，发现两灯都不亮，小北用导线并联在L1两端，发现L2亮了，L1不亮，由此可以判断小北原来电路的故障是(B)A．L1短路 B．L1断路 C．L2短路 D．L2断路7．某机要室电动门的控制电路有两把钥匙(其实就是控制电路的开关)，分别由两名工作人员保管，单把钥匙无法打开．如图所示的电路，符合上述要求的是(A)A B C D8．如图甲、乙所示电路中，电源电压为3 V．闭合开关后，电压表示数如图乙所示，则下列说法中正确的是(C)甲乙A．灯泡L1两端的电压是2.4 VB．灯泡L2两端的电压是2.4 VC．若L2发生断路，则电压表示数为3 VD．若L2发生短路，则电压表示数为3 V二、填空题(本大题包括5个小题，每空2分，共20分)9．如图所示，验电器的金属箔张开，是因为__同__种电荷相互排斥；要让一段电路中有电流，它的两端就要有__电压__．第9题图第10题图10．在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关__S1__；若同时闭合S1和S2，可以工作的用电器是__电动机__．11．我国家庭电路的电压都是__220__V，对人体安全的电压是__不高于36__V.12．如图所示电路，电源电压恒定，当开关S闭合后，电流表A1的示数__不变____，电流表A2的示数__变大____．(填“变大”“变小”或“不变”)13．如图所示的电路，电源是由标准三节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为2.4 V，则灯L1两端的电压为__2.4__V，灯L2两端的电压为__2.1__V.三、实验、论述及作图题(本大题包括5个小题，14题4分，15题4分，16题8分，17题10分、18题12分，共38分)14．(1)根据如图所示的电路，在虚线框内画出这个电路的电路图．解：(2)在图中添加三根导线，使两灯组成串联电路，并能用电压表测量L2两端的电压．解：15．一人由于思考问题，在铺有地毯的房间里走来走去．在他准备出门，用手去拉门上的金属拉手时，感觉到触电，而且差一点被击倒．试解释这是什么原因造成的？应该用什么方法避免这种现象呢？解：人在地毯上走的时候，人与地毯摩擦生电，人身体积累了静电，碰到金属拉手就会有触电的感觉．要避免也很简单，在开门之前先把双手在墙上摸一下，把静电通过墙壁导入大地即可．16．(怀化中考)小明用如图甲所示实物图来测量小灯泡两端电压，请回答下列问题：(1)在连接电路过程中，开关应处于__断开__状态．(2)在闭合开关前，小明应将滑动变阻器的滑片置于__B__(填“A”或“B”)端，并采用__试触__的方法来确定电压表的量程．(3)如图乙所示，电压表的读数为__2__V.17．为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验．甲乙丙丁(1)在连接电路时，开关应处于__断开__状态．(2)小薇先将电流表接在L1所在的支路，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：__L1或电流表断路__．(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图乙、丙、丁所示，可读出：I1＝0.5 A，I2＝__0.52__A，I＝1 A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__I＝I1＋I2__．(写出关系式即可)(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：__改变电源电压继续实验进行验证__．18.小明所在实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1、L2两端的总电压U AC.将第一次测量的电压填入下表：L1两端的电压U AB L2两端的电压U BC L1、L2两端的总电压U AC第一次测量 1.5 1.5 3第二次测量 1.6 1.4 3第三次测量 1.2 1.8 3__错误__(填“正确”或“错误”)的，他得出这样的结论是因为__实验所用的灯泡规格相同__．(2)为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量．方法一：改变电源电压(电池个数)．方法二：更换其中一个灯泡(规格不同)．请你根据他们的实验过程和有关数据回答下列问题．①在拆接电路时，开关必须是__断开__的．经检查__电路连接__无误后，再闭合开关．②上面设计的表格中存在的不足之处是__物理量(或电压)没有单位__．③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法二来进行的，实验的结论是：__串联电路中总电压等于各部分电压之和__．四、综合应用题(8分)19．如图1所示电路中，当开关S闭合后，电压表的示数如图2所示，电流表A1、A2、A3的示数分别为1.5 A、1.2 A、1 A，求：图1 图2(1)电源电压是多少？(2)通过L1、L2、L3的电流分别是多大？解：(1)由图可知，电压表所选量程为0～3 V，由指针位置可知，此时的电压U＝1.8 V，根据并联电路的电压特点可得电源电压为1.8 V(2)由并联电路电流规律可知：通过灯L3的电流 I3＝I A3＝1 A通过灯L2的电流I2＝I A2－I A3＝1.2 A－1 A＝0.2 A通过灯L1的电流I1＝I A1－I A2＝1.5 A－1.2 A＝0.3 A。

沪科版九年级全册物理第十四章了解电路练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷3.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。

对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电4.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数（）A. 在 a处最大B. 在 b处最小C. 在C处最大D. 三处都是一样5.如图所示电路，以下说法正确的是 ( )A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响6.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象7.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：38.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大9.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。

沪科版九年级物理第十四章了解电路作图题专题（附答案）沪科版九年级物理《第十四章_了解电路》作图题专题1、在图中电路元件位置不动，将图中L和L连接成串联电路。

122、根据图中的实物接线图，画出电路图。

3、根据如图所示的电路图，把实物元件连接起来。

4、某大型宾馆设有地下停车声场。

地下值班室的工作人员通过操纵室内的开关，使想存车的司机通过入口处的红绿灯便可知停车场内是否有空车位。

要求:红灯亮，无车位;绿灯亮，有车位。

请你设计满足上述要求的电路。

5、根据下图的实物图画出其电路图。

6、将一个固定在绝缘底座上的带电小球靠近一个金属圆筒后，圆筒中带负电的电子几乎集中到圆筒的B端，如图所示。

(1)请在图中画出金属圆筒A端所带电荷的种类。

(2)标出带电小球所带电荷的种类。

17、如图所示，L、L是灯泡，且两灯均正常发光，“O”处可以连接电流表、电压表测量12电路中的电流、电压，请在“O”内画出相应的电表符号。

8、如图所示，请用笔画线代替导线完成电路连接。

要求:L、L并联，电流表测量通过12L的电流，开关控制整个电路中的电流，导线不能交叉。

19、请把图中各元件连接成并联电路，要求导线不交叉(三灯均并联)。

10、图中两灯并联，S是总开关，S只控制灯泡L，请将所缺的导线补上。

1111、在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求:闭合开关S后，灯L和L都能发光，且电流表只测量通过灯L的电流。

12212、两块竖直放置并相互平行的金属板分别带有正电荷和负电荷，现从两板之间的上方释放一个带负电的小球，如图所示。

请画出小球从图示位置运动到两板下方这一过程的大致路径。

213、按照甲图所示的电路图，将图乙中各个元件连接起来(用铅笔画线表示导线)。

14、现在小灯泡L和L，开关S和S，电源和导线若干，请在虚线框内设计一个电路图121 2同时满足下列要求。

(1)当S断开时，L和L都不亮; 112(2)当S闭合，S断开时，L、L都亮; 1212(3)当S、S都闭合时，L亮、L不亮。

【最新版】沪科版九年级全一册物理第十四章《了解电路》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。

在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．下列关于家用电器的物理量估测最符合实际的是()A．台灯正常工作时的电流约为5 AB．两节新干电池的串联总电压约为3 VC．电冰箱正常工作时电流约为10 AD．电视机正常工作的电压约为380 V2．如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，充电电路中的用电器是()A．汽车电池B．汽车发动机C．导线D．充电桩(第2题)(第3题)3．甲、乙、丙三个轻质泡沫小球用绝缘细绳悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用丝绸摩擦过的玻璃棒所带的电荷相同。

下列判断正确的是()A．甲、乙两球均带正电B．甲、乙两球均带负电C．甲球带负电，乙球一定带正电D．甲球带正电，乙球可能不带电4．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中()(第4题)A．电流方向由A到BB．有电流但方向无法确定C．电流方向由B到AD．始终无电流5．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是()A．两个模块相当于电源，彼此并联B．两个模块相当于电源，彼此串联C．两个模块相当于开关，彼此并联D．两个模块相当于开关，彼此串联6．下列选项中与实物图相对应的电路图是()(第6题)A BC D7．如图所示，能正确地测出通过小灯泡L2电流的电路是()A B。

初三物理第十四章《了解电路》测试题一、选择题1、下列电路中，电流表测L1灯电流的是()2、如右图所示的电路，下列判断正确的是〔〕A、闭合开关S1、S3，断开开关S2时，灯L1、L2串联。

B、闭合开关S2，断开开关S l、S3时，灯L1、L2并联。

C、闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮。

D、同时闭合开关S1、S2、S3时，电源短路。

3、小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他看到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是〔〕A B C D4、汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好〔相当于一个开关断开〕，该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是〔〕A B C D5．如图所示，电源电压3V〔保持不变〕。

当开关S闭合时，VSL1只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断( )A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路6、如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是〔〕A、灯L1断路B、灯L1短路C、灯L2断路D、灯L2短路7、教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是〔〕A B C D8、有一种“光控开关〞能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关〞能在有声音时自动闭合，无声音时自动断开利用“光控开关〞和“声控开关〞来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是〔〕A B C D9、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是〔〕A、I A＞I BB、I A＜I BC、I A=I BD、无法确定10、如图5所示电路，若要使R1、R2并联，则〔〕A.只闭合S1B.只闭合S2C.只闭合S1、S2D.只闭台合S1、S311、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是〔〕A、冰箱内的照明灯和压缩机串联B、冰箱内的照明灯和压缩机并联，开关S在干路上C、冰箱内的照明灯和压缩机并联，开关S和照明灯串联D、冰箱内的照明灯和压缩机并联，开关S和压缩机串联12、家用电吹风由带扇叶的电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是〔〕A B C D13、小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W〞、D为发光二极管，规格为“1.2V 0.002A〞、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路〔〕A B C D14、如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是〔〕A、乙带负电、丙带正电B、乙带正电、丙带正电C、乙带负电、丙带负电或不带电D、乙带正电、丙带负电或不带电15、小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是〔〕A、灯L2断路B、灯L2短路C、电流表烧坏了D、灯L1断路16、新交通法规于20XX1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯〞，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是〔〕A、 B C D17、如图所示，电路元件与导线连接均完好，闭合开关S1 、S2 ，则( )A、L 1不发光，L2 发光B、L1发光，L 2 不发光C、L 1、L2 都发光D、L 1、L2都不发光《了解电路》测试题参考答案：1、C2、D3、C4、D5、D6、D7、A8、C9、C 10、C 11、C 12、B 13、B 14、D 15、A 16、B 17、B一、选择题(本大题共8小题,每题4分,共32分)1.在干燥的环境中,玻璃棒与丝绸摩擦后与轻小物体靠近,发生了互相吸引的现象,如图所示,根据这一情景可以判断()A.玻璃棒可能带负电B.玻璃棒可能不带电C.轻小物体可能带正电D.轻小物体可能不带电[解析]选D。

第五节测量电压第一课时电压及电压表的使用知能·提升训练知能提升1.下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是()2.在如图所示电路中,开关闭合后电压表测量的是()A.L1两端的电压B.L1和L2两端的电压C.L3和电源两端电压D.电源两端电压3.关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出4.在如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表5.在如图所示的电路中,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路6.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A.L2断路B.L2短路C.L1断路D.L1短路7.(2022·山东烟台中考)如图所示,电源电压不变,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为2 V。

下列说法正确的是()A.L1两端电压为2 VB.电源两端电压为4 VC.断开开关,只将电压表V2换成电流表,则L1与L2串联D.断开开关,将两个电压表都换成电流表,则L1与L2并联8.如图所示,当闭合开关后,能直接测量小灯泡两端电压或电流的电路图是()9.在用电压表测某电阻两端的电压时,若选用0~3 V的量程,测得的电压值为2.2 V;若选用0~15 V的量程,测得的电压值为2.0 V,那么该电阻两端电压的大小应是()A.2.2 VB.2.0 VC.2.1 VD.无法确定10.在家庭电路中,冰箱、空调、彩电等用电器工作时,它们的连接方式是;用电要注意安全,人体的安全电压是。
