PLC控制系统设计步骤设计实例PLC（可编程逻辑控制器）控制系统设计是指设计一种基于PLC的自动化控制系统，它能够实时监测和控制工业过程中的各种设备和动作，以提高生产效率和质量。
本文将介绍PLC控制系统设计的六个步骤，并以调度系统设计为实例来说明。
步骤一：需求分析在PLC控制系统设计的第一步，需要对待控制的系统进行详细的分析和了解。
这包括对所需控制的设备、传感器、执行器等硬件元件的类型和功能进行了解，并明确系统所需实现的目标和功能。
以调度系统设计为例，我们需要了解需要控制的设备类型（如输送带、机械臂等）以及系统所需实现的任务（如运输物料、转移货物等）。
步骤二：系统设计在系统设计阶段，需要根据需求分析的结果，制定PLC控制系统的整体框架和组成部分。
例如，调度系统的设计可能需要包括输入和输出模块、通信模块、中央处理单元等组件。
此外，还需要确定PLC的运行周期和通信方式等参数。
步骤三：程序设计在程序设计阶段，需要制定PLC程序来实现系统的控制逻辑。
根据控制需求，可以使用各种编程语言（如梯形图、函数图表等）来编写PLC程序。
对于调度系统设计，我们可以编写一个主程序来实现各个设备的调度和任务分配，并编写子程序来实现具体的控制操作。
步骤四：硬件选型在硬件选型阶段，需要根据系统设计和程序要求，选择适配的PLC硬件。
这包括选择合适的PLC型号、输入输出模块、通信模块等。
对于调度系统设计，我们需要选择支持足够的输入输出点数、具备高速通信功能的PLC设备。
步骤五：软件编程步骤六：调试和优化在完成软件编程后，需要对系统进行调试和优化。
这包括对系统进行实时监测和测试，并根据测试结果进行调整和改进。
对于调度系统设计，我们可以通过模拟输入信号和观察输出结果的方式来进行调试，并根据调试结果来对程序进行调整和优化，以满足系统要求。
综上所述，PLC控制系统设计的步骤包括需求分析、系统设计、程序设计、硬件选型、软件编程、调试和优化。

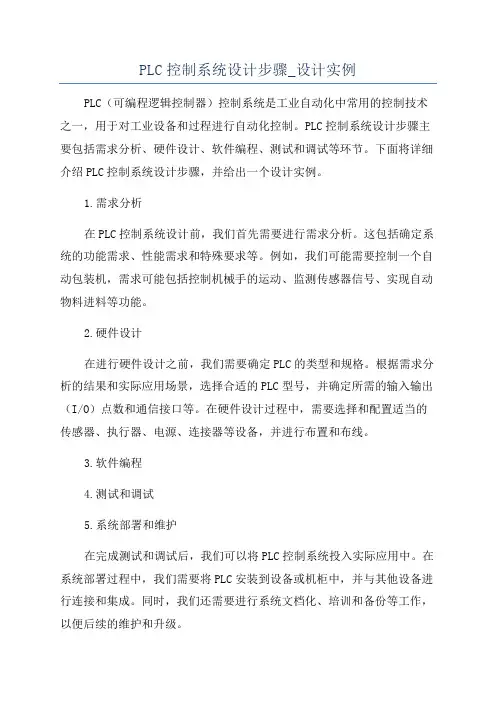

PLC控制系统设计步骤_设计实例PLC（可编程逻辑控制器）控制系统是工业自动化中常用的控制技术之一，用于对工业设备和过程进行自动化控制。
PLC控制系统设计步骤主要包括需求分析、硬件设计、软件编程、测试和调试等环节。
下面将详细介绍PLC控制系统设计步骤，并给出一个设计实例。
1.需求分析在PLC控制系统设计前，我们首先需要进行需求分析。
这包括确定系统的功能需求、性能需求和特殊要求等。
例如，我们可能需要控制一个自动包装机，需求可能包括控制机械手的运动、监测传感器信号、实现自动物料进料等功能。
2.硬件设计在进行硬件设计之前，我们需要确定PLC的类型和规格。
根据需求分析的结果和实际应用场景，选择合适的PLC型号，并确定所需的输入输出（I/O）点数和通信接口等。
在硬件设计过程中，需要选择和配置适当的传感器、执行器、电源、连接器等设备，并进行布置和布线。
3.软件编程4.测试和调试5.系统部署和维护在完成测试和调试后，我们可以将PLC控制系统投入实际应用中。
在系统部署过程中，我们需要将PLC安装到设备或机柜中，并与其他设备进行连接和集成。
同时，我们还需要进行系统文档化、培训和备份等工作，以便后续的维护和升级。
接下来，我们将以一个简单的物料输送系统为例，说明PLC控制系统设计步骤。
假设我们需要设计一个物料输送系统，实现自动化的物料输送和分拣功能。
系统包括一个传送带、传感器检测装置和执行机构，其主要功能包括根据传感器信号控制传送带的启停和速度调节、将物料分拣到不同的出口等。
1.在需求分析阶段，我们确定了系统的功能需求和性能要求，并分析了系统实现的过程和约束条件。
2.在硬件设计过程中，我们选择了一款具有足够的输入输出点数和通信接口的PLC型号，并选择适当的传感器和执行器等设备。
3. 在软件编程阶段，我们使用Ladder Diagram编写了PLC程序，根据传感器信号对传送带进行控制，实现物料的自动输送和分拣。
4.完成软件编程后，我们进行了测试和调试。
