机车牵引计算总结1. 引言机车牵引力是机车运行的关键参数之一，对于确保列车正常运行和保证运输效率具有重要意义。

机车牵引力的计算是评估机车性能和选取合适机车的重要依据。

本文将对机车牵引力的计算方法进行总结和分析，并探讨其在实际运输中的应用。

2. 机车牵引力的定义机车牵引力是指机车能够提供给列车的拉力，通过牵引力的传递，机车能够实现列车的加速和运动。

牵引力的计算需要考虑列车重量、运行速度、坡度、弯道等多个因素的影响。

3. 牵引力的计算方法3.1 牵引力和列车重量的关系机车牵引力与列车重量成正比，牵引力可以用下面的公式计算：F = m * a其中，F代表牵引力，m代表列车总重量，a代表牵引加速度。

在实际计算中，还需要考虑列车的摩擦系数等因素。

3.2 牵引力与速度的关系随着列车速度的增加，牵引力逐渐减小。

这是因为随着速度的增加，列车的空气阻力也会增大。

牵引力和速度的关系可以通过下面的公式计算：F = F0 - c * v其中，F0代表静态牵引力，c代表速度相关的系数，v代表列车的速度。

3.3 牵引力与坡度的关系坡度对牵引力的影响也很大。

在上坡行驶时，列车需要克服重力的阻力，牵引力要大于阻力，才能保证列车正常运行。

牵引力和坡度的关系可以通过下面的公式计算：F = m * g * sin(θ)其中，m代表列车总重量，g代表重力加速度，θ代表坡度角度。

3.4 牵引力与弯道的关系在行驶过程中，列车经过弯道时，牵引力的方向还需要克服向心力的阻力。

牵引力和弯道的关系可以通过下面的公式计算：F = m * v^2 / r其中，m代表列车总重量，v代表列车速度，r代表弯道的半径。

4. 计算方法的应用机车牵引力的计算方法对于实际运输中的机车选择和运行控制都具有重要意义。

通过准确计算牵引力，可以评估机车的性能，选择合适的机车类型；可以为列车调度和运行提供科学依据，确保列车安全运行和提高运输效率。

5. 结论本文对机车牵引力的计算方法进行了总结和分析，并探讨了其在实际运输中的应用。

0.25 0.54 0.82 0.97 1.26 1.61 2.4 2.82 3.43 4.1 4.53 4.87 5.39 5.7 6.04 7.13 7.4 8 8.45 8.63 8.93 9.24 9.47 9.62 9.76 9.88 9.98 9.99
运行距离 △S S 21.68 21.68 73.61 95.29 70.32 165.61 75.11 240.72 173.03 413.75 266.57 680.32 710.1 1390.32 420 1810.32 650 2460 740 3200 500 3700 400 4100 610 4710 380 5090 400 5490 400 5590 300 5890 410 6600 560 7160 228 7388 312 7700 310 8010 121 8131 120 8251 85 8336 53 8389 27 8416 7.38 8423.38
牵引 43.55→50
2
8
580
3
12.5
400
4
11.3
1160
5 6
12.1 12.5
1140 200
50→52.89 0.09 52.89→60 0.13 60→60.82 0.01 60.82→70 0.25 70→71.74 0.05 71.74→73.120.04 73.12→80 0.2 80→83.86 0.13 83.86→76 0.39 76→86 0.3 86→78 0.4 78→82.7 0.14 82.7→88 0.17 88→81 0.36 81→89.58 0.27 89.58→86.950.13 86.95→82.6 0.22 82.6→88 0.17 0.4 0.25

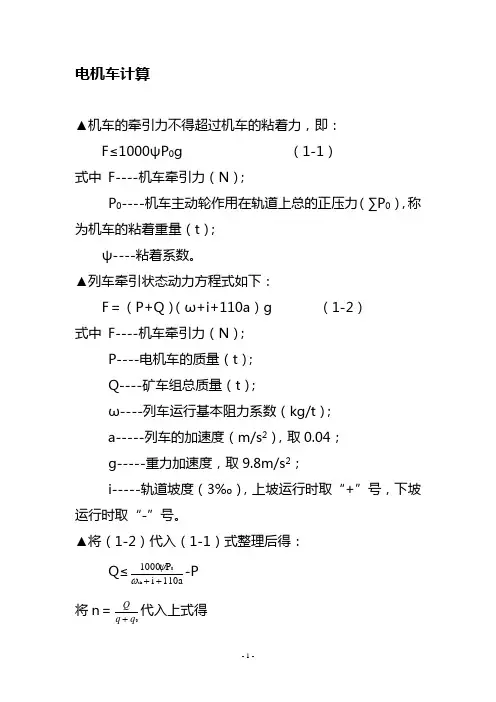

电机车计算▲机车的牵引力不得超过机车的粘着力，即：F ≤1000ψP 0g （1-1）式中 F----机车牵引力（N ）；P 0----机车主动轮作用在轨道上总的正压力（∑P 0），称为机车的粘着重量（t ）；ψ----粘着系数。

▲列车牵引状态动力方程式如下：F ＝（P+Q ）（ω+i+110a ）g （1-2）式中 F----机车牵引力（N ）；P----电机车的质量（t ）；Q----矿车组总质量（t ）；ω----列车运行基本阻力系数（kg/t ）； a-----列车的加速度（m/s 2），取0.04； g-----重力加速度，取9.8m/s 2；i-----轨道坡度（3‰），上坡运行时取“+”号，下坡运行时取“-”号。

▲将（1-2）代入（1-1）式整理后得：Q ≤110a i P 1000zh 0++ωψ-P 将n ＝0q q Q +代入上式得n ≤0q q P + ⎝⎛++ai zh 1101000ωψ)1- （1-3） 式中 Q----最大牵引重量（t ）；n----矿车台数；q 0----矿车自重（t ）；1.75q-----矿车载重（t ）；2.8×0.9＝2.52P-----机车自重（t ）；14ψ-----粘着系数，按撒砂起动取0.24；a------起动加速度，一般取0.04m/s 2ωzh ----列车阻力系数；11.5i------坡道阻力（3‰），上坡取“+”，下坡取“-”号。

n ≤75.152.214+× ⎝⎛⨯++⨯04.0110003.05.1124.01000-)1 n ≤46▲ 列车制动状态动力方程式：B ＝(P+Q)（110a-i-ω）g （1-4） 式中 B----应施加列车的制动力（N ）;P-----机车自重（t ）；Q-----矿车组的总质量（t ）；a-----列车的减速度（m/s 2）；ω----列车阻力系数（kg/t ）；g-----重力加速度，取9.8m/s 2；i-----轨道坡度（3‰），上坡运行时取“-”号，下坡运行时取“+”号。

考核内容：
1、对列车运行有直接影响的三种力。 2、列车在三种工况下的合力计算。 3、《列车牵引计算》的计算内容。
我国《列车牵引计算规程》 ( 以下简称《牵 规》 ) 规定：
牵引计算中的机车牵引力 F 均按动轮轮周牵引力计算。



论述3、什么是机车牵引力？机车牵引力是怎样形 成的？ 答：机车牵引力是与运行方向相同并可以由司机 根据需要调节的外力（2分）。 机车牵引力的产生，是由机车动力装置发出的扭 矩经传动装置传递，在各动轮的轮周上形成切线 力（2分）， 依靠动轮与钢轨间的粘着作用而产生反作用力 （2分）。 这种由钢轨作用于动轮周上的切向外力之和，即 为机车轮周牵引力，简称机车牵引力（2分）。 机车牵引力用符号F表示（2分）。 《机车乘务员通用知识》P104
Fg F W
W ——机车总阻力
10
§1.2 黏着牵引力
一、牵引力的限制 △F∝M， M↑→ △F↑, △F>F静→ 轮轨相对滑动
动轮空转→ 丧失牵引力
F
静 2动
F受轮轨粘着力（相当于轮轨最大 静摩擦力）的限制， 即
静
M
F F Q
11
牵引电动机将电能转变为机械能，通过齿轮 传递给机车动轮，使动轮得到产生牵引力所必须
的旋转力矩，最后通过轮轨间的粘着作用产生
机车牵引力。
二、机车粘着牵引力的概念及计算
——受轮轨黏着牵引力限制允许机车发挥的最大牵引力。
F P g j F ——计算黏着牵引力 KN ； P ——机车粘着质量 t ；
g —— 重力加速度 （9.81m/s2）；
j —— 计算粘着系数。
P KN F P j (KN)

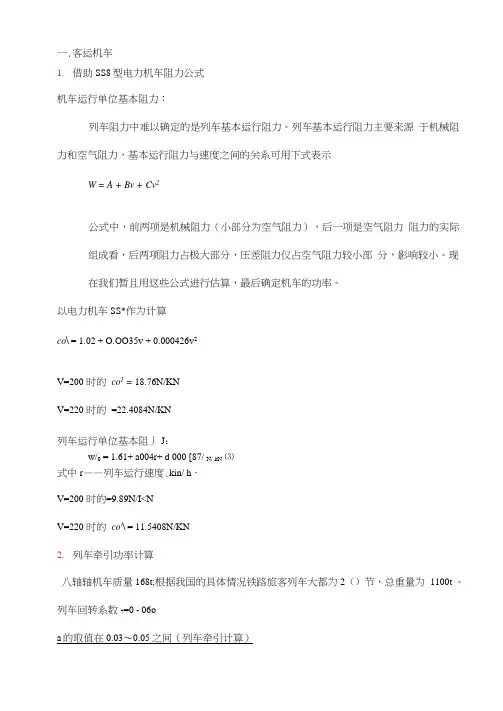

一.客运机车1.借助SS8型电力机车阻力公式机车运行单位基本阻力：列车阻力中难以确定的是列车基本运行阻力。

列车基本运行阻力主要来源于机械阻力和空气阻力，基本运行阻力与速度之间的关系可用下式表示W = A + Bv + Cv2公式中，前两项是机械阻力（小部分为空气阻力），后一项是空气阻力阻力的实际组成看，后两项阻力占极大部分，压差阻力仅占空气阻力较小部分，影响较小。

现在我们暂且用这些公式迸行估算，最后确定机车的功率。

以电力机车SS*作为计算co\ = 1.02 + O.OO35v + 0.000426v2V=200 时的co1 = 18.76N/KNV=220 时的=22.4084N/KN列车运行单位基本阻丿J：w/0 = 1.61+ a004r+ d 000 [87/ N/ kN⑶式中r——列车运行速度.kin/ h・V=200 时的=9.89N/I<NV=220 时的co'\ = 11.5408N/KN2.列车牵引功率计算八轴轴机车质量168t;根据我国的具体情况铁路旅客列车大都为2（）节，总重量为1100t 。

列车回转系数7=0 - 06oa的取值在0.03〜0.05之间（列车牵引计算）列车运行所需功率：(P 十 G 丿"mm/ 苗()° M • 1(丁 "+ ( 1 扌 丫丿(订- 3.6在文献《浅析200km/h 速度等级客运机车的功率选择》借用《牵规》中SS8的阻 力基本公式和《髙速试验列车技术条件》估算了 200k m /h 电力机车的功率，作 者认为在高速时由于列车有减阻措施，计算结果前者偏大后者偏低。

当速度为 200km/h 时，按《高速试验列车技术条件》计算比《牵规》计算的结果小12%左 右，考虑到两种方法结杲的偏差，本文在此以《牵规》计算结果减小5%作为电 力机车的所需功率。

此结杲比《我国200km/h 客运机车的动轴数分析》的结果略大，所以本文认为 比较合理。

和谐电一机车牵引力计算一、引言和谐电一机车是中国铁路的重要机车型号之一，用于牵引和运输列车。

计算机车的牵引力是非常重要的，可以帮助我们了解机车的动力性能，以及在不同条件下的工作能力。

本文将通过简单的牵引力计算公式，对和谐电一机车的牵引力进行分析和计算。

二、牵引力的定义牵引力是指机车对列车施加的推力，用于克服列车行驶中的阻力，并保持列车的运动。

牵引力的大小直接影响列车的运行速度和加速度，也是判断机车性能好坏的重要指标之一。

三、牵引力计算公式牵引力的大小可以通过以下公式进行计算：F = （Mm × A）+ Q + Fr其中，F表示机车的牵引力，Mm表示机车的质量，A表示列车的加速度，Q表示列车的阻力，Fr表示其他附加阻力，例如弯道、爬坡等。

四、重要参数的确定1.机车质量（Mm）：和谐电一机车的整车质量为133吨（133000千克）。

2.列车加速度（A）：列车的加速度取决于机车的动力性能以及列车的负载情况，不同情况下列车的加速度会有所不同。

比如，当列车启动时，加速度会比较大；而当列车在高速运行时，加速度会逐渐减小。

通常情况下，我们可以估算列车的平均加速度为1 m/s²。

3.列车阻力（Q）：列车阻力包括空气阻力、摩擦阻力、轮轨阻力等多个方面。

这些阻力通常情况下可以通过列车速度和牵引力的平方关系进行估算。

具体值可以参考相关的铁路工程手册。

假设列车的阻力为1600牛顿。

4.其他附加阻力（Fr）：其他附加阻力通常是指弯道、爬坡等因素对牵引力的影响。

这些阻力的大小也可以通过相关参数进行估算。

五、牵引力计算示例以和谐电一机车为例，假设列车处于平坦直线轨道上，不受其他附加阻力影响。

1.根据公式，质量Mm = 133000千克，加速度A = 1 m/s²，阻力Q = 1600牛顿，其他附加阻力Fr为0。

2.将以上数值代入公式，计算牵引力F：F = （133000千克× 1 m/s²）+ 1600牛顿+ 0F = 133000牛顿+ 1600牛顿F = 134600牛顿六、结论和讨论根据以上计算，和谐电一机车的牵引力约为134600牛顿。

一、10吨架线电机车牵引能力计算1、 按重列车上坡起动条件11.075()n qq p g p i gψαω≤-++式中－重车组质量，tn p —电机车粘着质量，n p =p ＝10P —电机车质量 g －重力加速度， m/s 2q ψ—电机车撒沙起动的粘着系数，取q ψ＝0.24α—列车起动加速度，m/s 2，α＝0.04 m/s 2，q ω—重列车起动阻力系数，取0.012i —运输线路平均坡度‰，一般取i ＝3‰1109.80.24101.0750.04(0.0120.003)9.8⨯⨯≤-⨯++＝113.79t2、 按牵引电动机允许温升计算。

2(dp ατ≤式中：d F —电机车等值牵引力，可取电机车长时牵引力，d F ＝4.32 KN α—电机车调车时电能消耗系数，取大于2公里为1.10y ω—重列车运行阻力系数，取0.0075d i —等阻坡度，‰，对于滚动轴承的矿车，d i 一般为＝2‰τ—相对运行时间。

11T T τθ=+＝202030+＝0.4 式中θ—调车及停车时间，min ，一般取20～30 min T1-列车往返一次运行时间，min 26010.75L T ν⨯=＝22600.7516⨯⨯⨯＝20 L —加权平均运输距离，km 。

ν—机车平均速度，km/h,取机车长时速度16 km/h 。

210 1.10.4(0.0075≤＝105.2t3、 按重列车下坡制动条件，列车制动时速度按列车长时运行速度，则制动减速度为20.03858vb l=＝0.2469式中：b —列车制动减速度，m/s 2v —电机车长时运行速度，取16km/h 合4.44m/s l - 允许的制动距离，取40m 按列车下坡制动条件，求重车组质量，31.075()z Zp g p b y i gψω≤---式中：zp －电机车的制动质量，为电机车的全部质量p ，10t Zψ —制动时的粘着系数，按撒沙时取0.17b —制动减速度0.2469y ω—重列车运行阻力系数，取0.00753109.80.1710 1.0750.2469(0.00750.003)9.8⨯⨯≤-⨯--＝65.28综上制动距离条件限制牵引重量为J=65.28吨二、8吨蓄电池机车计算1、按重列车上坡起动条件11.075()n qq p g p i gψαω≤-++式中－重车组质量，tn p —电机车粘着质量，n p =p ＝8P —电机车质量 g －重力加速度， m/s 2q ψ—电机车撒沙起动的粘着系数，取q ψ＝0.24α—列车起动加速度，m/s 2，α＝0.04 m/s 2，q ω—重列车起动阻力系数，取0.012i —运输线路平均坡度‰，一般取i ＝3‰189.80.2481.0750.04(0.0120.003)9.8⨯⨯≤-⨯++＝91t2、 按牵引电动机允许温升计算。

第一节机车牵引力一、机车牵引力的基本概念1、机车牵引力的定义机车牵引力是由动力传动装置产生的、与列车运行方向相同、驱动列车运行并可由司机根据需要调节的外力。

它是由机车动力装置发出的内力(不同类型机车的原动力装置不一样)，经传动装置传递，通过轮轨间的粘着而产生的由钢轨反作用于机车动轮周上的切线力。

二、机车牵引力的分类按照不同条件可以把机车牵引力作如下分类：1.按能量传递顺序的分类(1) 指示牵引力F i:假定原动机(内燃牵引时就是柴油机)所做的指示功毫无损失的传到动轮上所得到的机车牵引力。

指示牵引力是个假想的概念。

(2) 轮周牵引力F ：实际作用在轮周上的机车牵引力， F 。

(3) 车钩牵引力F g:除去机车阻力的消耗，实际作用在机车车钩上的牵引力。

在列车作等速运行时，车钩牵引力与轮周牵引力有如下关系F g =F -W(1—1) 式中W ――机车阻力。

我国《牵规》规定，机车牵引力以轮周牵引力为计算标准，即以轮周牵引力来衡量和表示机车牵引力的大小。

由于动轮直径的变化会影响轮周牵引力的大小，《牵规》规定，机车牵引力按轮箍半磨耗状态计算。

不论是设计还是试验资料，所提供的轮周牵引力和机车速度数据，必须换算到轮箍半磨耗状态。

机车轮箍半磨耗状态的动轮直径叫做计算动轮直径。

我国常速电力机车的动轮直径原形是1250mm，计算动轮直径是1200mm ;常速内燃机车的动轮直径原形是1050mm，计算动轮直径是1013mm。

动力分散式动车组的动轮直径与客车轮径相同，即915mm，计算动轮直径是880mm。

2•按能量转换过程的限制关系的分类任何机车都是把某种能量转化成牵引力所做外机械功的一种工具。

这种能量转换要经过若干互相制约的环节。

机车一般都有几个能量转换阶段，并相应地有几个变能部分。

电力机车的电能是由牵引变电所供给，可以认为它的容量是足够大的，电力机车牵引力的发挥不会受牵引变电所电能供给者的限制，进入机车的单相交流电经过变压整流后输入牵引电动机(交直传动电力机车)，将电能转变为带动轮对转动的机械功，然后借助于轮轨间的粘着转变为动轮周上的牵引力所做的机械功。

申通集团的列车牵引及能耗计算系统：列车牵引及能耗计算系统是由上海申通轨道交通研究咨询有限公司与上海轨道交通十号线发展有限公司、上海罗约电气科技有限公司共同合作研究的科研项目。基本实现城市轨道交通列车运行时分及能耗的计算。
对于牵引计算的研究，国内相对落后于国外，我国的《牵规》是针对标准轨距铁路列车的运行过程而制定的，作为一项标准，主要就是有关我们铁路交通运输，运营过程中出现的诸多问题的数据等。经过长时间的研究关于列车的运行模型我们可以看到再有自动字眼的像运行，控制中得到了还是普遍存在的。国内牵引计算仿真系统研究的发展可以分为两个阶段，分别是单质点和多质点两种。
在国内，较为常见的牵引计算仿真系统有如下：
GTMSS系统：作为北交和香港理工共同合力研究的系统，主要是运用于牵引计算和模拟，在下如今的铁路事业中不论是城际还是别的都有所应用。该系统可以解决较多问题，如下：运行的模拟，时分图的绘制和此前的检测，除此之外对于能源方面也有一定的解决，改善和保护作用。
UMTTCS系统：UMTTCS系统是基于以多质点列车模型的，在前面所叙述的GTMSS系统的基础之上，通过研究开发获得了自己的牵引电算软件，当然次系统除了在UMTTCS系统解决的问题之外，主要致力于时分和能耗，根据牵引计算的自然顺序设计出来的。
