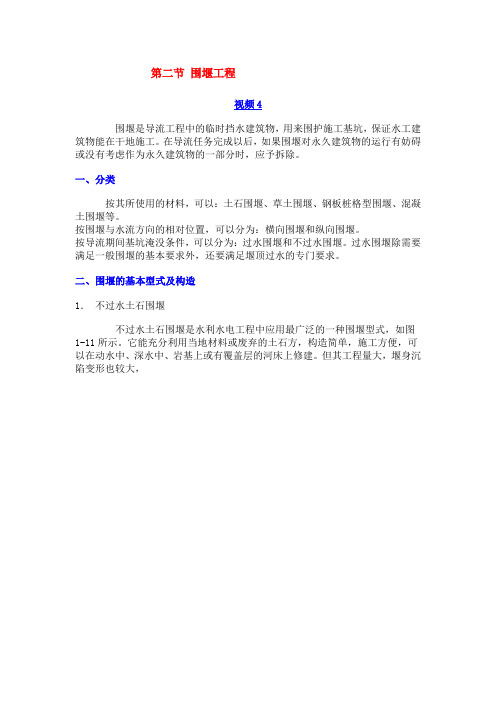

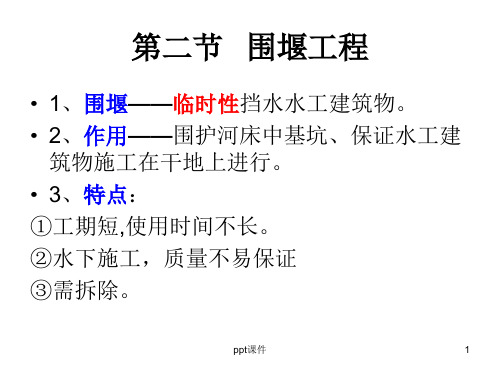

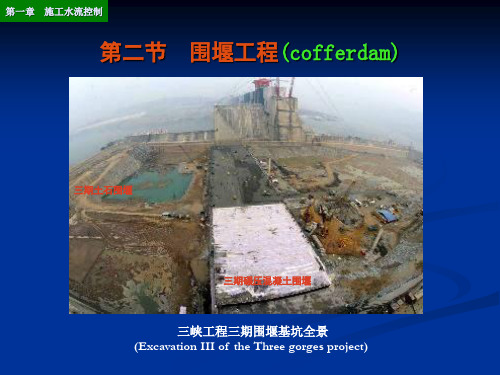

第二节围堰工程视频4围堰是导流工程中的临时挡水建筑物，用来围护施工基坑，保证水工建筑物能在干地施工。
在导流任务完成以后，如果围堰对永久建筑物的运行有妨碍或没有考虑作为永久建筑物的一部分时，应予拆除。
一、分类按其所使用的材料，可以：土石围堰、草土围堰、钢板桩格型围堰、混凝土围堰等。
按围堰与水流方向的相对位置，可以分为：横向围堰和纵向围堰。
按导流期间基坑淹没条件，可以分为：过水围堰和不过水围堰。
过水围堰除需要满足一般围堰的基本要求外，还要满足堰顶过水的专门要求。
二、围堰的基本型式及构造1．不过水土石围堰不过水土石围堰是水利水电工程中应用最广泛的一种围堰型式，如图1-11所示。
它能充分利用当地材料或废弃的土石方，构造简单，施工方便，可以在动水中、深水中、岩基上或有覆盖层的河床上修建。
但其工程量大，堰身沉陷变形也较大，若当地有足够数量的渗透系数小于10-4cm/s的防渗料（如砂壤土）时，土石围堰可以采用图1-11（a）、(b)两种型式。
其中(a)适用于基岩河床；(b)适用于覆盖层厚度不大的场合。
若当地没有足够数量的防渗料或覆盖层较厚时，土石围堰可以采用图1-11（c）、(d)两种型式，用混凝土防渗墙、高喷墙、自凝灰浆墙或帷幕灌浆来解决基础防渗问题。
2．过水土石围堰当采用允许基坑淹没的导流方式时，围堰堰体必须允许过水。
因此，过水土石围堰的下游坡面及堰脚应采取可靠的加固保护措施。
目前采用的有：大块石护面、钢筋石笼护面、加筋护面及混凝土板护面等。
较普遍的是混凝土板护面。
图1-12所示为江西上犹江水电站（19世纪50年代）采用的混凝土板（加竹筋）护面过水土石围堰。
3．混凝土围堰混凝土围堰的抗冲与防渗能力强，挡水水头高，底宽小，易于与永久建筑物相连接，必要时还可以过水，因此应用比较广泛。
国内浙江紧水滩、贵州乌江渡、湖南凤滩及湖北隔河岩等水利水电工程中均采用过拱型混凝土围堰作横向围堰，但多数工程还是以重力式混凝土围堰作纵向围堰。

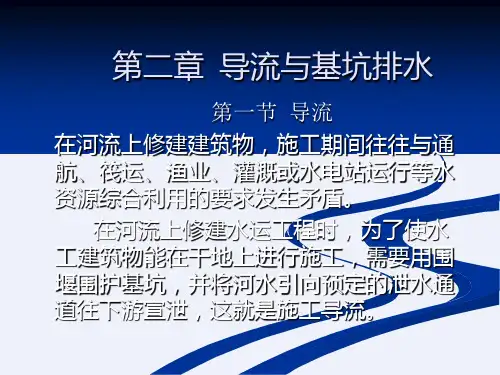

![施工导流围堰工程实例讲义课件(117页,配图丰富)[详细]](https://img.taocdn.com/s1/m/682cbd7e482fb4daa58d4bd6.png)

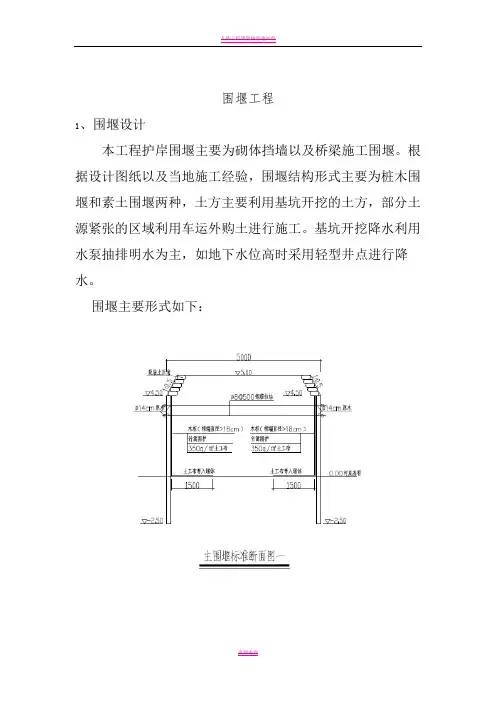

围堰工程1、围堰设计本工程护岸围堰主要为砌体挡墙以及桥梁施工围堰。
根据设计图纸以及当地施工经验，围堰结构形式主要为桩木围堰和素土围堰两种，土方主要利用基坑开挖的土方，部分土源紧张的区域利用车运外购土进行施工。
基坑开挖降水利用水泵抽排明水为主，如地下水位高时采用轻型井点进行降水。
围堰主要形式如下：2、桩木围堰施工本工程的围堰为拦河围堰，采用桩木围堰的形式。
根据现场的水深情况，木桩长度采用7米，桩中心距均为0.5m，稍端直径不小于18cm。
首先应清除堰底的杂物、淤泥。
然后用打桩机打设两排桩木稍段直径不小于180mm，横向间距不小于5m，纵向间距不大于0.5m的木桩；桩木间纵向用稍径不小于140mm圆木与竹篦绑扎铺设用作挡土，桩木间横向用直径80mm@500钢筋拉结；桩木后背用原木横杆支撑；桩木间用素土填实，严禁用垃圾土、杂填土。
桩木顶部以上堆载50cm高的袋装土。
施工重点、难点及解决办法：1）填筑之前，尽可能将堰底基层上的杂物清除。
2）平面尺寸根据设计图纸及监理工程师的批复而定。
3）筑堰材料用粘土（土源在河道选取较好的粘性土），填出水面之后碾压夯实，要求防水严密，减少渗漏。
4）施工扫尾阶段组织人员及机械拆除围堰，弃土运至指定弃料场，避免不恰当处理填筑料而造成对环境的污染。
3、素土围堰施工围堰施工时考虑正常超高和防风浪爬高，堰顶加高50cm，我部按上述标准以及设计图纸进行施工围堰设计并确保其安全。
围堰堰顶宽3.0m（4.0m），坡比1：3，围堰顶标高设计为4.5m。
围堰压实度不小于0.91，填筑质量高，为确保筑堰质量，将严格控制好清基（包括沟塘处理）、现场降排水、选料、铺料、压实等各道工序，科学选择压实方法，规范机械作业方法及路线，同时正确处理好雨季施工与进度的关系。
围堰施工根据底板施工速度分成几个施工段进行施工，每次施工段长度控制在200m左右，每约200米分为2个作业面，每个作业组内安排2台挖掘机两个作业面间铺料、压实实行分层流水套搭作业，铺料作业按进占法施工，一般铺料厚度为25厘米，由于筑堰土料粘性较低，易破碎，施工时应控制好上堤土料含水率（若含水量过大，在滩面晒土），注意破垡翻晒。
