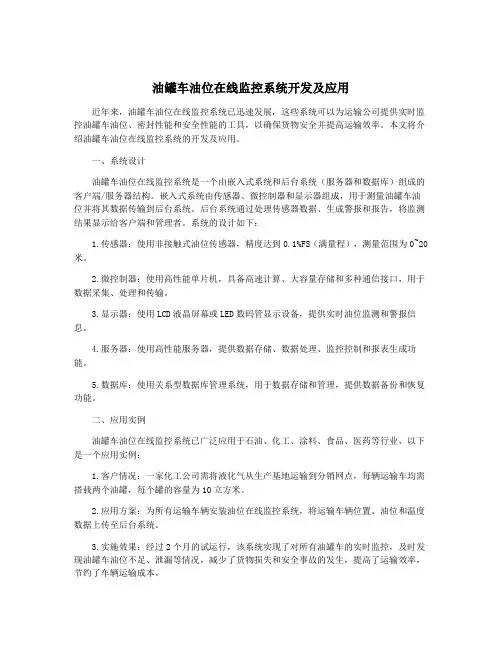

油罐车油位在线监控系统开发及应用近年来,油罐车油位在线监控系统已迅速发展,这些系统可以为运输公司提供实时监控油罐车油位、密封性能和安全性能的工具,以确保货物安全并提高运输效率。
本文将介绍油罐车油位在线监控系统的开发及应用。
一、系统设计油罐车油位在线监控系统是一个由嵌入式系统和后台系统(服务器和数据库)组成的客户端/服务器结构。
嵌入式系统由传感器、微控制器和显示器组成,用于测量油罐车油位并将其数据传输到后台系统。
后台系统通过处理传感器数据、生成警报和报告,将监测结果显示给客户端和管理者。
系统的设计如下:1.传感器:使用非接触式油位传感器,精度达到0.1%FS(满量程),测量范围为0~20米。
2.微控制器:使用高性能单片机,具备高速计算、大容量存储和多种通信接口,用于数据采集、处理和传输。
3.显示器:使用LCD液晶屏幕或LED数码管显示设备,提供实时油位监测和警报信息。
4.服务器:使用高性能服务器,提供数据存储、数据处理、监控控制和报表生成功能。
5.数据库:使用关系型数据库管理系统,用于数据存储和管理,提供数据备份和恢复功能。
二、应用实例油罐车油位在线监控系统已广泛应用于石油、化工、涂料、食品、医药等行业,以下是一个应用实例:1.客户情况:一家化工公司需将液化气从生产基地运输到分销网点,每辆运输车均需搭载两个油罐,每个罐的容量为10立方米。
2.应用方案:为所有运输车辆安装油位在线监控系统,将运输车辆位置、油位和温度数据上传至后台系统。
3.实施效果:经过2个月的试运行,该系统实现了对所有油罐车的实时监控,及时发现油罐车油位不足、泄漏等情况,减少了货物损失和安全事故的发生,提高了运输效率,节约了车辆运输成本。
三、结论油罐车油位在线监控系统的应用已经成为现代化物流管理的标配,它可以实现监测、追踪、控制、管理和优化油品运输过程,提高油品运输的安全性、可靠性和效率。
因此,在今后的物流管理中,油罐车油位在线监控系统将有助于提高运输效率和降低运输风险,进一步提高运输行业的竞争能力。

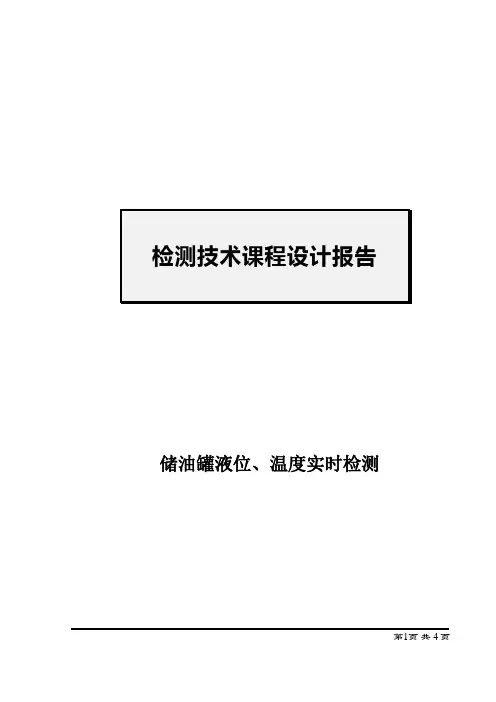

储油罐液位、温度实时检测1. 系统总体说明 (1)1.1课题任务规定的设计要求 (1)1.2设计方法比较 (1)1.3设计特色 (1)2. 总体解决方案概述 (2)3. 所用传感器简介[4] [5] (3)3.1光纤传感器 (3)3.2超声波传感器 (4)3.3半导体热敏电阻 (5)4. 系统描述 (6)4.1温度传感器PPM电路[1] [6] (6)4.2超声波测距[2][3] (7)4.3传感器PPM电路[8] (9)4.4复合及脉冲光发射电路 (10)4.5脉冲甄别电路[8] (10)4.6单片机数据处理[7][8] (11)5. 光推动系统的功率与信号通道设计[9][10] (13)5.1光推动系统简介 (13)5.2光推动通道 (13)6. 附录 (14)6.1存在的问题 (14)6.2解决的办法 (14)7. 致谢 (15)8. 参考资料 (16)1.系统总体说明1.1课题任务规定的设计要求我国石油资源丰富,采油炼油企业众多,储油罐是储存油品的重要设备,储油罐液位的精确计量对生产厂库存管理及经济运行影响很大。
但国内许多反应罐、大型储油罐的液位计量仍采用人工检尺和分析化验的方法,其他参数的测定也没有实行实时动态测量,这样易引发安全事故,无法为生产操作和管理决策提供准确的依据。
采用计算机自动监测技术,实时监测储油罐液位、温度等参数,可以方便了解生产状况,及时监视、控制容器液位及温度等,保障安全平稳生产。
试设计储油罐(圆柱体型)液位、温度的实时监测系统。
1.2设计方法比较1.3设计特色采用光纤传输,实现测量无电回路,避免电信号引起的危险,动态效应好,可以远端控制,实现数字脉冲的传输,避免干扰。
2.总体解决方案概述本次设计,我们采用光纤传输光推动油罐多参数侧量,系统的总体方案如图 2.1所示。
它由三部分组成:(1)测量现场的超声波液位传感器及其控制电路以及脉冲位置调制(PPM)电路,三只半导体热敏电阻以及脉冲位置调制(PPM)电路,多个不同宽度窄脉冲信号复用电路,PPM信号发射电路和光电转换供电电路。

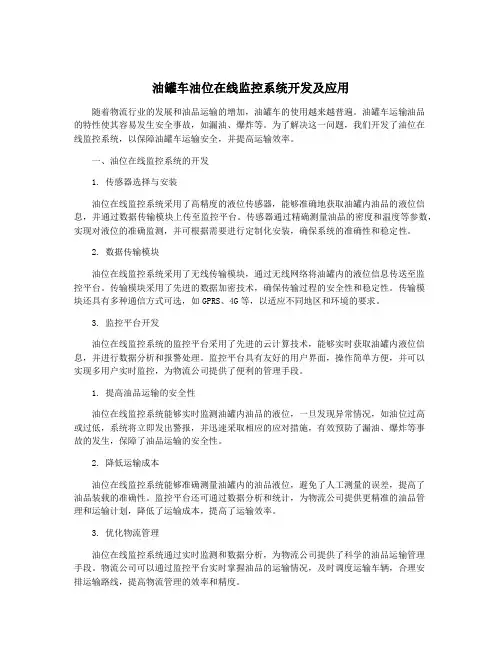

油罐车油位在线监控系统开发及应用随着物流行业的发展和油品运输的增加,油罐车的使用越来越普遍。
油罐车运输油品的特性使其容易发生安全事故,如漏油、爆炸等。
为了解决这一问题,我们开发了油位在线监控系统,以保障油罐车运输安全,并提高运输效率。
一、油位在线监控系统的开发1. 传感器选择与安装油位在线监控系统采用了高精度的液位传感器,能够准确地获取油罐内油品的液位信息,并通过数据传输模块上传至监控平台。
传感器通过精确测量油品的密度和温度等参数,实现对液位的准确监测,并可根据需要进行定制化安装,确保系统的准确性和稳定性。
2. 数据传输模块油位在线监控系统采用了无线传输模块,通过无线网络将油罐内的液位信息传送至监控平台。
传输模块采用了先进的数据加密技术,确保传输过程的安全性和稳定性。
传输模块还具有多种通信方式可选,如GPRS、4G等,以适应不同地区和环境的要求。
3. 监控平台开发油位在线监控系统的监控平台采用了先进的云计算技术,能够实时获取油罐内液位信息,并进行数据分析和报警处理。
监控平台具有友好的用户界面,操作简单方便,并可以实现多用户实时监控,为物流公司提供了便利的管理手段。
1. 提高油品运输的安全性油位在线监控系统能够实时监测油罐内油品的液位,一旦发现异常情况,如油位过高或过低,系统将立即发出警报,并迅速采取相应的应对措施,有效预防了漏油、爆炸等事故的发生,保障了油品运输的安全性。
2. 降低运输成本油位在线监控系统能够准确测量油罐内的油品液位,避免了人工测量的误差,提高了油品装载的准确性。
监控平台还可通过数据分析和统计,为物流公司提供更精准的油品管理和运输计划,降低了运输成本,提高了运输效率。
3. 优化物流管理油位在线监控系统通过实时监测和数据分析,为物流公司提供了科学的油品运输管理手段。
物流公司可以通过监控平台实时掌握油品的运输情况,及时调度运输车辆,合理安排运输路线,提高物流管理的效率和精度。
随着社会经济的不断发展,对油品运输安全和效率的要求越来越高。

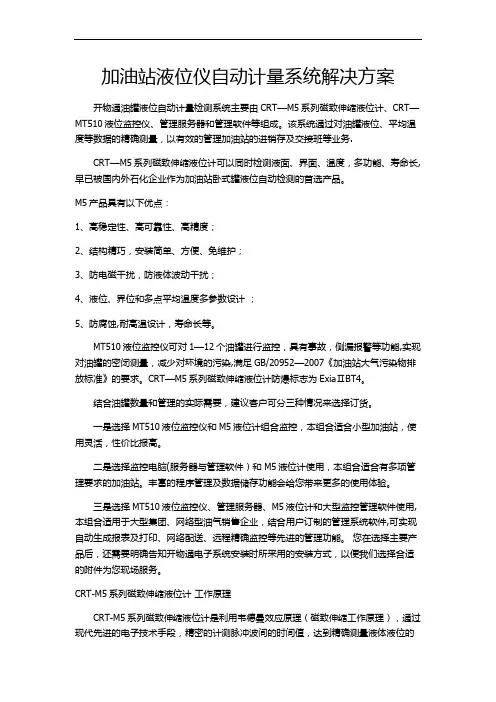

加油站液位仪自动计量系统解决方案开物通油罐液位自动计量检测系统主要由CRT—M5系列磁致伸缩液位计、CRT—MT510液位监控仪、管理服务器和管理软件等组成。
该系统通过对油罐液位、平均温度等数据的精确测量,以有效的管理加油站的进销存及交接班等业务.CRT—M5系列磁致伸缩液位计可以同时检测液面、界面、温度,多功能、寿命长,早已被国内外石化企业作为加油站卧式罐液位自动检测的首选产品。
M5产品具有以下优点:1、高稳定性、高可靠性、高精度;2、结构精巧,安装简单、方便、免维护;3、防电磁干扰,防液体波动干扰;4、液位、界位和多点平均温度多参数设计;5、防腐蚀,耐高温设计,寿命长等。
MT510液位监控仪可对1—12个油罐进行监控,具有事故,侧漏报警等功能,实现对油罐的密闭测量,减少对环境的污染,满足GB/20952—2007《加油站大气污染物排放标准》的要求。
CRT—M5系列磁致伸缩液位计防爆标志为ExiaⅡBT4。
结合油罐数量和管理的实际需要,建议客户可分三种情况来选择订货。
一是选择MT510液位监控仪和M5液位计组合监控,本组合适合小型加油站,使用灵活,性价比报高。
二是选择监控电脑(服务器与管理软件)和M5液位计使用,本组合适合有多项管理要求的加油站。
丰富的程序管理及数据储存功能会给您带来更多的使用体验。
三是选择MT510液位监控仪、管理服务器、M5液位计和大型监控管理软件使用,本组合适用于大型集团、网络型油气销售企业,结合用户订制的管理系统软件,可实现自动生成报表及打印、网络配送、远程精确监控等先进的管理功能。
您在选择主要产品后,还需要明确告知开物通电子系统安装时所采用的安装方式,以便我们选择合适的附件为您现场服务。
CRT-M5系列磁致伸缩液位计工作原理CRT-M5系列磁致伸缩液位计是利用韦德曼效应原理(磁致伸缩工作原理),通过现代先进的电子技术手段,精密的计测脉冲波间的时间值,达到精确测量液体液位的目的(如图)。

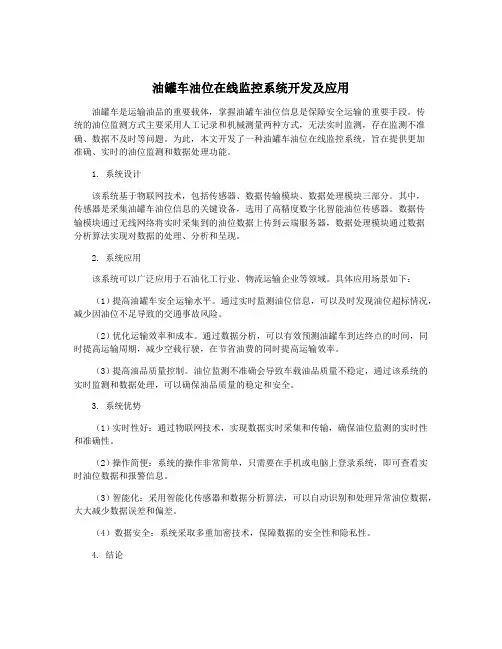

油罐车油位在线监控系统开发及应用油罐车是运输油品的重要载体,掌握油罐车油位信息是保障安全运输的重要手段。
传统的油位监测方式主要采用人工记录和机械测量两种方式,无法实时监测,存在监测不准确、数据不及时等问题。
为此,本文开发了一种油罐车油位在线监控系统,旨在提供更加准确、实时的油位监测和数据处理功能。
1. 系统设计该系统基于物联网技术,包括传感器、数据传输模块、数据处理模块三部分。
其中,传感器是采集油罐车油位信息的关键设备,选用了高精度数字化智能油位传感器。
数据传输模块通过无线网络将实时采集到的油位数据上传到云端服务器,数据处理模块通过数据分析算法实现对数据的处理、分析和呈现。
2. 系统应用该系统可以广泛应用于石油化工行业、物流运输企业等领域。
具体应用场景如下:(1)提高油罐车安全运输水平。
通过实时监测油位信息,可以及时发现油位超标情况,减少因油位不足导致的交通事故风险。
(2)优化运输效率和成本。
通过数据分析,可以有效预测油罐车到达终点的时间,同时提高运输周期,减少空载行驶,在节省油费的同时提高运输效率。
(3)提高油品质量控制。
油位监测不准确会导致车载油品质量不稳定,通过该系统的实时监测和数据处理,可以确保油品质量的稳定和安全。
3. 系统优势(1)实时性好:通过物联网技术,实现数据实时采集和传输,确保油位监测的实时性和准确性。
(2)操作简便:系统的操作非常简单,只需要在手机或电脑上登录系统,即可查看实时油位数据和报警信息。
(3)智能化:采用智能化传感器和数据分析算法,可以自动识别和处理异常油位数据,大大减少数据误差和偏差。
(4)数据安全:系统采取多重加密技术,保障数据的安全性和隐私性。
4. 结论油罐车油位在线监控系统的开发和应用,能够有效提高油罐车运输的安全性和效率,为石油化工行业和物流运输企业提供了一种高效可靠的油位监测解决方案。
同时,随着物联网技术和数据分析算法的不断升级和完善,该系统将会有更加广泛和深入的应用前景和发展空间。
加油站油罐液位仪安装存在问题、解决方案和安装方法1.加油站油罐液位仪安装存在的问题1.1 不符合电气防爆规范现象(1)在人孔(阀)井内,液位仪的信号线路与控制台的信号线路之间的连接使用防爆穿线管而没有使用防爆接线盒,线路在防爆穿线盒进行直接连接后用胶布包扎等。
(2)电缆线路穿过不同危险区域或界面时,未采用非燃性材料作有效的隔离密封。
1.2 违反防雷保护相关规范的现象加油站的信息系统电缆未采用铠装电缆或导线穿钢管配线,对电缆未能实施有效保护,却使用PVC管代替保护钢管的现象,违反《加油加气站设计和施工规范》防雷10.2.6条规定。
1.3 设备安装缺陷液位仪系统在安装过程中,存在许多过渡接头,如在防爆穿线盒与立管连接处,接线盒采用立式直接连接,未采用过渡接头,在设备运行过程中,在外力作用下容易折断,影响液位仪的正常使用。
2.解决方案2.1爆炸危险区域线路连接爆炸危险区域内(人孔井内)使用防爆穿线盒进行线路连接,应严格按照《爆炸和火灾危险区域电气装置设计规范》相关条款要求,使用符合相应区域危险等级的防爆类型的接头盒。
2.2不同危险区域之间隔离密封在电缆线路穿过不同危险区域或界面时,须采用非燃性材料作有效的隔离密封。
在现场施工实践中,依据《爆炸和火灾危险区域电气装置设计规范》第2.5.12条和《加油加气站设计和施工规范》12.6.6条第二款的规定,建议采用四级密封隔离措施。
通过以上四级密封措施后能够实现对不同区域之间进行有效密封隔断,杜绝油汽扩散或火花传播。
2.3保护钢管两端口接地根据《加油加气站设计和施工规范》10.2.6条规定,信息系统电缆保护钢管两端均应作保护接地。
在现场施工实践中,一般在保护两端口加焊一个M8或M6螺栓,用作连接接地线。
如果人孔井未设置接地装置,可使用40×4镀锌扁铁从油罐接地干线上引一条接地支线,统一用作人孔井各种设备接地线连接装置。
2.4安装过渡接头为防止保护管和穿线盒的弱连接处在外力作用下易被碰断的风险,实施改进安装工艺措施,把防爆接线盒从立式安装改为水平安装,并强化防爆挠性管与液位仪立管之间的连接,在接头处安装两个对丝和1个弯头可解决。

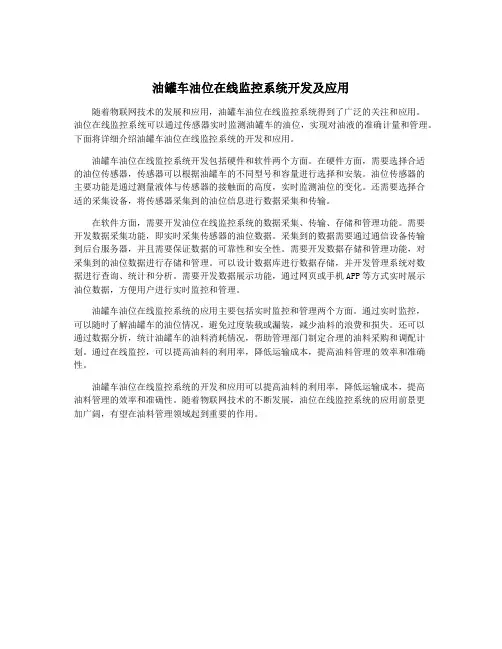

油罐车油位在线监控系统开发及应用随着物联网技术的发展和应用,油罐车油位在线监控系统得到了广泛的关注和应用。
油位在线监控系统可以通过传感器实时监测油罐车的油位,实现对油液的准确计量和管理。
下面将详细介绍油罐车油位在线监控系统的开发和应用。
油罐车油位在线监控系统开发包括硬件和软件两个方面。
在硬件方面,需要选择合适的油位传感器,传感器可以根据油罐车的不同型号和容量进行选择和安装。
油位传感器的主要功能是通过测量液体与传感器的接触面的高度,实时监测油位的变化。
还需要选择合适的采集设备,将传感器采集到的油位信息进行数据采集和传输。
在软件方面,需要开发油位在线监控系统的数据采集、传输、存储和管理功能。
需要开发数据采集功能,即实时采集传感器的油位数据。
采集到的数据需要通过通信设备传输到后台服务器,并且需要保证数据的可靠性和安全性。
需要开发数据存储和管理功能,对采集到的油位数据进行存储和管理。
可以设计数据库进行数据存储,并开发管理系统对数据进行查询、统计和分析。
需要开发数据展示功能,通过网页或手机APP等方式实时展示油位数据,方便用户进行实时监控和管理。
油罐车油位在线监控系统的应用主要包括实时监控和管理两个方面。
通过实时监控,可以随时了解油罐车的油位情况,避免过度装载或漏装,减少油料的浪费和损失。
还可以通过数据分析,统计油罐车的油料消耗情况,帮助管理部门制定合理的油料采购和调配计划。
通过在线监控,可以提高油料的利用率,降低运输成本,提高油料管理的效率和准确性。
油罐车油位在线监控系统的开发和应用可以提高油料的利用率,降低运输成本,提高油料管理的效率和准确性。
随着物联网技术的不断发展,油位在线监控系统的应用前景更加广阔,有望在油料管理领域起到重要的作用。

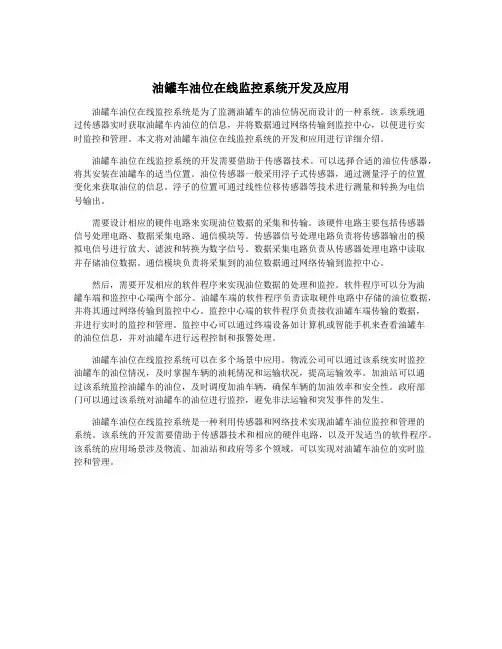

油罐车油位在线监控系统开发及应用油罐车油位在线监控系统是为了监测油罐车的油位情况而设计的一种系统。
该系统通过传感器实时获取油罐车内油位的信息,并将数据通过网络传输到监控中心,以便进行实时监控和管理。
本文将对油罐车油位在线监控系统的开发和应用进行详细介绍。
油罐车油位在线监控系统的开发需要借助于传感器技术。
可以选择合适的油位传感器,将其安装在油罐车的适当位置。
油位传感器一般采用浮子式传感器,通过测量浮子的位置变化来获取油位的信息。
浮子的位置可通过线性位移传感器等技术进行测量和转换为电信号输出。
需要设计相应的硬件电路来实现油位数据的采集和传输。
该硬件电路主要包括传感器信号处理电路、数据采集电路、通信模块等。
传感器信号处理电路负责将传感器输出的模拟电信号进行放大、滤波和转换为数字信号。
数据采集电路负责从传感器处理电路中读取并存储油位数据。
通信模块负责将采集到的油位数据通过网络传输到监控中心。
然后,需要开发相应的软件程序来实现油位数据的处理和监控。
软件程序可以分为油罐车端和监控中心端两个部分。
油罐车端的软件程序负责读取硬件电路中存储的油位数据,并将其通过网络传输到监控中心。
监控中心端的软件程序负责接收油罐车端传输的数据,并进行实时的监控和管理。
监控中心可以通过终端设备如计算机或智能手机来查看油罐车的油位信息,并对油罐车进行远程控制和报警处理。
油罐车油位在线监控系统可以在多个场景中应用。
物流公司可以通过该系统实时监控油罐车的油位情况,及时掌握车辆的油耗情况和运输状况,提高运输效率。
加油站可以通过该系统监控油罐车的油位,及时调度加油车辆,确保车辆的加油效率和安全性。
政府部门可以通过该系统对油罐车的油位进行监控,避免非法运输和突发事件的发生。
油罐车油位在线监控系统是一种利用传感器和网络技术实现油罐车油位监控和管理的系统。
该系统的开发需要借助于传感器技术和相应的硬件电路,以及开发适当的软件程序。
该系统的应用场景涉及物流、加油站和政府等多个领域,可以实现对油罐车油位的实时监控和管理。

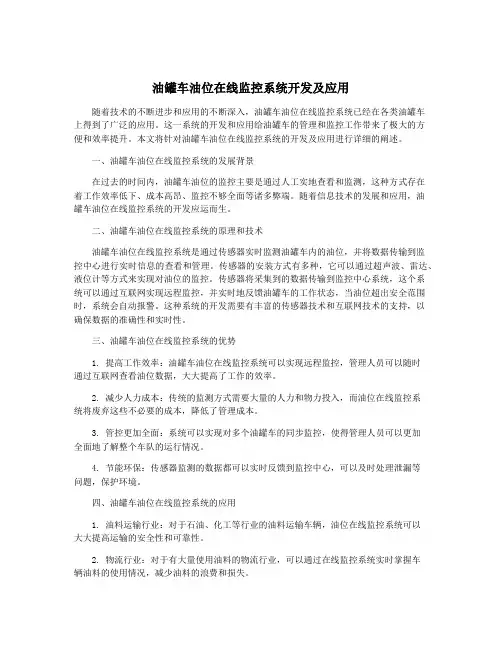

油罐车油位在线监控系统开发及应用随着技术的不断进步和应用的不断深入,油罐车油位在线监控系统已经在各类油罐车上得到了广泛的应用。
这一系统的开发和应用给油罐车的管理和监控工作带来了极大的方便和效率提升。
本文将针对油罐车油位在线监控系统的开发及应用进行详细的阐述。
一、油罐车油位在线监控系统的发展背景在过去的时间内,油罐车油位的监控主要是通过人工实地查看和监测,这种方式存在着工作效率低下、成本高昂、监控不够全面等诸多弊端。
随着信息技术的发展和应用,油罐车油位在线监控系统的开发应运而生。
二、油罐车油位在线监控系统的原理和技术油罐车油位在线监控系统是通过传感器实时监测油罐车内的油位,并将数据传输到监控中心进行实时信息的查看和管理。
传感器的安装方式有多种,它可以通过超声波、雷达、液位计等方式来实现对油位的监控。
传感器将采集到的数据传输到监控中心系统,这个系统可以通过互联网实现远程监控,并实时地反馈油罐车的工作状态,当油位超出安全范围时,系统会自动报警。
这种系统的开发需要有丰富的传感器技术和互联网技术的支持,以确保数据的准确性和实时性。
三、油罐车油位在线监控系统的优势1. 提高工作效率:油罐车油位在线监控系统可以实现远程监控,管理人员可以随时通过互联网查看油位数据,大大提高了工作的效率。
2. 减少人力成本:传统的监测方式需要大量的人力和物力投入,而油位在线监控系统将废弃这些不必要的成本,降低了管理成本。
3. 管控更加全面:系统可以实现对多个油罐车的同步监控,使得管理人员可以更加全面地了解整个车队的运行情况。
4. 节能环保:传感器监测的数据都可以实时反馈到监控中心,可以及时处理泄漏等问题,保护环境。
四、油罐车油位在线监控系统的应用1. 油料运输行业:对于石油、化工等行业的油料运输车辆,油位在线监控系统可以大大提高运输的安全性和可靠性。
2. 物流行业:对于有大量使用油料的物流行业,可以通过在线监控系统实时掌握车辆油料的使用情况,减少油料的浪费和损失。
加油站油罐液位监测系统解决方案及案例应用
随着传感器技术、通讯技术、计算机技术的发展,使得工业工程的自动化控制技术得到了迅猛提高。
目前,我国在储罐计量技术方面大多数采用传统的人工量尺方法,即计量人员每天需要投入大量的时间和精力去测量油罐中油品的液位,人工测量被采样油品的温度,利用储罐的容积表及相应的公式,最后再经过繁琐的计算才求出油罐中储油的数量和油品质量。
所以这种方法存在一系列的问题,如计量精度受环境、人员等因素影响大;管理者劳动强度大,工作效率低;无法实现全天候计量,安全保障性差;存在较严重的环境污染等,于是改变这种笨拙局面越来越触发了油罐管理者迫切的呼唤和行动。
加油站的系统工程正是基于以上背景而设计和实施的,它是一种集成测量、计算、显示、传输、管理和监控的自动化管理系统,即传感器负责各个油罐的参数测量;控制器汇总所测数据的部分计算、显示和传输;上位机负责数据的最终的处理和管理监控。
本系系统以高精度高稳定性的传感器为前提、以先进可靠的工业现场测控网络为基础、配合功能强大的数据处理软件,从而提高了测量数据的可靠性和准确性,也减轻了现场工作者和上层管理者的劳动强度。
它为管理者实现最经济、最合理、最有效益的运营方式提供了有效手段。
根据加油站库的实际情况和自动化技术发展趋势,深圳信立科技采用先进可靠的测量仪器仪表和传感器,实现油罐油位、水位、温度的自动测量,依托现场总线技术来建立一个现场监测网络,罐前显示仪表先采集液位传感器、,再经通讯总线进入触摸屏,最后数据统一进入到电脑中,不仅仅满足了加油站的层次化管理,而且满足了加油站自动监控和信息化管理的需要。
1、深圳信立科技设计的加油站液位监测方案遵循以下设计原则:
(1)严格执行国家有关工程建设各项方针、政策、规范和规定。
(2)仪器仪表、设备选型和自动化测量、管理系统方案首先满足工艺要求和用户使用需求,并遵循技术先进、设备可靠、安全实用、操作简单的原则。
(3)在满足近期使用需求的基础上,兼顾中、远期发展的需要。
2、加油站液位监测方案实例应用
深圳信立科技设计的加油站液位监测方案系统结构主要从数据传输网络上看,它可分为三层,上层为基于PC机的油库管理系统;中间为基于现场的显示仪表;底层为现场液位传感器。
由于此工程的油罐都在4米以上,所以均采用柔性数字磁致伸缩液位计(简称柔性尺),采用RS485接口,通讯介质为屏蔽双绞线,而现场配备罐前显示仪表。
该系统主要有液位传感器测量部分、罐前显示数据和传输部分、上位机数据处理部分等,每部分均包括相应的软硬件。
该系统能在油库油罐密闭的情况下,每个液位传感器完成对各自储油罐中油品的自动测量;现场控制器实现对整个库区液位传感器所测数据的运算、显示和远程传输;远程计算机结合所接收的数据,并通过其内部的专用管理软件,实现油罐中油品参数的分析,直接反映出储罐的运行情况,诸如:罐中的储油量、含水量、油品温度、罐的渗漏情况、油量的动态变化等各项数据;管理者可通过自己的计算机及时地掌握和了解每个储罐的运行情况,从而合理地进行生产安排和调度。
3、软件基本实现的功能简单说明
(1)油罐监测功能
监测油罐各项参数:如罐内的液位、油水分界面、各单点温度、容积等,在计算机监控系统上显示;
(2)报警功能
根据用户的要求设定各项报警功能,如:高低液位报警功能、油罐渗漏报警功能、油水界面高位报警功能、突发事件报警功能等;
(3)报表功能
能够生成各种报表,如油品入出报表、日报表、月报表、班组报表和其它用户自定义报表等。
(4)储存和分析功能
可以根据用户的要求,设置历史数据的存储天数,该历史数据能用于特定的分析,如上层管理人员依此进行事后查阅。
(5)数据查询功能
可对各类型数据进行查询,包括实时数据和历史数据查询、报警记录查询、事件记录查询、油品入出记录查询等。
(6)流程监控功能
可根据需要随时查看任一油罐或群罐各项参数以及某罐的当前状态。
(7)趋势曲线功能
可查看每个油罐的各种参数和不同油罐的同一类参数的实时曲线和历史趋势曲线。
(8)打印功能
系统支持各种报表进行手动/自动定时打印,可打印各种趋势曲线、各个流程画面以及事件记录等。
(9)扩展功能
系统规模可扩展,可根据用户需要随时添加硬件或软件升级。
