油罐车结构

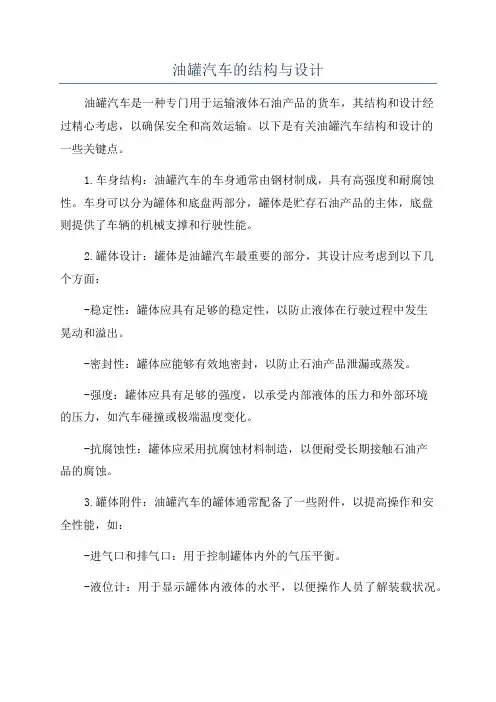

油罐汽车的结构与设计油罐汽车是一种专门用于运输液体石油产品的货车，其结构和设计经过精心考虑，以确保安全和高效运输。

以下是有关油罐汽车结构和设计的一些关键点。

1.车身结构：油罐汽车的车身通常由钢材制成，具有高强度和耐腐蚀性。

车身可以分为罐体和底盘两部分，罐体是贮存石油产品的主体，底盘则提供了车辆的机械支撑和行驶性能。

2.罐体设计：罐体是油罐汽车最重要的部分，其设计应考虑到以下几个方面：-稳定性：罐体应具有足够的稳定性，以防止液体在行驶过程中发生晃动和溢出。

-密封性：罐体应能够有效地密封，以防止石油产品泄漏或蒸发。

-强度：罐体应具有足够的强度，以承受内部液体的压力和外部环境的压力，如汽车碰撞或极端温度变化。

-抗腐蚀性：罐体应采用抗腐蚀材料制造，以便耐受长期接触石油产品的腐蚀。

3.罐体附件：油罐汽车的罐体通常配备了一些附件，以提高操作和安全性能，如：-进气口和排气口：用于控制罐体内外的气压平衡。

-液位计：用于显示罐体内液体的水平，以便操作人员了解装载状况。

-温度计：用于测量罐体内石油产品的温度，以确保其在正确的温度范围内运输。

-压力阀门：用于控制罐体内液体的压力，以防止过高或过低的压力对罐体造成损坏。

4.底盘设计：底盘是油罐汽车的机械支撑部分，其设计应考虑到以下几个方面：-强度和刚性：底盘应具有足够的强度和刚性，以承受罐体的重量和液体的运输压力。

-悬挂系统：底盘悬挂系统应具有良好的缓冲和吸震性能，以减少在不平路面上的颠簸和振动。

-制动系统：油罐汽车应配备可靠的制动系统，以保证在紧急情况下能够及时停车。

-转向系统：底盘的转向系统应具有灵活性和精确性，以方便驾驶员在狭窄的道路上操纵车辆。

5.安全措施：油罐汽车的设计还应考虑到各种安全措施，以确保货车的操作安全-防火措施：罐体应具有防火设计，以防止发生爆炸和燃烧。

-漏油措施：罐体应配置漏油防护装置，以防止石油产品泄漏对环境造成污染。

-限制速度装置：油罐汽车应安装限制速度装置，以确保在道路上的安全驾驶。

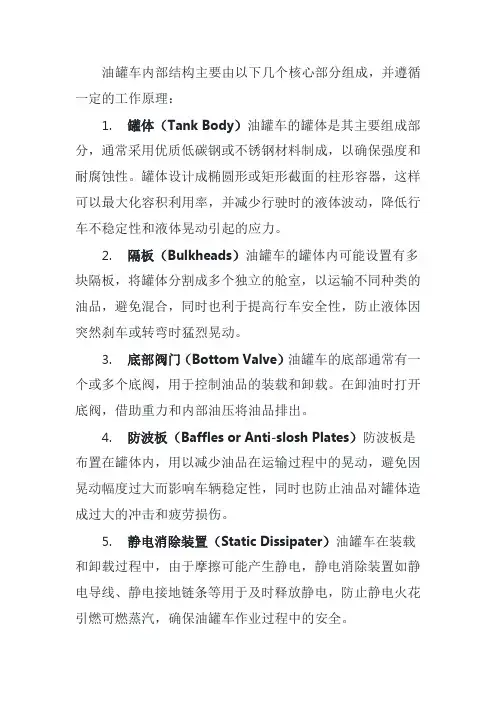

油罐车内部结构主要由以下几个核心部分组成，并遵循一定的工作原理：1.罐体（Tank Body）油罐车的罐体是其主要组成部分，通常采用优质低碳钢或不锈钢材料制成，以确保强度和耐腐蚀性。

罐体设计成椭圆形或矩形截面的柱形容器，这样可以最大化容积利用率，并减少行驶时的液体波动，降低行车不稳定性和液体晃动引起的应力。

2.隔板（Bulkheads）油罐车的罐体内可能设置有多块隔板，将罐体分割成多个独立的舱室，以运输不同种类的油品，避免混合，同时也利于提高行车安全性，防止液体因突然刹车或转弯时猛烈晃动。

3.底部阀门（Bottom Valve）油罐车的底部通常有一个或多个底阀，用于控制油品的装载和卸载。

在卸油时打开底阀，借助重力和内部油压将油品排出。

4.防波板（Baffles or Anti-slosh Plates）防波板是布置在罐体内，用以减少油品在运输过程中的晃动，避免因晃动幅度过大而影响车辆稳定性，同时也防止油品对罐体造成过大的冲击和疲劳损伤。

5.静电消除装置（Static Dissipater）油罐车在装载和卸载过程中，由于摩擦可能产生静电，静电消除装置如静电导线、静电接地链条等用于及时释放静电，防止静电火花引燃可燃蒸汽，确保油罐车作业过程中的安全。

6.油泵和管线系统（Pump and Pipeline System）油罐车内部还装有油泵和配套的输油管线，用于抽取和输送油品。

油泵通常与车辆的动力系统相连，可以是电动或液压驱动，实现远程操控和自动化操作。

7.计量和控制系统（Metering and Control Systems）o现代油罐车通常配有先进的计量系统和控制系统，包括流量计、温度计、液位计等，用于精确计量和控制油品的装载量、卸载量以及油品的温度和液位。

8.安全设施（Safety Features）为了保证安全，油罐车还配备了多种安全设施，例如消防器材、防溢漏报警系统、应急切断装置等。

总的来说，油罐车的内部结构是围绕着高效、安全、精确地装载、运输和卸载各类油品而设计的，通过科学合理的结构设计和安全设施配置，确保在复杂路况和环境下能够稳定可靠地工作。

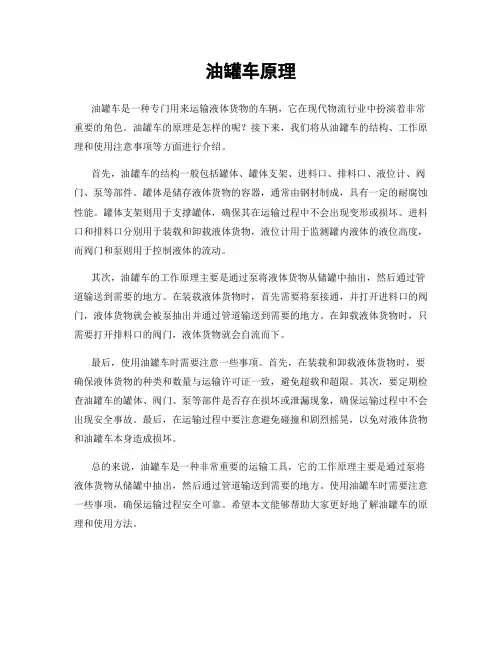

油罐车原理
油罐车是一种专门用来运输液体货物的车辆，它在现代物流行业中扮演着非常重要的角色。

油罐车的原理是怎样的呢？接下来，我们将从油罐车的结构、工作原理和使用注意事项等方面进行介绍。

首先，油罐车的结构一般包括罐体、罐体支架、进料口、排料口、液位计、阀门、泵等部件。

罐体是储存液体货物的容器，通常由钢材制成，具有一定的耐腐蚀性能。

罐体支架则用于支撑罐体，确保其在运输过程中不会出现变形或损坏。

进料口和排料口分别用于装载和卸载液体货物，液位计用于监测罐内液体的液位高度，而阀门和泵则用于控制液体的流动。

其次，油罐车的工作原理主要是通过泵将液体货物从储罐中抽出，然后通过管道输送到需要的地方。

在装载液体货物时，首先需要将泵接通，并打开进料口的阀门，液体货物就会被泵抽出并通过管道输送到需要的地方。

在卸载液体货物时，只需要打开排料口的阀门，液体货物就会自流而下。

最后，使用油罐车时需要注意一些事项。

首先，在装载和卸载液体货物时，要确保液体货物的种类和数量与运输许可证一致，避免超载和超限。

其次，要定期检查油罐车的罐体、阀门、泵等部件是否存在损坏或泄漏现象，确保运输过程中不会出现安全事故。

最后，在运输过程中要注意避免碰撞和剧烈摇晃，以免对液体货物和油罐车本身造成损坏。

总的来说，油罐车是一种非常重要的运输工具，它的工作原理主要是通过泵将液体货物从储罐中抽出，然后通过管道输送到需要的地方。

使用油罐车时需要注意一些事项，确保运输过程安全可靠。

希望本文能够帮助大家更好地了解油罐车的原理和使用方法。

油罐车结构知识范文油罐车是一种用于运输液体石油产品的专用车辆，其结构设计具有一定的特点和要求。

下面将从车辆整体结构、油罐结构和安全装置等方面进行详细介绍。

一、车辆整体结构：1.底盘结构：油罐车所使用的底盘通常采用专用的重型货车底盘，具有较高的承载能力。

底盘结构包括前驱、中驱和后驱形式，根据不同的需求选择合适的底盘结构。

2.车身结构：油罐车的车身采用钢板焊接而成，具有较高的强度和密封性。

车身一般由车前部分（驾驶室）、车中部分（油罐）和车后部分（尾部装置）组成。

（1）驾驶室：用于驾驶员操作和休息的部分，通常设有空调、音响等设备，提供良好的工作环境。

（2）油罐：油罐采用圆筒形状，根据不同需求可采用单罐、双罐或多罐装置。

罐体由进罐口、排气口、油位测量孔等组成，通过泵浦将液体石油产品从进罐口装入罐内，通过排气口排出气体。

同时，油罐内部还有防波板、防浪板等结构，用于保证运输过程中的安全性。

（3）尾部装置：车尾部分常设有卸油装置，包括卸油管、卸油泵等设备，用于将油罐内的石油产品卸下。

3.动力系统：油罐车的动力系统采用内燃机驱动，常见的有柴油机和天然气发动机两种。

动力系统还包括传动系统、转向系统和制动系统等，用于控制车辆的行驶、转向和制动。

二、油罐结构：1.罐体材料：油罐车罐体通常由优质钢板焊接而成，具有高强度和耐腐蚀性。

钢板的选择要求材料具有良好的韧性和抗张强度，并进行防腐处理，以延长罐体的使用寿命。

2.罐体形状：油罐车的罐体形状通常为圆筒形，这样可以最大限度地减小罐体的壁厚，提高载重能力。

不同容量和用途的油罐车罐体形状和尺寸会有所变化。

3.密封措施：油罐车罐体的密封性能是十分重要的。

为了保证罐体的密封性，通常在进罐口和排气口处安装密封装置，同时还应定期检查罐体的密封性能，以确保运输过程中不会出现泄漏。

三、安全装置：1.安全阀：安全阀是油罐车重要的安全装置，用于控制罐内的压力。

当罐内压力超过允许的范围时，安全阀会自动打开，释放压力，避免产生危险。

油罐车的用途及主要结构编辑：吕晨来源：本站原创时间：2011/10/8 07:36 相关标签：油罐车用途主要结构油罐车是指装运汽油、柴油、煤油、润滑油等液体油料的专用车辆。

它是液罐车中用得最多的车辆。

按其功能分为运油车和加油车两种，如图7-6和图7-7所示。

运油车用于装运液体油料。

它主要由油罐、加注口、放油阀、人孔盖、输油软管、接地链条等组成；而加油车除具有运油车的功能以外，还具有移动泵站的功能。

他还增设了泵油系统、计量系统和操纵装置等。

1.罐体油罐车的罐体大都采用普通低碳钢板焊接而成，如图7-8所示。

罐体的两端由封头1封住，中间为椭圆形截面罐体。

罐体内设有隔板5、纵向防波板8、横向防波板9及相应的支承。

罐体上部设有防护框3、人孔盖口4和溢流管2等。

罐体下部焊有管体支座6和底阀座孔。

罐体的壁厚应大于3.2毫米，罐体内表面先进行喷砂处理，再做涂（或喷）锌处理。

（1）隔板：当罐体的容量不大时，整个容器作为一个单室；若罐体的容量较大，容器内部需用隔板将其分隔成几个独立的单室（见图7-8），每个单室均设有人孔盖、底阀总成。

因为车辆行驶时，液罐中留有一定的空隙或未装满，液体在容器中前后、左右波动，若容器的容量很大，则波动的动能就很大，质心的变化也就很大，将引起车辆轴荷的剧烈变化，严重影响汽车行驶的稳定性。

特别是液罐半挂汽车列车上坡行驶时，若容器较大而无隔板，液体流向容器的后部（如图7-9a所示），结果使牵引汽车驱动轴的轴荷大大减少，降低了汽车列车的通过性，使牵引汽车的牵引力得不到充分的发挥，而下坡行驶时，又使液体流向容器的前部，同样也造成牵引汽车的轴荷变化。

将大容量的液罐罐体分隔成几个单室，可以改善上述情况，还可以在同一辆液罐车上同时装运几种不同的液态货物。

呼吸阀的吸气压力和排气压力分别由调整螺母9和10来调整。

密封圈3破损或发胀可以更换。

铜丝网5沾满油污时可以清洗或更换，保证其通气。

应经常检查呼吸阀的工作情况，确保其工作灵敏可靠。

油罐车结构讲解范文油罐车是一种专门用于运输和储存液体石油产品的特殊货运车辆。

它通常由车头和罐体两部分组成。

首先，让我们来看一下车头部分。

油罐车的车头与普通货车的车头相似，包括驾驶舱、发动机室和前轴等部分。

驾驶舱位于车头前部，司机通过驾驶舱来操控整个油罐车。

发动机室则是安装发动机的区域，通常位于驾驶舱下方。

发动机的功率通常比较大，以便驱动油罐车承载重物时的移动和运输。

接下来是油罐车的主要组成部分，罐体。

罐体是整个油罐车最重要的部分，用来储存和运输液体石油产品。

罐体通常采用优质的钢材制成，以保证其强度和耐用性。

根据需要不同，罐体可以分为多个小罐体，每个小罐体之间通过连接处连接在一起。

在罐体的顶部，通常有一个或多个散热系统，用来降低罐体内部的温度。

这是因为一些石油产品在高温环境下会发生蒸发或形成气体，通过散热系统，可以有效控制罐体内部的温度，保证液体石油产品的稳定性。

罐体的底部通常有一个或多个卸油口，用来卸下罐体内的液体石油产品。

卸油口通常通过一个阀门来控制，司机可以根据需要打开或关闭该阀门来控制液体的流动。

此外，罐体内部还可以有一些辅助设备，如液位计、温度计等。

液位计用来测量罐体内液体的高度，以便确定罐体内剩余的液体容量。

温度计则用来测量罐体内液体的温度，以确保液体处于合适的温度范围内。

油罐车在运输过程中还需要配备一些安全设备，如排气阀和紧急切断装置等。

排气阀用来排出罐体内部的气体，以保持罐体内部的压力恒定。

紧急切断装置一般装置在罐体的底部，可以在发生意外时迅速切断卸油口的连接，以防止液体泄漏。

最后，油罐车还需要具备一定的防火和防爆功能，以确保在运输和储存过程中的安全性。

这些功能包括防火涂层、隔热层和防静电装置等。

总之，油罐车是一种独特的货运车辆，具有专用的罐体结构，用于运输和储存液体石油产品。

其结构包括车头和罐体两部分，罐体是整个油罐车的核心部分，用来储存和运输液体石油产品。

油罐车还配备了一系列的辅助设备和安全装置，以确保运输过程中的安全性和稳定性。
