衣柜设计师量尺注意事项审批稿

作为一名定制家具设计师，去客户家里实地测量，应该注意什么问题呢，下面我给一些刚入门的家具设计师做一些简单的介绍，希望能对你有帮助。

第一，客户有意向到公司或者门店定柜子，这个时候你会跟客户有个简单的交流，这个时候，就要了解客户的喜好，通过侧面了解客户心理能接受的价位，这些在初步沟通方案的时候最好能写下来，沟通完成后，客户交订金后，就会预约测量时间。

第二，在跟客户预约测量的时间快到的前一天或者两三天，跟客户打电话确认下，以防客户那边零时有事，这样你这边也好做好相应的安排，在去客户家的那天早晨在跟客户打个电话，说好你到客户家的大概时间，这个时候要注意，千万不能迟到，如果确实感觉要迟到了，路上的时候就给客户那边打电话说明情况。

第三，到了客户家里的时候，进门先看下房间的整体情况，先看，先转一圈，然后对房间有个大概了解之后，在去测量尺寸，量尺的时候，问清楚下面几个问题：
1，柜子装在地板上面还是地板下面；
2，顶柜上面要不要走线；
3，家里装修的整体风格；
4，对于客户不能确定尺寸的地方，你最好在现场把这个尺寸帮助定下来；
5，柜子需要哪些功能部件；
6，注意装柜子的区域，墙，还有梁的情况；
7，需要测量的柜子测量完后，问下需不需要在房间其他地方在柜子（能挖到单子就是好的），怎么做，做什么柜子，现
场沟通，回去后出个方案，能让其定最好，不能定也没关
系，当练习了。

这是我的一点点经验，希望大家能补充。

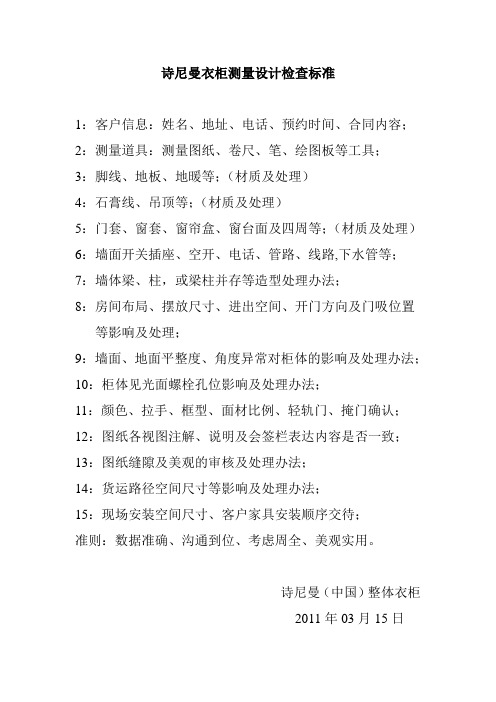

诗尼曼衣柜测量设计检查标准
1：客户信息：姓名、地址、电话、预约时间、合同内容；2：测量道具：测量图纸、卷尺、笔、绘图板等工具；
3：脚线、地板、地暖等；（材质及处理）
4：石膏线、吊顶等；（材质及处理）
5：门套、窗套、窗帘盒、窗台面及四周等；（材质及处理）6：墙面开关插座、空开、电话、管路、线路,下水管等；7：墙体梁、柱，或梁柱并存等造型处理办法；
8：房间布局、摆放尺寸、进出空间、开门方向及门吸位置等影响及处理；
9：墙面、地面平整度、角度异常对柜体的影响及处理办法；10：柜体见光面螺栓孔位影响及处理办法；
11：颜色、拉手、框型、面材比例、轻轨门、掩门确认；12：图纸各视图注解、说明及会签栏表达内容是否一致；13：图纸缝隙及美观的审核及处理办法；
14：货运路径空间尺寸等影响及处理办法；
15：现场安装空间尺寸、客户家具安装顺序交待；
准则：数据准确、沟通到位、考虑周全、美观实用。

诗尼曼（中国）整体衣柜
2011年03月15日。

衣柜复尺注意事项一、测量前的准备1. 工具准备一定要带上一把好的卷尺，那种刻度清晰、拉伸顺滑的。

可别拿个破破烂烂、刻度都快磨没了的卷尺，不然量出来的尺寸肯定不准。

最好再带上个小本子和笔，方便随时记录数据。

要是觉得手机记录更方便，那也得保证手机电量充足哦。

2. 了解衣柜款式如果是定制衣柜，得先搞清楚它的风格。

是简约现代风呢，还是那种欧式古典风。

不同风格的衣柜可能在尺寸和形状上有特殊要求。

比如简约现代风的衣柜可能更追求方正、规整的尺寸，而欧式古典风的衣柜可能会有一些弧形或者雕花的部分，这些地方测量起来要更小心。

3. 与相关人员沟通要和设计师或者客户好好沟通一下。

问问他们有没有特别的想法或者要求。

比如客户是不是想要在衣柜里加个特殊的隔层，或者设计师有没有设计一些隐藏式的收纳空间。

这都会影响到复尺的重点。

二、测量过程中的要点1. 整体尺寸先量衣柜的整体高度，从地面到天花板的距离。

要量准了，可别踮着脚或者弯着腰量，尽量让身体站直，这样量出来的高度才准确。

然后量衣柜的宽度，从左边最外侧到右边最外侧。

这时候要注意，如果衣柜旁边有墙柱或者墙角突出的部分，要把这些因素考虑进去。

最后量衣柜的深度，从衣柜前面到后面。

要注意衣柜背板和墙壁之间有没有预留空间，是紧贴着墙壁还是有一定的缝隙。

2. 内部结构尺寸如果衣柜有隔层，要量每个隔层的高度。

隔层高度不同，能放的东西也不一样。

比如放短衣服的隔层可能不需要太高，而放长衣服的隔层就要高一些。

量抽屉的尺寸也很重要。

抽屉的宽度、高度和深度都要量清楚。

而且要注意抽屉的轨道位置，看看会不会影响到周围的空间使用。

对于衣柜里的挂杆位置，要量出从衣柜顶部或者隔层底部到挂杆的距离。

这个距离决定了挂衣服的长度。

3. 特殊部位尺寸如果衣柜有柜门，要量柜门的尺寸。

包括柜门的高度、宽度，还有铰链的位置。

铰链位置不同，柜门的开合角度和空间需求也不一样。

如果衣柜有装饰线条或者雕花部分，要量这些部分的尺寸和形状。

设计师量尺画图需注意事项●设计师量尺画图需注意事项●1：量尺需注意门套宽度，客户家贴墙纸的，做衣柜的那边，墙纸已定要从门边贴过来最少10公分。

●2：做开门衣柜时，注意房间尺寸是否足够有开门的尺寸，若开门衣柜直接挨着床头柜，注意床头柜的高度衣柜下面做假门，●3：做移门衣柜，靠见光面那个区最好做层板区（固层），以防见光面侧板变形。

靠墙那面，下面若连接床头柜区域，一定要做挂衣区。

否则床头柜那块必定是死角。

●4：做榻榻米连接衣柜时，榻榻米高度区域不要做固层或配件。

●5：衣柜旁连接书桌书柜时，，2100以下的书架深度不要超过300，书架高度低于1900上面做吊柜深度不要齐平衣柜，除非客户要求。

●6：靠窗户边做飘窗柜整排的，，先看看有无空调孔，还有空调开关，先看尺寸够不够摆飘窗储物柜，如果够，在看看有木有空调孔或者开关，如果这些有用建议不做，没用或者客户说这些东西会换位置那就可以做。

●7：阳台储物柜时，，有水管客户说需要维修的，水管尺寸留大点然后做门。

顶上有水管的柜子上顶，顶柜需不做顶板，方便以后维修。

●●8：座嵌入式柜子，一边有飘窗大理石台面，一边是门套时，柜子宁愿小点，两边收口板加宽点，否则难以进去。

●9储物柜客户强制要求空调管从柜子里面打孔穿进去，空调管道这个区单独分出来，尺寸出入再大爷不能影响其他空间的利用。

●10：精装房，业主要求石膏线和踢脚不拆的，记得控制尺寸。

和留缝隙，还有跟客户沟通，柜子安装完，后期处理的肯定没毛坯房处理的好看和精细。

●11:门洞上做吊柜的，切记必须量门洞的高度，不要随意的按标准下柜做，下柜的而高度根据门洞的高度来。

●12：厨房前面做酒柜的，酒柜后面要背贴瓷砖的，记得见光的那块侧板最少后延伸15mm，背板一定要18mm，5mm挂不住瓷砖。

●13：顶上有整条顶梁的，柜子上顶，见光面的侧板切记现场切角。

●14：一个柜子又有柱子，还有顶梁的，顶上有梁的一定做浅，做切柱，公司的工艺是切梁切柱不能同时进行。

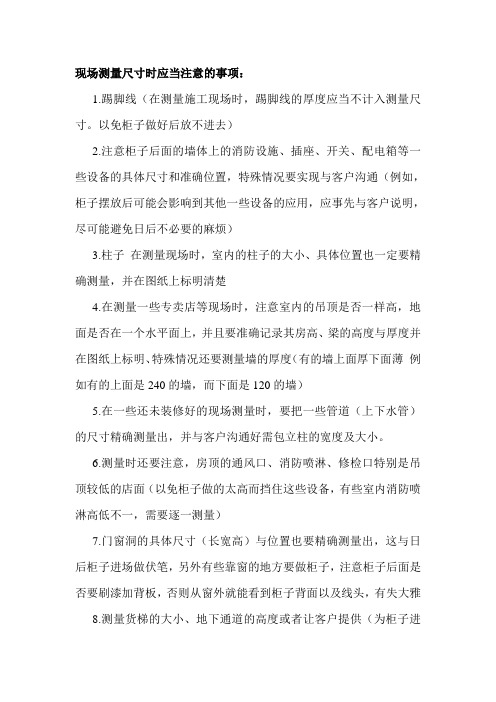

现场测量尺寸时应当注意的事项：1.踢脚线（在测量施工现场时，踢脚线的厚度应当不计入测量尺寸。

以免柜子做好后放不进去）2.注意柜子后面的墙体上的消防设施、插座、开关、配电箱等一些设备的具体尺寸和准确位置，特殊情况要实现与客户沟通（例如，柜子摆放后可能会影响到其他一些设备的应用，应事先与客户说明，尽可能避免日后不必要的麻烦）3.柱子在测量现场时，室内的柱子的大小、具体位置也一定要精确测量，并在图纸上标明清楚4.在测量一些专卖店等现场时，注意室内的吊顶是否一样高，地面是否在一个水平面上，并且要准确记录其房高、梁的高度与厚度并在图纸上标明、特殊情况还要测量墙的厚度（有的墙上面厚下面薄例如有的上面是240的墙，而下面是120的墙）5.在一些还未装修好的现场测量时，要把一些管道（上下水管）的尺寸精确测量出，并与客户沟通好需包立柱的宽度及大小。

6.测量时还要注意，房顶的通风口、消防喷淋、修检口特别是吊顶较低的店面（以免柜子做的太高而挡住这些设备，有些室内消防喷淋高低不一，需要逐一测量）7.门窗洞的具体尺寸（长宽高）与位置也要精确测量出，这与日后柜子进场做伏笔，另外有些靠窗的地方要做柜子，注意柜子后面是否要刷漆加背板，否则从窗外就能看到柜子背面以及线头，有失大雅8.测量货梯的大小、地下通道的高度或者让客户提供（为柜子进场做准备）9.测量时尺子要拉直，尽可能缩小误差10.如果不能现场测量，以上信息均要向客户问明白，切不可马虎设计图纸时注意事项：1.制作出施工图纸：平面图、立面图以及剖面图、大样详图2.图纸尺寸，材质尽可能的标详细3.在柱子上做灯箱时，灯箱最好做的比柱子大10-15cm，也是为了避免柱子上大下小或上小下大而造成安装不便4.柜子做的要比实际测量尺寸少3-5cm，以免有些墙面上下不平而导致柜体放不进去5.不同的材质用不同的填充区分开6.设计出来的产品在遵循人体工程学的基础上还要实用、经济、科学、美观，特殊情况另行考虑7.尺寸标注要清晰，不要漏掉，比例得当美观8.在cad中设置图框大小时，图框不要设置的和打印纸张大小一样，以免之后装订图纸时把图纸内容给掩盖掉9.施工图纸要规范，不要随意更改图标符号，想怎么画就怎么画，致使别人看不懂图纸10.在打开cad之后要先对里面的参数等进行设置（单位通常为mm），然后在进行制图11.效果图要按比例正确制作，并且要与施工图一致，不能对不上号12.制作好的施工图要标明共几页，该张为第几页，以免图纸过多而丢失却不知道13.最主要的是，做出来的施工图，师傅要能看懂，客户要满意暂时也就想到这么多，其他一些设计方面的东西如软件之类的以及相关理论知识我就不说了展示柜的使用性能要求1、展示柜的结构设计应该科学合理，能够满足文物展览、存放的使用要求；展示柜应使用金属材质进行生产组装，要具备一定的自重及稳定性，能满足长期使用的要求。

定制家具量尺注意事项
定制家具是根据个人需求和空间来设计制作的，因此在量尺过程中需要注意以下几点：
1. 确定定制家具的用途：在量尺之前，确定家具的用途，例如是用作储物还是用于展示，这样可以在量尺时考虑到相关细节。

2.测量空间尺寸：首先测量空间的长度、宽度和高度，并注意不同位置的高度是否一致。

确保家具量尺准确，以免制作出来的家具无法放置到预定位置。

3. 需要考虑通道和门的位置：测量空间时要注意通道和门的位置，确保家具能够顺利进入空间。

4. 注意墙角和柱子的位置：在量尺时，要注意墙角和柱子等限制因素的位置和尺寸，以确保家具不会与其相冲突。

5. 考虑电源和水源位置：如果定制家具需要插座、灯具或者水源，要事先确定位置，以便在设计和制作过程中考虑到相关细节。

6. 考虑家具与其他家具的搭配：如果已经有其他家具存在，要考虑到定制家具与其他家具的搭配，尺寸和样式要协调一致。

在量尺之前，最好咨询专业的家具设计师或者制造商，以便获得更准确的建议并确保定制家具的质量和适用性。

衣柜量尺指导手册Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT第三章设计规范一、设计师量尺规范1、量尺准备：量尺前，先准备卷尺、笔和纸、文件夹。

2、图面：仅画一个俯视图3、测量基准：高度测量全部以地面为基准标高。

4、量尺：1）手绘地面形状；量尺前，先用笔草绘房间的地面平面图，将柱子，斜角等画出来，再按下列顺序测量标注。

2）地面、门窗、房梁等。

3）墙面：包括地脚线、插座、走线槽、空调孔、石膏线等进行量尺并标注。

4）放轩家具；加工柜、门及其他5、标识6、标注：1）俯视图地面相对尺寸直接在图上进行画线标注。

2）房内空高度：用“H”表示，例如房内空高为米，则标注为“H＝2600”。

3）其他所有离地高度方向的标识高度全用“h”表示。

4）所有往内空方向挂出的距离全部用“w”表示。

7、量尺注意事项：1）测量时要注意墙的直角度。

如墙不垂直应提前跟客户说明。

2）如有超高的门体，要测量一下货梯的尺寸，看是否能上。

3）要画一幅简易的路线图，为安装、送货时作指引。

二、图纸规范图纸是设计师根据房间的实际布局，按照客户的要求，结合设计师的设计理念，用图纸的方式全面的向加工厂和安装人员进行表述和交流的语言。

图纸的格式统一和表述规范是各个运作环节和生产工序明确设计意图的基础一.绘图区域①.绘图区域由内立面图、外立面图、侧视图、俯视图、备注组成。

②.图形要求,各视图排列整齐,墙体用蓝色线条、柜体用白色线条、标注用红色线条。

③.标注文字、箭头不能过大或过小。

④.标注文字方向一致,排列整齐.标注分三层.第一层标注内空、第二层标注柜体外尺寸、第三层标注总尺寸。

⑤.图形在图框内不能过小.图形过多可分两个图框摆放.尽量使用一个图框。

⑥.备注文字不易过小。

⑦.上下柜深度结构不同可分两个俯视图。

二.材质区域①.不能修改图框格式。

②.颜色和型号填到相应的位置。

三.信息区域①.合同号:广州(专卖店名字)09 年 .03月.当月的第10个单；②.图号:G(广州拼音第一个字母)09年.03月23日—-当天的第1个单---共五张图纸的第三张图纸；③.名称:客户名称(查询码),查询码3位数字.可以是客户电话或者门牌号.根据专卖店自己来定.主要是方便客户查询生产的进度。

家居设计度尺规范一．家具度尺注意事项1.家具的测量工作是从设计师进入客户小区或楼层就开始了，设计师此时就应该注意到附近的环境是否有利于家居材料的搬运，路途中是否有障碍物，楼道是否过于狭窄，过高的楼层是否有电梯？电梯门的高度是否会影响过长板件、较高的移门的进入，这些因素都会直接影响到安装的难度，甚至会造成无法安装，所以都必须在设计中考虑进去，特殊情况还应在图纸封面上注明。

2.观察房间布局，向客户询问对方的装修进度及交工日期，确定我方在安装时可能会有的房间布局，方便在设计时考虑其安装方式。

3.在开始测量前，必须向客户明确所做家具的位置及类型。

4.绘制家具所在位置（房间）的平面图，明确其尺寸。

5.绘制家具所在面的立面图。

6. 房间如有踢脚线，应标明其大小尺寸、高度与厚度，应与客户沟通安装时踢脚线是拆除还是保留，以便设计、生产之用。

7. 测量房间空间（开间）尺寸时，应分别测量其底部、中部的尺寸。

8. 测量房间高度时，应注意是否有阴角线，分别测量阴角线到底部以及含阴角线的总尺寸。

同时，如柜体是做到顶部的，可介意客户拆除阴角线。

如房间内有管道，应与客户确认其处理方式、确定其空间尺寸。

9．如墙面有开关、插座、电表盒、电线盒，应标明其相对位、必要时应标明其大小尺寸（如线盒，电表箱等）。

可现场与客户确定处理方案。

10. 如墙体上有柱体，应标明其位置及大小。

11. 如顶上有梁，应标明其位置及大小。

12．测量靠门洞或窗洞尺寸时候，应考虑其门套线或窗套线的位置，图纸上应明确。

13．如家具靠窗台，应测量窗台的高度，台面材料的伸出大小，考虑是否会影响柜体。

14. 测量U型空间时，长度方向应测量其上部中部与下部尺寸，高度方向应测量其左部、中部及右部的尺寸，厚度方向应测量底部、中间与上部的尺寸。

以便确定窗墙体、顶面（或梁位）是否垂直、平整。

若差异不大时，可以最小尺寸计入。

15．测量踢脚、阴角、柱体、过梁等大小尺寸时，可适当多放2－3mm，只能大不能小，否则柜体将不能放入。

全网最全最详细定制家具测量和设计的要求和注意事项定制家具的测量和设计是确保家具与家居空间完美融合的关键步骤。

下面将详细介绍定制家具测量和设计的要求和注意事项。

一、测量要求1.选择合适的工具：使用钢尺、测量卷尺、水平尺、角尺等工具进行测量，确保测量结果准确无误。

2.全面准确的测量：除了常规测量如长度、宽度、高度外，还需要测量家具所在的空间尺寸、墙壁的状况、门窗的位置等。

确保细节测量无误，避免因尺寸不准确而导致家具安装或使用困难。

3.多次测量验证：在完成初步测量后，进行二次或多次验证，确保测量结果的准确性。

二、设计要求1.充分考虑功能和实用性：根据家具的用途，设计时应综合考虑使用者的需求，确保家具的功能性和实用性。

例如，书桌需要考虑到足够的工作空间、储物空间等功能要求。

2.考虑空间协调和整体风格：设计家具时应考虑与整个家居空间的协调性和整体风格的一致性，使家具与室内装饰相得益彰。

3.合理选材和结构：根据家具的用途和空间的特点选择合适的材质和结构设计，确保家具的稳定性和承重能力。

4.强调细节设计：家具的细节设计能够体现品质和品味，如边角处理、装饰线条、金属配件等，都需要精心设计和考虑。

三、注意事项1.室内平面图的制作：在进行家具测量和设计前，制作一个室内平面图，标注墙壁、门窗、柱子等固定结构，有利于更加清晰地理解和规划家具的布局和尺寸。

2.留有合适的活动空间：在设计家具布局时，要合理规划行走空间和活动空间，避免家具过于拥挤，影响日常使用和动线流畅性。

3.考虑家具的易维护性：在选材和设计上，应考虑到家具的易维护性，如易清洁、易保养等因素，便于日常的清洁和维护工作。

4.考虑家具的可拆卸和搬迁性：如果家具可能需要拆卸或搬迁，设计时需要考虑到这一点，尽量选择可拆卸结构或合适尺寸，方便未来可能的迁移。

5.耐久性和经济性的平衡：在设计家具时，要注意在耐久性和经济性之间取得平衡。

不宜过分追求豪华和精细的材质，使家具成本过高，也要避免选用不耐用或质量不佳的材料。
