刻蚀工艺和薄膜工艺(一)
刻蚀工艺和薄膜工艺
简介
•刻蚀工艺是一种常用的微纳加工技术，用于在半导体材料上制造微细结构。

•薄膜工艺是根据特定的要求在材料表面制备一层薄膜的技术。

刻蚀工艺
定义
•刻蚀工艺是通过化学反应或物理作用，将特定区域的材料制成所需形状或深度的工艺。

常见方法
1.干法刻蚀：使用高能离子束或高温等干燥条件进行刻蚀。

2.湿法刻蚀：利用酸碱溶液进行刻蚀，有较高的选择性和均匀性。

薄膜工艺
定义
•薄膜工艺是在材料表面制备一层具有特定功能的薄膜的工艺。

常见方法
1.物理气相沉积（PVD）：利用物理方式将原子或分子沉积在基底
上。

2.化学气相沉积（CVD）：利用化学反应在基底上生成薄膜。

刻蚀工艺和薄膜工艺的联系和区别
•刻蚀工艺和薄膜工艺都是微电子制造中常用的工艺。

•刻蚀工艺主要用于制造微细结构，而薄膜工艺主要用于制备功能性薄膜。

•刻蚀工艺和薄膜工艺可以结合使用，以实现更精确的微纳加工。

结论
•刻蚀工艺和薄膜工艺都是微电子制造中极为重要的工艺。

•了解刻蚀工艺和薄膜工艺的原理和方法，可以帮助提高微细结构制备和薄膜制备的技术水平。

脚标：该文章以一个资深创作者的视角，简要介绍了刻蚀工艺和薄膜工艺的定义、常见方法以及二者的联系和区别。

通过用标题和副标题的方式进行排版，提供了清晰易读的文章结构。

文章内容符合markdown格式的要求，没有出现html字符、网址、图片、电话号码等内容。

简述bosch刻蚀工艺流程Bosch刻蚀工艺流程概述：Bosch刻蚀工艺是一种常用的微纳加工技术，用于制造微电子器件、MEMS器件、纳米结构等。

该工艺流程可以实现高精度、高选择性的刻蚀效果，广泛应用于半导体工艺和纳米技术领域。

本文将以简述的方式介绍Bosch刻蚀工艺的流程。

工艺流程：1. 基础刻蚀阶段（Bosch I阶段）：Bosch刻蚀工艺的第一个阶段是基础刻蚀阶段，也称为Bosch I阶段。

在这个阶段中，使用一种常见的刻蚀气体（例如SF6）和反应气体（例如C4F8）的混合物进行刻蚀。

刻蚀气体和反应气体通过离子束激发，形成刻蚀反应。

2. 侧壁保护阶段：在基础刻蚀阶段之后，需要进行侧壁保护，以保护已经刻蚀好的表面。

为了实现侧壁保护，引入了一种称为反应物A的气体。

反应物A与刻蚀产物反应，生成沉积物质，并在侧壁形成保护层。

3. 侧壁刻蚀阶段（Bosch II阶段）：在侧壁保护阶段之后，进行侧壁刻蚀，也称为Bosch II阶段。

在这个阶段，刻蚀气体和反应气体的组合被改变，以实现侧壁的刻蚀。

刻蚀气体通过离子束激活，与侧壁上的保护层反应，从而刻蚀侧壁。

4. 重复循环：在完成一次Bosch刻蚀循环后，可以根据需要重复上述步骤，以达到所需的刻蚀深度和形状。

通过多次循环，可以实现更加复杂和精确的结构。

优点与应用：Bosch刻蚀工艺具有以下几个优点：1. 高选择性：Bosch刻蚀工艺可以实现高度选择性的刻蚀，即只刻蚀特定材料而不影响其他材料。

2. 高纵深比：Bosch刻蚀工艺可以实现高纵深比的结构，即刻蚀深度与特征尺寸之比很大。

3. 精度控制：Bosch刻蚀工艺具有高度精确的控制能力，可以实现亚微米级别的结构。

Bosch刻蚀工艺广泛应用于半导体工艺和纳米技术领域。

在半导体工艺中，它被用于制造3D集成电路、纳米线、微孔等结构。

在纳米技术领域，Bosch刻蚀工艺则被用于制造纳米光子学器件、纳米电子器件、纳米机械器件等。

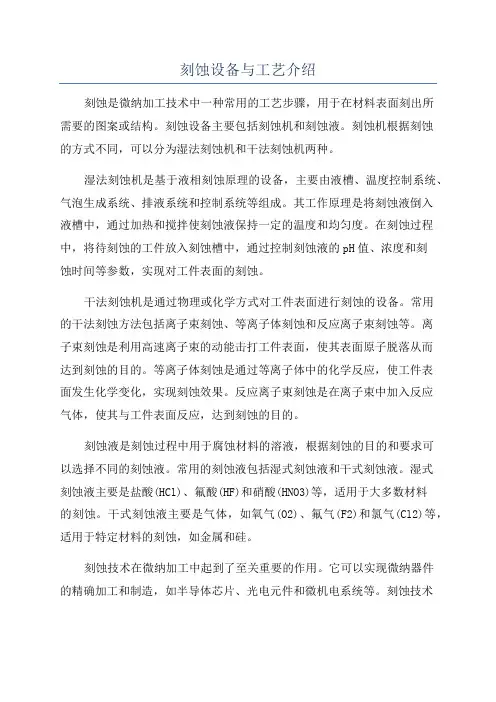

刻蚀设备与工艺介绍刻蚀是微纳加工技术中一种常用的工艺步骤，用于在材料表面刻出所需要的图案或结构。

刻蚀设备主要包括刻蚀机和刻蚀液。

刻蚀机根据刻蚀的方式不同，可以分为湿法刻蚀机和干法刻蚀机两种。

湿法刻蚀机是基于液相刻蚀原理的设备，主要由液槽、温度控制系统、气泡生成系统、排液系统和控制系统等组成。

其工作原理是将刻蚀液倒入液槽中，通过加热和搅拌使刻蚀液保持一定的温度和均匀度。

在刻蚀过程中，将待刻蚀的工件放入刻蚀槽中，通过控制刻蚀液的pH值、浓度和刻蚀时间等参数，实现对工件表面的刻蚀。

干法刻蚀机是通过物理或化学方式对工件表面进行刻蚀的设备。

常用的干法刻蚀方法包括离子束刻蚀、等离子体刻蚀和反应离子束刻蚀等。

离子束刻蚀是利用高速离子束的动能击打工件表面，使其表面原子脱落从而达到刻蚀的目的。

等离子体刻蚀是通过等离子体中的化学反应，使工件表面发生化学变化，实现刻蚀效果。

反应离子束刻蚀是在离子束中加入反应气体，使其与工件表面反应，达到刻蚀的目的。

刻蚀液是刻蚀过程中用于腐蚀材料的溶液，根据刻蚀的目的和要求可以选择不同的刻蚀液。

常用的刻蚀液包括湿式刻蚀液和干式刻蚀液。

湿式刻蚀液主要是盐酸(HCl)、氟酸(HF)和硝酸(HNO3)等，适用于大多数材料的刻蚀。

干式刻蚀液主要是气体，如氧气(O2)、氟气(F2)和氯气(Cl2)等，适用于特定材料的刻蚀，如金属和硅。

刻蚀技术在微纳加工中起到了至关重要的作用。

它可以实现微纳器件的精确加工和制造，如半导体芯片、光电元件和微机电系统等。

刻蚀技术的精度和效率对于微纳加工的成果和应用具有重要影响，因此需要不断改进和优化。

总结而言，刻蚀设备是微纳加工中一个重要的工艺步骤，包括湿法刻蚀机和干法刻蚀机两种。

刻蚀液根据刻蚀的需求可以选择不同的刻蚀液。

刻蚀技术在微纳加工中具有重要的应用价值，对于制造微纳器件起到了关键作用。

刻蚀工艺介绍一、概述刻蚀工艺是一种常用的微纳加工技术，用于在半导体材料表面上制造微米级或纳米级的结构。

该工艺通过使用化学或物理方法，将材料表面的一部分物质移除，从而实现对材料形貌、形状和尺寸的精确控制。

刻蚀工艺在半导体、光学、生物医学、纳米科技等领域具有广泛的应用。

二、刻蚀分类根据刻蚀介质的不同，刻蚀工艺可分为湿法刻蚀和干法刻蚀两种。

湿法刻蚀是指将样品浸泡在特定溶液中，通过溶液中的化学反应来刻蚀样品表面；干法刻蚀则是在真空或气氛下，通过离子轰击或物理气相反应来刻蚀样品表面。

根据刻蚀模式的不同，刻蚀工艺又可分为均匀刻蚀和选择性刻蚀两种。

均匀刻蚀是指样品表面的物质均匀地被移除，形成平整的表面；选择性刻蚀则是指只有特定的材料被刻蚀，而其他材料不受影响。

三、湿法刻蚀湿法刻蚀是一种利用化学反应来刻蚀样品表面的方法。

常用的刻蚀液包括酸性、碱性和氧化性溶液。

酸性溶液可以刻蚀碱金属、半导体和金属材料，常见的有HF、HCl、H2SO4等；碱性溶液则可以刻蚀硅、氮化硅等材料，常见的有KOH、NaOH等；氧化性溶液则可以刻蚀金属和半导体，常见的有HNO3、H2O2等。

湿法刻蚀的优点是刻蚀速度快，刻蚀深度可控制，适用于大面积的刻蚀加工。

然而，湿法刻蚀的缺点是刻蚀剂对环境有一定的污染，并且刻蚀后需要进行清洗和处理。

四、干法刻蚀干法刻蚀是一种在真空或气氛中进行的刻蚀工艺，常用的刻蚀方式包括物理刻蚀和化学气相刻蚀。

物理刻蚀是利用离子轰击的方式来刻蚀样品表面，常用的设备有离子束刻蚀机和反应离子刻蚀机。

离子束刻蚀机通过加速和聚焦离子束，使其撞击样品表面，将表面物质溢出，从而实现刻蚀效果；反应离子刻蚀机则是将离子束与气体反应，生成化学反应产物，再通过气体流动将产物带走。

化学气相刻蚀是通过将刻蚀气体引入到反应室中，使其与样品表面发生化学反应，从而刻蚀样品表面。

干法刻蚀的优点是刻蚀速度快，刻蚀深度可控制，适用于高精度的刻蚀加工。

然而，干法刻蚀的缺点是设备复杂、昂贵，需要对真空系统进行维护和操作。

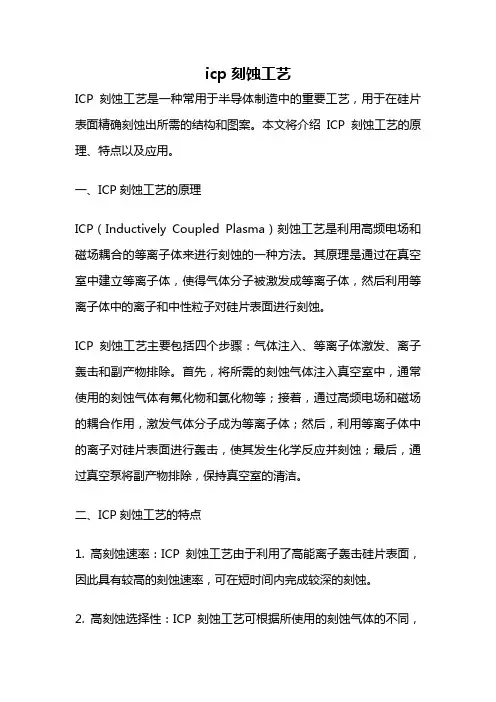

icp刻蚀工艺ICP刻蚀工艺是一种常用于半导体制造中的重要工艺，用于在硅片表面精确刻蚀出所需的结构和图案。

本文将介绍ICP刻蚀工艺的原理、特点以及应用。

一、ICP刻蚀工艺的原理ICP（Inductively Coupled Plasma）刻蚀工艺是利用高频电场和磁场耦合的等离子体来进行刻蚀的一种方法。

其原理是通过在真空室中建立等离子体，使得气体分子被激发成等离子体，然后利用等离子体中的离子和中性粒子对硅片表面进行刻蚀。

ICP刻蚀工艺主要包括四个步骤：气体注入、等离子体激发、离子轰击和副产物排除。

首先，将所需的刻蚀气体注入真空室中，通常使用的刻蚀气体有氟化物和氯化物等；接着，通过高频电场和磁场的耦合作用，激发气体分子成为等离子体；然后，利用等离子体中的离子对硅片表面进行轰击，使其发生化学反应并刻蚀；最后，通过真空泵将副产物排除，保持真空室的清洁。

二、ICP刻蚀工艺的特点1. 高刻蚀速率：ICP刻蚀工艺由于利用了高能离子轰击硅片表面，因此具有较高的刻蚀速率，可在短时间内完成较深的刻蚀。

2. 高刻蚀选择性：ICP刻蚀工艺可根据所使用的刻蚀气体的不同，实现对不同材料的选择性刻蚀。

这对于多层结构的刻蚀非常重要。

3. 高刻蚀均匀性：ICP刻蚀工艺利用等离子体对硅片表面进行刻蚀，其刻蚀均匀性较好，可以得到较为平坦的表面。

4. 低表面粗糙度：由于ICP刻蚀工艺对硅片表面的刻蚀是通过离子轰击实现的，因此其表面粗糙度较低。

5. 环境友好：ICP刻蚀工艺不需要使用有机溶剂等对环境有害的化学物质，对环境的影响较小。

三、ICP刻蚀工艺的应用ICP刻蚀工艺广泛应用于半导体制造中的多个领域，如集成电路、光学器件、微机电系统等。

在集成电路制造中，ICP刻蚀工艺可用于刻蚀金属线、多晶硅、氮化硅等材料，用于制作电路的导线、晶体管等结构。

在光学器件制造中，ICP刻蚀工艺可用于刻蚀光波导、光栅等结构，用于制作光通信器件、光传感器等。

在微机电系统制造中，ICP刻蚀工艺可用于刻蚀微结构、微通道等，用于制作微流体芯片、压力传感器等。

刻蚀设备与工艺介绍刻蚀是一种重要的微纳加工技术，用于从薄膜或器件上去除材料以形成所需的图案和结构。

刻蚀可以用于制造各种微纳器件，如集成电路、光子学器件、传感器和微机电系统（MEMS）等。

在刻蚀过程中，通过控制刻蚀设备和工艺参数，可以实现所需的刻蚀深度、尺寸和形状。

刻蚀设备通常包括刻蚀机、刻蚀槽和辅助设备。

刻蚀机是刻蚀的核心设备，主要包括物理刻蚀机和化学刻蚀机。

物理刻蚀机主要通过物理方法，如离子轰击、物理挥发和物理溅射等，去除材料。

常见的物理刻蚀机有反应离子刻蚀（RIE）机、平行板刻蚀机和电子束刻蚀机等。

化学刻蚀机通过化学反应去除材料，常见的化学刻蚀机有浸没式刻蚀机和喷雾式刻蚀机等。

辅助设备包括真空系统、气体供给系统、温控系统和控制系统等，用于提供所需的刻蚀环境和参数控制。

刻蚀工艺是刻蚀的关键，它决定了刻蚀速率、选择比和表面质量等。

常见的刻蚀工艺包括湿刻蚀、干刻蚀和等离子体刻蚀等。

湿刻蚀是一种在液体介质下进行的刻蚀工艺，常用的刻蚀液有酸、碱和溶剂等。

湿刻蚀可以实现高选择性和较大的刻蚀深度，但其刻蚀速率较慢且难以控制。

干刻蚀是一种在气体介质中进行的刻蚀工艺，常用的气体有氧气、氮气和氟化物等。

干刻蚀速率较快且易于控制，但选择比较低且表面质量较差。

等离子体刻蚀是一种在等离子体条件下进行的刻蚀工艺，通过将气体电离产生等离子体，利用等离子体的化学反应和物理效应实现刻蚀。

等离子体刻蚀具有高选择性、较大的刻蚀速率和良好的表面质量，广泛应用于集成电路和光子学器件等领域。

刻蚀工艺的参数对刻蚀结果有重要影响，包括刻蚀气体、功率、压力、温度和刻蚀时间等。

不同的刻蚀工艺需要不同的参数组合，需要通过实验和优化来确定最佳参数。

刻蚀设备和工艺在微纳加工中起着至关重要的作用，它们决定了刻蚀的效率和质量。

随着微纳加工技术的不断发展，刻蚀设备和工艺将进一步提高，以适应更多元化的应用需求。

刻蚀相关知识点总结刻蚀技术主要分为湿法刻蚀和干法刻蚀两种。

湿法刻蚀是在溶液中通过化学反应去除材料表面的工艺，而干法刻蚀是在气相中通过物理或化学反应去除材料表面的工艺。

下面将详细介绍刻蚀的相关知识点。

一、刻蚀的基本原理1. 湿法刻蚀原理湿法刻蚀是利用化学溶液对材料表面进行腐蚀或溶解的工艺。

湿法刻蚀的原理是在溶液中加入具有特定功能的化学试剂，使其与被刻蚀物质发生化学反应，从而去除材料表面的部分物质。

湿法刻蚀通常可以实现较高的刻蚀速率和较好的表面质量，但需要考虑溶液中的成分和温度对环境的影响。

2. 干法刻蚀原理干法刻蚀是利用气相中的等离子体或化学反应对材料表面进行腐蚀或清除的工艺。

干法刻蚀的原理是在高能离子束或化学气体的作用下，使被刻蚀物质表面发生物理或化学反应，从而去除材料表面的部分物质。

干法刻蚀通常可以实现更高的加工精度和更好的表面质量，但需要考虑设备的复杂性和成本的影响。

二、刻蚀的工艺参数1. 刻蚀速率刻蚀速率是刻蚀过程中单位时间内去除的材料厚度，通常以单位时间内去除的厚度为单位。

刻蚀速率的选择需要综合考虑刻蚀材料的性质、刻蚀条件、刻蚀设备和加工要求等因素。

2. 刻蚀选择性刻蚀选择性是指在多种材料叠加或混合结构中选择性地去除某一种材料的能力。

刻蚀选择性的选择需要考虑被刻蚀材料和其它材料之间的化学反应性和物理性质的差异，以实现精确的刻蚀。

3. 刻蚀均匀性刻蚀均匀性是指在整个刻蚀过程中去除材料的厚度分布情况。

刻蚀均匀性的选择需要考虑刻蚀设备和刻蚀条件对被刻蚀物质的影响，以实现均匀的刻蚀。

4. 刻蚀深度控制刻蚀深度控制是指在整个刻蚀过程中去除材料的深度分布情况。

刻蚀深度控制的选择需要综合考虑刻蚀设备和刻蚀条件对被刻蚀物质的影响，以实现精确的刻蚀深度。

5. 刻蚀环境控制刻蚀环境控制是指在整个刻蚀过程中对刻蚀环境（如溶液中的成分、气相中的气体、温度和压力等）的控制。

刻蚀环境控制的选择需要考虑被刻蚀材料的特性和加工的要求，以实现良好的刻蚀效果。
