精心整理目录冷轧卷缺陷辊印 (2)粘结 (3)咯伤 (4)边裂 (5)平整纹 (7)划伤 (8)05011.图例2.陷；②平整辊印与轧机辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧机辊印伤疤处发暗，有一定的粗糙度。
3.产生原因及危害①轧钢辊表面受损；②轧辊表面粘有异物；③退火过程产生氧化皮后，脱落粘附在平整机轧辊上，平整时产生；④生产过程中其它辊面受损。
危害：①外观不良，加工(冲压)时易发生破裂；②影响镀层效果。
4.5.05021.图例2.②一般粘结分三种：月牙状、折皱状、以及牡丹花状，一般存在于罩式炉的生产中才会产生此缺陷3.产生原因及危害①板形不良②轧机卷取张力过大③退火冷却速度过快④退火前钢卷边部受冲击危害：外观不良，加工（冲压）时易发生破裂4.预防及消除方法①保证前工序板形良好；②退火工艺周期的适当调整；轧机的卷取张力的调整，以及根据轧钢过程中材质和5.05031.图例2.3.①生产过程中各辊上粘有凸起的异物引起；②钢卷摆放位置有异物，导致产生；③小车压痕；④行车吊钩撞击后产生对产品的影响。
危害：①外观不良，镀层后更加明显；②制造用面板无法使用。
4.预防及消除方法①生产过程中对辊面的检查,发现不良及时处理；②钢卷应搬运在适当的优越位置（放置位置环境良好）；③对操作工教育，提高操作水平；5.05041.图例2.3.③在酸洗过程中，带钢跑偏或浪形严重导致边部与设备摩擦，边部间断轻折边，经冷轧后边部形成锯齿状；④带钢成分异常；危害：①对产品的外观有直接的影响；②边部无法镀层。
③后道工序生产过程中可能导致断带事故。
4.预防及消除方法①吊运的时候防止撞伤；②酸洗过程中，对中装置适当的调整避免跑偏事故；③严格控制带钢成分及原料卷形、板形缺陷。
5.05051.图例2.3.危害：①对产品的外观有直接的影响；②产品要冲压或深加工时很容易造成开裂。
4.预防及消除方法①应保持轧钢及平整压下量的均衡；②需保持工作辊的适当弯曲度及钢带的对中；③在酸洗过程中对钢带厚度实测，确认热轧的厚度是否均匀。

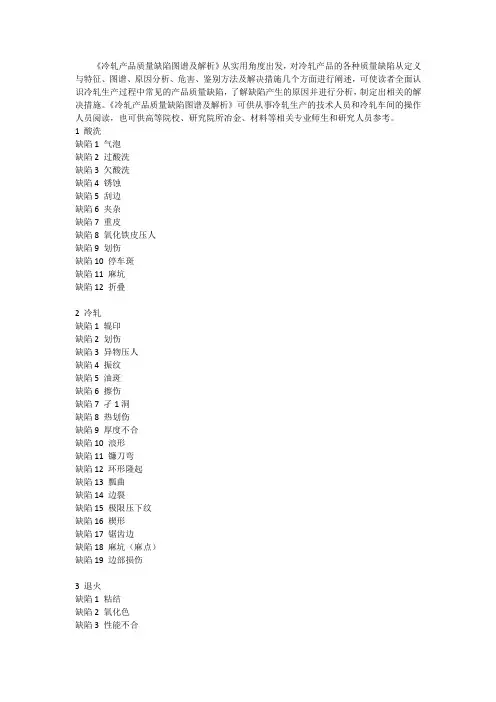

《冷轧产品质量缺陷图谱及解析》从实用角度出发，对冷轧产品的各种质量缺陷从定义与特征、图谱、原因分析、危害、鉴别方法及解决措施几个方面进行阐述，可使读者全面认识冷轧生产过程中常见的产品质量缺陷，了解缺陷产生的原因并进行分析，制定出相关的解决措施。
《冷轧产品质量缺陷图谱及解析》可供从事冷轧生产的技术人员和冷轧车间的操作人员阅读，也可供高等院校、研究院所冶金、材料等相关专业师生和研究人员参考。
1 酸洗缺陷1 气泡缺陷2 过酸洗缺陷3 欠酸洗缺陷4 锈蚀缺陷5 刮边缺陷6 夹杂缺陷7 重皮缺陷8 氧化铁皮压人缺陷9 划伤缺陷10 停车斑缺陷11 麻坑缺陷12 折叠2 冷轧缺陷1 辊印缺陷2 划伤缺陷3 异物压人缺陷4 振纹缺陷5 油斑缺陷6 擦伤缺陷7 孑1洞缺陷8 热划伤缺陷9 厚度不合缺陷10 浪形缺陷11 镰刀弯缺陷12 环形隆起缺陷13 瓢曲缺陷14 边裂缺陷15 极限压下纹缺陷16 楔形缺陷17 锯齿边缺陷18 麻坑（麻点）缺陷19 边部损伤3 退火缺陷1 粘结缺陷2 氧化色缺陷3 性能不合缺陷4 脱碳缺陷5 压边缺陷6 碳化边缺陷7 黑带缺陷8 表面炭黑缺陷9 对流盘印缺陷10 退火氧化铁皮4 平整缺陷1 辊印缺陷2 卷轴印缺陷3 非平整边缺陷4 平整花缺陷5 擦伤缺陷6 橘皮缺陷7 褶皱缺陷8 色差缺陷9 斑迹缺陷10 横纹5 精整缺陷1 宽度不合缺陷2 毛刺缺陷3 边丝缺陷4 翻边缺陷5 刀印缺陷6 长度不合缺陷7 切斜缺陷8 拉矫纹缺陷9 清洗液残留缺陷10 清洗黑印缺陷11 边部剪切不净缺陷12 拉矫横纹6 热镀锌缺陷1 漏镀缺陷2 锌层脱落缺陷3 锌粒缺陷4 锌花不良缺陷5 灰色锌层缺陷6 气刀条痕缺陷7 厚边缺陷8 锌流纹缺陷9 锌凸起缺陷11 光整花缺陷12 钝化斑缺陷13 划痕缺陷14 浪形缺陷15 色差缺陷16 白锈缺陷17 重皮、夹杂缺陷18 镀层过薄／过厚缺陷19 停车废缺陷20 表面黑点缺陷21 钢卷折痕缺陷22 宽度不合缺陷23 气刀刮痕缺陷24 锌疤缺陷25 非光整边缺陷26 拉矫纹7 彩涂缺陷1 漏涂缺陷2 漆层划伤缺陷3 涂层脱落缺陷4 气泡缺陷5 发花缺陷6 色差缺陷7 缩孔缺陷8 条痕缺陷9 辊痕缺陷10 浮色缺陷11 T弯不合缺陷12 背面漆粘结缺陷13 涂层凸起点缺陷14 漆膜粉化缺陷15 滴焦油缺陷16 针孔缺陷17 透色（渗色）8 电镀锡缺陷1 划伤缺陷2 擦伤缺陷3 白边缺陷4 烧点缺陷5 针孔（麻点）缺陷6 白点（白印）缺陷8 堆锡缺陷9 表面污斑缺陷10 淬水斑缺陷11木纹缺陷12 锡层均匀性差缺陷13 色差缺陷14 锡层脱落缺陷15 辊印缺陷16 浪形缺陷17 黄斑缺陷18 未软熔9 其他缺陷缺陷1锈蚀缺陷2 硌痕缺陷3 涂油不均缺陷4 碰伤缺陷5 包装破损缺陷6 塌卷缺陷7 塔形缺陷8 扁卷缺陷9 溢出缺陷10 松卷缺陷11 卷取不良缺陷12 气泡参考文献。
铝合金冷轧产品缺陷分析集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）铝合金冷轧产品缺陷分析目录第一章绪论 (1)第二章表面缺陷的定义、特征及产生原因 (2)2.1划伤 (2)2.2擦伤 (2)2.3粘伤 (3)2.4 印痕（辊印） (3)2.5腐蚀 (4)2.6油斑 (5)2.7裂边 (6)2.8波浪 (7)2.9 压过划痕 (8)2.10松树枝状花纹 (8)2.11明暗条纹 (9)2.12非金属压入 (10)2.13金属压入 (10)2.14 碰伤 (11)2.15水痕 (12)2.16 表面污痕（花脸） (12)2.17表面气泡 (13)2.18 滑移线 (13)2.19侧边弯曲 (14)2.20包铝层错动 (14)2.21粘铝 (14)2.23过烧 (15)2.24压折 (15)2.25乳液痕 (16)2.26折伤 (16)2.27油粘 (17)2.28横波 (17)2.29贯穿气孔 (17)2.30翘边（荷叶边） (18)2.31大晶粒 (18)2.32 松卷 (18)2.33 毛刺 (19)2.34串层 (19)2.35 塔形 (20)第一章绪论质量是企业的生命，是开拓和巩固市场的金钥匙。
生产出合格、高质量的产品是车间的第一要务，也是生产管理人员和操作人员需要遵循的第一准则。
为提高冷轧制造中心的产品质量、产品合格率和生产效率，特编写本手册。
第二章表面缺陷的定义、特征及产生原因2.1划伤2.2擦伤2.3粘伤2.4 印痕（辊印）2.5腐蚀2.6油斑2.7裂边2.8波浪2.9 压过划痕2.10松树枝状花纹2.11明暗条纹2.12非金属压入2.13金属压入2.14 碰伤2.15水痕2.16 表面污痕（花脸）2.17表面气泡2.18 滑移线2.19侧边弯曲2.20包铝层错动2.21粘铝2.23过烧2.24压折2.25乳液痕2.26折伤2.27油粘2.28横波2.29贯穿气孔2.30翘边（荷叶边）2.31大晶粒2.32 松卷2.33 毛刺2.34串层2.35 塔形。
目录冷轧卷缺陷辊印 (2)粘结 (3)咯伤 (4)边裂 (5)平整纹 (7)划伤 (8)平整液斑 (9)乳化液斑 (10)锈蚀 (11)氧化色 (12)黑带斑 (13)振痕 (14)横纹 (15)脱脂液斑 (16)油烧斑 (17)折痕 (18)擦伤 (19)浪形 (20)刀痕 (21)孔洞 (22)鼓 (23)氧化铁皮压入 (24)夹杂、分层 (25)0501 辊印1. 图例2. 缺陷特征①沿轧制方向有周期性的，板面有点状、块状、条状突起或凹陷进去的有间隔的缺陷；②平整辊印与轧机辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧机辊印伤疤处发暗，有一定的粗糙度。
3. 产生原因及危害①轧钢辊表面受损；②轧辊表面粘有异物；③退火过程产生氧化皮后，脱落粘附在平整机轧辊上，平整时产生；④生产过程中其它辊面受损。
危害：①外观不良，加工(冲压)时易发生破裂；②影响镀层效果。
4. 预防及消除方法①需要防止由各种杂质飞入钢带影响辊面质量②对轧钢及平整过程中工作辊的硬度确认（爆辊）③退火时保护气体的纯净度保证，防止氧化皮的产生5. 检查判断用肉眼检查；允许存在轻微无手感的辊印。
0502粘结1. 图例2. 缺陷特征①进行退火过程中,钢板与钢板之间紧密紧贴(张力偏大),然后到平整将紧贴的部分分离以形成月牙状的伤痕,间断或连续发生于钢板表面的同一位置②一般粘结分三种：月牙状、折皱状、以及牡丹花状，一般存在于罩式炉的生产中才会产生此缺陷3. 产生原因及危害①板形不良②轧机卷取张力过大③退火冷却速度过快④退火前钢卷边部受冲击危害：外观不良，加工（冲压）时易发生破裂4. 预防及消除方法①保证前工序板形良好；②退火工艺周期的适当调整；轧机的卷取张力的调整，以及根据轧钢过程中材质和压下率的适合度来相应的调整退火周期；③退火机组的热电偶彻底正确管理。
5. 检查判断用肉眼检查；允许存在轻微无手感的粘接印（LED、面板料不允许）。
0503咯伤1. 图例2. 缺陷特征①有一定周期性的压痕：异物粘附于辊子上，然后再被印于板面上；②没有周期性的压痕：异物粘附于钢带上，由于张力大，经过辊子时产生；③压痕一般存在钢带表面，一面凹陷另一面同一位置相对应突起。

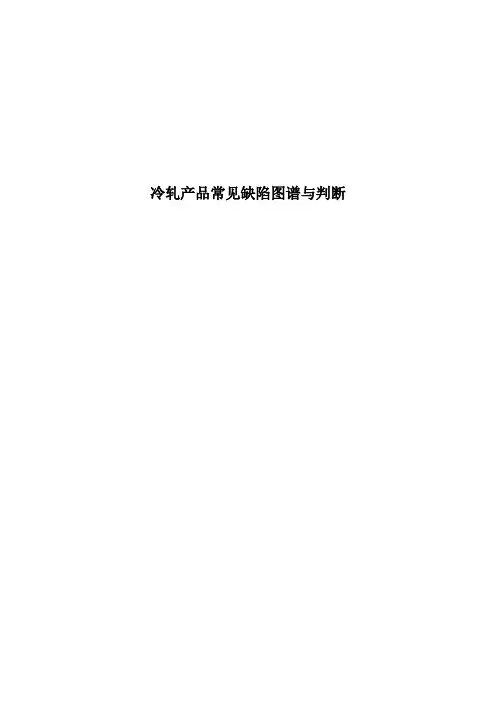

冷轧产品常见缺陷图谱与判断目录结疤 (4)表面夹杂-------------------------------------------- ■(5) 分层------------------------------------------------ (6)氧化铁皮压入--------------------------------------- (7)辊印------------------------------------------------ (8)压痕(压印、压坑) (9)扁卷------------------------------------------------ (10)瓢曲 (11)镰刀弯--------------------------------------------- (12)折迭------------------------------------------------ (13)边裂------------------------------------------------ (14)气泡------------------------------------------------ (15)折皱 (16)舌U 伤—(T7) ---------------------------------- -擦伤(划伤、划痕) ----------- ------------------------ (18)撞伤------------------------------------------------ (19)切斜------------------------------------------------ (20)欠酸淤---------------------------------------------- (21)过酸洽---------------------------------------------- (22) 停车飪---------------------------------------------- (23) 浪形 (24)氧化込............................................. . (25) 振动_______________________________________________ (26) 平坦址---------------------------------------------- (27) 粘结------------------------------------------------ (28) 塔形------------------------------------------------ (29) 溢出边............................................. . (30) 卷取擦伤-------------------------------------------- (31)锈蚀---------------------------------------------- (32) 松卷---------------------------------------------- (33) 凸包(起筋、隆起、鼓包) ---------------------------- (34) 厚度不-------------------------------------------- (35) 长度不-------------------------------------------- (36) 平坦纹-------------------------------------------- (37)孔洞---------------------------------------------- 黄■斑............................................ 黑斑______________________________________________ (38)(39)(40)1•缺陷名称：结疤定义与外观：附着在钢带表面，形状不规则翘起的金属薄片称结疤。
冷轧产品常见缺陷图谱与判断目录结疤（4）表面夹杂（5）分层（6）氧化铁皮压入（7）辊印（8）压痕（压印、压坑）（9）扁卷 (10）瓢曲 (11）镰刀弯 (12）折迭（13）边裂（14）气泡（15）折皱（16）刮伤（17）擦伤（划伤、划痕）（18）撞伤（19）切斜（20）欠酸洗（21）过酸洗（22）停车斑（23）浪形（24）氧化色（25）振动纹（26）平整斑（27）粘结（28）塔形（29）溢出边（30）卷取擦伤（31）锈蚀（32）松卷（33）凸包（起筋、隆起、鼓包）（34）厚度不合（35）长度不合（36）平整纹（37）孔洞（38）黄斑（39）黑斑（40）1.缺陷名称：结疤定义与外观：附着在钢带表面，形状不规则翘起的金属薄片称结疤。
呈现叶状、羽状、条状、鱼鳞状、舌端状等。
结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落叫闭口结疤；另一种是与钢的本体没有连结，但粘合在板面上，易于脱落，脱落后形成较光滑的凹坑称之开口结疤。
成因：●冷轧基板表面原有的结疤、翘皮等缺陷未挑出，经冷轧后残留在钢带表面上；●冷轧时钢板表面粘附异物，经轧制压入钢带表面。
危害：导致后续加工使用过程中出现金属剥离或者产生孔洞。
预防及消除方法:加强冷轧基板的检查，检查推断:●用肉眼检查；●不同意存在结疤缺陷，通常判利用品或者下列等级,对局部结疤缺陷，同意切除带有结疤部分带钢的方法清除。
如结疤已脱落，则比照压痕缺陷处理,若深度没有超出有关标准规定,能够参照相应标准进行判定。
2.缺陷名称：表面夹杂定义与外观：冷轧基板皮下或者表面非金属夹杂、夹渣在冷轧加工过程中破裂而暴露在钢带表面，通常呈点状、块状、线状或者长条状无规律的分布在薄板的表面。
其颜色通常呈棕红色、黄褐色、灰白色或者灰黑色。
成因：冷轧基板皮下夹杂轧后暴露或者基板的表面原有夹杂轧后残留在带钢表面（炼钢浇铸原因）。
危害：可能导致后续加工过程中产生孔洞、开裂、分层。
预防及消除方法:●严格遵守浇铸制度●加强冷轧基板表面质量检查。

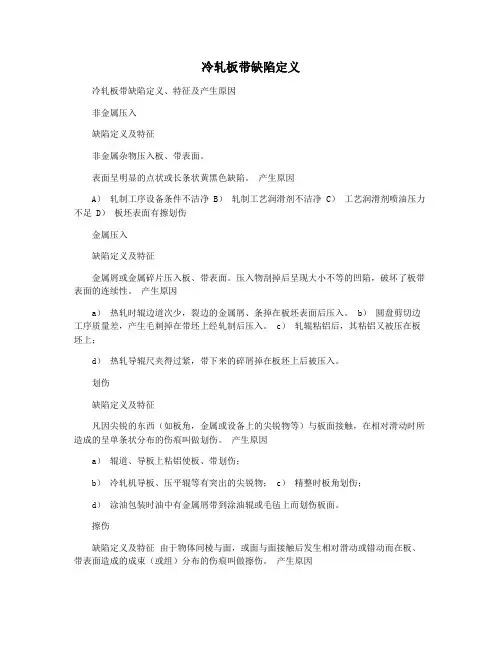

冷轧板带缺陷定义冷轧板带缺陷定义、特征及产生原因非金属压入缺陷定义及特征非金属杂物压入板、带表面。
表面呈明显的点状或长条状黄黑色缺陷。
产生原因A）轧制工序设备条件不洁净 B）轧制工艺润滑剂不洁净 C）工艺润滑剂喷油压力不足 D）板坯表面有擦划伤金属压入缺陷定义及特征金属屑或金属碎片压入板、带表面。
压入物刮掉后呈现大小不等的凹陷，破坏了板带表面的连续性。
产生原因a）热轧时辊边道次少，裂边的金属屑、条掉在板坯表面后压入。
b）圆盘剪切边工序质量差，产生毛刺掉在带坯上经轧制后压入。
c）轧辊粘铝后，其粘铝又被压在板坯上；d）热轧导辊尺夹得过紧，带下来的碎屑掉在板坯上后被压入。
划伤缺陷定义及特征凡因尖锐的东西（如板角，金属或设备上的尖锐物等）与板面接触，在相对滑动时所造成的呈单条状分布的伤痕叫做划伤。
产生原因a）辊道、导板上粘铝使板、带划伤；b）冷轧机导板、压平辊等有突出的尖锐物； c）精整时板角划伤；d）涂油包装时油中有金属屑带到涂油辊或毛毡上而划伤板面。
擦伤缺陷定义及特征由于物体间棱与面，或面与面接触后发生相对滑动或错动而在板、带表面造成的成束（或组）分布的伤痕叫做擦伤。
产生原因a）板带在加工生产过程中与导路、设备接触时，产生相对摩擦而造成擦伤； b）冷轧卷断面不齐正，在立式退火炉时产生错动、层与层之间长生擦伤； c）精整验收和包装操作不当产生板间滑动而造成擦伤； d）冷轧时张力不当，开卷时产生层间错动而产生擦伤。
碰伤（凹陷）缺陷定义及特征铝板、铝卷于其它物体碰撞后在板、带表面或断面产生的伤痕。
该缺陷发生在铝板、铝卷的表面或断面，且大多数在凹陷边际有被挤出的金属存在。
产生原因a）板、卷在搬运或存放过程中与其它物体相碰撞产生； b）板、卷在退火料架或底盘上有其他突出物顶撞而产生。
粘伤缺陷定义及特征因板间或带材卷层间压力过大造成板、带表面呈点状、片状或条状的伤痕。
粘伤产生时往往上下板片（或卷层）呈现对称性，有时呈周期性。
表面检查线缺陷检查Inspection Line Surface Defect Checking钢带轧制表面缺陷分析Catalogue of Surface DefectsTexture Rolled Steel Strip缺陷目录Index of contents1. Scratches, longitudinal 纵向擦伤 22. Scratches, transversal 横向擦伤 33. Grooves 凹痕 44. Remains of quenching medium 淬火介质残留 55. Pimples (roll defect) 钢带表面皮疹（轧辊缺陷） 66. Scales (roll defect) 刻痕（轧辊缺陷）77. Rolling marks, transversal lines 轧印，横向轧线88. Rolling marks, cross defect 轧印，交叉类型99. Chatter marks 振颤印1010. Rokes 纵裂纹1111. Shell 剥落1212. Holes 孔洞1313. Inrolled external particles 杂质轧入1414. Scratches with internal cracks 内裂纹滑痕1515. Grinding martensite 抛光状马氏体16Type of defect(缺陷类型) Scratches, longitudinal纵向擦伤Definition说明Surface defects in rolling direction. 沿轧制方向产生Appearance缺陷形貌Defects in rolling direction of various sizes, which are either open or closed.缺陷沿轧制方向产生，有各种尺寸，缺陷形式可能是开放的或封闭的Picture缺陷照片V = 6.3 : 1R max = 6.55 μmCause of defect缺陷成因Defects can occur in most production steps of cold rolling, due to running strip over edges orridges of machine parts or pre-stripper (overrolled particles in guides etc).在冷轧生产的各个环节都可能产生该种缺陷，比如钢带的利边、设备的棱角或钢带导位上的小杂质都可能造成该缺陷。
第九篇冷轧板卷目录第九篇冷轧板卷 (195)9.1结疤 (198)9.2气泡 (200)9.3表面夹杂 (201)9.4分层 (202)9.5 孔洞 (203)9.6 压入氧化铁皮 (205)9.7 麻点 (207)9.8欠酸洗 (209)9.9过酸洗 (211)9.10 停车斑 (212)9.11辊印 (213)9.12 压印(压痕) (214)9.13 边裂 (215)9.14 浪形 (217)9.15 粘结 (219)9.16氧化色 (220)9.17乳化液斑 (222)9.18平整斑 (223)9.19锈蚀 (224)9.20划伤（划痕） (225)9.21横折印 (226)1969.22塔形 (228)9.23溢出边 (230)9.24擦伤 (231)9.25扁卷 (232)9.26松卷 (233)9.27喇叭卷 (235)9.28 鼓包 (236)9.29楔形 (238)9.30厚度不合 (240)9.31宽度不合 (242)9.32长度不合 (243)9.33切斜 (244)9.34镰刀弯 (246)1979.1结疤图9-1-11、缺陷特征钢板表面有形状不规则翘起的金属薄片称结疤。
呈现叶状、羽状、条状、鱼鳞状、舌端状等。
结疤分为两种，一种与钢的本体相连结，并折合到板面上不易脱落；另一种与钢的本体没有连结，易于脱落，脱落后形成较光滑的凹坑。
2、产生原因及危害①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢板表面上。
②板坯表面留有火焰清理后的残渣，在轧制中压入钢板表面。
危害：导致后序加工使用过程中出现金属剥离、产生孔洞。
3、预防及消除方法加强热轧带钢质量验收，切除存在结疤缺陷的的部位。
4、检查判断198①肉眼检查。
②钢板表面不允许存在结疤缺陷。
1999.2气泡图9-2-1 图9-2-21、缺陷特征钢板表面无规律分布的圆形或椭圆形凸包，有时呈蚯蚓式的直线状，其外缘比较光滑，内有气体；当气泡轧破后，钢板表面出现破裂。
