金属探测仪的设计与制作

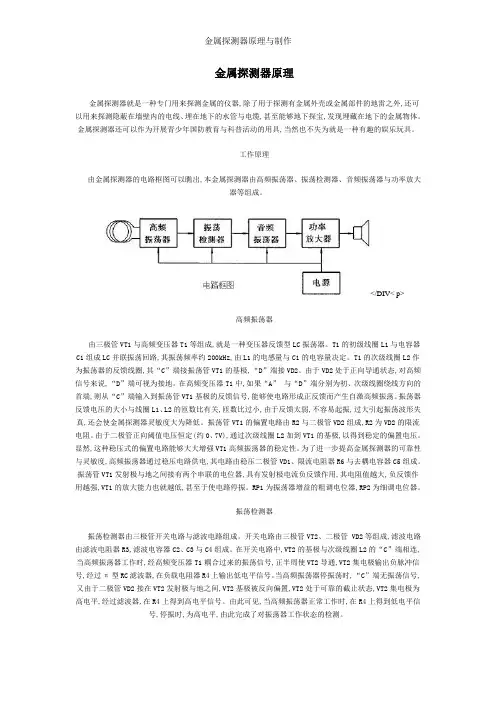

金属探测器原理金属探测器就是一种专门用来探测金属的仪器,除了用于探测有金属外壳或金属部件的地雷之外,还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管与电缆,甚至能够地下探宝,发现埋藏在地下的金属物体。

金属探测器还可以作为开展青少年国防教育与科普活动的用具,当然也不失为就是一种有趣的娱乐玩具。

工作原理由金属探测器的电路框图可以瞧出,本金属探测器由高频振荡器、振荡检测器、音频振荡器与功率放大器等组成。

</DIV< p>高频振荡器由三极管VT1与高频变压器T1等组成,就是一种变压器反馈型LC振荡器。

T1的初级线圈L1与电容器C1组成LC并联振荡回路,其振荡频率约200kHz,由L1的电感量与C1的电容量决定。

T1的次级线圈L2作为振荡器的反馈线圈,其“C”端接振荡管VT1的基极,“D”端接VD2。

由于VD2处于正向导通状态,对高频信号来说,“D”端可视为接地。

在高频变压器T1中,如果“A” 与“D”端分别为初、次级线圈绕线方向的首端,则从“C”端输入到振荡管VT1基极的反馈信号,能够使电路形成正反馈而产生自激高频振荡。

振荡器反馈电压的大小与线圈L1、L2的匝数比有关,匝数比过小,由于反馈太弱,不容易起振,过大引起振荡波形失真,还会使金属探测器灵敏度大为降低。

振荡管VT1的偏置电路由R2与二极管VD2组成,R2为VD2的限流电阻。

由于二极管正向阈值电压恒定(约0、7V),通过次级线圈L2加到VT1的基极,以得到稳定的偏置电压。

显然,这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。

为了进一步提高金属探测器的可靠性与灵敏度,高频振荡器通过稳压电路供电,其电路由稳压二极管VD1、限流电阻器R6与去耦电容器C5组成。

振荡管VT1发射极与地之间接有两个串联的电位器,具有发射极电流负反馈作用,其电阻值越大,负反馈作用越强,VT1的放大能力也就越低,甚至于使电路停振。

RP1为振荡器增益的粗调电位器,RP2为细调电位器。

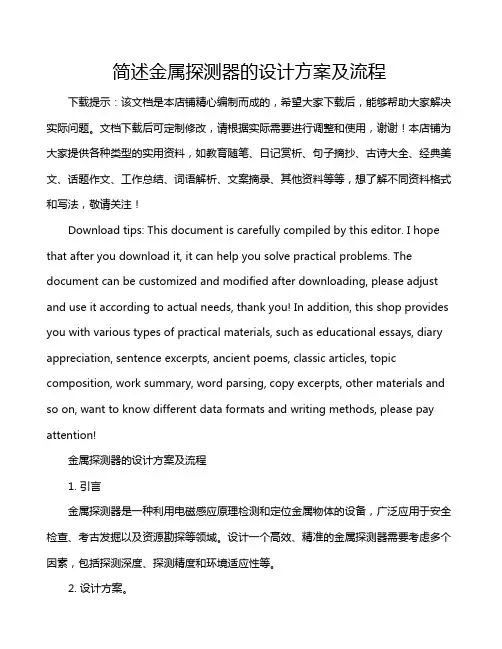

简述金属探测器的设计方案及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!金属探测器的设计方案及流程1. 引言金属探测器是一种利用电磁感应原理检测和定位金属物体的设备，广泛应用于安全检查、考古发掘以及资源勘探等领域。

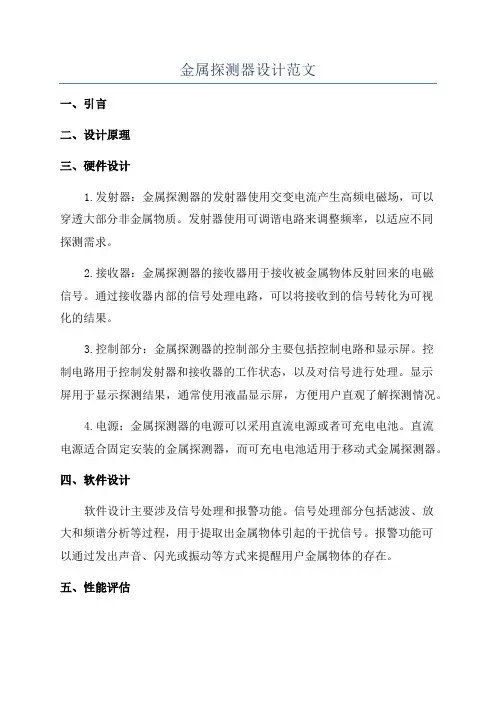

金属探测器设计范文一、引言二、设计原理三、硬件设计1.发射器：金属探测器的发射器使用交变电流产生高频电磁场，可以穿透大部分非金属物质。

发射器使用可调谐电路来调整频率，以适应不同探测需求。

2.接收器：金属探测器的接收器用于接收被金属物体反射回来的电磁信号。

通过接收器内部的信号处理电路，可以将接收到的信号转化为可视化的结果。

3.控制部分：金属探测器的控制部分主要包括控制电路和显示屏。

控制电路用于控制发射器和接收器的工作状态，以及对信号进行处理。

显示屏用于显示探测结果，通常使用液晶显示屏，方便用户直观了解探测情况。

4.电源：金属探测器的电源可以采用直流电源或者可充电电池。

直流电源适合固定安装的金属探测器，而可充电电池适用于移动式金属探测器。

四、软件设计软件设计主要涉及信号处理和报警功能。

信号处理部分包括滤波、放大和频谱分析等过程，用于提取出金属物体引起的干扰信号。

报警功能可以通过发出声音、闪光或振动等方式来提醒用户金属物体的存在。

五、性能评估在金属探测器的设计中，需要评估其灵敏度、稳定性和抗干扰能力等性能。

灵敏度指的是检测金属物体的能力，即探测到金属物体的最小尺寸和最大探测深度。

稳定性指的是金属探测器在长期使用过程中的工作状态是否稳定。

抗干扰能力指的是金属探测器在环境电磁干扰下是否能够正常工作。

六、实验结果与分析通过对金属探测器进行实验，可以验证设计的有效性。

实验结果显示，金属探测器具有较高的灵敏度和稳定性，可以可靠地检测到金属物体。

同时，在强电磁干扰下，金属探测器也能够正常工作。

七、结论金属探测器是一种重要的电子设备，具有广泛的应用前景。

本设计基于金属物体与电磁场之间的相互作用，通过发射和接收电磁波的方式实现金属物体的探测。

通过实验验证，金属探测器具有较高的灵敏度、稳定性和抗干扰能力。

八、展望未来的金属探测器设计可以进一步提升探测效率和准确性。

可以引入更先进的信号处理技术，提高对金属物体的识别能力。

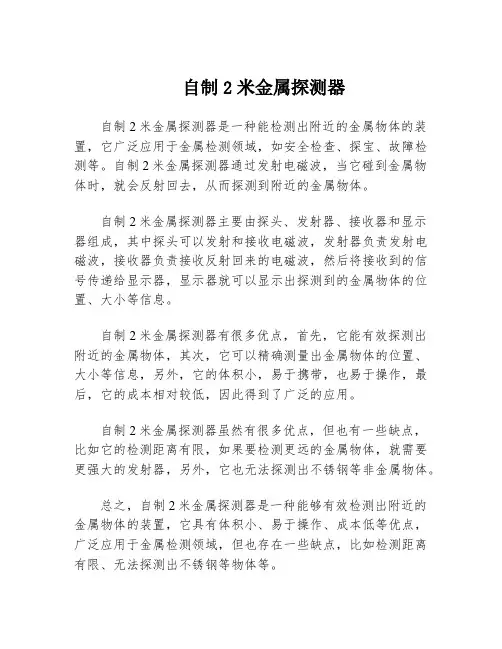

自制2米金属探测器
自制2米金属探测器是一种能检测出附近的金属物体的装置，它广泛应用于金属检测领域，如安全检查、探宝、故障检测等。

自制2米金属探测器通过发射电磁波，当它碰到金属物体时，就会反射回去，从而探测到附近的金属物体。

自制2米金属探测器主要由探头、发射器、接收器和显示器组成，其中探头可以发射和接收电磁波，发射器负责发射电磁波，接收器负责接收反射回来的电磁波，然后将接收到的信号传递给显示器，显示器就可以显示出探测到的金属物体的位置、大小等信息。

自制2米金属探测器有很多优点，首先，它能有效探测出附近的金属物体，其次，它可以精确测量出金属物体的位置、大小等信息，另外，它的体积小，易于携带，也易于操作，最后，它的成本相对较低，因此得到了广泛的应用。

自制2米金属探测器虽然有很多优点，但也有一些缺点，比如它的检测距离有限，如果要检测更远的金属物体，就需要更强大的发射器，另外，它也无法探测出不锈钢等非金属物体。

总之，自制2米金属探测器是一种能够有效检测出附近的金属物体的装置，它具有体积小、易于操作、成本低等优点，广泛应用于金属检测领域，但也存在一些缺点，比如检测距离有限、无法探测出不锈钢等物体等。

自制简易金属探测器这是一个金属探测电路，它可以隔着地毯探测出地毯下的硬币或金属片。

这个小装置很适合动手自制。

一、元器件的准备???电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大，这样可以提高电路的灵敏度。

VD1-VD2为1N4148。

电阻均为1/8W。

???的孔，好。

???图2发光二极管亮为止。

然后用一金属物体接近电感探头的磁心端面，这时发光二极管会熄灭。

调整微调电阻器RP可以改变金属探测器的灵敏度，微调电阻器RP的阻值过大或过小电路均不能工作。

如果调整得好，电路的探测距离可达20mm。

但要注意金属探测器的电感探头不要离元器件太近，在装盒时不要使用金属外壳。

必要时也可以将金属探测器的电感探头引出，用非金属材料固定它。

??三、电路工作原理???金属探测器电路中的主要部分是一个处于临界状态的振荡器，当有金属物品接近电感L（即探测器的探头）时，线圈中产生的电磁场将在金属物品中感应出涡流，这个能量损失来源于振荡电路本身，相当于电路中增加了损耗电阻。

如果金属物品与线圈L较近，电路中的损耗加大，线圈值降低，使本来就处于振荡临界状态的振荡器停止工作。

从而控制后边发光二极管的亮灭。

??在这个电路中三极管VT1与外围的电感器和电容器构成了一个电容三点式振荡器。

它的交流等效电路（不考虑RP和R2的作用如图5所示，当图5中三极管基极有一正信号时，由于三极管的反向作用使它的集电极信号为负。

两个电容器两端的信号极性如图5所示，通过电容器的反馈，三极管基极上的信号与原来同相，由于这是正反馈，所以电路可以产生振荡，RP和R1的存在，消弱了电????RP减小VT3???VT3。

金属探测器原理金属探测器就是一种专门用来探测金属的仪器，除了用于探测有金属外壳或金属部件的地雷之外，还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管与电缆，甚至能够地下探宝，发现埋藏在地下的金属物体。

金属探测器还可以作为开展青少年国防教育与科普活动的用具，当然也不失为就是一种有趣的娱乐玩具。

工作原理由金属探测器的电路框图可以瞧岀，本金属探测器由高频振荡器、振荡检测器、音频振荡器与功率放大器等组成。

电①v/DIVv p>高频振荡器由三极管VT1与高频变压器T1等组成，就是一种变压器反馈型 LC振荡器。

T1的初级线圈L1与电容器 C1组成LC并联振荡回路，其振荡频率约200kHz,由L1的电感量与C1的电容量决定。

T1的次级线圈L2作为振荡器的反馈线圈，其“C”端接振荡管 VT1的基极，“D'端接 VD2由于VD2处于正向导通状态，对高频信号来说，“D'端可视为接地。

在高频变压器T1中，如果“ A与“D'端分别为初、次级线圈绕线方向的首端，则从“C”端输入到振荡管 VT1基极的反馈信号，能够使电路形成正反馈而产生自激高频振荡。

振荡器反馈电压的大小与线圈 L1、L2的匝数比有关，匝数比过小，由于反馈太弱，不容易起振，过大引起振荡波形失真，还会使金属探测器灵敏度大为降低。

振荡管VT1的偏置电路由R2与二极管VD2组成，R2为VD2的限流电阻。

由于二极管正向阈值电压恒定（约0、7V）,通过次级线圈L2加到VT1的基极，以得到稳定的偏置电压。

显然，这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。

为了进一步提高金属探测器的可靠性与灵敏度，高频振荡器通过稳压电路供电，其电路由稳压二极管 VD1、限流电阻器R6与去耦电容器C5组成。

振荡管VT1发射极与地之间接有两个串联的电位器，具有发射极电流负反馈作用，其电阻值越大，负反馈作用越强，VT1的放大能力也就越低，甚至于使电路停振。

简易金属探测器制作方法
简易金属探测器的制作方法比较简单，只需要几个小型元件即可完成，下面就一一介绍。

1、准备好必要的材料，首先购买合适的电池，一般使用9V正极电池；其次，买一个
容量为1000欧姆的电容，这是用来限制电力的；最后，购买一对绝缘耳机，用来感知金
属物体的位置。

2、把电池的正极接在电容的正极上，把电池的负极接在电容的负极上，把另一端的
电池接到电容的一端上；再把另一端的电池接到耳机的一端，另一端接到电容另一端。

3、将一端电池接在金属物体上，将另一端耳机接在耳机上，即可短暂性的听到声音，表明金属物体被成功检测到。

4、将电容电池分离，单独使用电容代替大段的金属物体，如果电容依然能够检测到
声音，表明构建的金属探测器成功完成。

以上就是简易金属探测器的完整的制作方法，制作完成之后，可以把探测器带出去探
测金属物体来检测金属物体的位置。

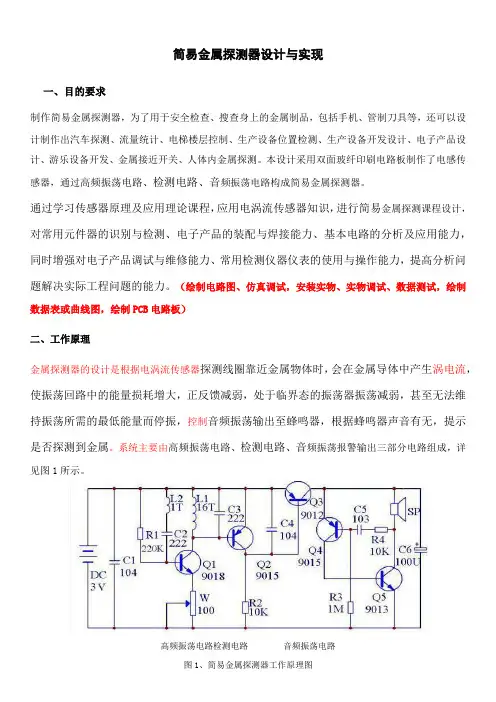

简易金属探测器设计与实现一、目的要求制作简易金属探测器，为了用于安全检查、搜查身上的金属制品，包括手机、管制刀具等，还可以设计制作出汽车探测、流量统计、电梯楼层控制、生产设备位置检测、生产设备开发设计、电子产品设计、游乐设备开发、金属接近开关、人体内金属探测。

本设计采用双面玻纤印刷电路板制作了电感传感器，通过高频振荡电路、检测电路、音频振荡电路构成简易金属探测器。

通过学习传感器原理及应用理论课程，应用电涡流传感器知识，进行简易金属探测课程设计，对常用元件器的识别与检测、电子产品的装配与焊接能力、基本电路的分析及应用能力，同时增强对电子产品调试与维修能力、常用检测仪器仪表的使用与操作能力，提高分析问题解决实际工程问题的能力。

（绘制电路图、仿真调试，安装实物、实物调试、数据测试，绘制数据表或曲线图，绘制PCB电路板）二、工作原理金属探测器的设计是根据电涡流传感器探测线圈靠近金属物体时，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振，控制音频振荡输出至蜂鸣器，根据蜂鸣器声音有无，提示是否探测到金属。

系统主要由高频振荡电路、检测电路、音频振荡报警输出三部分电路组成，详见图1所示。

高频振荡电路检测电路音频振荡电路图1、简易金属探测器工作原理图工作原理： Q1、L1、L2、C2、C3、R1、W组成高频振荡电路，调节电位器W，可以改变振荡级增益，使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。

Q2、Q3组成检测电路，电路正常振荡时，振荡电压交流电压超过0.6V时,Q2就会在负半周导通将C4放电短路，结果导致Q3截止；当探测线圈L1靠近金属物体时，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振，使Q2截止，R2给C4充电，Q3导通，给Q4、Q5组成的音频振荡电路供电工作，推动蜂鸣器发声。

金属探测器原理与制作金属探测器是一种利用电磁感应原理来探测金属物体的仪器。

它广泛应用于地质勘探、考古发掘、安检、金属检测等领域。

本文将介绍金属探测器的原理和制作方法。

首先，我们来了解一下金属探测器的原理。

金属探测器主要利用了电磁感应的原理。

当金属物体进入探测器的感应区域时，金属物体会改变感应线圈中的电磁场，从而产生感应电流。

这个感应电流会引起探测器发出声音或者显示信号，从而提示用户有金属物体存在。

因此，金属探测器的核心原理就是利用金属物体改变电磁场来实现探测的。

接下来，我们来讲一下金属探测器的制作方法。

首先，我们需要准备一些材料，包括线圈、电池、开关、蜂鸣器等。

然后，我们需要将线圈绕成一个圆环状，并且将其连接到电池和开关上。

接着，我们需要将蜂鸣器连接到线圈的另一端。

最后，我们将开关打开，金属探测器就可以工作了。

在制作金属探测器的过程中，需要注意一些细节。

首先，线圈的绕制需要均匀，以保证感应电流的稳定性。

其次，电池的选择也很重要，需要选用合适的电压和电流来保证金属探测器的灵敏度。

另外，蜂鸣器的安装位置也需要合理，以确保能够及时发出声音提示。

除了制作金属探测器，我们还可以对其进行一些改进。

例如，可以增加调节灵敏度的装置，以适应不同环境下的探测需求。

另外，还可以加入显示屏，用于直观显示金属物体的位置和大小。

这些改进可以提高金属探测器的实用性和性能。

总之，金属探测器是一种利用电磁感应原理来探测金属物体的仪器。

通过本文的介绍，我们了解了金属探测器的原理和制作方法，以及一些改进的思路。

希望本文能够对大家有所帮助，谢谢阅读！。

本科生毕业设计智能金属探测仪的设计与实现Design and implementation of intelligent metal detector学生姓名专业学号指导教师学院摘要本文着重介绍了一种基于AT89S52单片机控制的智能金属探测仪的硬件组成、软件设计、工作原理及主要功能。

该金属探测仪以AT89S52单片机为核心，采用线性霍尔元件UGN3503作为传感器，来感应金属涡流效应引起的通电线圈磁场的变化，并将磁场变化转化为电压的变化，单片机测得电压值，并与设定的电压基准值相比较后，决定是否探测到金属。

系统软件采用汇编语言编写。

在软件设计中，采用了数字滤波技术消除干扰，提高了探测器的抗干扰能力，确保了系统的准确性。

此外，文中还对影响金属探测仪的灵敏度与稳定性的因素进行了探讨，认为仪器的工作频率、检测线圈的尺寸及匝数等是影响灵敏度的主要因素；而应用现场的环境温度、湿度及线圈的制作工艺和供电电源的稳定程度是仪器稳定性的影响因素。

关键词：单片机金属探测仪线性霍尔元件电磁感应灵敏度AbstractThis paper describes the compositions of hardware and software, working principles and the functions of an intelligent metal detector which mainly consists of AT89S52 Single Chip Micyoco and linear Hall-Effect Sensor. The equipment adopts UGN3503U linear hall-effect sensor as probe to detect the magnetic field change of the centre of a search coil resulted from eddy current effect and turn this magnetic field change into voltage change. The SCM measures the peak value of voltage and compares it with reference voltage. Then determine whether detect metal or not. In case of detection of a metallic mass, the Metal Detector provides an acoustical and optical alarm. The systems software drops the assembler language to be written. Inside the software, the digital filter technology is utilized to eliminate the jamming. So the stability of system and the measuring veracity are improved. The effect of all factors on sensitivity and stability of Metal Detector are discussed in this paper. It is concluded that the operating frequency, the size of the search coil and turns are the main factors affected on the sensitivity of the instrument; the environment temperature and humidity in site, the winding technology of coils and the stability of power supply are the factors effected on stability of instrument.KEY WORDS：SCM (Single Chip Micyoco) Metal detector Linear hall-effect sensor Electric-magnetic induction sensitivity目录摘要 (I)Abstract (II)第1章分析探测金属的理论依据 (1)1．1 金属探测器的研究意义 (1)1．2 金属探测器的发展现状及发展趋势 (1)1．3 金属探测器理论依据 (2)1．4 主要性能分析 (3)第2章硬件电路设计 (5)2．1 系统组成 (5)2．2 电路原理图 (5)2．3 硬件电路功能描述 (6)2．3．1 线性霍尔传感器 (7)2．3．2 放大和峰值检波电路 (9)2．3．3 A/D转换电路 (10)2．4 系统控制单元 (13)2．5 显示警告电路 (15)2．6 电源电路 (15)2．7 整机工作原理描述 (16)第三章系统软件设计 (17)3．1 软件设计思想 (17)3．2 数字滤波及算法说明 (17)3．3 主程序流程图 (19)3．4 主要子程序模块设计 (19)3．4．1 初始化子程序 (19)3．4．2 中断服务程序 (20)3．4．3 数字滤波程序设计 (21)3．4．4 发光与报警模块 (23)第四章结论与展望 (25)4．1 结论 (25)4．2 展望 (25)参考文献 (27)致谢 (28)第1章分析探测金属的理论依据1．1 金属探测器的研究意义金属探测器作为一种最重要的安全检查设备，己被广泛地应用于社会生活和工业生产的诸多领域。

自制简易金属探测器标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]自制简易金属探测器这是一个金属探测电路，它可以隔着地毯探测出地毯下的硬币或金属片。

这个小装置很适合动手自制。

一、元器件的准备电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大，这样可以提高电路的灵敏度。

VD1-VD2为1N4148。

电阻均为1/8W。

金属探测器的探头是一个关键元件，它是一个带磁心的电感线圈。

磁心可选Φ10的收音机天线磁棒，截取15mm，再用绝缘板或厚纸板做两个直径为20mm的挡板，中间各挖一个Φ10mm的孔，然后套在磁心两端，如图1 所示。

最后Φ的漆包线在磁心上绕300匝。

这样做的探头效果最好。

如果不能自制，也可以买一只的成品电感器，但必须是那种绕在“工”字形磁心上的立式电感器，而且电感器的电阻值越小越好。

二、电路的制作与调试图2是金属探测器电原理图，图3是它的电路板安装图，图4是它的电路板元件安装图。

组装前将所用元器件的管脚引线处理干净并镀上锡。

对照三个图，依次将电阻器、二极管、电容器、三极管、发光二极管、微调电阻器焊到电路板上，再将电感探头、开关、电池夹连接到电路板上。

电路装好，检查无误就可以通电调试。

接通电源，将微调电阻器RP的阻值由大到小慢慢调整，直到发光二极管亮为止。

然后用一金属物体接近电感探头的磁心端面，这时发光二极管会熄灭。

调整微调电阻器RP可以改变金属探测器的灵敏度，微调电阻器RP的阻值过大或过小电路均不能工作。

如果调整得好，电路的探测距离可达20mm。

但要注意金属探测器的电感探头不要离元器件太近，在装盒时不要使用金属外壳。

必要时也可以将金属探测器的电感探头引出，用非金属材料固定它。

？三、电路工作原理金属探测器电路中的主要部分是一个处于临界状态的振荡器，当有金属物品接近电感L （即探测器的探头）时，线圈中产生的电磁场将在金属物品中感应出涡流，这个能量损失来源于振荡电路本身，相当于电路中增加了损耗电阻。

4种⽅法来制作⾦属探测器4 种⽅法:原理制作甚低频⾦属探测器脉冲感应⾦属探测器计算器收⾳机探测器⾃⼰制作⾦属探测器既有趣味，⼜能学到知识。

⾃制⾦属探测器能为你节省很⼤⼀笔开⽀，平时你可以带着它去寻宝，就等着⼩伙伴们纷纷投来艳羡的⽬光吧。

赶紧准备好⼀些基本的⼯具，跟着本指南学习制作⾦属探测器吧。

⽅法 1原理1.1了解⾦属探测器⼯作的原理。

理解了⾦属探测器⼯作的原理，寻宝才会顺利⽽有收获。

了解⾦属探测器⼯作的原理。

⾦属探测器是利⽤磁性来⼯作的。

⾦属探测器就是通过⼀个线圈建⽴⼀个磁场，并通过磁场探测到地下的东西，同时，探测器中的另⼀个线圈会“听取”前者发出的讯号，并通过扬声器发出稳定的响声。

当探测器扫过地⾯，磁场靠近⾦属物体的时候，响声就会发⽣变化。

当你听到这种变化时，就说明这⾥的地下有⾦属物体，那么你就可以开始挖掘了。

线圈越⼤，探测器也就越灵敏。

2.2确定选择哪种探测器。

哪种探测器合适？这是要根据地形、寻找的“宝物”以及你的预算来决定确定选择哪种探测器。

的。

以下是最常见的三种探测器：甚低频（VLF）探测器：这是最常⽤的⼀种探测器，能够在各种地形上检测出⼏种不同类型的⾦属。

脉冲感应（PI）⾦属探测器：这种探测器能够探测到深埋在地下的⾦属，并能排除“⿊沙”（即铁矿砂）的⼲扰，在淘⾦者及海滩寻宝者中最受欢迎。

差拍振荡器（BFO）：这种探测器能够检测到磁场范围内的任何⾦属和矿物，这是⼀种最基本的⾦属探测器，适合于寻宝新⼿和预算⽐较紧的朋友。

计算器收⾳机探测器：这种探测器能够检测到距离⽐较近的⾦属，制作简单，适合拿到学校科技节去展⽰，虽然外观上没有前⼏种好看，但还是能⽤的。

3.3部件。

不论你选择制作哪⼀种⾦属探测器，绝⼤部分的部件都是相同的。

部件。

控制台：其中包括电路、控制机关、扬声器、电池以及微处理器。

连接杆：连接杆连接控制箱和线圈，长度要根据⾃⼰的⾝⾼定，简单⼀点的话，⽊制的扫帚柄就可以⽤作连接杆。

探查线圈：探查线圈就是真正⽤来感知⾦属的部件，也可以叫做“探头”、“线圈”或“天线”。

一、概述金属探测仪是一种利用电磁感应原理来探测金属物体的设备，广泛应用于物流、安检、考古等领域。

本文将介绍基于stc89c52单片机的金属探测仪的设计原理，包括硬件电路设计、软件编程等内容。

二、硬件设计1. 信号发生器金属探测仪的信号发生器是整个系统的核心部分，它需要能够产生一定频率的电磁信号来激发金属物体。

在本设计中，我们采用了stc89c52单片机的IO口来实现信号的产生和控制。

2. 接收线圈接收线圈是用来接收金属物体产生的感应信号，从而实现对金属的探测。

在本设计中，我们通过stc89c52单片机的定时器和IO口来接收和处理接收线圈产生的信号。

3. 滤波器和放大器接收到的信号需要经过滤波和放大处理，以便进一步的信号处理和分析。

在本设计中，我们使用了一定的滤波电路和放大电路来对接收到的信号进行处理。

4. 电源模块金属探测仪需要稳定的电源来确保正常的工作，因此电源模块也是设计中需要考虑的重要部分。

三、软件编程1. 信号发生器控制程序在stc89c52单片机上编写程序，控制IO口产生一定频率的脉冲信号，实现信号发生器的功能。

2. 信号接收和处理程序利用定时器和IO口进行接收线圈信号的采集和处理，将接收到的信号进行滤波和放大处理，最终输出可供分析的数据。

3. 数据分析与判别程序利用单片机的计算和控制能力，对接收到的信号进行进一步的分析和判别，实现对金属的探测和识别。

四、总结基于stc89c52单片机的金属探测仪设计原理包括硬件电路设计和软件编程两个方面。

通过对信号的产生、接收和处理，以及数据的分析和判别，实现了对金属的探测和识别。

基于该设计原理的金属探测仪在实际应用中具有广阔的前景和重要的意义。

一、概述金属探测仪是一种利用电磁感应原理来探测金属物体的设备，广泛应用于物流、安检、考古等领域。

在本文中，我们将进一步继续深入探讨基于stc89c52单片机的金属探测仪的设计原理，并探讨针对不同场景的应用和优化方案。
