PAL制彩色全电视信号

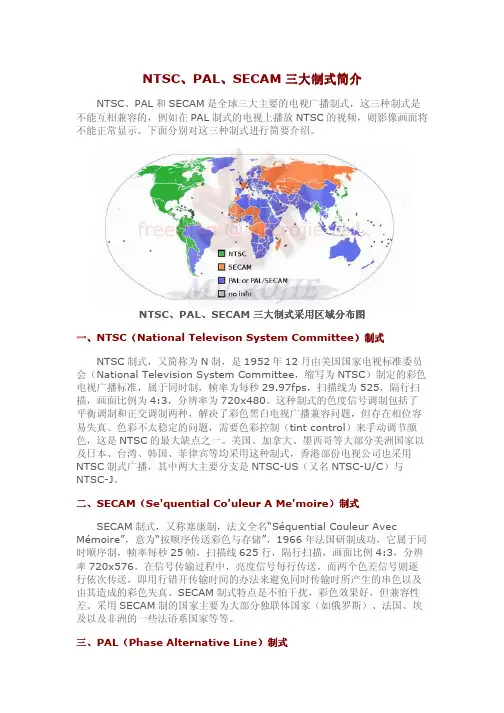

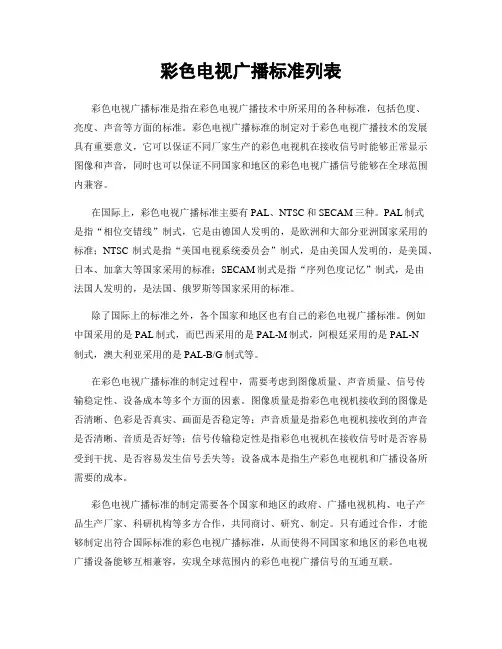

彩色电视广播标准列表彩色电视广播标准是指在彩色电视广播技术中所采用的各种标准，包括色度、亮度、声音等方面的标准。

彩色电视广播标准的制定对于彩色电视广播技术的发展具有重要意义，它可以保证不同厂家生产的彩色电视机在接收信号时能够正常显示图像和声音，同时也可以保证不同国家和地区的彩色电视广播信号能够在全球范围内兼容。

在国际上，彩色电视广播标准主要有PAL、NTSC和SECAM三种。

PAL制式是指“相位交错线”制式，它是由德国人发明的，是欧洲和大部分亚洲国家采用的标准；NTSC制式是指“美国电视系统委员会”制式，是由美国人发明的，是美国、日本、加拿大等国家采用的标准；SECAM制式是指“序列色度记忆”制式，是由法国人发明的，是法国、俄罗斯等国家采用的标准。

除了国际上的标准之外，各个国家和地区也有自己的彩色电视广播标准。

例如中国采用的是PAL制式，而巴西采用的是PAL-M制式，阿根廷采用的是PAL-N制式，澳大利亚采用的是PAL-B/G制式等。

在彩色电视广播标准的制定过程中，需要考虑到图像质量、声音质量、信号传输稳定性、设备成本等多个方面的因素。

图像质量是指彩色电视机接收到的图像是否清晰、色彩是否真实、画面是否稳定等；声音质量是指彩色电视机接收到的声音是否清晰、音质是否好等；信号传输稳定性是指彩色电视机在接收信号时是否容易受到干扰、是否容易发生信号丢失等；设备成本是指生产彩色电视机和广播设备所需要的成本。

彩色电视广播标准的制定需要各个国家和地区的政府、广播电视机构、电子产品生产厂家、科研机构等多方合作，共同商讨、研究、制定。

只有通过合作，才能够制定出符合国际标准的彩色电视广播标准，从而使得不同国家和地区的彩色电视广播设备能够互相兼容，实现全球范围内的彩色电视广播信号的互通互联。

总的来说，彩色电视广播标准的制定对于彩色电视广播技术的发展具有重要意义，它可以保证不同国家和地区的彩色电视广播设备能够互相兼容，实现全球范围内的彩色电视广播信号的互通互联。

pal视频制式标准PAL视频制式标准。

PAL（Phase Alternating Line）是一种广泛应用于欧洲、澳大利亚和一些亚非国家的模拟彩色电视制式。

它是一种以50赫兹为基准的制式，其特点是色度子载波频率为4.43兆赫，帧频为25赫兹，而每帧中有625条水平扫描线。

PAL制式的优势在于色彩还原准确、画面稳定，因此在欧洲等地区得到了广泛应用。

PAL制式的基本原理是通过改变色度信号的相位来实现彩色电视的传输。

在PAL制式中，色度信号的相位每行改变180度，这样可以有效地抵消传输过程中的相位误差，从而减小色彩失真。

这种相位变化的方式也使得PAL制式在黑白电视上仍然能够显示出良好的画面，这是PAL制式相对于其他制式的一大优势。

在PAL制式中，色度信号的相位变化是通过色度振荡器和相位延迟线来实现的。

色度振荡器产生一个特定频率的信号，而相位延迟线则根据不同的行数对色度信号进行不同程度的延迟，从而实现相位的改变。

在接收端，同样的原理被用来恢复原始的色度信号，以便正确地显示彩色画面。

除了色度信号的处理，PAL制式还采用了一些其他技术来提高图像质量。

例如，在PAL制式中，音频信号被调制到4.5兆赫的载波上，这样可以避免与色度信号的干扰，从而提高了音频的质量。

此外，PAL制式还采用了带有同步脉冲的复合视频信号，这样可以确保接收端能够准确地识别出每一帧的开始和结束，从而实现稳定的图像显示。

总的来说，PAL制式通过改变色度信号的相位、优化音频处理和采用复合视频信号等技术，实现了稳定、准确的彩色电视传输。

在欧洲等地区，PAL制式已经成为了主流的电视制式，为观众带来了高质量的视听体验。

PAL制式的成功应用，也为其他国家和地区的电视制式标准提供了有益的借鉴和参考，推动了全球电视技术的发展和进步。

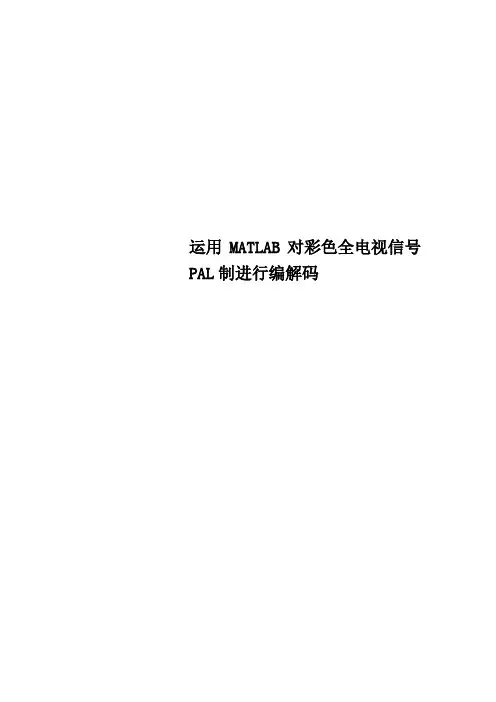

运用MATLAB对彩色全电视信号PAL制进行编解码西藏大学彩色电视机课程设计题目：运用MATLAB对彩色全电视信号PAL制进行编解码院（部）工学院专业年级 11级信息工程姓名学号指导教师职称二○一四年十月十日运用MATLAB对彩色全电视信号PAL制进行解码摘要解码过程是编码过程的逆过程，彩色电视接收机在接收到电视信号后，先经高频调谐器放大及变频，形成中频图像及伴音信号，中频图像信号又经图像中频通道进行处理，然后从视频检波器输出彩色全电视信号（FBAS），最后再将彩色全电视信号（FBAS）送往彩色解码器。

本设计借助MATLAB 的SIMULINK 工具箱, 将彩色全电视信号的解码过程进行动态仿真。

关键词：解码；彩色全电视信号；MATLABAbstractThe decoding process is the inverse process of the encoding process, a color television receiver to a television signal is received, the first amplification and frequency conversion tuner, the IF video and audio signals is formed, also by the intermediate image if the image signal processing channel, and from the video detector output color TV signal (FBAS), then the final color TV signal (FBAS) sent to the color decoder. With this design the MATLAB SIMULINK toolbox, color TV signal decoding process for dynamic simulation.Keyword:Decode，FBAS，MATLAB目录1 绪论 02 彩色全电视信号产生过程 (1)2.1亮度及色差信号产生电路 (1)2.2彩色全电视信号产生电路 (2)3解码过程 (3)3.1解码电路 (3)3.3F和F B的分离,采用时间分离法 (4)3.4用梳妆滤波器将色度信号中的F U，,F V信号分离 (5)3.5由F U和F V得到U和V,采用同步解调 (5)3.6由Y,U,V通过解码矩阵电路得到R,G,B (5)4 解码的频谱分析 (6)4.1FBAS全电视信号的频谱分析 (6)4.2色度信号与色同步信号的频谱分析 (7)参考文献 (9)致谢 (9)1 绪论所谓解码, 就是由彩色全电视信号FBAS还原为三基色R, G, B的过程, 彩色全电视信号由亮度信号Y, 复合同步信号S, 复合消隐信号A, 色度信号F, 色同步信号Fb组成。

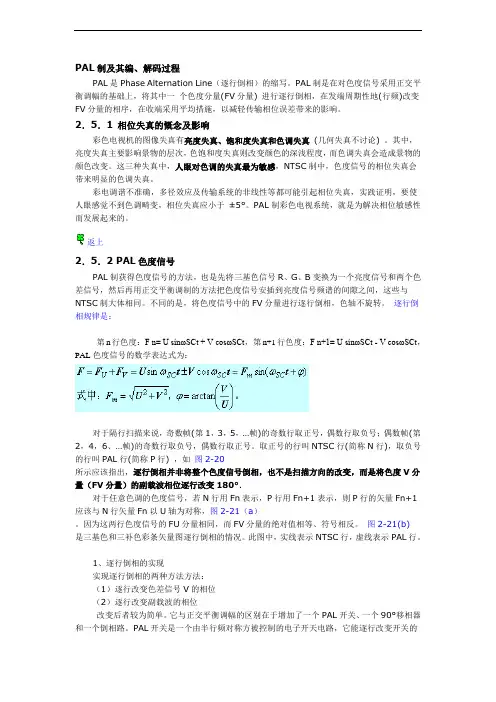

PAL制及其编、解码过程PAL是Phase Alternation Line（逐行倒相）的缩写。

PAL制是在对色度信号采用正交平衡调幅的基础上，将其中一个色度分量(FV分量) 进行逐行倒相，在发端周期性地(行频)改变FV分量的相序，在收端采用平均措施，以减轻传输相位误差带来的影响。

2．5．1 相位失真的慨念及影响彩色电视机的图像失真有亮度失真、饱和度失真和色调失真(几何失真不讨论) 。

其中，亮度失真主要影响景物的层次，色饱和度失真则改变颜色的深浅程度，而色调失真会造成景物的颜色改变。

这三种失真中，人眼对色调的失真最为敏感，NTSC制中，色度信号的相位失真会带来明显的色调失真。

彩电调谐不准确，多径效应及传输系统的非线性等都可能引起相位失真，实践证明，要使人眼感觉不到色调畸变，相位失真应小于±5°。

PAL制彩色电视系统，就是为解决相位敏感性而发展起来的。

返上2．5．2 PAL色度信号PAL制获得色度信号的方法，也是先将三基色信号R、G、B变换为一个亮度信号和两个色差信号，然后再用正交平衡调制的方法把色度信号安插到亮度信号频谱的间隙之间，这些与NTSC制大体相同。

不同的是，将色度信号中的FV分量进行逐行倒相，色轴不旋转。

逐行倒相规律是：第n行色度：F n= U sinωSCt + V cosωSCt，第n+1行色度：F n+1= U sinωSCt - V cosωSCt，PAL色度信号的数学表达式为：对于隔行扫描来说，奇数帧(第1，3，5，…帧)的奇数行取正号，偶数行取负号；偶数帧(第2，4，6、…帧)的奇数行取负号，偶数行取正号。

取正号的行叫NTSC行(简称N行)，取负号的行叫PAL行(简称P行) ，如图2-20所示应该指出，逐行倒相并非将整个色度信号倒相，也不是扫描方向的改变，而是将色度V分量（FV分量）的副载波相位逐行改变180°.对于任意色调的色度信号，若N行用Fn表示，P行用Fn+1表示，则P行的矢量Fn+1应该与N行矢量Fn以U轴为对称，图2-21（a）。

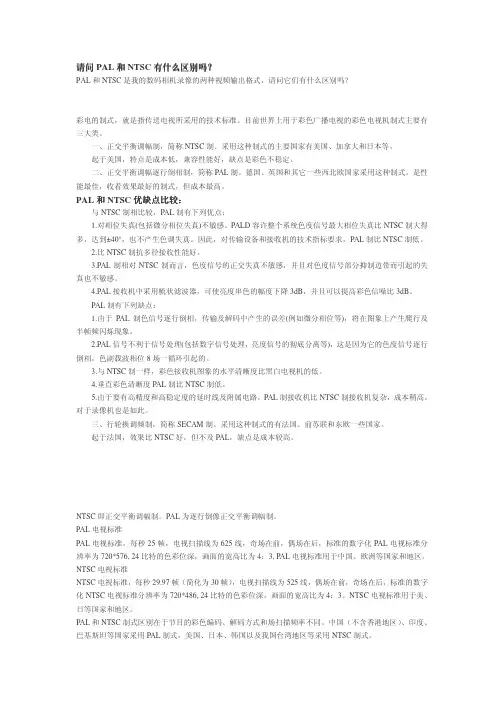

？有什么区别吗？请问PAL和NTSC有什么区别吗PAL和NTSC是我的数码相机录像的两种视频输出格式，请问它们有什么区别吗？彩电的制式，就是指传送电视所采用的技术标准。

目前世界上用于彩色广播电视的彩色电视机制式主要有三大类。

一、正交平衡调幅制，简称NTSC制。

采用这种制式的主要国家有美国、加拿大和日本等。

起于美国，特点是成本低，兼容性能好，缺点是彩色不稳定。

二、正交平衡调幅逐行倒相制，简称PAL制。

德国、英国和其它一些西北欧国家采用这种制式。

是性能最佳，收看效果最好的制式，但成本最高。

PAL和NTSC优缺点比较优缺点比较：：与NTSC制相比较，PAL制有下列优点：1.对相位失真(包括微分相位失真)不敏感。

PALD容许整个系统色度信号最大相位失真比NTSC制大得多，达到±40°，也不产生色调失真。

因此，对传输设备和接收机的技术指标要求，PAL制比NTSC制低。

2.比NTSC制抗多径接收性能好。

3.PAL制相对NTSC制而言，色度信号的正交失真不敏感，并且对色度信号部分抑制边带而引起的失真也不敏感。

4.PAL接收机中采用梳状滤波器，可使亮度串色的幅度下降3dB，并且可以提高彩色信噪比3dB。

PAL制有下列缺点：1.由于PAL制色信号逐行倒相，传输及解码中产生的误差(例如微分相位等)，将在图象上产生爬行及半帧频闪烁现象。

2.PAL信号不利于信号处理(包括数字信号处理，亮度信号的彻底分离等)，这是因为它的色度信号逐行倒相，色副载波相位8场一循环引起的。

3.与NTSC制一样，彩色接收机图象的水平清晰度比黑白电视机的低。

4.垂直彩色清晰度PAL制比NTSC制低。

5.由于要有高精度和高稳定度的延时线及附属电路，PAL制接收机比NTSC制接收机复杂，成本稍高，对于录像机也是如此。

三、行轮换调频制，简称SECAM制。

采用这种制式的有法国、前苏联和东欧一些国家。

起于法国，效果比NTSC好，但不及PAL，缺点是成本较高。

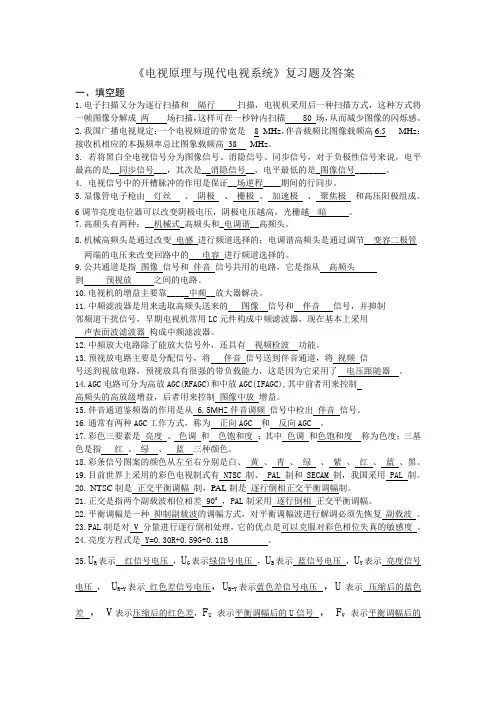

《电视原理与现代电视系统》复习题及答案一、填空题1.电子扫描又分为逐行扫描和隔行扫描，电视机采用后一种扫描方式，这种方式将一帧图像分解成两场扫描，这样可在一秒钟内扫描 50 场，从而减少图像的闪烁感。

2.我国广播电视规定：一个电视频道的带宽是__8_MHz，伴音载频比图像载频高6.5___MHz；接收机相应的本振频率总比图象载频高_38___MHz。

3. 若将黑白全电视信号分为图像信号、消隐信号、同步信号，对于负极性信号来说，电平最高的是__同步信号___，其次是__消隐信号__，电平最低的是_图像信号_______。

4. 电视信号中的开槽脉冲的作用是保证__场逆程____期间的行同步。

5.显像管电子枪由灯丝、阴极、栅极、加速极、聚焦极和高压阳极组成。

6调节亮度电位器可以改变阴极电压，阴极电压越高，光栅越暗。

7.高频头有两种：__机械式_高频头和_电调谐__高频头。

8.机械高频头是通过改变电感进行频道选择的；电调谐高频头是通过调节变容二极管两端的电压来改变回路中的电容进行频道选择的。

9.公共通道是指图像信号和伴音信号共用的电路，它是指从高频头到预视放之间的电路。

10.电视机的增益主要靠_____中频__放大器解决。

11.中频滤波器是用来选取高频头送来的图像信号和伴音信号，并抑制邻频道干扰信号，早期电视机常用LC元件构成中频滤波器，现在基本上采用声表面波滤波器构成中频滤波器。

12.中频放大电路除了能放大信号外，还具有视频检波功能。

13.预视放电路主要是分配信号，将伴音信号送到伴音通道，将视频信号送到视放电路，预视放具有很强的带负载能力，这是因为它采用了电压跟随器。

14.AGC电路可分为高放AGC(RFAGC)和中放AGC(IFAGC),其中前者用来控制高频头的高放级增益，后者用来控制图像中放增益。

15.伴音通道鉴频器的作用是从 6.5MH Z伴音调频信号中检出伴音信号。

16.通常有两种AGC工作方式，称为正向AGC 和反向AGC 。

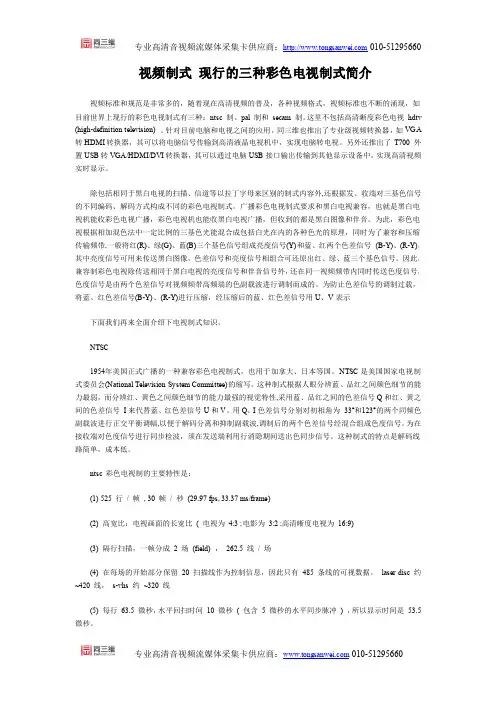

视频制式现行的三种彩色电视制式简介视频标准和规范是非常多的，随着现在高清视频的普及，各种视频格式，视频标准也不断的涌现，如目前世界上现行的彩色电视制式有三种：ntsc制、pal制和secam制。

这里不包括高清晰度彩色电视hdtv (high-definition television)。

针对目前电脑和电视之间的应用，同三维也推出了专业级视频转换器，如VGA 转HDMI转换器，其可以将电脑信号传输到高清液晶电视机中，实现电脑转电视。

另外还推出了T700外置USB转VGA/HDMI/DVI转换器，其可以通过电脑USB接口输出传输到其他显示设备中，实现高清视频实时显示。

除包括相同于黑白电视的扫描、信道等以拉丁字母来区别的制式内容外,还根据发、收端对三基色信号的不同编码、解码方式构成不同的彩色电视制式。

广播彩色电视制式要求和黑白电视兼容，也就是黑白电视机能收彩色电视广播，彩色电视机也能收黑白电视广播，但收到的都是黑白图像和伴音。

为此，彩色电视根据相加混色法中一定比例的三基色光能混合成包括白光在内的各种色光的原理，同时为了兼容和压缩传输频带,一般将红(R)、绿(G)、蓝(B)三个基色信号组成亮度信号(Y)和蓝、红两个色差信号(B-Y)、(R-Y)，其中亮度信号可用来传送黑白图像，色差信号和亮度信号相组合可还原出红、绿、蓝三个基色信号。

因此，兼容制彩色电视除传送相同于黑白电视的亮度信号和伴音信号外，还在同一视频频带内同时传送色度信号。

色度信号是由两个色差信号对视频频带高频端的色副载波进行调制而成的。

为防止色差信号的调制过载，将蓝、红色差信号(B-Y)、(R-Y)进行压缩，经压缩后的蓝、红色差信号用U、V表示下面我们再来全面介绍下电视制式知识。

NTSC1954年美国正式广播的一种兼容彩色电视制式，也用于加拿大、日本等国。

NTSC是美国国家电视制式委员会(National Television System Committee)的缩写。

电视技术习题之二一、判断题1 PAL制色同步信号相邻两行的相位差为90 。

（对）2 彩色电视机与黑白电视机的主要区别在于增加了解码器和采用彩色显像管。

（对）3 我国采用的是PAL制，即隔行倒相正交平衡调幅制。

（错）5 PAL制彩电的平衡调幅波中没有4.43MHz的载频分量。

（对）6 彩色电视系统中并不发送和接收绿色差信号。

（对）7 三基色原理说明：用R、G、B三种基色按不同比例混合，可得到自然界中绝大多数的彩色。

（对）9 在彩色电视中红、绿、蓝称为三基色，任一基色都不能由另两种基色混合产生。

（对）10 色度是色调和亮度的总称。

（错）12 编码器的作用就是对三基色信号进行编码，形成色度信号。

（错）13 PAL制中逐行倒相的信号是U色差信号。

（错）16 PAL制中的逐行倒相就是将整个色度信号逐行倒相。

（错）二、单选题1 在彩色电视系统中，传送的信号是（B）。

A: R、G、B ；B: R－Y、B－Y、Y ；C: R－Y、G－Y、Y ；D: G－Y、B－Y、Y 2 美国、日本等国家采用的NTSC制电视机，第二伴音信号的频率为（C）。

A: 3.58 MHz B: 4.2 MHz C: 4.5 MHz D: 6.5 MHz3 彩色电视机中，色度信号是一个（ D）的调制信号。

A: 调幅 B: 调频 C: 调相 D: 既调幅又调相4 PAL制中，逐行倒相的信号是（B）。

A: FU 信号 B: FV信号 C: 彩色全电视信号 D: A与B5 在彩色电视系统中，作为色度信号传输的是（ D ）。

A: 三个基色信号 B: 三个色差信号C: 两个基色信号D: 两个色差信号6 PAL制色差信号的频带宽度为（ B ）。

A: 0~6MHz B: ±1.3MHz C: ±4.43MHz D: ±3.58MHz7 彩色电视机三基色信号R=G=B时，光栅颜色是( D )。

A: 红色 B: 紫色C: 黄色D: 白色8 在PAL制式彩色电视机中，用于逐行倒相开关信号的频率为（B）。

PAL制彩色全电视信号和彩色电视机的基本原理彩色电视是利用PAL制彩色电视信号传输和彩色电视机接收的。

PAL制彩色电视信号是一种通过电视信号传输颜色信息的系统。

PAL是Phase Alternating Line（相位交替线）的简称，也是一种调制方式。

它的基本原理是在黑白电视信号的基础上，增加了颜色信息的传输。

在PAL制彩色电视信号中，Y信号代表亮度（黑白信号），U和V信号代表色度（颜色信号）。

在信号传输过程中，亮度信号和色度信号之间会进行编码和解码，以实现彩色图像的传输。

彩色电视机是接收和显示彩色电视信号的设备。

它的基本原理是通过电子束在电视屏幕上扫描并激发荧光物质发光，从而显示出彩色图像。

彩色电视机主要包含三个基本部件：电子枪、蓝色荧光物质和彩色控制电路。

电子枪是彩色电视机中的主要部件，它通过发射电子束的方式，在电视屏幕上进行扫描。

电子束扫描过程中，通过调节电子束的强度和位置，来控制屏幕上的亮度和颜色。

彩色电视机的屏幕上涂有红、绿、蓝三种荧光物质。

这些荧光物质在被电子束激发时会发出红、绿、蓝三种颜色的光。

通过调节电子束的强度和位置，使其扫描到特定的荧光物质上，就可以显示出相应的颜色。

彩色控制电路是彩色电视机中的另一个重要部件。

它负责接收和解码PAL制彩色电视信号，将亮度和颜色信息分别传送给电子枪和荧光物质，从而实现彩色图像的显示。

总结来说，PAL制彩色电视信号和彩色电视机的基本原理是通过信号传输和接收，以及屏幕扫描和颜色显示的方式，实现彩色图像的传输和显示。

这一原理的应用，使得人们可以享受到丰富多彩的电视节目和内容。

PAL制彩色电视信号和彩色电视机是彩色电视技术的关键组成部分。

在PAL制彩色电视信号传输中，Y、U、V信号分别代表亮度和色度信息，通过编码和解码的方式，将颜色信息嵌入到黑白电视信号中。

彩色电视机则通过电子束扫描和荧光物质的发光来显示彩色图像。

下面将从具体组成和工作原理两个方面进行详细介绍。

电视原理之彩色电视信号的传输彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

在彩色电视信号中，这三种基本色会被用来产生亮度信号（Y）和色度信号（I、Q）。

其中，亮度信号表示图像的亮暗程度，而色度信号则表示图像的颜色信息。

接下来，这些信号需要经过编码处理。

编码的目的是将亮度信号和色度信号转换为数字信号，以方便传输和解码。

通常采用的编码方式包括PAL（相位选择性调制）和NTSC（美国全国电视系统委员会）等。

PAL编码是一种利用相位差来实现彩色图像传输的编码方式。

具体来说，亮度信号和色度信号会分别进行调制，并按照固定的相位差关系相加。

这种相加的方法可以在接收端恢复出亮度信号和色度信号，以还原出彩色图像。

NTSC编码是一种将亮度信号和色度信号分开传输的编码方式。

在NTSC编码中，亮度信号会直接传输，而色度信号则经过颜色子载波的调制后传输。

接收端通过解码器将亮度信号和色度信号重新合成，从而得到彩色图像。

最后，接收端需要对传输过来的信号进行解码处理。

解码的目的是将数字信号转换为模拟信号，以还原出原始的彩色图像。

解码器会根据编码方式和参数对信号进行处理，并通过反向的调制和解调过程将信号转换为模拟信号。

总的来说，彩色电视信号的传输涉及到转换、编码和解码等过程。

通过这些处理，彩色电视信号可以被有效地传输和还原，以呈现出清晰、准确的彩色图像。

这为我们提供了丰富多彩的观影体验。

彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。
