转向系统的构造与维修

项目一机械转向系统单元三转向系单元三转向系一、汽车转向系统的功用汽车转向系统的功用是按照驾驶人的意愿改变汽车的行驶方向和保持汽车稳定的直线行驶。

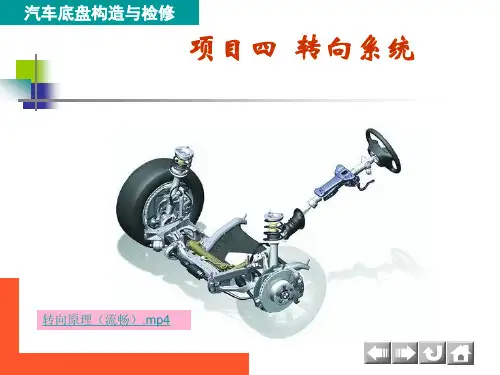

二、汽车转向系统的基本组成尽管汽车转向系统的结构形式复杂多样，但转向系统都是由操作机构、转向器和转向传动机构三个基本部分组成。

三、汽车转向系统的分类汽车转向系统按转向动力源的不同，分为机械转向系统和动力转向系统两大类。

机械转向系是以驾驶员的体力(手力)作为转向动力的转向系，其中所有传力部件都是机械的。

动力转向系是兼用驾驶员体力和发动机动力为转向动力的转向系。

它是在机械转向系的基础上加设一套转向动力装置，从而减少驾驶员的体力消耗，提高驾驶的舒适性。

一、汽车机械转向系统的组成机械转向系统由转向操纵机构、转向器和转向传动机构三大部分组成。

二、转向操纵机构1.转向操纵机构的功用和组成转向操纵机构是驾驶员操纵转向器的工作机构，主要由转向盘、转向轴、转向管柱、万向传动装置等组成图3-1-1 桑塔纳轿车转向操纵机构1-转向盘 2-转向柱管 3-上转向柱 4-下转向柱 5-转向器二、转向操纵机构2.转向操纵机构的分类为了保证驾驶员的安全，同时也为了更加舒适、可靠地操纵转向系，现代汽车（特别是轿车）通常在转向操纵机构上增设相应的安全、调节装置，这些装置主要反映在转向轴和转向柱管的结构上。

根据转向柱结构、形式和功用的不同，分为安全式转向柱、可调节式转向柱两种类型。

二、转向操纵机构2.转向操纵机构的分类（1）安全式转向柱安全式转向柱是在转向柱上设置能量吸收装置，当汽车紧急制动或发生撞车事故时，吸收冲击能量，减轻或防止冲击对驾驶员的伤害。

二、转向操纵机构2.转向操纵机构的分类（1）安全式转向柱二、转向操纵机构2.转向操纵机构的分类（2）可调节式转向柱驾驶员不同的驾驶姿势和身材对转向盘的最佳操纵位置有不同的要求。

为此，一些汽车装设了可调式转向柱，使驾驶员可以在一定的范围内调节转向盘的位置。

汽车维修讲解知识点总结一、汽车维修的基本知识1.汽车结构和工作原理汽车通常由发动机、变速器、传动装置、驱动桥、悬挂系统、制动系统、转向系统、电气系统等组成。

了解汽车的基本结构和工作原理对于进行汽车维修非常重要。

2.汽车维修的基本操作规程汽车维修的基本操作包括排故、拆卸、安装、调试、试车等，要按照规范的程序和方法进行操作，确保维修质量。

3.汽车维修的基本工具和设备汽车维修需要使用各种工具和设备，如扳手、扳子、起子、搭梯、千斤顶、压块、拉簧器等，掌握使用这些工具和设备的方法很重要。

二、汽车发动机维修1.汽车发动机的构造和工作原理汽车发动机通常由气缸、活塞、曲轴、燃油系统、供油系统等组成，了解发动机的构造和工作原理对于发动机维修非常重要。

2.汽车发动机故障排除方法发动机故障包括启动困难、缺火、冒烟、漏油等问题，对于这些故障需要掌握相应的排除方法，如检查点火系统、燃油系统、润滑系统等。

3.汽车发动机的维护保养定期更换机油、机滤、空气滤清器、燃油滤清器等是保持发动机正常工作的关键，了解发动机的维护保养方法很重要。

三、汽车变速器和传动装置维修1.汽车变速器和传动装置的构造和工作原理汽车变速器通常包括手动变速器和自动变速器，传动装置包括万向节、传动轴等，了解它们的构造和工作原理对于维修非常重要。

2.汽车变速器和传动装置故障排除方法变速器和传动装置故障常见的有换挡困难、异响、传动不稳等问题，对于这些故障需要掌握相应的排除方法，如拆卸变速器、更换离合器、更换轴承等。

3.汽车变速器和传动装置的维护保养及时更换变速器油、检查传动轴的磨损等是保持变速器和传动装置正常工作的关键，了解它们的维护保养方法很重要。

四、汽车电气系统维修1.汽车电气系统的构造和工作原理汽车电气系统包括起动系统、充电系统、点火系统、照明系统等，了解它们的构造和工作原理对于维修非常重要。

2.汽车电气系统故障排除方法电气系统故障常见的有起动困难、充电不足、点火不正常、灯光不亮等问题，对于这些故障需要掌握相应的排除方法，如检查发电机、更换电池、更换点火线圈等。

转向系统的组成及其分类转向系统是指用于控制车辆运动方向的一组装置和方法。

它通过操纵车辆的前轮或后轮，使车辆能够改变行驶方向。

转向系统的主要组成包括转向装置、转向机构和转向控制系统。

转向装置是指由转向手柄（方向盘）、转向柱、转向齿轮等组成的部件，用于传递驾驶员的操纵力到转向机构。

转向机构是指将驾驶员的操纵力转化为车辆前轮或后轮的转动力矩的装置。

常见的转向机构有齿轮齿条机构、齿轮摆线机构和滚珠丝杠机构等。

转向控制系统是指用于感知和控制车辆行驶方向的一组传感器、执行器和控制器。

其中，传感器负责感知车辆的姿态、速度和转向角度等参数，执行器负责控制转向机构的运动，控制器负责处理传感器的信号并发出相应的控制指令。

根据转向机构的位置和控制方式的不同，转向系统可以分为前轮转向系统和后轮转向系统。

前轮转向系统是指通过控制前轮的转动来改变车辆行驶方向的系统。

它是最常见的转向系统类型，广泛应用于各类乘用车和商用车中。

前轮转向系统可以进一步分为机械式转向系统和电动助力转向系统。

机械式转向系统是一种传统的转向系统，它通过机械装置传递驾驶员的操纵力到车辆的前轮，实现转向控制。

机械式转向系统结构简单、可靠性高，但操纵力较大，操作相对较为费力。

现代的机械式转向系统通常采用齿轮齿条机构，通过转向柱和方向盘上的手柄传递操纵力到齿轮，再通过齿轮带动齿条，使车辆的前轮转动。

电动助力转向系统是一种利用电动机辅助转向的系统。

它通过电动助力转向器来感知驾驶员的操纵力，并通过电动机产生适当的辅助力矩，减小驾驶员操纵的力量。

电动助力转向系统具有操纵力较小、操作轻便的特点，提高了驾驶的舒适性和操控性能。

此外，电动助力转向系统还可以通过控制电动机的工作参数来实现不同的转向感觉，如舒适、标准和运动等模式。

后轮转向系统是指通过控制后轮的转动来改变车辆行驶方向的系统。

与前轮转向系统相比，后轮转向系统在车辆转弯时能够提供更好的操控性能和稳定性。

后轮转向系统可以分为机械式后轮转向系统和电动式后轮转向系统。

汽车转向系统构造与维修教案(含教学计划)一、教学目标通过本教案的研究，学生应能够掌握以下知识和技能：1. 了解汽车转向系统的基本构造和原理；2. 掌握常见转向系统故障的诊断与维修方法；3. 研究常用的转向系统维护和保养技巧。

二、教学内容1. 汽车转向系统的基本构造和组成部件；2. 转向系统的工作原理和运行过程；3. 常见转向系统故障的表现和诊断方法；4. 转向系统的维修与调整技巧；5. 转向系统的保养和检查方法。

三、教学安排第一课时：汽车转向系统概述- 教学内容：汽车转向系统的基本概念和作用；- 教学方法：讲解与示意图相结合，引导学生理解转向系统的基本构造和工作原理；- 研究要点：转向系统的组成部件、转向机构的作用。

第二课时：转向系统的工作原理- 教学内容：转向系统的工作原理和运行过程；- 教学方法：通过实例分析和示意图演示，引导学生掌握转向系统的工作原理；- 研究要点：转向机构的工作过程、转向系统的控制方式。

第三课时：常见转向系统故障的诊断- 教学内容：常见转向系统故障的表现和诊断方法；- 教学方法：案例分析和实操演示，教导学生如何准确诊断转向系统故障；- 研究要点：方向盘异响的原因分析、漏油的处理方法。

第四课时：转向系统的维修和调整- 教学内容：转向系统的维修与调整技巧；- 教学方法：实操演示和操作指导，让学生熟练掌握转向系统的维修和调整方法；- 研究要点：转向机构的拆装方法、方向盘对中的调整步骤。

第五课时：转向系统的保养和检查- 教学内容：转向系统的保养和检查方法；- 教学方法：实操演示和讲解，培养学生正确的转向系统保养意识；- 研究要点：转向油的更换周期、转向系统的定期检查项目。

四、教学评估1. 课堂练：通过随堂练，测试学生对于转向系统基本知识的掌握程度；2. 实操演示：在实际维修车辆时，对学生进行实操评估，检验其维修技能；3. 研究报告：学生需提交一份关于转向系统故障诊断和维修的研究报告，评估其综合能力。

《汽车底盘构造与维修》课程标准一、课程概述（一）课程的性质和任务本课程是汽车电子技术应用专业的专业基础课程。

该课程主要的任务是使学生获得汽车底盘拆装和维修的基本知识，为后续课程学习及以后从事生产技术工作奠定必要的基本知识和初步操作技能。

本课程理论知识与技能实践并重，课程以工作过程为导向，通过课程，使学生认识汽车底盘的总体构造、掌握常用工具的使用方法与简单的底盘故障诊断技能。

主要培养学生会利用现代诊断和检测设备进行汽车底盘的故障诊断、故障分析、零部件检测及维修更换等专业能力，同时注重培养学生的社会能力和方法能力。

课程注重学生职业素质的培养,并将学生遵守时间、设备保养、“6S”执行情况、环境保护、团结协作、语言能力等内容作为考核的重要内容之一。

（二）课程设计理念与思路1.课程设计理念本课程的设计突破了学科体系模式，打破了原来各学科体系的框架，围绕专业培养目标，根据本课程在专业教学中的作用地位，以“就业为导向，能力为本位”，以学生将来从事的职业岗位必备的相关知识和技术为依据，兼顾了企业和个人两者的需求，着眼于人的全面发展，即以培养全面素质为基础，以提高综合职业能力为核心。

2.课程设计思路（1）以工作过程为导向组织教学，在实现工作过程的同时培养学生应具备的岗位素质；（2）教学体系满足中等技能人才培养目标，符合中等技能人才的成长规律；（3）课程内容与教学安排充分体现能力进阶，便于不同阶段不同要求的学生学习；（4）理论知识与技能兼顾，二者相辅相成，相互促进；（5）设计教程注意三个“结合”（理论和生产实践过程结合，现场辅导与自我教育相结合，知识积累、能力锻炼与岗位素质提高相结合），同时顾及师生角色的调整、能力的传递以增加学习的趣致和难度（随着课程的深入学习，教师讲授比例逐渐减少，学生自主学习内容不断增加）。

（三）开设时间与学时开设时间：第2学期；学时：112二、课程目标（一）知识目标①掌握汽车维修工具的使用方法；②掌握汽车底盘的基本构造、工作原理；③掌握汽车底盘部件的功用、构造、工作原理；④掌握汽车底盘零部件的耗损形式、原因、检测与维修方法；⑤掌握汽车底盘拆装、调试工艺知识；⑥掌握汽车底盘的维护保养知识；⑦掌握汽车底盘简单故障的分析与排除方法。

浅析汽车转向系统常见故障诊断与维修开题报告一、背景、现状及发展趋势转向系统：用来改变或保持汽车行驶方向的机构称为汽车转向系统(steering system)。

汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。

汽车转向系统对汽车的行驶安全至关重要，因此汽车转向系统的零件都称为保安件。

汽车转向系统分为两大类：机械转向系统和动力转向系统。

完全靠驾驶员手力操纵的转向系统称为机械转向系统。

借助动力来操纵的转向系统称为动力转向系统。

动力转向系统又可分为液压动力转向系统和电动助力动力转向系统。

随着产业布局、产品结构的调整，就业结构也将发生变化。

企业对较高层次的第一线应用型人才的需求将明显增加，培养相当数量的具有高等文化水平的职业人才，成为迫切要求。

据统计，目前，我国技术工人中，高级技工占3.5℅，中级工占35℅，初级工占60℅。

而发达国家技术工人中，高级技工占35℅，中级工占50℅，初级工占15℅。

这表明，我们的高级技工在未来5—10年内仍会有大量的人才缺口。

因此熟悉汽车转向系统，熟练掌握现代化汽车转向系统的设计、操作和维护的应用型高级技术人才成为社会较紧缺、企业最需要的人才。

随着汽车工业的迅速发展，转向装置的结构也有很大变化。

现代汽车转向装置的设计趋势主要向适应汽车高速行驶的需要、充分考虑安全性、轻便性、低成本、低油耗、大批量专业化生产发展。

通过本次毕业论文对转向系统进行进一步的了解，并且结合通过实习了解的知识对转向系统的可能出现的问题进行分析和解决方法，从而提高自身对转向系统的深入认识二、设计目的通过本次毕业设计使自己对汽车转向系统在故障诊断和维修方面有更为充分、细致的理解，进一步掌握转向系统的原理、应用和CAD/CAM软件应用。

三、设计工作1、概述2、转向系统现阶段的主要类型3、汽车转向系统可能出现的问题和分析4、汽车转向系统的新发展---整体式、半分置式及联阀式动力转向结构四、时间安排项目时间截点备注论文题目确定2011年2月25日开题报告2011年3月4日论文初稿2011年4月15日论文定稿2011年5月7日论文答辩2011年5月15日二次答辩2011年5月22日目录浅析汽车转向系统常见故障诊断与维修 (2)摘要 (2)绪论 (3)1 概述 (4)1.1 什么是汽车转向系统 (4)1.2 汽车转向系统概述 (4)1.3 转向系统简介及工作原理 (4)2 汽车转向系统的故障诊断 (10)2.1 机械转向系故障诊断 (10)2.2 动力转向系故障诊断 (12)2.3 转向系仪器检测 (14)3对汽车转向系统的故障进行维修 (16)3.1机械转向系的维修 (16)3.2动力转向系的维修 (19)4结论 (22)谢辞 (23)参考文献 (24)英文资料 (25)中文翻译 (30)浅析汽车转向系统常见故障诊断与维修摘要：本文阐述了汽车转向系统各个部分的作用、组成、主要构造、工作原理、及可能出现的故障，同时提出了对出现的故障进行维修的可行方案；采用了理论与实际相结合的方法，对每个问题都有良好的认识，对所学内容进行了良好的总结归纳，以此进一步熟悉掌握汽车转向系统的各方面知识，深化巩固所学知识，做到理论与实际相结合，在理论学习的前提下，用实际更好的理解所学内容。

项目一汽车底盘概述练习题一、单项选择题1.底盘组成包括传动系统、行驶系统、转向系统和（）A、供电系B、点火系C、制动系2.万向传动装置由万向节、传动轴和（）A、中间支承B、万向轮 D、轴承3.制动系统的功用是使汽车减速、保证停放可靠和（）A、刹车 B停止 C减挡4. ( )是指从发动机到驱动车轮之间所有动力传递装置的总称.aA.传动系统 B、动力系统 C、变速系统5. 万向传动装置主要由万向节、（）和中间支承组成。

A、半轴B、传动轴C、传动装置6．主减速器：将动力传给差速器，并实现降速增矩、改变（）。

CA、速度B、动力C、传动方向7. （）将差速器的动力传给驱动车轮。

A.链条 B齿轮 C半轴8. 开车进出车间时要（）。

A、保持速度B、快速C、格外小心9. 不要将压缩空气对着人或（）吹。

A、工具B、设备C、汽车10、用（）或千斤顶升起车辆时一定要按正确的规程操作。

BA、压缩机B、举升机C、托举机二、填空题1.汽车制动器分为鼓式制动器和（）。

2.行驶系由汽车的车架、车桥、车轮和( )等组成。

3.转向系统由转向操纵机构、（）和转向传动机构组成。

4. 变速器：变速、（降速增矩）、（变向）、中断动力传动。

5. （万向传动装置）：实现有夹角和相对位置经常发生变化的两轴之间的动力传动。

6. 奔驰等一些高档轿车多采用发动机( )布置形式。

7. （发动机前置）布置形式多用于轿车，但不用于豪华车不采用。

8. 经营理念客户的（满意度）是第一位的。

9. 爱护车辆要使用（座椅套）、方向盘罩、脚垫、（翼子板布）、前罩。

10、车间内不能见明火，禁止（）。

三、判断题1.发动机前置后轮驱动又可以用FR两个英文字母简单代替。

（）2.差速器：将动力传给差速器，并实现降速增矩、改变传动方向。

（）3.离合器：保证换档平顺，必要时中断动力传动。

（）4. 起动发动机的车辆应保证驻车制动正常。

5. 尖锐的工具不要放到口袋里，以免扎伤自己或划伤车辆。
