润滑系统的构造与维修共35页
- 格式：ppt
- 大小：4.35 MB
- 文档页数：35
下载文档原格式
合集下载
润滑系统的构造与维修35页PPT
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
润滑系统的构造与维修
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
润滑系统的构造与维修
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹

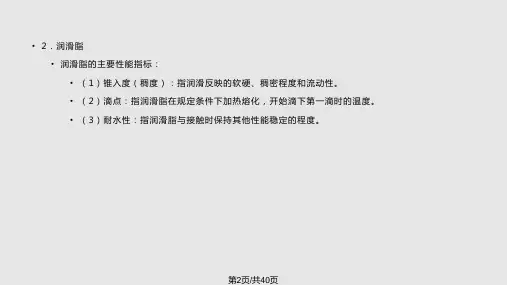

润滑系构造与维修
• 一、油压力和高度的检查： • 油压：
• 过高 油封、油管压坏，浪费发动机的动力； • 过低 得不到足够润滑而使磨损加快。 • 正常 油压为：0.2MPa～0.5MPa。
• 油面高度：
• 汽车保持水平，熄火后几分钟抽出油尺，擦干，再 插 入 ， 然 后 拨 出 油第3尺4页看/共油40页面 应 在 m a x 与 m i n 之 间 。
• 二、机油限压阀的检查 • 弹簧过软、折断、杂质卡住，维修时漏装弹簧或钢球等会使其开启压力变低或长开，造成机油压力过 低； • 弹簧过硬，脏物使阀门不能打开，会使其开启压力过高或不能开启，造成机油压力过高。 • 注意保持弹力，清除杂质。
第35页/共40页
三、各阀门的检查： • 粗滤器的旁通阀：
第17页/共40页
• 曲轴箱通风的方式有两种： • 1.自然通风，即把曲轴箱内抽出的气体直接排入大气中去。 • 2.强制通风，即把曲轴箱内抽出的气体导入发动机的进气管内。
• 现代汽车发动机曲轴箱一般都是采用强制通风。这样可以回收使用窜入曲轴箱内的混合气、提高发动机经 济性、减少排放污染。
第18页/共40页
质等，以及机油本身生成的胶质。 • 限压阀：限制最高油压的装置。 • 机油压力表：指示润滑油压力。 • 旁通阀和机油标尺等。
第7页/共40页
润 滑 系 组 成
第8页/共40页
五、润滑系的油路
润 滑 系 油 路
第9页/共40页
• 1、桑塔纳2000型轿车发动机润滑系 • 2、东风EQ6100-1型发动机的润滑系 • 3、解放CA6102型汽车发动机的润滑系 • 4、北京BJ492Q型汽油机的润滑系 • 5、6135Q型柴油机的润滑系
• 3.细滤器：细滤器与主油道并联，属于分流式滤清器。它用来清除细小杂质，对 机油的流动阻力较大，因此，只允许少量的机油通过细滤器。
• 过高 油封、油管压坏，浪费发动机的动力； • 过低 得不到足够润滑而使磨损加快。 • 正常 油压为：0.2MPa～0.5MPa。
• 油面高度：
• 汽车保持水平，熄火后几分钟抽出油尺，擦干，再 插 入 ， 然 后 拨 出 油第3尺4页看/共油40页面 应 在 m a x 与 m i n 之 间 。
• 二、机油限压阀的检查 • 弹簧过软、折断、杂质卡住，维修时漏装弹簧或钢球等会使其开启压力变低或长开，造成机油压力过 低； • 弹簧过硬，脏物使阀门不能打开，会使其开启压力过高或不能开启，造成机油压力过高。 • 注意保持弹力，清除杂质。
第35页/共40页
三、各阀门的检查： • 粗滤器的旁通阀：
第17页/共40页
• 曲轴箱通风的方式有两种： • 1.自然通风，即把曲轴箱内抽出的气体直接排入大气中去。 • 2.强制通风，即把曲轴箱内抽出的气体导入发动机的进气管内。
• 现代汽车发动机曲轴箱一般都是采用强制通风。这样可以回收使用窜入曲轴箱内的混合气、提高发动机经 济性、减少排放污染。
第18页/共40页
质等，以及机油本身生成的胶质。 • 限压阀：限制最高油压的装置。 • 机油压力表：指示润滑油压力。 • 旁通阀和机油标尺等。
第7页/共40页
润 滑 系 组 成
第8页/共40页
五、润滑系的油路
润 滑 系 油 路
第9页/共40页
• 1、桑塔纳2000型轿车发动机润滑系 • 2、东风EQ6100-1型发动机的润滑系 • 3、解放CA6102型汽车发动机的润滑系 • 4、北京BJ492Q型汽油机的润滑系 • 5、6135Q型柴油机的润滑系
• 3.细滤器：细滤器与主油道并联，属于分流式滤清器。它用来清除细小杂质，对 机油的流动阻力较大，因此，只允许少量的机油通过细滤器。
《润滑系构造与维修》课件
详细描述
智能润滑系统采用传感器和智能化算法，实时监测设备的润滑状态，自动调整润滑剂的 供给量和时间，以适应不同工况和设备需求。这有助于减少不必要的润滑和维修成本，
提高生产效率。
润滑系在新能源汽车领域的应用与发展
总结词
随着新能源汽车市场的不断扩大，润滑系在新能源汽车领域的应用与发展成为新的研究热点。
维修后的检查与调试
功能测试
对润滑系进行功能测试，确保其正常工作。
参数调整
根据测试结果，对润滑系相关参数进行调整 ，使其达到最佳工作状态。
清洁与整理
对维修现场进行清理，确保车辆内部整洁。
记录与归档
对维修过程和结果进行记录，归档相关资料 ，为日后维护提供参考。
05
润滑系的发展趋势与 展望
新型润滑油的开发与应用
润滑油冷却器故障与维修
润滑油冷却器故障
润滑油冷却器无法正常工作，可能是 由于冷却器的内部堵塞、冷却器的散 热片破损或冷却器的密封件老化等原 因。
润滑油冷却器维修
需要清洗冷却器的内部，更换破损的 散热片，检查密封件是否老化，如有 需要，应及时更换。
曲轴箱故障与维修
曲轴箱故障
曲轴箱内部润滑不良，可能是由于曲轴箱内部的润滑油不足或润滑油质量差等原因。
支持。
车辆检查
对车辆进行初步检查， 确定润滑系故障类型和
程度。
维修过程中的注意事项
遵循操作规程
按照维修手册和操作规程进行维修，避免因 操作不当造成二次损坏。
清洁与检查
对润滑系零件进行彻底清洁，检查是否有磨 损、裂纹等损伤。
零件保护
确保润滑系零件不受损坏或污染，特别是精 密零件。
正确使用工具
使用合适的工具进行维修，避免使用不适当 的工具造成损伤。
智能润滑系统采用传感器和智能化算法，实时监测设备的润滑状态，自动调整润滑剂的 供给量和时间，以适应不同工况和设备需求。这有助于减少不必要的润滑和维修成本，
提高生产效率。
润滑系在新能源汽车领域的应用与发展
总结词
随着新能源汽车市场的不断扩大，润滑系在新能源汽车领域的应用与发展成为新的研究热点。
维修后的检查与调试
功能测试
对润滑系进行功能测试，确保其正常工作。
参数调整
根据测试结果，对润滑系相关参数进行调整 ，使其达到最佳工作状态。
清洁与整理
对维修现场进行清理，确保车辆内部整洁。
记录与归档
对维修过程和结果进行记录，归档相关资料 ，为日后维护提供参考。
05
润滑系的发展趋势与 展望
新型润滑油的开发与应用
润滑油冷却器故障与维修
润滑油冷却器故障
润滑油冷却器无法正常工作，可能是 由于冷却器的内部堵塞、冷却器的散 热片破损或冷却器的密封件老化等原 因。
润滑油冷却器维修
需要清洗冷却器的内部，更换破损的 散热片，检查密封件是否老化，如有 需要，应及时更换。
曲轴箱故障与维修
曲轴箱故障
曲轴箱内部润滑不良，可能是由于曲轴箱内部的润滑油不足或润滑油质量差等原因。
支持。
车辆检查
对车辆进行初步检查， 确定润滑系故障类型和
程度。
维修过程中的注意事项
遵循操作规程
按照维修手册和操作规程进行维修，避免因 操作不当造成二次损坏。
清洁与检查
对润滑系零件进行彻底清洁，检查是否有磨 损、裂纹等损伤。
零件保护
确保润滑系零件不受损坏或污染，特别是精 密零件。
正确使用工具
使用合适的工具进行维修，避免使用不适当 的工具造成损伤。
汽车发动机润滑系统的构造与维修共35页文档
60、人民的幸福是 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
汽车发动机润滑系统的构造与维修
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
汽车发动机润滑系统的构造与维修
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
润滑系统的构造与维修讲课文档
第3页，共32页。
6.1 概述
【本节目标】
1.了解润滑系统的功用、润滑方式。 2.熟悉润滑系统的油路。
第4页，共32页。
6.1 概述
【基本理论知识】
发动机转速较高，工作时相对运动的各运动零件间均有一定的相互作用力。相对运 动使零件表面产生摩擦，加速磨损。因此，为了减小摩擦，减轻磨损，延长使用寿命， 发动机工作时，要连续不断地将足够数量、温度适宜、清洁的润滑油输送到各摩擦表面， 并在摩擦表面形成油膜，实现液体摩擦。因此，发动机上都必须有润滑系统，图6⁃1所 示是润滑系统油路的基本结构。
【本节目标】
1.熟悉润滑系统主要部件的功用、结构。 2.熟悉润滑系统检视设备的使用。
第9页，共32页。
6.2 润滑系统的主要零部件
【基本理论知识】
润滑系统的主要部件有机油泵、机油滤清器、各种阀、机油散热器以及检视设备。 1.机油泵
机油泵的作用是提高机油压力，保证机油在润滑系统内不断循环，目前发动机 润滑系统中广泛采用的是外啮合齿轮式机油泵和内啮合转子式机油泵两种。 (1)齿轮式机油泵 如图6-4所示为齿轮式机油泵。
第25页，共32页。
6.5 润滑系统常见故障的诊断与排除
表6-2 机油消耗异常的诊断与排除方法
第26页，共32页。
6.5 润滑系统常见故障的诊断与排除
表6-2 机油消耗异常的诊断与排除方法
第27页，共32页。
6.5 润滑系统常见故障的诊断与排除
2.机油变质的诊断与排除 (1)故障现象
1)取样检查，机油的颜色变黑，用手指捻搓，失去粘性并有杂质。
(2)机油冷却器 将机油冷却器置于冷却液水路中，利用冷却液的温度来控制润滑油 的温度。当润滑油温度高时，靠冷却液降温，发动机起动时，则从冷却液吸收热量 使润滑油迅速提高温度，其结构如图6-10所示。
6.1 概述
【本节目标】
1.了解润滑系统的功用、润滑方式。 2.熟悉润滑系统的油路。
第4页，共32页。
6.1 概述
【基本理论知识】
发动机转速较高，工作时相对运动的各运动零件间均有一定的相互作用力。相对运 动使零件表面产生摩擦，加速磨损。因此，为了减小摩擦，减轻磨损，延长使用寿命， 发动机工作时，要连续不断地将足够数量、温度适宜、清洁的润滑油输送到各摩擦表面， 并在摩擦表面形成油膜，实现液体摩擦。因此，发动机上都必须有润滑系统，图6⁃1所 示是润滑系统油路的基本结构。
【本节目标】
1.熟悉润滑系统主要部件的功用、结构。 2.熟悉润滑系统检视设备的使用。
第9页，共32页。
6.2 润滑系统的主要零部件
【基本理论知识】
润滑系统的主要部件有机油泵、机油滤清器、各种阀、机油散热器以及检视设备。 1.机油泵
机油泵的作用是提高机油压力，保证机油在润滑系统内不断循环，目前发动机 润滑系统中广泛采用的是外啮合齿轮式机油泵和内啮合转子式机油泵两种。 (1)齿轮式机油泵 如图6-4所示为齿轮式机油泵。
第25页，共32页。
6.5 润滑系统常见故障的诊断与排除
表6-2 机油消耗异常的诊断与排除方法
第26页，共32页。
6.5 润滑系统常见故障的诊断与排除
表6-2 机油消耗异常的诊断与排除方法
第27页，共32页。
6.5 润滑系统常见故障的诊断与排除
2.机油变质的诊断与排除 (1)故障现象
1)取样检查，机油的颜色变黑，用手指捻搓，失去粘性并有杂质。
(2)机油冷却器 将机油冷却器置于冷却液水路中，利用冷却液的温度来控制润滑油 的温度。当润滑油温度高时，靠冷却液降温，发动机起动时，则从冷却液吸收热量 使润滑油迅速提高温度，其结构如图6-10所示。
发动机润滑系统的结构与维修ppt课件
23-油底壳密封垫
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
（一）机油泵的结构与维修
AFE型发动机的机油泵为齿轮泵，由中间轴上的 螺旋齿轮驱动，安装在气缸体底平面第3缸附近设 计的平台上。泵的出口直接向上通向气缸体润滑 油道，进入安装在气缸体侧面的机油滤清器支架 内。机油泵的进口与粗集滤器相连。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
图1-128 AFE型发动 机的机油泵
1-密封垫片（0.1mm） 2-分电器轴 3-中间轴 驱动齿轮 4-分电器从 动齿轮 5-定位销 6机油泵轴上支承座 7定位螺孔 8-机油泵轴 9-机油泵轴下支承及定 位套 10-机油泵壳体 11-机油泵从动齿轮 12-机油泵的主动齿轮 13-从动齿轮轴 14-衬 垫（0.2mm） 15-吸油 管 16-吸油管支承套 17-集滤器 18-Ｏ形密 封圈 19-机油泵盖 20-短螺栓 21-垫片
（4）检查主动齿轮轮与机油泵壳配合间隙。主 动齿轮轴与机油泵壳配合间隙应为0.03～ 0.O75mm，磨损极限值为0.20mm。否则应对轴 孔进行修复。
（５）检查机油泵盖。机油泵盖如有磨损、翘 曲和凹陷超过0.05mm，应以车、研磨等方法进行 修复。
（6）检查限压阀。检查限压阀弹簧有无损伤、 弹力是否减弱，必要时予以更换。检查限压阀配合 是否良好、油道是否堵塞、滑动表面有无损伤，必 要时更换限压阀。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
3、机油泵的安装与试验
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
（一）机油泵的结构与维修
AFE型发动机的机油泵为齿轮泵，由中间轴上的 螺旋齿轮驱动，安装在气缸体底平面第3缸附近设 计的平台上。泵的出口直接向上通向气缸体润滑 油道，进入安装在气缸体侧面的机油滤清器支架 内。机油泵的进口与粗集滤器相连。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
图1-128 AFE型发动 机的机油泵
1-密封垫片（0.1mm） 2-分电器轴 3-中间轴 驱动齿轮 4-分电器从 动齿轮 5-定位销 6机油泵轴上支承座 7定位螺孔 8-机油泵轴 9-机油泵轴下支承及定 位套 10-机油泵壳体 11-机油泵从动齿轮 12-机油泵的主动齿轮 13-从动齿轮轴 14-衬 垫（0.2mm） 15-吸油 管 16-吸油管支承套 17-集滤器 18-Ｏ形密 封圈 19-机油泵盖 20-短螺栓 21-垫片
（4）检查主动齿轮轮与机油泵壳配合间隙。主 动齿轮轴与机油泵壳配合间隙应为0.03～ 0.O75mm，磨损极限值为0.20mm。否则应对轴 孔进行修复。
（５）检查机油泵盖。机油泵盖如有磨损、翘 曲和凹陷超过0.05mm，应以车、研磨等方法进行 修复。
（6）检查限压阀。检查限压阀弹簧有无损伤、 弹力是否减弱，必要时予以更换。检查限压阀配合 是否良好、油道是否堵塞、滑动表面有无损伤，必 要时更换限压阀。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
3、机油泵的安装与试验
润滑系统的构造与维修
升机（见图2-29）、组合工具（见图2-39）、扭力扳手 （见图2-76）、机油收集容器、机油滤清器专用扳手、 转向盘护套、变速杆手柄套、座位套、脚垫、翼子板和前 格栅磁力护裙等。
图5-15 漏斗
项目五 润滑系统的构造与维修
❖ 2．准备工作
❖ （1）汽车进入工位前，将工位清理干净，准备好相关的 器材。
常见发动机的机油更换周期
表5-1
项目五 润滑系统的构造与维修
❖ 4．对机油的环境保护和安全措施上的要求
❖ 1）环境保护 ❖ （1）机油会对水形成污染，不允许排入地表水域和下水道，
作业时只能在防渗的地面上。 ❖ （2）机油是易燃品，存放和作业必须远离火源。 ❖ （3）废弃的机油要单独盛装，并妥善保管和回收利用。 ❖ （4）沾上机油的抹布或物品，不得作为生活垃圾处理。 ❖ 2）安全措施 ❖ （1）机油对人皮肤有损害，作业时应戴上防护手套和防护服。 ❖ （2）沾上机油的衣服或鞋子，必须立即更换。 ❖ （3）皮肤上撒上机油，立即用水和肥皂清洗，勿用汽油或溶
图5-3 根据气温选择机油
项目五 润滑系统的构造与维修
❖ API根据机油的性能及其适合使用的场合，将机油分为S 系列和C系列两类。S系列为汽油机油，目前有SA～SH、 SJ、SL和SM共11个级别；例如桑塔纳2000GSi轿车 AJR发动机使用SG或SG以上级机油；卡罗拉轿车采用SL 或SM级机油；五菱荣光汽车采用SM 5W-30级机油。C 系列为柴油机油，目前有CA～CD、CD-Ⅱ、CE、CF-4、 CF、CF-Ⅱ和CG-4共10个级别。级号越靠后，使用性能 越好。目前常用的API等级机油，如图5-4所示。
剂作为清洁品。
❖ （4）眼睛接触到机油，用水认真冲洗，然后尽快去医院治疗。
图5-15 漏斗
项目五 润滑系统的构造与维修
❖ 2．准备工作
❖ （1）汽车进入工位前，将工位清理干净，准备好相关的 器材。
常见发动机的机油更换周期
表5-1
项目五 润滑系统的构造与维修
❖ 4．对机油的环境保护和安全措施上的要求
❖ 1）环境保护 ❖ （1）机油会对水形成污染，不允许排入地表水域和下水道，
作业时只能在防渗的地面上。 ❖ （2）机油是易燃品，存放和作业必须远离火源。 ❖ （3）废弃的机油要单独盛装，并妥善保管和回收利用。 ❖ （4）沾上机油的抹布或物品，不得作为生活垃圾处理。 ❖ 2）安全措施 ❖ （1）机油对人皮肤有损害，作业时应戴上防护手套和防护服。 ❖ （2）沾上机油的衣服或鞋子，必须立即更换。 ❖ （3）皮肤上撒上机油，立即用水和肥皂清洗，勿用汽油或溶
图5-3 根据气温选择机油
项目五 润滑系统的构造与维修
❖ API根据机油的性能及其适合使用的场合，将机油分为S 系列和C系列两类。S系列为汽油机油，目前有SA～SH、 SJ、SL和SM共11个级别；例如桑塔纳2000GSi轿车 AJR发动机使用SG或SG以上级机油；卡罗拉轿车采用SL 或SM级机油；五菱荣光汽车采用SM 5W-30级机油。C 系列为柴油机油，目前有CA～CD、CD-Ⅱ、CE、CF-4、 CF、CF-Ⅱ和CG-4共10个级别。级号越靠后，使用性能 越好。目前常用的API等级机油，如图5-4所示。
剂作为清洁品。
❖ （4）眼睛接触到机油，用水认真冲洗，然后尽快去医院治疗。
