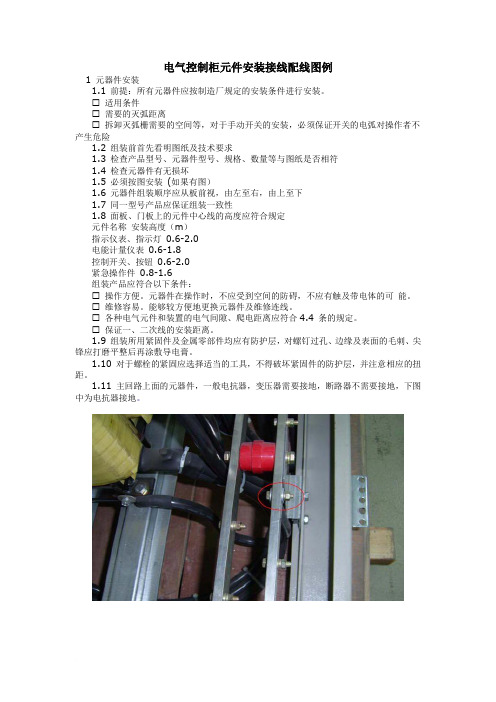

电气控制柜元件安装接线配线图例1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，1.17 保护接地连续性保护接地连续性利用有效接线来保证。
也叫 "阳极锁〞 ,其实只是"阳极锁〞的一种,如此是断电开门的电锁.因为按照消防要求,出现火灾时,大楼会自动切断电源,电插锁应该打开, 方便人们逃生,所以 .电插锁是一种电子控制锁具,通过电流的通断驱动"锁舌〞的伸出或缩回以达到锁门或开门的功能.当然,关门开门功能的实现需要与"磁片〞配合才能实现.通常电插锁由两个主要局部组成：锁体和锁孔.锁体中的关键部件为"锁舌〞 , 与"锁孔〞配合可实现实现"关门〞和"开门〞两个状态.即锁舌插入锁孔实现关门,锁舌离开锁孔为开门.正因为锁舌的可伸缩功能,才被冠予"电插锁〞的名称.也正是因为这个特点,电插锁经常被用于各种平开门〔双向开启〕上.同时,其"暗藏式〞安装的特点较适合于对锁体某某性要求较高的场所. 电插锁分为两种,通电开锁<常开>和断电开锁〔常闭〕两种,即前者通电时的状态是锁舌在里面即开门状态,后者反之.不过一般情况下消防有要求用断电开门,以保证火灾发生时门可以自动打开！电插锁从电线分为两线电插锁,四线电插锁,5 线电插锁,8 线电插锁.,红色和黑色,红色接电源+12VDC 黑色接GND.断开任何一条线,锁会自动回伸,门如此处于打开状态.两线电锁,设计比拟简单, 没有单片机控制电路,锁体也比拟容易发热烫手,冲击电流比拟大,是电插锁产品中最低级的产品也是目前市政应用最多也最广泛的产品之一.,红色和黑色,红色接电源+12VDC 黑色接 GND.还有两条白色的线,是门磁信号线,反映门的开和关状态.它通过门磁,根据当前门的开还是关状态,同时把信号反应给门禁控制器.,例如非法闯入时报警.长时间未关闭等功能都是依赖这些信号来传递信息的,系统中没有设立这些功能的,门磁信号线可以不用接.四线,发热良性,带延时控制,带门磁信号反应功能,在电插锁产品中也是应用较广泛的产品,就是锁体上有拨码开关,可以设置关门的延时时间.通常可以设置为 0 秒,3 秒,6 秒,9 秒.每个品牌的锁分几档延时略有不同.请注意这个延时和门禁控制器和门禁软件设置的开门延时两个概念不一样. 门禁控制器和门禁软件设置的是"开门延时〞 ,或者叫"门延时〞 ,是指.,是关门延时,是指门到位多久后,锁头下来,锁住门.一般门禁系统都是要求门一关到位,锁头就下来,把门关好.所以,设置成 0 秒.而有些门,地弹簧不好,门在关门位置前后晃荡个几下,门才定下来,这个时候如果设置成 0 秒,锁头还没有来得与打中锁孔,门就晃荡过去了, 门在晃荡回来会把已经伸出来锁头撞歪 ,这种情况就可以设置一个关门延时, 使门晃荡几下后,稳定下来,锁头再下来,关闭门.和四线电插锁的原理是一样的,只是多了一对门磁的相反信号,用于一些特殊场合,正式场合反而麻烦,工程师要测试该用哪一对.红黑两条线是电源.还有 NONC 三条线,NO 和 NC 分别和组成两对信号相反〔一组闭合信号,一组开路信号〕 .门被打开后,闭合信号变成开路信号,开路信号的一组变成闭合信号.原理和 5 线电插锁一样.只是除了门磁状态输出外,还增加了锁头状态输出.电插锁一般用于玻璃门,根据玻璃门有框或无框需要配合门夹等安装配件使用,一把电插锁只能控制一扇门,双扇玻璃门需配置两把电插锁.对于大局部门禁项目建议选用断电开的电插锁,在门禁系统发生故障等特殊情况时可断开电源开门,并且满足断电开门的消防要求.有些电插锁具备延时控制和门磁检测功能,延时控制功能支持门关后延时一定的时间再闭锁,对于地弹簧性能不太好导致门锁不易锁上的玻璃门,可通过调节电插锁的延时闭锁时间进展改善.市场上有两芯线的电插锁和多芯线的电插锁,两芯线的电插锁通电后电流直接驱动线圈产生电磁效应,靠电磁力吸引弹簧片来控制铁芯开关,长时间使用容易发热,电流的波动也易引起电锁故障；带多线的电插锁一般具有微芯片控制,不但具有锁状态、门状态检测等功能,而且电锁运行靠单片机控制, 性能与可靠性更好,建议选用.安装电插锁难度在第一次安装第一把电插锁上,第二把时就非常明白了,而且安装速度和精度都会提高. 安装前,一定要配合附件,思考定位, 因为锁孔一旦挖出,是很难复原或者重新挖的.第一步：先将门关上,确定门与门框的中心线,再将电锁包装盒内的贴纸与中心点对齐贴上.第二步：按贴纸上所示的孔位在门框上开孔.第三步：在门框上安装锁体,上好挡板,并用螺丝固定.第四步：在门上安装锁扣注意：1、锁舌与锁扣位置要对准,安装要妥当、结实.安装不当会造成锁舌不到位、锁体发热,锁的寿命会急剧减少.2、锁的延时可调至0 、3 、6 、9 秒,等门关好,不再晃动后再上锁.1、木门90 度或180 度开启均可2、玻璃门一般是180 度开启〕1〕上有框,下有框: 标准电插锁2〕上有框,下无框: 标准包装的电插锁和电插锁小门夹3〕上无框,下无框: 上下无框玻璃门电插锁3、铁质门,一般是90 度开启1〕子母门,一般是3/7 分, 只要在木门配1 把锁即可2〕企口门, 只要主动门配置1 把锁即可3〕平口门,需要配置2 把锁4、一般的办公室门,会议室门都可以选配电插锁5、注意：防火逃生门或楼梯口门是绝对不允许配电插锁,要配置磁力锁或剪力锁,万一电插锁出现问题,没方法把锁舌缩回,该门就打不开,在消防要求里, 这是通不过验收的.。
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电气控制柜元件安装接线配线图例1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，1.17 保护接地连续性保护接地连续性利用有效接线来保证。
干货丨12种常用的电气设备接线图电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
