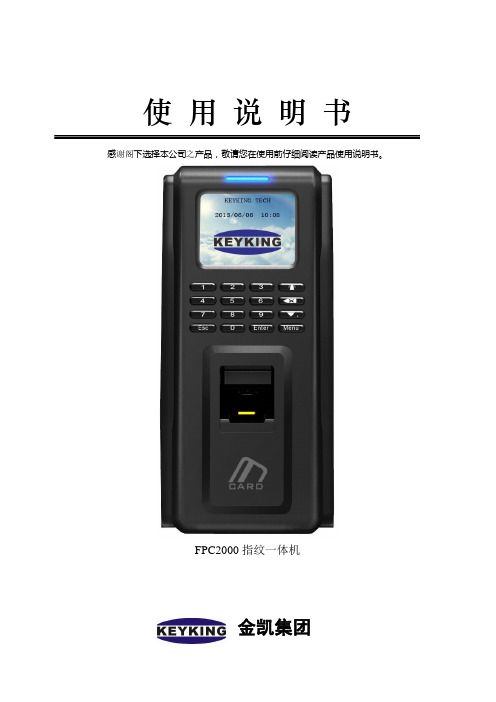

使用说明书感谢阁下选择本公司之产品，敬请您在使用前仔细阅读产品使用说明书。
FPC2000指纹一体机金凯集团目录................................................................................................................................................................................ 第一章系统说明 (3)1.1 概述 (3)1.2系统特性 (4)1.3 应用模式 (4)第二章接线说明 (6)2.1 FPC2000 外观 (6)2.2接线端 (7)2.3电锁接线 (8)2.4 TCP/IP联网 (9)第三章使用说明 (11)3.1用户管理 (12)3.1.1 添加 (12)3.1. 2删除 (16)3.1.3修改 (17)3.1.4添加管理员 (17)3.1.5删除所有 (18)3.2 网络设置 (19)3.2. 1机器地址 (19)3.2.2网络设置 (19)3.2.3 IP地址 (20)3.2.4 子网掩码 (21)3.2.5 网关 (22)3.2.6 服务器IP (23)3.2.7 服务器端口号 (23)3.3 功能选择 (24)3.3.1 语言选择 (24)3.3.2 时钟设置 (25)3.3.3 屏保时间 (25)3.3.4 门锁设置 (26)3.3.5 校验多指纹 (26)3.3.6 防撬报警 (27)3.4 机器特性 (27)3.4.1 指纹模块 (27)3.4.2 韦根输出 (29)3.4.3 卡号显示 (29)3.4.4 显示模式 (30)3.4.5 终端初始化 (30)3.4 终端信息 (31)3.5开门模式应用 (32)第四章：安装 (33)4.1 基于墙体内的安装 (33)4.2 墙壁安装（不用底盒安装） (34)第五章常见故障 (35)系统说明1.1 概述FPC2000是深圳市金凯科技有限公司新开发表现出色的一款带TFT彩色显示屏的指纹一体机。
门禁控制器接线原理图2008-08-08 初始版本完成2010-11-18 升级版本门禁系统操作手册版本： 2．0版本： 2. 11一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达 1200 米，每个总线可以接 255 台设备，使用485 集线器可以扩展多条总线。
支持多达 6 个输出和 10 个输入。
型号有单门、双门、4门等。
✍✍✍✍✍标准 485（波特率 9600）通讯；✍✍✍✍✍大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在 Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；✍✍✍✍✍开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；✍✍✍✍✍支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能；✍✍✍✍✍支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；✍✍✍✍✍默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；✍✍✍✍✍支持多达 6 个输出，分别控制门和报警输出联动；✍✍✍✍✍多门控制器支持互锁、防潜返功能；✍✍✍✍✍所有设备可以混合安装在一个系统里面；✍✍✍✍✍配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控；✍✍✍✍✍内置 web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达6个输出和 10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
✍✍✍✍✍标准 10M TCP/IP 通讯；✍✍✍✍✍大容量存储卡，支持远程升级版卡容量 4000，刷卡记录 4000，报警记录 6000；✍✍✍✍✍标准版卡容量 54000，刷卡记录 60000，报警记录 20000（控制器的记录保存在 Flash 里面。

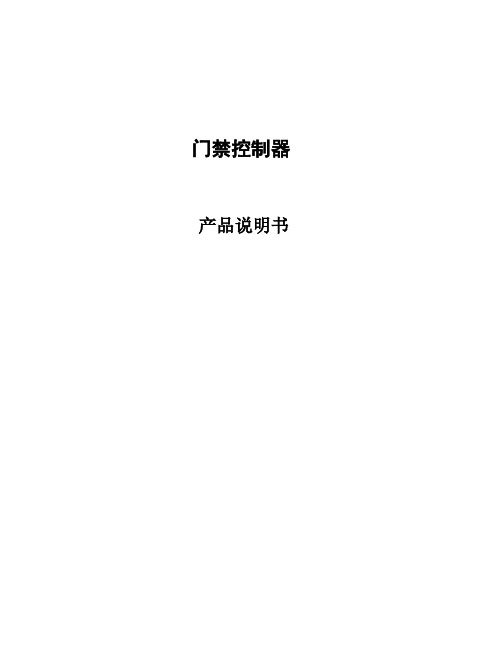

门禁控制器产品说明书目录第一章门禁系统简介 (2)第二章功能特性 (3)第三章接线、安装方法 (7)第四章故障排除及诊断 (8)附录 (10)第一章门禁系统简介门禁系统是集计算机技术、微控制技术、智能卡技术、机电一体化技术等多种技术于一体的现代化智能出入口管理控制系统，门禁系统由四门（双门，单门）双向联网型控制器、通讯转换器、读感器、电锁、出门按钮，门磁，门禁管理软件和各种线缆配件组成。
采用非接触感应智能卡作为身份识别。
门禁控制器，是门禁系统中重要的组成部分。
通过RS485总线，最多可将99个任意组合组成一个控制网络，利用总线网络可以管理99×4个门点。
每个控制器都可独立工作，不受控制上位机（计算机）关机的影响，连接上位机时，数据全部通过管理软件上载到电脑，脱机时自存储所有交易记录和数据。
门禁系统的管理软件已经能够满足大多数应用的要求，如果需要，我们可以提供软件二次开发的技术支持。
第二章功能特性四门控制器四个门的双向进出输出和输入4组读头输入、输出端口（可支持8个485读卡器）4组标准门状态输入端口4组出门请求按钮输入端口4组电锁继电器输出端口1组RS485通信输入输出端口网络通讯一个RS485通讯口可以连接99台门禁控制器，网络总长1200米，通讯速率：19200，E，8，1。
控制器功能每个控制器可存储6000条持卡人信息。
每个控制器可存储2000条事件记录。
支持刷卡开门、遥控开门、门状态监控、按钮开门等开门模式。
支持EM、HID、Mifare卡。
支持单、双向4门区，单向和双向门区可同时设定，其分配比例可自由设定。
支持大容量的门常状态设置和节假日设置。
掉电后时钟正常运行90天，记录数据20年不丢失。
每台控制器最多可接8个读卡器。
提供16个群组、60个时区、32个时段。
出门读卡器和进门读卡器可自由设定。
支持持卡人信息单个修改。
掉电前检测、看门狗复位。
人性化的状态指示，更便于安装调试。
安全防护所有输入输出均有抗冲击保护。
DS-K2600系列门禁控制主机用户手册UD.6L0106D0087A01非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。
本手册适用于以下产品：我们已尽量保证手册内容的完整性与准确性，但也不免出现技术上不准确、与产品功能及操作不相符或印刷错误等情况，如有任何疑问或争议，请以海康威视最终解释为准，产品和手册将实时进行更新，恕不另行通知。
本手册内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱清单为准。
本手册为基本功能指导，需要了解功能请参考iVMS-4200用户手册。
安全使用注意事项在本文中可能出现下列标志，它们所代表的含义如下。
警告：●本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。
●请使用正规厂家提供的电源适配器。
● 在接线、拆装等操作时请将电源断开，勿带电操作。
●如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，本公司不承担责任。
）注意：●请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）●请不要在高温（超过65℃）或低温（低于－20℃）或高湿度地点安装设备。
●提供良好的通风环境。
●请勿在潮湿环境下操作。
●请勿在易爆环境中操作。
●保持产品表面清洁和干燥。
●避免接触裸露电路。
产品加电时，请勿接触裸露的接点和部件。
目录1. 产品功能概述 (1)1.1产品介绍 (1)1.2产品功能 (1)2. 主板外观 (2)2.1正面外观说明 (2)2.1.1 DS-K2601正面外观 (2)2.1.2 DS-K2602正面外观 (3)2.1.3 DS-K2604正面外观 (4)2.2灯号及开关示意图及说明 (5)2.2.1 DS-K2600系列灯号及开关示意图 (5)2.2.2 DS-K2600系列灯号及开关说明 (8)3. 连接端子说明 (9)3.1连接端子及端子说明 (9)3.1.1 DS-K2601连接端子及端子说明 (9)3.1.2 DS-K2602连接端子及端子说明 (13)3.1.3 DS-K2604连接端子及端子说明 (17)4. 安装说明 (22)4.1电气组布局图 (22)4.2电气组外部接线端子定义 (23)4.2.1 DS-K2601电气组外部接线端子定义 (23)4.2.2 DS-K2602电气组外部接线端子定义 (23)4.2.3 DS-K2604电气组外部接线端子定义 (23)4.3读卡器安装示意图 (24)4.3.1 韦根读卡器接法 (24)4.3.2 RS485读卡器连接 (25)4.4电锁安装示意图 (26)4.4.1 阴极锁安装示意图 (26)4.4.2 磁力锁/阳极锁安装示意图 (26)4.5外接报警设备示意图 (27)4.6开门按钮接线图 (27)4.7门磁侦测连接说明 (28)4.8电源供应器安装示意图 (28)4.9防区报警输入端子接线图 (29)4.9.1 常开状态探测器接线图 (29)4.9.2 常闭状态探测器接入 (29)5. 设定 (30)5.1硬件初始化设定 (30)5.2继电器输出NO/NC选择示意图 (30)5.2.1 门锁继电器输出状态示意图 (30)5.2.2 报警继电器输出状态示意图 (31)6. 软件使用流程 (32)7. 发卡器配置 (33)8. 门禁硬件配置 (34)8.1控制器管理 (34)8.1.1 界面介绍 (34)8.1.2 添加设备 (35)8.1.3 修改设备 (36)8.1.4 远程配置 (38)8.2门禁点管理 (42)8.2.1 分组添加 (42)8.2.2 门禁点导入 (42)9. 门禁权限配置 (44)9.1人员管理 (44)9.1.1 部门管理 (44)9.1.2 人员管理 (44)9.2卡片管理 (45)9.3门禁权限 (46)9.3.1 添加权限 (46)9.3.2 查询门禁权限 (49)9.3.3 删除门禁权限 (49)9.3.4 门禁权限下载 (50)10. 门禁控制 (52)10.1状态监控 (52)10.1.1 界面介绍 (52)10.1.2 门禁反控 (52)10.1.3 门禁状态 (54)10.1.4 实时事件 (54)10.2门禁事件 (55)11. 系统维护 (56)11.1日志检索 (56)11.1.1 界面介绍 (56)11.1.2 配置日志查询 (56)11.1.3 控制日志查询 (57)12. 技术参数 (58)1.产品功能概述1.1产品介绍DS-K2600系列门禁主机是新一代的门禁主机，功能强大，设备运行稳定，采用最新的架构设计，具有TCP/IP网络通讯接口设计，通讯数据采用特殊加密机制处理，可脱机运行，具有防拆设计。
布线接线注意事项1、所有走线都务必套管，PVC管与镀锌管都能够，避免老鼠咬断线路引起故障。
强烈建议：本系统的所有走线务必同220V强电线分开套管2、尽管操纵器具备了良好的防静电、防雷击、防漏电设计，请务必保证操纵器机箱与交流电地线连接完善，且交流电地线真实接地。
3、建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
4、请勿擅自拆卸或者者更换操纵器的芯片，非专业的操作会导致操纵器损毁。
5、不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。
6、用电方面，不要将操纵器与其他大电流设备接在同一供电插座上。
7、读卡器、按钮的安装高度距地面1.45米，能够根据客户的使用习惯，适当增加或者者降低。
8、操纵器建议安装在门内侧的天花板上或者弱电井等便于保护的地点。
9、接线端子注意规范接线，不要裸露金属部分过长，以免引起短路与通讯故障。
10、线与线的连接，最好使用电烙铁焊接，拧接方式容易造成接触不良。
TCP/IP网络门禁—网线的布线技巧TCP/IP网络的布线相对来讲比较简单，只需要用普通网线把操纵器直接接入交换机或者集线器HUB。
备注：TCP/IP同一时刻通讯时可同时支持多个操纵器可用网线直接连电脑设置，支持局域网操纵，支持互联网远程操纵每个门禁操纵单元--- 线材选用及布线技巧每个门禁操纵单元包含：门禁操纵器、读卡器、电锁、出门按钮、门磁、红外传感器等，门禁操纵器到门的距离通常不要超过100米，下列是单门操纵器操纵一个门的示意图：选用线材1、读卡器线：读卡器到操纵器端口之间的线建议用8芯屏蔽多股双绞网线（其中二芯备用，假如不需要读卡器声光反馈合法卡可不接LED线与蜂鸣器线），数据线Data1 / Data0互为双绞，线径建议0.5平方毫米以上，最长不能够超过100米，屏蔽线接操纵器的GND。
2、出门按钮线：出门按钮到操纵器端口之间的线，建议使用两芯线，线径在1.0平方毫米以上。
电插锁，磁⼒锁，阴极锁——门禁锁的选择与安装门禁⽤的电锁是门禁系统的重要组成部分，是门禁系统的执⾏机构和关键设备。
⼀套门禁系统即使功能再强⼤、性能再稳定，但是电锁的质量和安装有问题，同样会造成质量事故甚或是安全问题。
门禁常⽤的电锁有：电插锁（阳极锁）、磁⼒锁、电机锁、电锁⼝（阴极锁）等。
⼀、电插锁电插锁看电线分为两线电插锁、四线电插锁、五线电插锁、⼋线电插锁等。
两线电插锁设计功能较为简单，只有两根线：⼀根+12VDC，⼀根GND。
断开任何⼀根线，锁头缩回，门打开；四线电插锁多了门磁信号线，可以反映门的开关状态；五线电插锁和四线的原理是⼀样的，只是多了⼀对门磁的相反信号，调试时可以选⽤；⼋线电插锁除了门磁信号以为，还多出了锁头状态信号，即锁头是不是伸出来，信号不⼀样。
延时控制，锁体上有拨码开关，可以设置关门的延时时间，0秒、2.5秒、5秒、9秒等，各⼚家延时档位略有不同。
电插锁由锁体和锁孔组成,这两部分配合完成开锁、闭锁的功能。
电插锁可分为通电开锁和断电开种,两者区别在于通电开锁在断电情况下锁是关闭状态,断电开锁在断电的情况下锁为打开状态。
电插锁⼀般使⽤在:⽊门、玻璃门等,如果玻璃门是上下⽆框的,需要选⽤专⽤的⽆框电插锁。
电插锁优点:⽐较通⽤、价格不⾼、安装⽅便、隐蔽性好、安全性⾼、不易被撬开,⽽且安装电插锁开门⽅向不限制,可以双向打开。
电插锁缺点:电插锁内部电⼦元件较多,产品质量受⼯艺加⼯影响较⼤,另外电插锁安装时需要在门框上挖孔,⽐⿇烦。
注意：防⽕逃⽣门或楼梯⼝门是绝对不允许配电插锁，要配置磁⼒锁或剪⼒锁 ，万⼀电插锁出现问题，没办法把锁⾆缩回，该门就打不开，在消防要求⾥，这是万万不⾏的。
安装：安装前，⼀定要配合附件，思考定位，因为锁孔⼀旦挖出，是很难复原或者重新挖的。
锁⾆与锁扣位置要对准，安装要妥当、牢固。
安装不当会造成锁⾆不到位、锁体发热，锁的寿命会急剧减少。
⼆、磁⼒锁磁⼒锁⼜叫电磁锁，是⼀种依靠电磁铁和铁块之间产⽣的吸⼒来闭合的电锁。
一、电插锁简介：电插锁（请见下图）是一种电子控制锁具，通过电流的通断驱动“锁舌”的伸出或缩回以达到锁门或开门的功能。
当然，关门开门功能的实现需要与“磁片”配合才能实现。
通常电插锁由两个主要部分组成：锁体和锁孔。
锁体中的关键部件为“锁舌”，与“锁孔”配合可实现实现“关门”和“开门”两个状态。
即锁舌插入锁孔实现关门，锁舌离开锁孔为开门。
正因为锁舌的可伸缩功能，才被冠予“电插锁”的名称。
也正是因为这个特点，电插锁经常被用于各种平开门（双向开启）上。
同时，其“暗藏式”安装的特点较适合于对锁体保密性要求较高的场所。
现在的电插锁分为两种，通电开锁和断电开锁两种，即前者通电时的状态是锁舌在里面即开门状态，后者反之。
不过一般情况下消防有要求用断电开门，以防止火灾发生时们可以自动打开！现在的锁有2芯（电源+和-）5芯（电源+和-以及门磁两种状态点和公共点）和8芯（电源+和-以及门磁两种状态点和公共点还有锁芯3个点）之分。
表面区别锁的好坏时简单办法是看外观，另一个简单的方法是用手掂一掂重量，一般质量好的比较重。
安装时，需将锁体（含锁舌部分）安装于脊梁中，再将锁片（含锁孔部分）安装于活动扇上项部。
安装时需要注意调整好锁舌与锁孔的对应位置，以及与地弹簧、地锁之间的对应位置。
对有框玻璃门而言，使用锁片即可；但对无框玻璃门而言，必然使用小门夹“下支架”充当锁孔的角色。
电插锁有以下几项性能：1、锁舌力量：如果锁舌无力，会发生锁舌自动缩回的现象，或反应力差，锁舌伸缩不及时，失去其“锁”的意义。
2、工作状态下锁体温度：没有一款电插锁在工作状态下不发热，但不应达到“煮鸡蛋”的程度。
3、工作电流：这个指标与锁舌力量有关，也与锁体工作状态下的温度有关。
设计准确的电插锁应在这两者之间找到平衡。
4、工作电压：通常有12VDC/24VDC两种，而以12VDC居多。
24VDC 的最大好处是其要求的工作电流较小。
5、锁体尺寸：对于有特殊安装尺寸的场所，这个指标显得尤为重要。
