钻孔桩施工作业指导书(修该后的)

钻孔桩施工作业指导书1. 适用范围本作业指导书适用于桥梁冲击钻机及旋转钻机钻孔施工。

具体局部细节根据各工程的水文、地质等环境和工艺情况做调整。

2. 作业准备2.1 内业技术准备（1）应在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题，熟悉规范和施工技术标准。

（2）制定现场施工安全保证措施，制定有针对性的应急预案。

（3）对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。

（4）确认墩位已进行地质勘探，根据勘探资料绘制桩位地质柱状图。

（5）已完成桥位施工控制网复测工作，编制复测报告并报请监理单位批准。

根据设计资料对桥位桩基坐标复核无误。

（6）依据验收标准及建设、监理单位要求，编制技术资料、施工原始记录、检验批资料表格计划。

2.2 外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

（2）建立混凝土工厂，并经验收合格可以投入使用，各种混凝土材料已进场并经验收合格，混凝土配合比设计已完成并报批。

（3）建立钢筋车间并投入使用，钢筋原材料已进场并检验合格。

（4）作业前外部环境已调查清楚，地下管线等设施调查清楚并已保护或迁移。

3. 技术要求（1）钻孔桩施工按照设计要求进行，孔径和孔深应满足设计要求。

（2）桩身混凝土各项性能指标需满足验标要求。

桩基用钢筋原材和钢筋笼尺寸应满足设计要求。

（3）钻孔施工时需对地质情况进行复核，需与设计相符。

地质情况需设计地质工程师代表现场复核签认。

（4）桩基施工完成后，砼达到要求的强度后，按设计和验标要求进行桩基检测，符合要求方能进入下道工序施工。

4. 施工程序与工艺流程钻孔桩施工流程见图4-1。

图4-1 钻孔桩施工流程图 5. 施工要求合格 养生，桩检 凿除桩头 作试件安装钻孔平台或筑岛平桩位放线 制作钢插打或埋设安装钻机、泥浆选择钻倾斜度及平面位置控制 泥浆制备 钻 进 钻至设计标高检 孔 安装钢筋笼 制作钢筋安装导管 清孔 拔球 测量砼面高合格 灌注水下砼 测量砼面高5.1 施工准备在选定钻孔桩施工方案后，进行钻孔前的施工准备工作，主要内容包括钻孔平台施工（水上施工）、场地平整（岸上施工）、筑岛（浅水区域钻孔桩施工），并对钻机的型号进行选择，准备相应的配套机具设备。

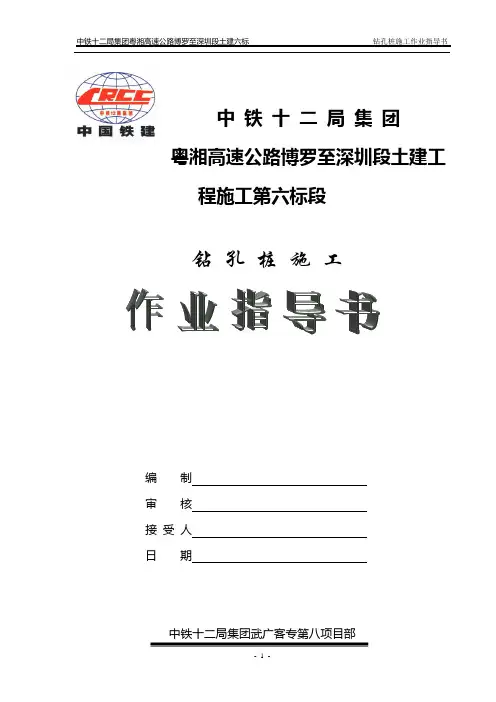

中铁十二局集团粤湘高速公路博罗至深圳段土建工程施工第六标段钻孔桩施工编制审核接受人日期中铁十二局集团武广客专第八项目部二〇一〇年三月目录钻孔桩施工作业指导书 (1)一、钻孔桩施工工艺流程 (1)二、施工准备 (2)三、钻机就位 (3)四、钻进 (3)五、清孔 (5)六、钢筋笼制作安装 (5)钻孔桩施工作业指导书一、钻孔桩施工工艺流程二、施工准备㈠钻机选型1、冲击钻机被誉为“万能钻机”的冲击钻适用于各类地质，特别是在大卵石土和漂石等软硬不匀的地层中更有优势，一般冲击钻机有体积小、吊装移位方便的特点，并且单绳冲击钻机有主卷扬和副卷扬，灌注砼时主卷扬可提集料漏斗，副卷扬可拔塞子、拆装导管，不需汽车吊辅助作业。

按泥浆循环方向分为正循环冲击钻机、反循环冲击钻机。

正循环冲击钻机使用于孔深在40米以内的钻孔桩以及更深的粘土地质钻孔桩，对大于40米的砂土、卵石、入岩桩来说，随着钻进深度的不断加大，泥浆浮渣能力逐渐降低，钻进速度将大大减慢，其优点：采用泥浆较浓、孔壁不易坍塌，护壁效果较好。

反循环冲击钻机可直接将钻渣从孔底吸出，不需要太浓的泥浆，钻进速度较快；由于钻进速度较快，孔壁稳定性较差，加之泥浆比重较小，在砂土、粉土等不稳定地层中钻孔易造成塌孔。

冲击反循环钻机一般较笨重，移位不方便，适宜钻深孔桩。

2、旋转钻机适用于粉土、砂土地层中，不适宜卵石土（卵石土≥10cm）、漂石、孤石地层；地质复杂的地层也不适用，因为土层和岩层变换时要更换钻头，费工费时；不适宜在粘度较高的黏土中钻孔，因为钻头被粘泥包裹成一泥球，钻进速度减慢。

一般旋转钻机采用反循环法臵换泥浆，在粉土、砂土中钻进可将钻松的土体直接吸出，钻进速度比冲击钻机快得多，但要勤测试泥浆比重，如泥浆比重小于1.1就要及时投土造浆，不能一味钻进导致由于泥浆比重较小而造成坍孔事故。

3、旋挖钻机旋控钻机适用于地下水不丰富的硬土或冻土层及不嵌岩的摩擦桩。

旋挖钻机体积庞大，要求场地开阔、不沉陷且交通方便；旋控钻机也可在地下水丰富的砂土、粉土中钻孔，但要配臵泥浆来护壁，保持孔内水压。

1 适用范围和执行标准1.1 适用于钻（冲）成孔砼灌注桩基础的施工作业和质量验收。

1.2 执行标准1.2.1 《建筑桩基技术规范》JGJ94-941.2.2 《建筑地基基础工程施工质量验收规范》GB50202-20021.2.3 《建筑工程施工质量验收统一标准》GB50300-20011.2.4 《建筑基桩检测技术规范》JGJ106-20032 施工准备2.1 需用材料2.1.1 水泥：宜用42.5（R）的普通硅酸盐水泥，水泥应具备出厂合格证，现场监理见证抽样复验试验报告，现场已挂产品合格标识牌。

2.1.2 砂：中砂或粗砂，含泥量不大于3%，已经检验试验，现场已挂产品合格标识牌。

2.1.3 碎石：粒径10mm～40mm，含泥量不大于2%，具有检验报告，现场已挂产品合格标识牌。

2.1.4 钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定现场见证抽样试验合格后才能使用，现场已挂产品合格标识牌。

进口钢材需先经化学成分试验和焊接试验，符合有关规定后方可用于工程。

2.2 使用机具2.2.1 成孔机械：潜水钻、回转钻、冲抓钻、冲击钻、成孔机械必须经检验合格，已挂机械检验状态合格标识牌。

2.2.2 250～500L混凝土搅拌机或预拌混凝土输送泵机：已挂机械检验状态合格标识牌。

2.2.3 0～500kg台称：已经检定与校准，贴上了使用合格证。

2.2.4 工具：铁铲、手推车、砼试件模、坍落度筒等。

2.3 作业条件2.3.1 施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，妨碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。

2.3.2 施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须采取有效的措施进行处理。

场地要采取有效的排水措施。

2.3.3 应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计(或方案)、各种原材料及其抽检试验报告以及有关资料。

齐白公路齐齐哈尔至泰来（省界）段公路工程建设项目承包单位中铁十三局集团有限公司合同号B1监理单位黑龙江省公路工程监理咨询公司编号齐白公路齐齐哈尔至泰来（省界）段工程建设项目钻孔桩施工作业指导书中铁十三局集团有限公司齐泰公路B1合同段项目经理部2008年4月目录一、施工准备 (1)二、钻孔 (2)三、清孔 (3)四、钢筋骨架制作与安装 (4)五、安设导管及漏斗 (5)六、灌注水下混凝土 (6)七、截除桩头 (8)八、检桩 (8)九、坍孔的预防和处理 (8)十、培训 (8)十一、环保 (9)一、施工准备：㈠钻孔场地：陆上钻孔桩：对钻孔场地进行平整、硬化。

㈡孔位放样，护筒设置：1、陆上钻孔桩的护筒：⑴用5mm钢板卷焊而成，其直径比桩径大30cm，每节高2m，陆上钻孔桩护筒一般为1节。

⑵桩位确定后，采用人工挖土并配合振拔桩锤打入的方法埋设钢护筒，埋设时必须认真进行，护筒四周用粘土填筑，并分层夯实处理，护筒顶面要高出地面30cm左右，并在顶部焊加强筋和吊耳，开进水口。

⑶钻进过程中要经常检查护筒是否发生偏移和下沉，并要及时处理。

护筒平面位置偏差不大于5cm，与桩轴线的倾斜度不大于1%。

2、护筒连接处要求筒内无突出物，应耐拉、压、不漏水。

3、筑岛钻孔桩护筒埋设深度要达到水面以下2m，防止塌孔。

㈢泥浆制备、泥浆池布置：1、泥浆制备：⑴泥浆由水、粘土(膨润土)和添加剂搅拌而成，其性能指标应满足《技术规范》要求，泥浆顶面高出施工水位(或地下水位)至少1.0m。

⑵设置制浆池、储浆池、沉淀池，并采用循环槽连接，泥浆经常取样试验，以保证其性能指标稳定，保证顺利钻孔。

2、泥浆池布置：⑴陆上钻孔桩：泥浆池布置在桥跨中间，并隔孔布置。

泥浆池容积为50m3，并与容积为200m3的沉淀池串联并用。

⑵在施工过程中保证泥浆池中的浆面标高高于护筒顶标高 1.5m左右，以便靠水头压力向孔内补浆。

二、钻孔：㈠一般要求：1、钻机就位前，应对钻孔各项准备工作进行检查。

钻孔灌注桩施工作业指导书关键信息项：1、钻孔灌注桩的设计要求，包括桩径、桩长、桩身强度等。

2、施工工艺流程及各环节的技术标准。

3、施工设备及材料的要求。

4、质量检验标准及验收程序。

5、安全注意事项及应急预案。

1、总则11 本作业指导书旨在规范钻孔灌注桩的施工操作，确保施工质量和安全。

12 钻孔灌注桩施工应严格按照设计要求和相关规范进行。

2、施工准备21 熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径等设计参数。

22 场地平整，清除障碍物，保证施工场地坚实、平整。

23 测量放线，确定桩位，并设置护桩。

24 准备施工所需的机械设备，如钻机、泥浆泵、电焊机等，并进行调试和检查。

25 准备施工所需的材料，如钢筋、水泥、砂、石等，并进行检验和试验。

3、钻孔施工31 钻机就位，保证钻机平稳、垂直。

311 调整钻机的水平度和垂直度，偏差应符合规范要求。

312 对中桩位，偏差不得大于 50mm。

32 泥浆制备321 根据地质条件和施工要求，选择合适的泥浆性能指标。

322 泥浆的比重、粘度、含砂率等应符合规范要求。

33 钻进成孔331 按照设计要求和钻进工艺，控制钻进速度和钻进压力。

332 注意观察钻进过程中的地质变化，及时调整钻进参数。

333 做好钻进记录，包括钻进深度、地层情况、泥浆性能等。

34 清孔341 钻孔达到设计深度后，进行第一次清孔。

342 第一次清孔采用换浆法，将孔内的泥浆比重和含砂率降低至规范要求。

343 下放钢筋笼和导管后，进行第二次清孔。

344 第二次清孔采用正循环或反循环法，使孔底沉渣厚度符合规范要求。

4、钢筋笼制作与安装41 钢筋笼的制作应符合设计要求和规范规定。

411 钢筋的品种、规格、数量应符合设计要求。

412 钢筋的焊接质量应符合规范要求，焊缝饱满、无夹渣、无气泡。

42 钢筋笼的安装421 采用吊车将钢筋笼吊起，缓慢下放至孔内。

422 钢筋笼下放过程中，应保持垂直，避免碰撞孔壁。

钻孔灌注桩施工作业指导书1. 简介钻孔灌注桩是一种常用的地基处理方式，它通过在地下钻孔的同时注入灌浆材料来加固土层和提高地基承载能力。

本文档将详细介绍钻孔灌注桩的施工过程和操作要点，以确保施工质量和安全。

2. 施工准备在开始施工前，需要做好如下准备工作： - 确定施工图纸和设计要求； - 准备施工设备和工具，包括钻机、灌浆泵、混凝土搅拌站等； - 检查施工现场的安全措施，如安装警示标志、围栏等； - 配置所需材料，包括灌浆材料、钢筋等。

3. 施工步骤3.1 准备钻孔 - 根据设计要求，在施工现场标定钻孔的位置和深度； - 使用钻机进行钻孔，并及时清理孔底的碎屑。

3.2 灌浆准备 - 准备灌浆材料，根据设计要求配置合适的比例； - 测量和控制灌浆材料的流动性和硬化时间，确保施工过程的控制。

3.3 灌浆注入 - 将灌浆泵和钻孔连接，确保密封性； - 从孔口开始注入灌浆材料，以逐渐填满整个孔洞； - 在注入过程中，控制合适的注浆速度和压力，避免孔口塌方。

3.4 钢筋安装 - 在灌浆材料未完全硬化之前，将钢筋按设计要求插入孔洞中； -控制钢筋的深度和间距，确保钢筋与灌浆材料的紧密结合。

3.5 灌浆硬化 - 灌浆材料需要一定时间才能完全硬化，根据材料的规定时间进行等待； - 在等待过程中，需要对施工现场进行保护，防止外界杂物的干扰。

3.6 表面处理 - 灌浆材料完全硬化后，对表面进行修整和清理； - 确保表面平整、无裂缝和松动等问题。

4. 施工注意事项•施工人员应持相关证书，熟悉操作规程和安全要求；•在施工现场设置警示标志和围栏，避免非施工人员进入；•定期检查施工设备和工具的安全性，避免事故发生；•注意控制灌浆材料的流速和压力，避免孔洞塌方；•钢筋安装要按设计要求进行，并与灌浆材料紧密结合；•施工现场应保持整洁，防止杂物对施工质量的影响。

5. 施工质量控制•施工过程中，应随时记录施工数据和观测结果；•定期进行施工质量检验和验收，确保达到设计要求；•如发现施工质量问题，及时进行整改和修复。

钻孔灌注桩施工作业指导书钻孔灌注桩是一种常见的地基处理工艺，在建筑工程中得到广泛应用。

为了保证工程质量和施工效率，施工过程中需要遵循一定的作业指导和要求。

本文将对钻孔灌注桩的施工作业进行详细介绍。

一、施工前的准备工作1. 进行现场勘测和测量，确定钻孔桩的位置和尺寸。

2. 根据设计要求，选择合适的钻机和灌注桩设备。

3. 清理施工现场，确保施工区域整洁，并按照相关安全要求设置警戒线和标识牌。

二、钻孔作业1. 根据设计要求，确定钻孔的位置和深度，并在施工现场进行标记。

2. 装配好钻机，在施工现场进行试钻，确定土壤和岩石的情况。

3. 开始正式的钻孔作业，根据设计要求和钻机的性能，确定合理的钻孔参数。

(1) 控制钻孔的直径和偏差，避免施工误差。

(2) 根据土层情况和孔井的稳定性，合理选择钻孔方式和钻进速度。

(3) 合理处理钻孔过程中的各种问题，如遇到地下水、软土、黏土等特殊情况时，应及时采取相应的处理措施。

4. 钻孔结束后，进行孔壁清理和检查，确保孔壁的平整和无损伤。

三、灌注作业1. 准备好灌注材料，确保质量和使用的适用性。

2. 移动灌注设备到施工现场，根据钻孔的尺寸和深度，确定合理的灌注参数。

(1) 控制灌注深度和速度，避免灌注过程中的破坏和溢出。

(2) 控制灌注压力和流量，确保灌注材料的均匀性和质量。

3. 进行灌注作业，根据孔壁的情况，选择合适的灌注方式。

(1) 对于含有地下水的孔壁，应进行灌浆处理，提高孔壁的密实性。

(2) 对于孔壁较松散的情况，应采取高压注浆，提高孔壁的强度和稳定性。

(3) 对于灌注过程中出现漏浆或堵塞的情况，应及时停工检查，并采取相应的处理措施。

4. 灌注结束后，进行灌注桩的质量检查和记录，确保达到设计要求。

四、施工后的处理工作1. 清理施工现场，恢复原状，并根据要求进行地面的修复和整平。

2. 对施工过程中发生的问题和不符合要求的情况进行整理和分析，并提出相应的改进措施。

3. 制作施工记录和报告，对施工过程进行总结和评估，并提出相应的建议。

钻孔灌注桩施工作业指导书1.作业前准备1.1 确定施工图纸和工程规范在施工前，要仔细研究和理解工程设计图纸和相关工程规范，了解灌注桩的设计要求和施工方法。

1.2 准备材料和设备根据设计要求和规范，准备好所需的材料和设备，如混凝土、钢筋、灌注桩机、搅拌车等。

1.3 确定施工场地和交通安全选择适当的场地进行施工，并确保施工区域的交通畅通和安全。

1.4 检查施工人员的资质和安全防护措施检查施工人员的技能和资质，并确保他们配备了必要的安全防护装备，如安全帽、安全鞋、防护眼镜等。

2.施工工序2.1 桩位布置根据设计图纸确定灌注桩的布置位置和间距，并在场地上标示出桩位。

2.2 钻孔使用钻孔设备进行钻孔，根据设计要求确定钻孔的深度和直径。

钻孔时要注意以下事项：- 桩位正确、垂直和水平- 确保钻孔的稳定性和安全- 安全监控钻孔机的操作和钻孔进度- 钻孔过程中及时清理孔内碎屑，以确保孔壁的清洁2.3 悬吊钢筋笼在钻孔完成后，悬吊钢筋笼进入孔洞，根据设计图纸和规范确定钢筋笼的尺寸和数量。

钢筋笼的悬吊过程要保持笼子稳定，并确保其垂直和居中。

2.4 灌注混凝土开始灌注混凝土前，要先将混凝土搅拌均匀，并使用抽水泵将混凝土输送到钻孔中。

灌注混凝土时要注意以下事项：- 控制灌注速度和压力，以避免孔壁坍塌或混凝土溢出- 确保混凝土填充到设计要求的高度和密实度- 确保混凝土的成型工作和质量符合规范要求2.5 桩顶处理在灌注混凝土后，根据设计要求对桩顶进行处理。

常见的处理方式包括抹平、修整和封闭。

3.质量控制和安全防护3.1 质量控制在施工过程中，要进行严格的质量控制，包括以下方面：- 监控钻孔的深度和直径- 检查钢筋笼的尺寸和布置- 检测混凝土的材料成分和强度- 保证施工过程和质量符合设计要求和规范3.2 安全防护施工期间要重视安全防护工作，包括以下方面：- 严格遵守安全操作规程和规范- 使用个人防护装备，如安全帽、防护眼镜、安全鞋等- 安排专人对设备和施工现场进行日常检查和维护- 安排专人负责施工现场的安全和交通疏导4.施工验收和记录施工完成后，要进行验收和记录工作，包括以下方面：- 针对钻孔、钢筋笼和混凝土进行检验和测试- 记录钻孔的深度、直径和倾角等信息- 记录钢筋笼的尺寸、数量和布置等信息- 记录混凝土的材料成分、施工工艺和质量数据- 根据验收结果判定施工是否符合要求，并做出相应处理以上是钻孔灌注桩施工的一般作业指导书，具体情况还需根据工程的实际情况进行相应的调整和补充。

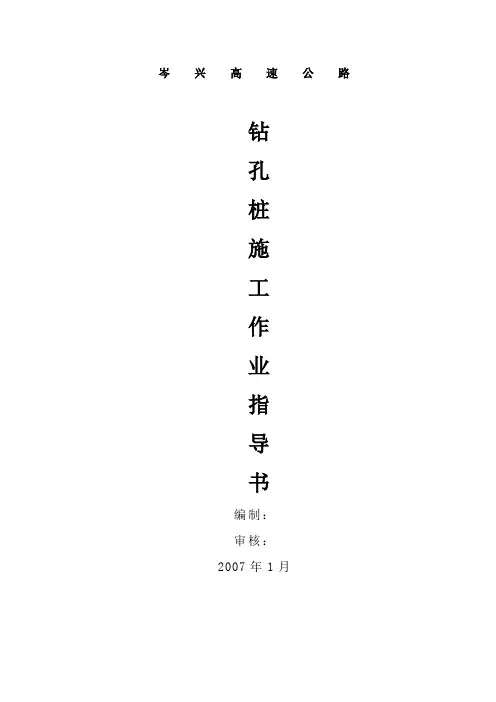

岑兴高速公路钻孔桩施工作业指导书编制：审核：2007年1月钻孔桩施工：1）、施工准备:进行水文、地质调查，制定施工方案。

用枕木、木板结合钢管搭建临时施工平台，准备测量定位放样、埋设钢护筒、组装冲击钻机就位、设置泥浆池、泥浆制备等工作。

钻孔前，对桩位重新进行复测，以确定桩位的准确位置。

埋设护筒前放好护桩。

埋设护筒时，护筒中心垂直线应与桩中心线重合，护筒采用厚为4mm钢板焊接成整节式钢护筒，焊接要牢固不漏水，护筒高度为1.5m，护筒直径宜比桩径大200~400mm。

护筒采用挖坑埋设法，边缘分层夯填粘土，护筒顶面应高出地面0.3米，筒埋置深度不小于1.5m，特殊情况应加深，以保证钻孔和灌筑混凝土的顺利进行。

2）、泥浆:在施工时设置泥浆池、沉淀池－泥浆的循环系统，并用循环槽连接。

泥浆池的尺寸通常为3~5米，深1米左右，沉淀池容积应按泥浆泵的泵量和要求的沉淀时间决定，为了减少沉淀时间，可在泥浆槽（循环槽）加筛网，滤去较大钻渣。

泥浆制备所用粘土的选择应优先采用水化快、造浆能力强的膨润土或接近地表的粘土为好。

3）、冲击钻钻孔:钻机就位后，底座和顶端应平稳，不得产生位移或沉陷，冲击钻机钻架顶部的起重滑轮槽缘加1/2D（D为钢丝绳直径）、钻头中心和护筒中心三者应在同一垂线上，钻机钻头中心垂直对准桩孔中心。

开始钻孔时，用小冲程慢打的方法，钻头不宜抬得过高，待钻至护筒下2.0m后，方按正常速度钻进。

护筒内的泥浆顶面，应始终高出筒外水位或地下水位至少1m以上，形成水头压力，以保护孔壁免于坍塌。

在钻进过程中，要经常注意岩层变化，每进尺2m或在岩层变化处捞取渣样，判断岩质，填写钻孔记录表并与地质柱状图核对。

钻孔中要对孔深、孔径、孔位、孔形和竖直度等经常进行检查，操作人员按要求填写钻孔施工记录，交接班时详细交待本工班钻进情况及下一班需注意事项。

钻孔应一次成孔，不得中途停顿。

当钻头尺寸磨损至小于设计桩径或刃脚磨钝时，应及时补焊或更换。

第一章施工准备一、施工现场准备“三通一平”工作能满足施工需要，合理布臵泥浆池位臵，场地为旱地时，应平整场地，清除杂物，换除软土，夯填密实，位于陡坡时挖成平坡，或用方木、型钢等搭设工作平台；场地为浅水时，宜采用筑岛施工，其面积应根据钻孔方法，设备大小及数量确定，有条件时可临时改河，进行旱地钻孔，施工场地或工作平台的标高应高出施工期间可能出现的最高水位0.5—1.0m。

二、测量放样准确测定桩的中心位臵，最少用两种方法（坐标法、偏角法）进行施工测量与检核，桩基定位后，应设臵护桩以备检查。

三、埋设护筒1、护筒制作的基本要求为固定桩位，保护桩口不坍塌，隔离地面水和保持孔内水位高出施工水位以维护孔壁及钻孔导向等目的，在钻孔前应按要求制作，埋设或下沉护筒，护筒应坚固，并有一定刚度，接头严密不漏水，且应能多次使用，一般由钢板制成，其厚度视护筒长度与入土深度而定，一般为4-8mm，护筒内径应大于钻头直径，当使用旋转钻机时应大于20cm，使用冲击钻机时应大于40cm，护筒顶宜高出施工水位或地下水位2.0m,并高出施工地面0.5m，其高度尚应满足孔内泥浆面高度的要求。

2、护筒的埋臵深度规定在岸滩上，粘性土、粉土不小于1.0m，砂类土不小于2.0m，当表面土层松软时宜将护筒埋臵在较坚硬密实的土层中至少0.5m；水中筑岛，护筒宜埋入河床面以下1.0m左右；在岸滩上埋设护筒，应在护筒四周回填粘土，并分层夯实。

护筒允许偏差：顶面位臵为5cm，护筒斜度为1％。

四、泥浆制备制浆池，沉淀池和泥浆池应根据现场需要合理规划，一般设在桥下游，泥浆指标应符合以下规定：1、比重：正循环旋转钻机、冲击钻机使用管形钻头钻孔时，入孔泥浆比重为1.1～1.3；冲击钻机使用实心钻头钻孔时，孔底泥浆比重不宜大于：粘土、粉土1.3，大漂石、卵石层1.4，岩石1.2；反循环钻机入孔泥浆比重1.05～1.15。

2、粘度：入孔泥浆粘度，一般地层16～22S，松散易坍地层19～28S。

钻孔灌注桩施工作业指导书1. 引言钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑、桥梁、堤坝等工程领域。

本文档旨在提供钻孔灌注桩施工作业的指导，以确保施工过程的安全性、高效性和质量。

2. 施工前准备2.1 确定施工区域和设计要求，包括桩的直径、深度和间距等参数。

2.2 检查并采取必要的安全措施，如设置施工现场警示标志、围栏和安全告示牌等。

2.3 清理施工区域，确保无杂物和障碍物，使施工作业能够顺利进行。

2.4 准备施工所需的设备、工具和材料，并进行检查和调试，确保其正常工作。

3. 施工步骤3.1 标定钻孔位置：根据设计要求，在地面上标定出每个钻孔的位置和中心点。

3.2 钻孔准备：3.2.1 使用合适的钻机或钻具进行钻孔，确保钻管垂直深入地面，并避免倾斜和偏离位置。

3.2.2 钻孔过程中，根据需要加固钻孔，以防止坍塌和钻孔困难。

3.2.3 钻孔完成后，进行孔底清理，清除杂物和碎石等，保持孔底的清洁。

3.3 钢筋安装：3.3.1 根据设计要求，在钻孔中安装钢筋，确保其正确的位置和排列方式。

3.3.2 钢筋的连接必须符合相关标准和要求，采用合适的连接方式，并进行必要的焊接或绑扎。

3.4 灌注混凝土：3.4.1 使用合适的灌注设备，将混凝土均匀地灌入钻孔中，避免空洞和渗漏。

3.4.2 灌注过程中，可适当采取振捣等措施，以提高混凝土的密实性和质量。

3.4.3 灌注完成后，及时检查灌注桩的成型情况，发现问题及时进行修正。

3.5 养护与后续处理：3.5.1 灌注桩完成后，及时进行养护，保持其表面湿润，避免开裂和强度不足。

3.5.2 根据设计要求，进行后续处理工作，如切割、打磨、密封等，以确保灌注桩的质量和功能。

4. 施工注意事项4.1 遵循相关法律法规和施工规范，采取必要的安全措施，确保施工人员的安全。

4.2 施工过程中应严格按照设计要求进行，不得随意改变钻孔位置、直径和深度等参数。

4.3 对于特殊情况，如遇到困难或问题，应及时与设计、监理等相关方面进行沟通和协调。

钻孔灌注桩施工作业指导书一、编写目的明确钻孔灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、规范钻孔灌注桩施工，保证钻孔灌注桩作业的质量，提高工作效率。

二、适用范围适用于莞惠城际工程的围护结构钻孔灌注桩施工。

三、施工方案本站出入口基坑围护结构采用间距900mm的Ф800mm钻孔灌注桩+桩间Ф500mm旋喷桩。

本站风道基坑围护结构采用间距1300mm的Ф1200mm钻孔灌注桩+桩间Ф600mm旋喷桩。

四、施工工艺施工顺序如下图1-1：173********图1-1 钻孔灌注桩作业顺序图当有多台桩机同时施工时，不但要满足上面的施工顺序同时还要确保两台桩机之间有一定的安全距离。

钻孔桩施工工艺流程见图1-2。

（1）钻机选型本工程的钻孔灌注桩穿越的地层主要为土层和强风化砾岩，根据地质情况选择满足地质钻孔要求且施工速度较快的旋挖钻机、反循环钻机。

（2）技术准备根据设计要求合理布置施工场地，先平整场地、清除杂物、换除软土、夯打密实。

在进行场地整平后，组织有资格的测量放样人员，将所有桩位放出，钉好十字保护桩，做好测量复核，并记录放样数据备案；接通水电。

沿隧道两侧修筑临时便道，便道距离钻孔桩保持5m以上距离，以免影响孔壁稳定；钻机底盘不宜直接置于不坚实的填土上，以免产生不均匀沉陷。

（3）桩位放样桩位放样，按“从整体到局部的原则”进行桩基的位置放样，进行钻孔的标高放样时，及时对放样的标高进行复核。

采用全站仪准确放样各桩点的位置，使其误差在规范要求内。

（4）钻机就位钻机就位时，要事先检查钻机的性能状态是否良好。

保证钻机工作正常。

（5）埋设钢护筒孔口护筒采用钢板制作，内径比桩径大20～30cm，长度为2～6m。

采用开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间也用粘土填满、夯实，严防地表水顺该处渗入。

反循环钻孔时护筒高出地下水位2m以上，正循环钻孔时护筒高出地下水位1.5～2.0m以上。

旱地时顶部高出施工地面30cm。

一、准备工作1.技术准备（1）施工测量人员做好现场放线定位；（2）备齐施工所需的表格，包括开工申请表、设备验收单、材料检验表、材料验收单、施工记录表、水位观测记录表等；（3）按规范要求对各种检测仪器、设备进行标定；（4）技术人员向施工人员进行技术交底；（5）技术人员熟悉图纸，制定详细的施工方案。

2.施工现场准备⑴做好施工前的各项准备。

包括周围的拆迁、管线迁改和交通疏解工作，并经检查确认。

⑵组织全员进行安全、质量、技术交底和教育培训。

经培训合格后，方可上岗。

⑶场地平整和施工便道。

合理布置施工便道，与钻孔位置保持一定的距离，满足施工需要亦不影响孔壁稳定。

清除杂物、淤泥，平整桩基范围内的场地并夯实。

⑷制作钢护筒。

钢护筒采用壁厚为6mm钢板卷制而成，护筒内径比设计桩径大20cm，护筒埋置深度视现场的地质情况而定且不小于1.5m。

⑸根据雄安新区市政公路施工标准化指南要求，在施工作业区内设置“十牌四图”及相关标志、标识牌。

3.劳动组织准备（1）施工作业队配备施工技术员、特殊工种施工员和安全防护人员；（2）施工技术人员和特殊工种进场前进行技术培训，培训考核合格后可进入岗位；二、施工流程1.桩位放样根据设计图纸用全站仪准确放出首件工程桩基中心并记录，并埋设护桩，做好标识，并注意保护，自检合格后及时向监理工程师报验。

桩位放样大样图2.埋设护筒护筒埋置深度视现场的地质情况而定，按照设计要求，钻孔桩施工时应采用不小于5m 的钢护筒，防止浅层塌孔。

护筒埋设采用旋挖钻机开孔埋设，人工进行辅助配合。

首先使用与设计桩径匹配的钻头进行钻孔，钻孔深度超过护筒埋设深度1.0m以上时，及时换用扩孔钻头对埋设护筒段进行扩孔，扩孔深度至护筒设计埋设深度处，然后用钻斗将护筒压入。

根据十字护桩控制桩位偏差（偏差控制在5cm以内）。

护筒至少高出地面30cm（护筒直径大于设计桩径20cm），以防止杂物、泥水流入孔内。

护筒埋设后对其中心位置和顶面高程进行测量，并将控制点标记在钢护筒上，作为下部施工控制的依据。

桥梁钻孔桩水下混凝土灌注作业指导书一、适用范围本作业指导书适用于桥梁钻孔桩基础水下混凝土灌注。

（请项目领导批改）二、施工流程三、验收标准灌注前孔底渣厚度大于20㎝时，孔内排出或抽出的泥浆手摸无2～3 mm颗粒，泥浆比重不大于1.1，含砂率小于2%，粘度控制在17～20s。

混凝土现场检测指标四、作业准备1、导管安装导管内壁应处理光滑、圆顺，内径一致偏差不大于±2㎜。

导管内径一般为200～300mm，长度一般2m，底节可加长至4～6m,为了配备适合的导管柱长度，上部导管长为1m或0.5m。

导管使用前应做试拼和试压(水密承压力试验)。

为防止在提升导管时卡挂钢筋笼导管采用螺旋丝扣型接头，橡胶“O”型密封圈密封，严防漏水。

进行水密试验的水压不小于井孔内水深1.5倍的压力，以保证密封性能可靠和在水下作业时导管不渗漏。

试验方法：拼装好的导管内先灌入70%的水，两段封闭，一段焊疏风管接头，输入计算的最大水压力。

导管滚动数次，经过15分钟不漏水即合格。

最大水压力计算：Pw=1.5（r c×h c-r w×h w）Pw——导管壁可能承受的最大压力（㎏/㎡）r c——混凝土比重，可采用2350（㎏/m3）h c——导管全长（m）r W——泥浆比重1.0～1.25（㎏/m3）h w——孔内泥浆深度（m）导管拼装后，轴线偏差不宜大于10㎝。

以后每次灌注前更换密封圈，导管安装时应将橡胶圈或胶皮垫安放周正、严密，确保密封良好。

导管吊放时，应使位置居孔中、轴线顺直，稳步沉放，防止卡挂钢筋笼和碰撞孔壁。

导管长度按照孔深和工作平台高度确定，孔深+工作平台高度-导管底悬空高度=导管长度，导管悬空即导管底部距孔底（或孔底沉渣面）高度，以能放出隔水栓和混凝土为度，一般为250～400mm，导管全部入孔后，计算导管柱总长和导管底部位置，并作好记录。

导管和漏斗接头必须有防松装置，宜采用螺旋丝扣型接头，如采用法兰盘宜加锥形活塞，底节导管下端不得有法兰盘。

钻孔灌注桩施工作业指导书一、编制目的为确保我项目部桩基施工质量，明确、统一施工质量控制内容及相关验收标准，指导、规范钻孔灌注桩作业施工，特编制此作业指导书。

二、适用范围适用于济南至东营高速公路第一项目部钻孔灌注桩工程施工。

三、施工工艺（一）、钻孔灌注桩施工工艺流程见下图（二）、施工工序控制1、场地平整及机械检查施工前仔细检查机械状况，保证设备能够满足工程需要。

施工前用推土机进行场地清理、平整，清除桩位周围的各种杂物，整平夯实，保证施工场地能够承受施工时的静动荷载。

平整场地的大小满足钢筋笼安装时吊车摆放及灌注混凝土过程中罐车及吊车相互配合与进出的场地。

安装好水电线路并试水试电，在场地周围设临时排水沟。

挖泥浆池，分为泥浆循环池与沉淀池，中间挖土墙隔开，并在周围设置安全网。

测锤采用锥式测锤，用于钻孔孔深测量的测绳，在使用前必须用钢尺进行标定，并报监理批准方可使用。

2、现场布置钻机设置工程标示牌，标明桩号、桩位编号、护筒标高、设计桩长、桩径、桩底设计标高，同时现场要布置安全警示牌。

材料设备停放要合理，对孔壁和施工没有影响。

对作业区设置围挡，泥浆池采用制浆池、储浆池分置，并在四周1m处设置1.2m高双横杆钢管防护栏，栏杆立柱打入地下50cm以上，防护栏上悬挂安全警示标志。

以上准备工作要经安全工程师验收合格。

3、测量放样根据复测的控制点成果和监理工程师认可的桩位坐标对准备施工的桩基进行放样，并用十字固定法设置好护桩。

根据放样位置施工钻机平台。

4、埋设护筒根据放样的桩位拉出十字线护桩。

护桩材质必须结实、牢固，护桩必须保护完好，直至灌注前方可拔出。

埋设护筒采用人工配合机械的开挖及埋设方法，护筒材料采用钢板卷制。

护筒埋设应使其平面中心位置与桩设计中心位置一致，其顶面宜高出地面30cm或水面1.5～2.0m，若桩孔内有承压水，则应高出稳定后的承压水位2.0m 以上。

护筒应有足够的刚度，其长度应满足施工要求，以保证孔口不坍塌和不使地表水进入钻孔，并保持孔内泥浆表面高程。

钻孔灌注桩作业指导书一、前言钻孔灌注桩是一种常见的基础工程施工方法，广泛应用于桥梁、高层建筑、港口码头等工程中。

它具有承载力高、稳定性好、适应性强等优点。

为了确保钻孔灌注桩施工的质量和安全，特制定本作业指导书。

二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩的类型、数量、长度、直径、持力层等设计要求。

（2）编制施工组织设计和施工方案，明确施工工艺、施工流程、质量控制要点、安全措施等。

（3）进行技术交底，将施工方案和技术要求向施工人员进行详细讲解。

2、场地准备（1）平整场地，清除杂物和障碍物，确保施工场地畅通。

（2）修筑施工便道，便于施工车辆和机械设备进出。

（3）设置泥浆池和沉淀池，用于储存和处理钻孔泥浆。

3、材料准备（1）准备好钢筋、水泥、砂、石等原材料，并进行检验和试验，确保质量符合要求。

（2）准备好护筒、导管、钻头等施工机具和配件。

4、机械设备准备（1）根据施工要求，配备合适的钻孔桩机、吊车、电焊机、泥浆泵等机械设备。

（2）对机械设备进行检查和调试，确保其性能良好，运转正常。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并设置护桩。

2、埋设护筒（1）护筒采用钢板制作，内径比桩径大 200 400mm ，长度根据地质情况确定，一般为 2 4m 。

（2）护筒埋设时，应保证其中心线与桩位中心线重合，偏差不得大于 50mm ，护筒垂直，倾斜度不得大于 1% 。

（3）护筒周围应回填粘土并分层夯实，防止护筒移位和漏水。

3、钻机就位（1）将钻机移动到桩位处，调整钻机的水平和垂直度，使钻头对准桩位中心。

（2）安装好钻杆和钻头，连接好泥浆循环系统。

4、钻进成孔（1）根据地质情况，选择合适的钻进参数，如钻进速度、泥浆比重等。

（2）钻进过程中，应及时补充泥浆，保持孔内泥浆液面高于地下水位 10m 以上，防止塌孔。

（3）定期检查钻孔的垂直度和孔径，发现偏差及时调整。

钻孔桩3d作业指导书
钻孔桩3D作业指导书
一、施工要求
1、桩顶垂直度应符合GBJ-5-87《建筑基础工程技术规范》的要求，桩顶垂直度允许偏差不应大于30 mm；
2、桩钻进率为桩钻进厚度除以桩钻进时间，大于0.3m/h，即当桩钻进厚度为1m时，桩钻进时间不大于3h；
3、桩拔出时，拔出桩顶面应水平且桩体应不出现断裂、缩短等现象；
4、使用钻机施工时，要保证驾驶室有足够的空间，驾驶室内部装有有效的防止起重机晃动的防护措施，安装严格按照规定的校正程序，桩钻时始终保持默认的垂直方向；
5、使用抽桩机施工时，起重机钩固牢固，桩体顶部有抗压性好的垫圈，特别是抽出长桩时，应有具体的抽桩计划，抽桩程序应按照规定进行；
6、提升机施工时，应避免搅动地基，桩顶应设置垫圈以保护杆件；
7、使用车载钻桩机施工时，钻桩池应排水，钻桩时应注意把持钻头的正确性，桩提升过程中应慢慢加大拉力，避免拔桩造成的损坏；
8、桩的承重力是否充足，可通过实际施工中抽桩试验手段进行检验。

二、安全措施
1、施工前，应对施工现场以及桩钻进深度、桩顶垂直度等相关参数进行全面检查；
2、必须按照规定的安全措施进行施工，设置安全警示标志，使用安全帽、工作服等防护用品；
3、施工后，应对桩体表面形状、桩顶垂直度等状况进行检查；
4、在作业过程中，应保持机械设备的完好，并严格按照操作要求进行施工，不得超载使用或者其他违反安全规定的行为；
5、如果发现桩体表面有裂纹、破损、变形等现象，应及时制定整改措施，防止桩体发生损坏；
6、施工过程中，应定期对施工机械进行维护和保养，及时发现并消除潜在危险，在完成施工后，应按照规定的时间保养检修机械，拉动机械，检查机械的工作性能，确保机械能够平安运行。
