TQ2440之定时器中断0——volatile关键字的重要作用
近日，在学习《ARM 处理器裸机开发实战机制而非策略》一书，在
TQ2440 开发板上，按照书中实例以及光盘配套程序源代码进行Timer0 中断试验，编译成功后烧写到开发板上，没有任何反应，反复检查代码，一直没有找
出哪里有问题，就是到开发板上没有预期效果。
（让人纠结的很）最终参考了
TQ2440 之定时器中断0 的程序代码，编译成功后，烧写到板子上，惊喜出现了。
绝对是久旱逢甘霖的感觉，在这里对TQ2440 之定时器中断0 的原创作者
表示感谢。
后来，经过代码对比，发现两个可疑的地方：
（1）之前的Timer0 的初始化中没有rTCMPB0 = 0;这条语句。
而后来参考TQ2440 之定时器中断0 中的代码是有这条语句的。
后来经过验证，这里无关紧要。
（2）之前对于Led1 灯亮灭控制语句是放在Main 函数中的：
而后来参考的TQ2440 之定时器中断0 中是将这段代码放在了中断服务函数
当中：
不过，按道理来讲，这个地方不加修改应该是可以的。
暂且先总结这样一条经验吧：如果一些控制语句（比如控制Led 灯亮、灭）
是要通过中断来驱动执行，那么最好将这些控制语句放在中断服务程序（也叫
中断处理程序）中。
如果只是在中断服务程序中控制一个全局变量（比如flag），。
裸机定时器中断控制LED灯程序设计一、实验要求：基于mini2440开发板，设计裸机定时器中断控制LED灯闪烁的程序。
二．设计目的1,巩固学习嵌入式软件方面的基本知识,进一步熟悉基本概念。
2,熟练常用控件,文件,图形等方面的操作了解基本的流程。
3,运用所用学的嵌入式知识,编写出较为实用的小软件,增进对一些实际问题的软,硬件知识的掌握。
4,培养查阅资料,独立思考问题的能力。
三. 实验步骤:四．基本思路及关键问题的解决方法；基本思路:1. 按照步骤程序设计原理说明，使用”CodeWarrior for ARM Developer Suite”软件编写程序并进行编译，建立一个新的文件单击【File】菜单中的【New File】选项，然后出现下面的对话框，输入文件名（加上后缀“.c”），单击保存按钮,在编译过程中如果出现错误，修改程序直到没有错误为止，编译过程中出现警告一般可以不必考虑，但特殊时也要通过修改程序消除警告。
程序编写完成后，将程序所在文件保存到2440test.mcp中，如图所示：2.用开发板测试程序代码：(1)首先设置开发板的拨动开关S2 为Nor Flash 启动，连接好附带的USB 线和电源(可以不必连接串口线)。
（2）设置超级终端（3）开机进入BIOS 模式,此时开发板上的绿色LED1 会呈现闪烁状态，其启动界面,如下图：输入”d”(4)安装USB 下载驱动(5)点击DNW 程序的“USB Port” “Transmit”，选择这个2440test.mcp文件，接着点“打开”，这样就开始下载了五．流程图及电路原理图1．绘制所需的流程图，如图所示：六．课程设计心得体会此次课程设计中我们的收获：我了解到了和小组成员合作的愉快，我意识到了知识的乐趣性，并感觉到当知识运用于实践的时候是一件多么幸福的事情。
我也发现自己的知识功底还远远不够。
平时不仅要将知识点理解掌握，还得勤动手做实验。
在以后的学习中我会更努力，在掌握理论知识的基础上，提高自己的动手能力。
一起学mini2440裸机开发(一)--第一个led灯点亮开发板：mini2440，NandFlash：K9F2G08U0B 256M大小，CPU:S3C2440A 。
开发环境：MDK4.11仿真器：Jlink v8这是我用csdn发表的第一个文章，之前使用过arm-linux-gcc裸机开发mini2440，但是很多函数什么的不能直接调用(我的技术问题)，准备重新整理一下ARM裸机，整理好之后准备下一阶段学习。
关于软件MDK4.11和它的注册机，我传不上去，说是由于文件太大，又想要的直接加Q470868560要就行了。
下面开始我们的第一个LED灯的点亮程序吧！1、新建一个项目工程双击MDK图标进入开发环境，如下图，单击Project/New uVision Project，选择你要创建文档的位置，文档名为test，单击保存选择CPU为Samsung/S3C2440A，单击OK单击完OK按钮后，咱们先看一下原来的空test文件夹里多了什么文件，当然你也可以不用看，我是看看MDK到底是默认给咱们提供了什么方便，下图为单击OK后多出的文档很容易看出多出来一个test工程文档。
在上一步单击完OK后，会弹出下图，该图是为了让你选择是不是将Samsung S3C2440的启动代码复制添加的你的工程文档。
这段启动代码咱们以后分析，在这里先选择“是”选择“是”后，一个工程文档建好了，如下图所示。
你看上图，可以看到工程文档自动添加了S3C2440.s，这就是上一步选择“是”后自动添加的启动代码，咱们再看看test文件夹里多了什么文件。
很容易可以看出多了三个文件，其中一个就是S3C2440.s，这个代码很重要啊。
咱们现在先不管他，接着下一步。
2、新建一个文件。
选择File/New，新建一个文件。
将该文件保存并命名为test1，注意后面要加后缀.c，单击保存将test1.c文件添加到你的工程，对着Source Group1右击，选择“Add Files to Group "Source Group 1"...”选择刚才建立的test1.c，单击Add，该文件就被加到了工程中。

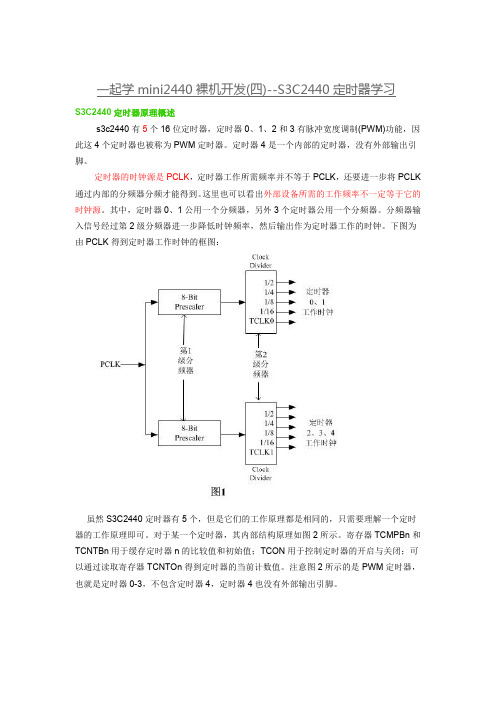

一起学mini2440裸机开发(四)--S3C2440定时器学习S3C2440定时器原理概述s3c2440有5个16位定时器，定时器0、1、2和3有脉冲宽度调制(PWM)功能，因此这4个定时器也被称为PWM定时器。
定时器4是一个内部的定时器，没有外部输出引脚。
定时器的时钟源是PCLK，定时器工作所需频率并不等于PCLK，还要进一步将PCLK 通过内部的分频器分频才能得到。
这里也可以看出外部设备所需的工作频率不一定等于它的时钟源。
其中，定时器0、1公用一个分频器，另外3个定时器公用一个分频器。
分频器输入信号经过第2级分频器进一步降低时钟频率，然后输出作为定时器工作的时钟。
下图为由PCLK得到定时器工作时钟的框图：虽然S3C2440定时器有5个，但是它们的工作原理都是相同的，只需要理解一个定时器的工作原理即可。
对于某一个定时器，其内部结构原理如图2所示。
寄存器TCMPBn和TCNTBn用于缓存定时器n的比较值和初始值；TCON用于控制定时器的开启与关闭；可以通过读取寄存器TCNTOn得到定时器的当前计数值。
注意图2所示的是PWM定时器，也就是定时器0-3，不包含定时器4，定时器4也没有外部输出引脚。
定时器工作原理概述：●首先，将定时器的比较值和初始值装入寄存器TCMPBn和TCNTBn中●然后，设置定时器控制寄存器TCON，启动定时器。
此时，TCMPBn和TCNTBn 中的值会加载到寄存器TCMPn和TCNTn中●此时，定时器会减1计数，即TCNTn进行减1计数，当TCMPn=TCNTn时，TOUTn引脚输出取反。
S3C2440定时器相关寄存器●定时器控制寄存器TCON由于各个定时器的工作原理相似，下面以定时器0为例进行讲解。
在定时器控制寄存器TCON中，位[3:0]用于控制定时器0，其含义如表1所示：位功能简述描述0开启/停止0：停止定时器1：开启定时器1手动更新0：未使用1：TCMPB0和TCNTB0中的值会加载到寄存器TCMP0和TCNT0中2输出控制0：当TCMP0=TCNT0时，TOUTO0引脚输出不翻转1：当TCMP0=TCNT0时，TOUTO0引脚输出翻转3自动加载0：自动加载1：当TCNTO0的值减到0时，TCMPB0中的值会加载到寄存器TCMPB0和TCNTB0中●定时器比较值缓存寄存器TCMPBn、计数值缓存寄存器TCNTBn这两个寄存器用于存储定时器的比较值初始值和计数值初始值。
实验3 定时器0和定时器1一、实验目的1、学会用C语言进行定时器应用程序的设计。
二、实验内容1、在同一个程序中实现：用定时器0的方式1实现第一个LED灯以1000ms间隔闪烁，用定时器1的方式1实现数码管前两位59秒循环计时。
三、实验步骤1、硬件连接（1）使用MicroUSB数据线,将实验开发板与微型计算机连接起来;（2）在实验开发板上,用数据线将相应接口连接起来；2、程序烧入软件的使用使用普中ISP软件将HEX文件下载至单片机芯片内。
查看结果是否正确。
