PLC实验报告——定时器实验

PLC实验报告基础指令实验一、实验目的本次 PLC 基础指令实验的主要目的是熟悉 PLC 的基本指令，掌握其编程方法和应用技巧，通过实际操作加深对 PLC 控制系统的理解，并提高解决实际问题的能力。

二、实验设备1、 PLC 实验台，型号为_____。

2、编程软件，版本为_____。

3、连接导线若干。

4、实验指导书。

三、实验内容（一）位逻辑指令实验1、常开触点和常闭触点指令编写一个简单的程序，实现当输入信号 I00 为 ON 时，输出信号Q00 为 ON。

当输入信号 I01 为 OFF 时，输出信号 Q01 为 ON。

2、取反指令设计一个程序，使得输入信号 I02 为 ON 时，经过取反指令，输出信号 Q02 为 OFF；输入信号 I02 为 OFF 时，输出信号 Q02 为 ON。

3、置位和复位指令编写程序，当输入信号 I03 产生一个上升沿时，使用置位指令将输出信号 Q03 置位为 ON，并保持。

当输入信号 I04 产生一个上升沿时，使用复位指令将输出信号 Q03 复位为 OFF。

（二）定时器指令实验1、接通延时定时器构建一个程序，当输入信号 I05 为 ON 时，接通延时定时器 TON 开始计时，设定时间为 5 秒。

5 秒后，输出信号 Q04 为 ON。

2、断开延时定时器设计程序，当输入信号 I06 由 ON 变为 OFF 时，断开延时定时器TOF 开始计时，设定时间为 3 秒。

3 秒内，如果输入信号 I06 重新变为ON，则定时器复位。

3 秒后，输出信号 Q05 为 OFF。

（三）计数器指令实验1、增计数器编写程序，当输入信号 I07 产生一个上升沿时，增计数器 CTU 的计数值加 1。

当计数值达到预设值 10 时，输出信号 Q06 为 ON。

2、减计数器构建一个程序，当输入信号 I10 产生一个上升沿时，减计数器 CTD 的计数值减 1。

当计数值减为 0 时，输出信号 Q07 为 ON。

实验二定时器实验
一、实验目的
l. 掌握定时指令的使用。

2. 掌握由计数器构成的典型环节。

3. 熟悉软件的调试方法，监控模式的使用。

二、实验器材
1. DICE-PLC02-A/B型可编程序控制器实验台/箱l台
2. FX一l0P-E编程器（可选）l只
3. 编程电缆l根
4. 连接导线若干
三、实验内容与步骤
一）实验原理
FX2N系列PLC有定时器256个（T0～T199），定时器的时基脉冲为l00ms（T25～T199、T250～T255）、10ms（T200～T245）、1ms（T246～T249），其中1ms（T246～T249）和l00ms（T250～T255）为累计（积算）型定时器。

每个定时器的定时范围从1×T～32767×Ts，T为时基脉冲周期。

二）实验内容与步骤：
1、编程实现按键按下后1s后接通LED，然后2s后断开LED，记录梯形图和指令表，然后打开监控模式，观察各元件的动态表现。

监控模式下的现象记录:
2）改变定时器的编号（地址）观察累计型和非累计型定时器的区别，然后打开监控模式，观察各元件的动态表现。

监控模式下的现象记录，累计型与非累计型的区别:
3）编写由定时器构成的闪烁（震荡）程序
分析：振荡器的高低电平/频率分别由什么控制。

4）编写8 LED流水灯程序；
实验报告
一、记录实验步骤
二、记录对应程序（梯形图和指令表）
三、记录实验现象
四、实验现象分析。

定时器的设计实验报告1. 引言定时器是一种常见的计时装置，广泛应用于各个领域，如电子设备、工业自动化、交通运输等。

本实验通过设计一个基于脉冲计数的定时器电路，旨在研究其工作原理，探索其在实际应用中的可行性和性能表现。

2. 原理及设计2.1 工作原理脉冲计数定时器是一种通过计数器累加输入脉冲信号的数量来实现计时的装置。

其基本原理是利用脉冲信号的频率和计数器的计数速度之间的关系，通过计数器的累加值计算时间间隔。

2.2 设计步骤1. 确定定时器的时间基准。

时间基准可以选择外部脉冲输入或者由稳定的晶振产生。

2. 设计计数器的位数。

根据计时的范围确定计数器的位数，以保证计数范围的覆盖。

3. 计算计数器的计数速度。

根据计时的最大时间间隔和计数器的位数，计算所需的输入脉冲频率。

4. 根据计数器的位数和计数速度，选择合适的计数器芯片。

5. 配置计数器芯片的工作模式和输入脉冲的触发方式。

6. 连接电路并验证设计是否符合要求。

2.3 接线图_______________input > Counter > output________ Display_________3. 实验结果及分析3.1 实验设置- 输入脉冲频率：1kHz- 计数器位数：4位- 计数器芯片：74HC163- 时间基准：晶振（频率为10MHz）3.2 实验结果在实验过程中，我们通过将输入脉冲接到74HC163计数器芯片的CP 输入端，将74HC163的输出接到数码显示器，观察并记录实时的计数结果。

在实验进行中，我们发现计数器芯片的最大计数范围是15（4位二进制），对应的时间间隔为15ms（1kHz输入脉冲时）。

3.3 实验分析通过实验结果可以看出，该定时器电路能够准确计时，实际测量的时间结果与理论计算非常接近。

由于74HC163计数器芯片的高稳定性和高精度，使得定时器的性能表现较好。

然而，该设计存在一个缺点，即计数器位数的限制。

由于计数器位数的限制，导致定时的最大时间间隔受到了限制。

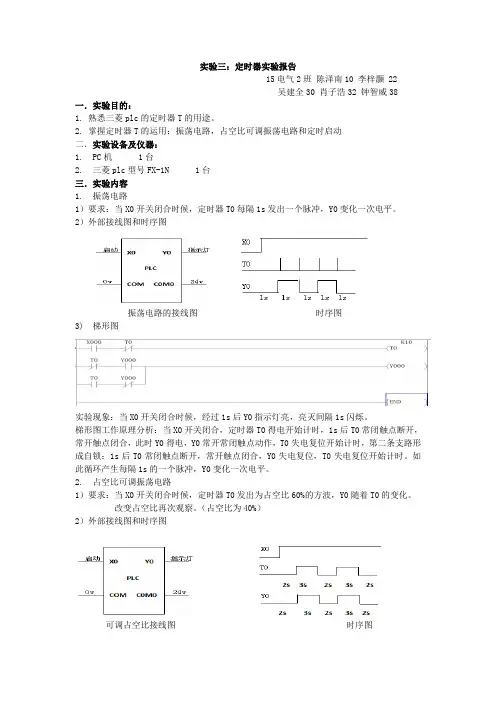

实验三：定时器实验报告15电气2班陈泽南10 李梓灏 22吴建全30 肖子浩32 钟智威38 一．实验目的：1.熟悉三菱plc的定时器T的用途。

2.掌握定时器T的运用：振荡电路，占空比可调振荡电路和定时启动二．实验设备及仪器：1.PC机 1台2.三菱plc型号FX-1N 1台三．实验内容1.振荡电路1）要求：当X0开关闭合时候，定时器T0每隔1s发出一个脉冲，Y0变化一次电平。

2）外部接线图和时序图振荡电路的接线图时序图3)梯形图实验现象：当X0开关闭合时候，经过1s后Y0指示灯亮，亮灭间隔1s闪烁。

梯形图工作原理分析：当X0开关闭合，定时器T0得电开始计时，1s后T0常闭触点断开，常开触点闭合，此时Y0得电，Y0常开常闭触点动作，T0失电复位开始计时，第二条支路形成自锁：1s后T0常闭触点断开，常开触点闭合，Y0失电复位，T0失电复位开始计时。

如此循环产生每隔1s的一个脉冲，Y0变化一次电平。

2.占空比可调振荡电路1）要求：当X0开关闭合时候，定时器T0发出为占空比60%的方波，Y0随着T0的变化。

改变占空比再次观察。

（占空比为40%）2）外部接线图和时序图可调占空比接线图时序图3）梯形图实验现象：把T0设为K20，T1设为K30，产生的方波信号占空比60%，当X0闭合，经过2s 指示灯开始Y0亮3s灭2s闪烁；把T0设为K30，T1设为K20，产生的方波信号占空比40%，当X0闭合，经过3s指示灯开始Y0亮2s灭3s闪烁。

梯形图工作原理分析：以占空比为60%为例，当X0闭合，T0得电开始计时，2s后T0常开触点动作，Y0得电高电平，T1开始计时，3s后T1常闭触点动作T0复位，T1和Y0复位，T0又开始计时2s，如此循环产生占空比为60%的方波信号。

3.定时启动（1）为了保证运行安全，在机械启动之前需要用电铃和蜂鸣器输出报警信号，预示机器即将启动，警告人们迅速退出危险地段。

1) 要求：当启动X0处的开关SB1，定时器T0开始计时，Y0得电且延时3s断开，后电机得电并自锁。

最新PLC实验三：定时器实验报告实验目的：1. 理解PLC定时器的工作原理及其在自动化控制中的应用。

2. 学习如何编程和配置PLC中的定时器。

3. 掌握使用不同类型的定时器（如TON, TOF, RET）进行时间控制的技巧。

实验设备和材料：1. 西门子S7-1200 PLC2. TIA Portal编程软件3. HMI触摸屏（可选）4. 电源线和接线工具5. 定时器实验指导书实验步骤：1. 打开TIA Portal编程软件，创建一个新的项目。

2. 在项目中添加S7-1200 PLC，并进行硬件配置。

3. 根据实验指导书的要求，编写PLC程序，包括设置定时器的预设时间和动作。

4. 使用TON（接通延时）定时器，实现当输入信号激活后，输出信号在设定的时间后激活。

5. 使用TOF（断开延时）定时器，实现当输入信号断开后，输出信号保持激活一段时间然后断开。

6. 使用RET（循环重置）定时器，创建一个周期性的任务，如每隔一定时间激活一次输出信号。

7. 将编写的程序下载到PLC中。

8. 连接电源，启动PLC，并监控程序运行情况。

9. 观察HMI触摸屏（如果使用）上的定时器状态和输出信号的变化。

10. 记录实验数据和观察结果，验证定时器的工作效果。

实验结果分析：1. 描述定时器在实验中的具体应用和表现。

2. 分析定时器参数设置对实验结果的影响。

3. 讨论在实际工业控制中定时器的重要性和应用场景。

实验结论：总结本次实验中学习到的定时器编程知识，以及定时器在自动化控制中的作用和意义。

指出实验中遇到的问题和解决方案，以及可能的改进方向。

注意事项：1. 在进行接线和设备操作时，务必遵守安全规程。

2. 确保PLC程序正确无误后再下载到控制器中。

3. 在实验过程中，应仔细观察并记录定时器的行为，以便于后续分析。

以上是定时器实验报告的基本内容，具体细节和数据应根据实验过程中的实际情况进行填充和调整。

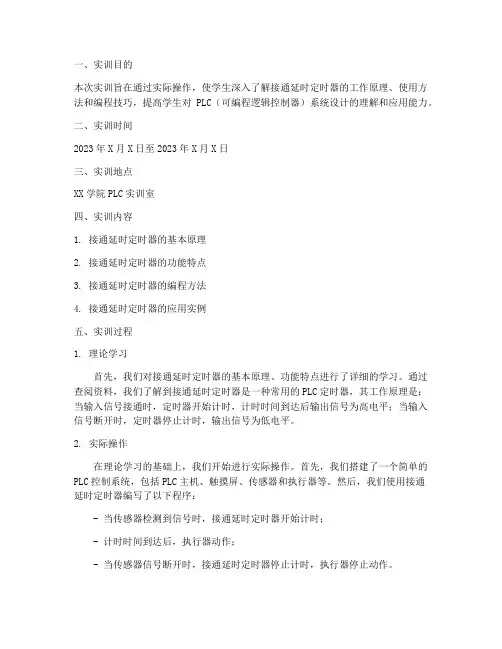

一、实训目的本次实训旨在通过实际操作，使学生深入了解接通延时定时器的工作原理、使用方法和编程技巧，提高学生对PLC（可编程逻辑控制器）系统设计的理解和应用能力。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX学院PLC实训室四、实训内容1. 接通延时定时器的基本原理2. 接通延时定时器的功能特点3. 接通延时定时器的编程方法4. 接通延时定时器的应用实例五、实训过程1. 理论学习首先，我们对接通延时定时器的基本原理、功能特点进行了详细的学习。

通过查阅资料，我们了解到接通延时定时器是一种常用的PLC定时器，其工作原理是：当输入信号接通时，定时器开始计时，计时时间到达后输出信号为高电平；当输入信号断开时，定时器停止计时，输出信号为低电平。

2. 实际操作在理论学习的基础上，我们开始进行实际操作。

首先，我们搭建了一个简单的PLC控制系统，包括PLC主机、触摸屏、传感器和执行器等。

然后，我们使用接通延时定时器编写了以下程序：- 当传感器检测到信号时，接通延时定时器开始计时；- 计时时间到达后，执行器动作；- 当传感器信号断开时，接通延时定时器停止计时，执行器停止动作。

3. 调试与优化在实际操作过程中，我们遇到了一些问题，如程序编写错误、参数设置不当等。

通过查阅资料和与指导老师的沟通，我们逐步解决了这些问题，并对程序进行了优化。

4. 总结与反思通过本次实训，我们深刻认识到接通延时定时器在实际应用中的重要性。

以下是我们对本次实训的总结与反思：- 接通延时定时器具有编程简单、可靠性高等优点，在实际应用中得到了广泛的应用；- 在编写程序时，要注意参数设置，确保程序能够正常工作；- 在实际操作过程中，要善于发现问题、解决问题，提高自己的动手能力。

六、实训成果通过本次实训，我们掌握了接通延时定时器的基本原理、使用方法和编程技巧，并成功搭建了一个简单的PLC控制系统。

以下是我们的实训成果：1. 完成了接通延时定时器的编程任务；2. 优化了程序，提高了系统的可靠性；3. 增强了动手能力和解决问题的能力。

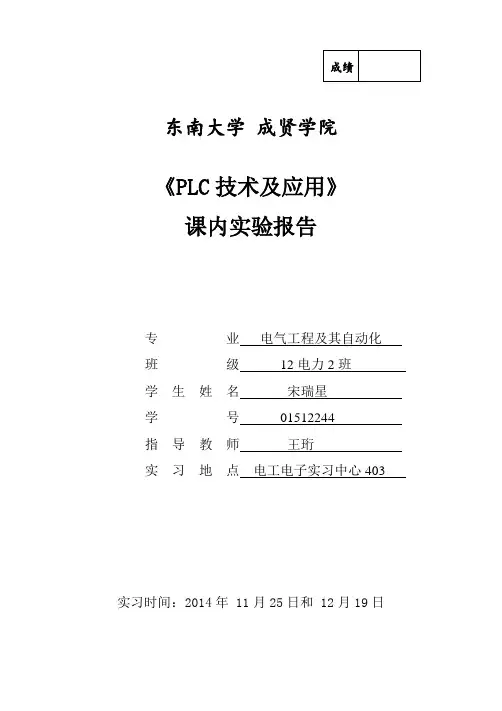

东南大学成贤学院《PLC技术及应用》课内实验报告专业电气工程及其自动化班级12电力2班学生姓名宋瑞星学号********指导教师王珩实习地点电工电子实习中心403 实习时间：2014年 11月25日和 12月19日实验项目一：与、或、非逻辑功能实验一、实验目的熟悉PLC实验装置，S7—200/300系列编程控制器的外部接线方式了解编程软件STEP7编程环境，软件的使用方法掌握与、或、非逻辑功能的编程方法二、主要实验仪器设备编程控制器模拟实验挂箱STEP7三、实验内容梯形图：指令表：LD I0.1A I0.3= Q0.1LD I0.1O I0.3= Q0.2LDN I0.1AN I0.3= Q0.3ADI I0.1OI I0.3= Q0.4逻辑表：I0.1与I0.3=Q0.1I0.1或I0.3=Q0.2I0.1与非I0.3=Q0.3I0.1或I0.3=Q0.1四、实验心得体会与收获初步了解了STEP7的使用方法，对S7-200的特性有了进一步的认识，了解与掌握了输入输出口的用法。

实验项目二：定时器/计数器功能试验一、实验目的掌握定时器、计数器的正确编程方法，并学会定时器和计数器的扩展方法，用编程软件对可编程控制器的运行进行监控二、实验仪器S7-200/300模拟实验挂箱三、实验内容1、定时器的认识实验(1)接通延时定时器梯形图：指令表:NETWORK 1LD I0.0TOH T37,+50NETWORK2LD T37= Q0.0功能：接通延时定时器I0.0接通，100ms定时器T37在0.5s后到时I0.0断开，T37复位(2)有记忆的接通延时定时器梯形图：NETWORK 1CD I0.0TONR T37，+100NETWORK2LD T1= Q0.0NETWORK3LD I0.1R T1，1功能：有记忆的接通延时定时器I0.0接通，100ms定时器T1在1s后到时I0.1接通，T1复位(3)断开延时定时器梯形图：NETWORK1LD I0.0TOF T33，+100NETWORK2LD T33= Q0.0功能：断开延时定时器I0.0接通，10ms定时器T33在1s后到时I0.0接通，T33复位2、定时器扩展实验梯形图：指令表：LD I0.1TON T37,+50LD T37TON T38,+30LD T38= Q0.03、计数器认识实验指令表：(1)递增计数器梯形图：NETWORK1LD I0.0LD I0.1CTU C1，+3NETWORK2LD C1= Q0.0功能：递增计数器向上计数计数器C1当前值从0计数至3，其中I0.0关闭，I0.0由关闭到打开递减C1当前值(2)递减计数器梯形图：NETWORK1LD I0.0LD I0.1CTD C2，+3NETWORK2CD C2= Q0.0功能：递减计数器向下计数计数器C2当前值从3计数至0，其中I0.0关闭，I0.0由关闭到打开递减C2当前值(3)递增递减计数器梯形图：NETWORKLD I0.0LD I0.1CTUD C3，+3NETWORK2LD C3= Q0.0功能：递增递减计数器I0.0接通，I0.1和I0.2断开时计数器从0计数至3I0.1接通，I0.0和I0.2断开时计数器从3计数至04、编一个延时5s程序，按下sb1(I0.0)，延时5s输出通电Q0.0，电动机M1启动，按下按钮sb2(I0.1)，电动机停止。

PLC 应用技术实验指导书
1 实验3 定时器和计数器指令的应用
一、实验目的
1. 熟悉CPM2A 型PLC 的交流和直流电源的连接，熟悉输入开关板和I/O 端子的连接。

2. 通过实验程序熟悉定时器和计数器指令的基本应用方法。

二、实验内容
1. 认真阅读实验程序，理解并熟悉实验程序的功能。

2. 输入程序。

3. 调试并监控程序运行。

三、实验步骤
1. 正确连接PLC 所需的各种电源。

连接实验程序的需要的输入开关板和I/O 的接线端子。

2. 输入用定时器指令编写的延时10s 导通的定时程序（见图1）。

运行、监控并调试，观察结果。

3. 输入用计数器指令编写的计数10次的计数程序（见图2）。

运行、监控并调试，观察结果。

4. 用定时器和计数器器指令编写一个既有定时器，又有计数器的延时10s 导通的定时电路程序。

输入、修改、运行、监控并调试，观察结果。

●自编梯形图程序：
四、实验总结及思考
1. 总结本次实验中各个程序运行的结果。

2. 写出上述梯形图程序的指令语句表。

3. 若延时时间修改为50s ，应该修改定时器的什么值，如何修改？
4. 按现在的程序，计数电路中的1.02输入端子上应该接动合还是动断按钮？为什么？
00000 00002 00005
图1 延时10s 的定时电路的梯形图 00000 00004 00007 图2 计数10次的计数电路的梯形图。

定时器计数器实验报告定时器计数器实验报告引言：定时器计数器是一种常用的电子元件，它可以在电路中起到计时和计数的作用。

在本次实验中，我们将探索定时器计数器的基本原理和应用，并通过实际操作来验证其性能和功能。

一、实验目的本次实验的目的是熟悉定时器计数器的工作原理，掌握其使用方法，并通过实验验证其性能和功能。

二、实验器材和原理1. 实验器材：- 定时器计数器模块- 电源- 示波器- 连接线- 电阻、电容等元件2. 实验原理：定时器计数器是一种能够产生精确时间间隔的电子元件。

它通常由一个时钟信号源和一个计数器组成。

时钟信号源提供固定频率的脉冲信号，计数器根据时钟信号的输入进行计数，并在达到设定值时触发相应的操作。

三、实验步骤1. 连接电路：将定时器计数器模块与电源和示波器连接起来，确保电路连接正确。

2. 设置参数：根据实验要求，设置定时器计数器的工作频率、计数范围等参数。

这些参数可以通过调节电阻、电容等元件来实现。

3. 运行实验：启动电源，观察示波器上的波形变化。

根据设定的参数，定时器计数器将在一定时间间隔内产生脉冲信号，并在达到计数值时触发相应的操作。

4. 数据记录和分析：记录实验过程中的数据和观察结果，并进行分析。

比较实验结果与理论预期的差异，找出可能的原因并提出改进措施。

四、实验结果与讨论通过实验，我们观察到定时器计数器在不同参数设定下的工作情况。

根据实验数据和观察结果，我们可以得出以下结论：1. 定时器计数器的工作频率与输入时钟信号的频率有关。

当时钟信号频率较高时，定时器计数器的计数速度也会相应增加。

2. 定时器计数器的计数范围决定了其能够计数的最大值。

当计数器达到设定的计数范围时，将触发相应的操作。

3. 定时器计数器可以应用于各种计时和计数的场合，如脉冲计数、频率测量等。

通过调节参数，可以实现不同的功能。

根据实验结果，我们可以进一步探索定时器计数器的应用领域和优化方法，提高其性能和功能。

五、实验总结通过本次实验，我们深入了解了定时器计数器的原理和应用。

引言概述：正文内容：1.定时器的基本原理和工作模式：1.1定时器的定义和分类；1.2定时器的内部结构和主要部件；1.3定时器的工作原理和工作模式。

2.定时器的输入和输出特性：2.1定时器的输入信号类型和特征；2.2定时器的输出信号类型和特征；2.3定时器的输入输出电平和电流要求。

3.定时器的应用范围和功能：3.1定时器在数字电路设计中的应用；3.2定时器在模拟电路设计中的应用；3.3定时器在控制系统中的应用。

4.定时器的性能评估和优化方法：4.1定时器的准确性和稳定性评估方法；4.2定时器的响应速度和精度评估方法；4.3定时器的功耗和效率评估方法；4.4定时器的优化方法和技巧。

5.定时器在现代电子技术中的发展趋势：5.1定时器的集成化发展；5.2定时器的多功能化发展；5.3定时器的低功耗和高效率发展；5.4定时器的微型化和高密度集成发展。

总结：通过对定时器实验的探究和分析，我们深入了解了定时器的基本原理、工作模式、输入输出特性、应用范围、性能评估方法以及发展趋势。

定时器作为一种常见的电子元器件，在数字电路设计、模拟电路设计以及控制系统中起着重要的作用。

随着现代电子技术的发展，定时器将逐渐向集成化、多功能化、低功耗和高效率的方向发展。

在今后的电子技术应用中，定时器将继续产生重要的影响和作用。

通过本文的详细阐述，读者能够全面了解定时器的工作原理、输入输出特性、应用范围、性能评估方法以及发展趋势。

这对于学习电子技术的相关专业人士、电子工程师以及电子设备制造商来说，具有重要的参考价值。

引言：定时器是一种常见的电子设备，用于测量和控制时间。

定时器在日常生活中有着广泛的应用，比如在厨房中用于计时烹饪过程，在实验室中用于管理实验时间，甚至在电子设备中用于实现各种功能。

本实验报告旨在介绍定时器的基本原理和应用，探讨不同类型的定时器的工作原理和使用方法，并分析定时器的优缺点及其在实际应用中的局限性。

概述：定时器是一种能够按照设定的时间来产生输出信号的设备。

实验三定时器实验实验报告一、实验目的1. 掌握定时器的基本概念；2. 学会使用定时器；3. 了解定时器的各种使用方法。

二、实验原理1. 定时器：定时器是单片机中一个重要的外设，是用来控制时间的。

AT89C51单片机中有2个定时器，它们分别是定时器0和定时器1。

定时器0和定时器1可以看作计时器，其作用是在每个指令的执行周期内加1，当计数器的值超过计数器的初始值后，会产生相应的中断信号来通知CPU。

2. 定时器的通用计数器模式：此模式中，定时器是单纯的计数器，没有和任何外设相连接，它的原理就是在每个时钟周期中向计数器加1，当计数器溢出时，就会产生中断信号，可以用来进行时间的计数，确定时间精度等应用。

此模式中，定时器将会和外部的时钟源相连接，通过在计数器内部计数，从而控制波形的输出，这种模式的应用非常广泛，如计时器、计时器、PWM波产生器等。

三、实验内容在本次实验中，我们将使用定时器的通用计数器模式来进行操作，首先需要配置定时器的工作模式，因为单片机中的定时器还有其他的工作模式，所以需要进行选择。

2. 设置定时时间及启动定时器在定时器配置好之后，需要将定时时间设置成所需的时间，并且启动定时器开始计时。

3. 检测中断并作出响应当定时器达到所设的时间时，会产生相应的中断信号，CPU会检测该中断信号并作出响应。

四、实验步骤首先选择所需的定时器，并进行相应的设置，比如计数器的内部工作频率，计时模式等。

根据需要的计时时间，将计数器的初始值设为所需的时间，在程序中添加相应的启动定时器的指令。

五、实验结果本次实验中，我们学会了使用定时器，并掌握了定时器的基本原理和使用方法，以及具体的应用方法。

定时器的应用非常广泛，是单片机的一个重要外设，相信在今后的学习和工作中，我们将会用到它，并更好地掌握它的应用。

定时器实验报告模板实验名称：定时器实验实验目的：通过实验掌握定时器的使用方法，了解定时器在电子电路中的应用。

实验原理：定时器是一种能够按照预定时间间隔或时间长度自动产生稳定的方波输出信号的集成电路。

常用的定时器有NE555、NE556等。

定时器的输入引脚有触发引脚（Trig）、复位引脚（Rst）、控制电位引脚（Ctrl）、电源引脚（Vcc）和地引脚（Gnd）。

输出引脚一般为OUT。

实验器材：定时器集成电路NE555，电阻、电容、LED等元件，面包板、电压源、示波器等仪器设备。

实验步骤：1.将NE555定时器插入面包板中，并连接电源、地线，调整电压源的输出电压为5V。

2. 连接触发引脚（Trig）和复位引脚（Rst）到电源正极，并连接一个电阻和一个电容，将电容的另一端连接到地线。

3.将一个LED通过电阻连接到输出引脚（OUT），将另一端接地。

4.打开电源，观察LED的状态。

5.调整电阻和电容的数值，观察LED闪烁的频率和亮度的变化。

6.使用示波器观察输出信号的波形。

实验结果与分析：根据实验步骤进行实验，观察到LED在定时器工作时闪烁，当电阻和电容的数值改变时，闪烁的频率和亮度也会相应地发生变化。

通过示波器观察输出信号的波形，可以发现定时器输出的是一个方波信号，其频率和占空比与电阻和电容的数值有关。

实验结论：通过本次实验，我们掌握了定时器的使用方法，了解了定时器在电子电路中的应用。

定时器可以根据预定时间间隔或时间长度自动产生稳定的方波输出信号，可以用于计时、频率分频、脉冲调制等场合。

在实际电路设计中，我们可以根据需求选择合适的定时器，并根据具体的设计要求来确定电阻和电容的数值，以实现所需的定时功能。

定时器指令实验报告定时器指令实验报告一、引言定时器指令是计算机科学中常用的一种指令类型，用于实现时间控制和计时功能。

在本次实验中，我们将学习并掌握定时器指令的使用方法，并通过实验验证其正确性和有效性。

二、实验目的1. 理解定时器指令的原理和功能。

2. 学习定时器指令的编程方法。

3. 掌握定时器指令在实际应用中的使用。

三、实验器材和方法1. 实验器材：计算机、编程软件。

2. 实验方法：通过编写程序，使用定时器指令进行计时和时间控制。

四、实验过程1. 初始化定时器：在程序开始时，需要对定时器进行初始化设置。

通过设定计时周期和工作模式等参数，确保定时器能够按照预定的时间间隔工作。

2. 编写定时器指令程序：根据实际需求，编写程序，使用定时器指令实现计时和时间控制功能。

例如，可以编写一个简单的程序，通过定时器指令实现每隔一秒钟在屏幕上显示一次当前时间。

3. 运行程序并观察结果：将编写好的程序在计算机上运行，并观察定时器指令的效果。

确保程序能够按照预期的时间间隔进行计时和时间显示。

五、实验结果与分析经过实验，我们成功使用定时器指令实现了计时和时间控制的功能。

每隔一秒钟，程序会在屏幕上显示一次当前时间，实现了时间的自动更新和显示。

这在实际应用中非常有用，比如在科学实验中需要精确计时，或者在工业自动化控制中需要按照一定时间间隔进行操作等。

六、实验总结通过本次实验，我们深入了解了定时器指令的原理和功能，并学会了如何使用定时器指令进行时间控制和计时。

定时器指令在计算机科学和工程技术中具有广泛的应用，可以用于实现各种时间相关的功能。

掌握定时器指令的使用方法对于我们提高编程能力和解决实际问题具有重要意义。

七、存在的问题与改进方向在本次实验中，我们成功实现了定时器指令的功能，但仍存在一些问题。

首先，定时器指令的精度可能受到计算机硬件和操作系统等因素的影响，需要进行更精确的测试和调整。

其次，定时器指令的编程方法可能较为复杂，需要更深入地学习和理解。

定时器实验实验报告0930******* 通信工程姚章瑞一、实验目的1、了解定时器的原理和四种工作方式的使用方法。

2、学习定时器的相关应用，包括产生信号和计数等。

二、实验原理1、定时器结构和原理上图为定时器T0、T1的结构，其中振荡器经12分频后作为定时器的时钟脉冲，T为外部计数脉冲输入端，通过开关K1选择。

反相器，或门，与门共同构成启/停控制信号。

TH和TL为加1计数器，TF为中断标志。

每接收到一个脉冲，加1计数器自动加1，当计数器中的数被加为0时产生溢出标志，TF将被置1。

计数器工作方式的选择和功能的实现需要配置相应的寄存器TMOD和TCON。

2、定时器工作方式定时器共有四种工作方式分别为方式0~方式3。

方式0为13位计数器，最大计数值为213个脉冲。

方式1为16位计数器，最大计数值为216个脉冲。

方式2是8位自动重装计数器。

该方式下，TL进行计数工作，TH用于存放计数初值，当产生溢出中断请求时会自动将TH中的初值重新装入TL，以使计数器继续工作。

方式3仅限于T0计数器，在方式3下，T0计数器被分成两个独立的8为计数器TL0和TH0。

三、实验内容1、通过查询定时器状态，在P1.0产生近似10kHz的方波2、利用定时中断，在中断处理程序中每秒通过P1.0切换一次逻辑笔的电平。

3、利用计数器测量信号发生器产生的不同频率的方波周期，并在寄存器中显示结果。

四、电原理图（无修改）实验内容1、3无需接线实验2原理图：五、程序流程图附手绘流程图六、代码及注释（无修改）1、ORG8000HLJMP MAINORG8100HMAIN:SETB P1.0;设置P1.0的初值MOV TMOD, #01H;T0工作于方式1MOV TH0, #0FFHMOV TL0, #0D2H;定时46个脉冲翻转一次（10kHz）SETB TR0BACK:JBC TF0,BACK1;查询TF0SJMP BACKBACK1:MOV TH0, #0FFH;重新设置定时器MOV TL0, #0D2HCPL P1.0;方波翻转SJMP BACK2、ORG8000HLJMP MAINORG800BHLJMP INTT0ORG801BHLJMP IMTT1ORG8100HMAIN:SETB P1.0;设置P1.0的初值SETB P1.3;设置P1.3的初值MOV TMOD, #61H;T0工作于方式1，T1工作于方式2，T1使用P1.3;作为时钟MOV TH1, #9CHMOV TL1, #9CH;定时100个脉冲翻转一次P1.0MOV TH0, #0EEHMOV TL0, #00H;定时4608个脉冲翻转一次P1.3SETB TR0SETB TR1MOV IP, #02H;设置中断优先级MOV IE, #8AH;允许中断SJMP$INTT0:MOV TH0, #0EEHMOV TL0, #00HCPL P1.3RETIINTT1:CPL P1.0RETI3、RUTL EQU70HRUTH EQU71HCONT EQU72HORG8000HLJMP MAINORG801BHLJMP IMTT1ORG8100HMAIN:MOV TMOD, #15H;T0、T1工作于方式1，T0对外部信号计数MOV TH0, #00HMOV TL0, #00H;T0计数清零MOV TH1, #4CHMOV TL1, #00H;定时46080个脉冲（50ms）MOV CONT, #14H;中断20次（20*50ms=1s）SETB TR0SETB TR1MOV IE, #88H;允许中断SJMP$INTT1:MOV TH1, #4CHMOV TL1, #00H;重新定时50msDEC CONT;中断次数减1MOV A, CONTJNZ EXITCLR TR0;完成20次中断，停止计数MOV RUTH, TH0MOV RUTL, TL0;存结果EXIT:RETI七、实验结果和分析1、实验一测得产生的方波与标准10kHz方波的频率之间仍有一些误差，通过调整计数初值可得产生的相应频率如下表所示：可以看出连续4个计数初值产生的方波频率相同，原因在于代码采用的查询TF0的方式来完成方波的翻转，而每次查询需要两句代码JBC TF0, BACK1SJMP BACK即四个机器周期才能完成一次查询。

定时器应用实验报告定时器应用实验报告引言：定时器是一种广泛应用于各个领域的电子设备，它能够精确地测量时间间隔，并在特定时间点触发相应的操作。

本文将介绍定时器的原理和应用，并通过实验验证其功能和性能。

一、定时器的原理定时器是一种基于时钟信号的计时器件，它通常由一个计数器和一个控制逻辑组成。

计数器用于记录时钟信号的脉冲数量，而控制逻辑则根据设定的时间参数来判断何时触发相应的操作。

二、定时器的应用领域1. 工业自动化：在工业生产过程中，定时器被广泛应用于控制设备的启停、周期性操作以及时间计量等方面。

例如，定时器可以用于控制机器的定时开关，以实现自动化的生产线。

2. 电子设备：在电子设备中，定时器常常用于实现延时操作、定时测量和时序控制等功能。

例如，手机中的闹钟功能、照相机中的自动对焦功能以及微波炉中的定时加热功能等，都离不开定时器的应用。

3. 科学实验：在科学实验中，定时器被用于控制实验的时间间隔和触发实验的操作。

例如，生物实验中的药物注射、物理实验中的数据采集以及化学实验中的反应时间测量等，都需要借助定时器来实现。

三、定时器实验设计为了验证定时器的功能和性能，我们设计了以下实验：实验一：延时触发LED灯材料：- Arduino开发板- LED灯- 面包板- 连接线步骤：1. 将Arduino开发板连接到电脑，并打开Arduino IDE软件。

2. 将LED灯的正极连接到Arduino开发板的数字引脚13，负极连接到地。

3. 在Arduino IDE软件中编写以下代码：```void setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}```4. 将编写好的代码上传到Arduino开发板中。

5. 观察LED灯的闪烁情况，每隔1秒钟亮灭一次。

重庆交通大学学生实验报告实验课程名称可编程控制器原理及应用开课实验室机电实验楼209学院机电年级09 专业班1班学生姓名彭文华学号09490101 开课时间至学年第学期实验一 基本指令的编程练习 （一） 与或非逻辑功能实验一、实验设备及连线图PLC 实验装置及实验箱，S7-200系列编程控制器二、实验过程梯形图参考图梯形图中的SQ1、SQ3分别对应控制实验单元输入开关I0.1、I0.3。

通过专用的PC/PPI 电缆连接计算机与PLC主机。

打开编程软件STEP7，逐条输入程序，检查无误后，将所编程序下载到主机内，并将可编程控制器主机上的STOP/RUN 开关拨到RUN 位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。

三、实验结果（1）SQ1和SQ3均未合上时，HL2亮；（2）合上SQ1和SQ3中任意一个，HL1和HL3亮； （3）开关SQ1和SQ3均合上，指示灯HL0亮。

（二） 定时器/计数器功能实验一、实验连线定时器扩展实验接线如下表：计数器实验接线如下表：二、实验过程1.定时器认识实验的梯形图参考图2. 定时器扩展实验的梯形图参考图3．计数器认识实验的梯形图参考图通过专用的PC/PPI电缆连接计算机与PLC主机。

打开编程软件STEP7，逐条输入程序，检查无误后，将所编程序下载到主机内，并将可编程控制器主机上的STOP/RUN开关拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。

三、实验结果1.置位开关SQ1，5s之后，指示灯HL0亮。

2.置位开关SQ0，8s之后，指示灯HL0亮。

3. 1)复位开关SQ0，拨动20次SQ1，HL0灯亮，再拨动SQ0, HL0灯灭。

2)装载开关SQ1，拨动30次SQ2，HL1灯亮，再拨动SQ1, HL1灯灭。

3)复位开关SQ3，按3次SB4，HL3灯亮，再按SB4, HL3灯灭。

复位开关SQ3，按4次SB3，HL3灯亮，再按SB4, 灯亮, 再按SB4，灯灭。

PLC实验二定时指令班级：姓名：时间：指导教师：张斌一、实验目的1、熟悉定时指令。

2、掌握定时指令的基本应用。

二、实验内容与操作1、输入程序将下图的程序输入PLC 中，观察并记录运行结果。

三、实验报告要求1、利用TON 指令编程，产生连续方波信号输出，其周期设为3s，占空间比为2:1。

2、利用相关的指令编程，实现三相异步电动机星三角形延时30S启动。

3、利用相关的指令编程，实现三相异步电动机延时自动往返。

（左边延时2S，右边延时6S）4、自己设计能够体现保持型定时器特点的程序，并实现它。

（要求有详细的说明及注释）5、自己设计能够体现时间间隔定时器特点的程序，并实现它。

（要求有详细的说明及注释）电力安全月工作总结[电力安全月工作总结]电力安全月工作总结2011年3月1日至3月31日为我公司的安全生产月，**变电站围绕;夯实基储提高素质、树立标杆、争创一流;的主题，开展了丰富多彩、形式多样的具体行动：通过看板形式宣传安全第一、预防为主的方针；通过48+4的学习机会，进行安全生产大讨论；通过安全活动进行查找本站的隐患的活动，电力安全月工作总结。

形成了;人人学会安全，层层尽责保证安全;的良好氛围，使我站的安全生产工作又上了一个新的台阶。

本站安全生产月活动具体工作如下：1.开展安全月活动宣传工作，大家坐在一起讨论活动的主题、学习实施纲要、讨论各个实施阶段的活动安排。

深刻反思11.3事故，汲取事故教训，每人写了一份11.3事故反思，并对本站的安全管理、记录报表、规章制度、培训工作、事故隐患每个值班员都谈了自己的看法和建议，对站内管理每个人都倾注了最大的热情，可见11.3对每一个值班员的触动是刻骨铭心的，安全月的必要开展对变电站各项工作的促进，尤其对值班员安全意识、主人翁精神的影响最为深刻。

2.深入开展安全生产大检查活动。

在安全生产整顿周活动的基础上，结合秋季安全大检查，进一步查摆了本站安全生产的隐患，特别是各种规章制度的建立、健全、完善和执行情况，对现场运行规程从全面、具体和针对性上进行了修订；制定全站停电的反事故预案，制定低温天气和防冰闪的反事故措施，进行现场演练。
