下载文档原格式
1 .2 .3 .4 .5 .6 .7 .8 . 9 .练习题m （金属所）简单立方晶体，一个 Volltera过程如下：插入一个（110）半原子面，然后再位移［110］/2，其边缘形成的位错的位错线方向和柏氏矢量是什么？在简单立方晶体中有两个位错，它们的柏氏矢量b和位错的切向t分别是：位错（1）的b(1)=a[010] , t(1)=[010];位错⑵的b(2)=a[010] , t(2)=[ 001 ]。
指出两个位错的类型以及位错的滑移面。
如果滑移面不是惟一的，说明滑移面所受的限制。
以一个圆筒薄壁“半原子面”插入晶体，在圆筒薄壁下侧的圆线是不是位错？写出距位错中心为 R1范围内的位错弹性应变能。
如果弹性应变能为R1范围的一倍，则所涉及的距位错中心距离 R2为多大？这个结果说明什么？面心立方晶体两个平行的反号刃型位错的滑移面相距50 nm，求它们之间在滑移方向以及攀移方向最大的作用力值以及相对位置。
已知点阵常数a=0.3 nm，切变模量G=7 1010Pa, =0.3。
当存在过饱和空位浓度时，请说明任意取向的位错环都受一个力偶作用，这力偶使位错转动变成纯刃型位错。
面心立方单晶体（点阵常数a=0.36 nm）受拉伸形变，拉伸轴是［001］，拉伸应力为1MPa。
求b=a［ 101 ］/2及t平行于［121 ］的位错在滑移和攀移方向所受的力。
若空位形成能为 73kJ/mol，晶体从1000K淬火至室温（约 300K）, b约为0.3nm,问刃位错受的攀移力有多大？估计位错能否攀移？当位错的柏氏矢量平行 X1轴，证明不论位错线是什么方向，外应力场的对位错产生作用力。
证明在均匀应力场作用下，一个封闭的位错环所受的总力为0。
b, A位错距表面的距离为 l1, B位错距表。
求这两个位错所受的映像力。
33分量都不会10.11.两个平行自由表面的螺位错，柏氏矢量都是面的距离为I2, 12> 11,晶体的弹性模量为12.一个合金系，在某一温度下的fee和hep结构的成分自由能-成分曲线在同一成分有最小值。
一、解释以下基本概念肖脱基空位：晶体中某结点上的原子空缺了，则称为空位。
脱位原子进入其他空位或者迁移至晶界或表面而形成的空位称为肖脱基空位弗兰克耳空位：晶体中的原子挤入结点的空隙形成间隙原子，原来的结点位置空缺产生一个空位，一对点缺陷（空位和间隙原子）称为弗兰克耳（Frenkel ）缺陷。
刃型位错：晶体内有一原子平面中断于晶体内部，这个原子平面中断处的边沿及其周围区域是一个刃型位错。
螺型位错：沿某一晶面切一刀缝，贯穿于晶体右侧至BC 处，在晶体的右侧上部施加一切应力τ，使右端上下两部分晶体相对滑移一个原子间距，BC 线左边晶体未发生滑移，出现已滑移区与未滑移区的边界BC 。
从俯视角度看，在滑移区上下两层原子发生了错动，晶体点阵畸变最严重的区域内的两层原子平面变成螺旋面，畸变区的尺寸与长度相比小得多，在畸变区范围内称为螺型位错混合位错：位错线与滑移矢量两者方向夹角呈任意角度，位错线上任一点的滑移矢量相同。

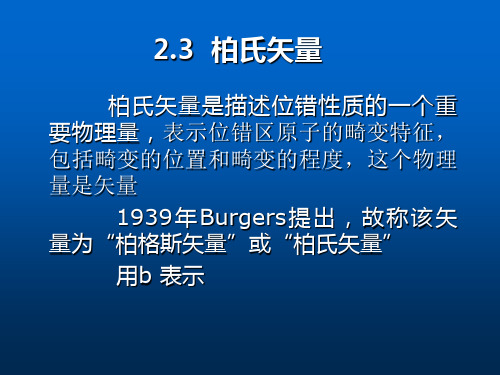

柏氏矢量：位错是线性的点阵畸变，表征位错线的性质、位错强度、滑移矢量、表示位错区院子的畸变特征，包括畸变位置和畸变程度的矢量就称为柏氏矢量。
位错密度：单位体积内位错线的总长度ρυ=L/υ ；单位面积位错露头数ρs =N/s位错的滑移：切应力作用下，位错线沿着位错线与柏氏矢量确定的唯一平面滑移, 位错线移动至晶体表面时位错消失，形成一个原子间距的滑移台阶，大小相当于一个柏氏矢量的值. 位错的攀移: 刃型位错垂直于滑移面方向的运动, 攀移的本质是刃型位错的半原子面向上或向下运动，于是位错线亦向上或向下运动。
弗兰克—瑞德源：两个结点被钉扎的位错线段在外力的作用下不断弯曲弓出后，互相邻近的位错线抵消后产生新位错，原被钉扎错位线段恢复到原状，不断重复产生新位错的，这个不断产生新位错、被钉扎的位错线即为弗兰克-瑞德位错源。
派—纳力：周期点阵中移动单个位错时，克服位错移动阻力所需的临界切应力单位位错：b 等于单位点阵矢量的称为“单位位错”。
第三章答案3-2略。
3-2试述位错的基本类型及其特点。
解：位错主要有两种：刃型位错和螺型位错。
刃型位错特点：滑移方向与位错线垂直，符号⊥，有多余半片原子面。
螺型位错特点：滑移方向与位错线平行，与位错线垂直的面不是平面，呈螺施状，称螺型位错。
3-3非化学计量化合物有何特点？为什么非化学计量化合物都是n型或p型半导体材料？解：非化学计量化合物的特点：非化学计量化合物产生及缺陷浓度与气氛性质、压力有关；可以看作是高价化合物与低价化合物的固溶体；缺陷浓度与温度有关，这点可以从平衡常数看出；非化学计量化合物都是半导体。
由于负离子缺位和间隙正离子使金属离子过剩产生金属离子过剩（n型）半导体，正离子缺位和间隙负离子使负离子过剩产生负离子过剩（p型）半导体。
3-4影响置换型固溶体和间隙型固溶体形成的因素有哪些？解：影响形成置换型固溶体影响因素：（1）离子尺寸：15%规律：1.（R1-R2）/R1>15%不连续。
2.<15%连续。
3.>40%不能形成固熔体。
（2）离子价：电价相同，形成连续固熔体。
（3）晶体结构因素：基质，杂质结构相同，形成连续固熔体。
（4）场强因素。
（5）电负性：差值小，形成固熔体。
差值大形成化合物。
影响形成间隙型固溶体影响因素：（1）杂质质点大小：即添加的原子愈小，易形成固溶体，反之亦然。
（2）晶体（基质）结构：离子尺寸是与晶体结构的关系密切相关的，在一定程度上来说，结构中间隙的大小起了决定性的作用。
一般晶体中空隙愈大，结构愈疏松，易形成固溶体。
（3）电价因素：外来杂质原子进人间隙时，必然引起晶体结构中电价的不平衡，这时可以通过生成空位，产生部分取代或离子的价态变化来保持电价平衡。
3-5试分析形成固溶体后对晶体性质的影响。
解：影响有：（1）稳定晶格，阻止某些晶型转变的发生；（2）活化晶格，形成固溶体后，晶格结构有一定畸变，处于高能量的活化状态，有利于进行化学反应；（3）固溶强化，溶质原子的溶入，使固溶体的强度、硬度升高；（4）形成固溶体后对材料物理性质的影响：固溶体的电学、热学、磁学等物理性质也随成分而连续变化，但一般都不是线性关系。
第三章 作业与习题的解答一、作业：2、纯铁的空位形成能为105 kJ/mol 。
将纯铁加热到850℃后激冷至室温（20℃），假设高温下的空位能全部保留，试求过饱和空位浓度与室温平衡空位浓度的比值。
(e 31.8=6.8X1013）6、如图2-56，某晶体的滑移面上有一柏氏矢量为b 的位错环，并受到一均匀切应力τ。
（1）分析该位错环各段位错的结构类型。
（2）求各段位错线所受的力的大小及方向。
（3）在τ的作用下，该位错环将如何运动？（4）在τ的作用下，若使此位错环在晶体中稳定不动，其最小半径应为多大？解：（2）位错线受力方向如图，位于位错线所在平面，且于位错垂直。
（3）右手法则（P95）：（注意：大拇指向下，P90图3.8中位错环ABCD 的箭头应是向内，即是位错环压缩）向外扩展（环扩大）。
如果上下分切应力方向转动180度，则位错环压缩。
A B CDττ(4) P103-104： 2sin 2d ϑτdT s b =θRd s =d ； 2/sin 2θϑd d= ∴ τττkGb b kGb b T R ===2 注：k 取0.5时，为P104中式3.19得出的结果。
7、在面心立方晶体中，把两个平行且同号的单位螺型位错从相距100nm 推进到3nm 时需要用多少功（已知晶体点阵常数a=0.3nm,G=7﹡1010Pa ）？ (3100210032ln 22ππGb dr w r Gb ==⎰； 1.8X10-9J ）8、在简单立方晶体的（100）面上有一个b=a[001]的螺位错。
如果它(a)被（001）面上b=a[010]的刃位错交割。
(b)被（001）面上b=a[100]的螺位错交割，试问在这两种情形下每个位错上会形成割阶还是弯折？（（a ）：见P98图3.21， NN ′在（100）面内，为扭折，刃型位错；(b)图3.22，NN ′垂直（100）面，为割阶，刃型位错）9、一个]101[2-=a b 的螺位错在（111）面上运动。
