下载文档原格式
第一章8．计算下列晶体的离于键与共价键的相对比例(1)NaF (2)CaO (3)ZnS解：1、查表得：X Na =0.93,X F =3.98根据鲍林公式可得NaF 中离子键比例为：21(0.93 3.98)4[1]100%90.2%e ---⨯=共价键比例为：1-90.2%=9.8% 2、同理，CaO 中离子键比例为：21(1.00 3.44)4[1]100%77.4%e---⨯=共价键比例为：1-77.4%=22.6%3、ZnS 中离子键比例为：21/4(2.581.65)[1]100%19.44%ZnS e --=-⨯=中离子键含量共价键比例为：1-19.44%=80.56%10说明结构转变的热力学条件与动力学条件的意义．说明稳态结构与亚稳态结构之间的关系。
答：结构转变的热力学条件决定转变是否可行，是结构转变的推动力，是转变的必要条件；动力学条件决定转变速度的大小，反映转变过程中阻力的大小。
稳态结构与亚稳态结构之间的关系：两种状态都是物质存在的状态，材料得到的结构是稳态或亚稳态，取决于转交过程的推动力和阻力(即热力学条件和动力学条件)，阻力小时得到稳态结构，阻力很大时则得到亚稳态结构。
稳态结构能量最低，热力学上最稳定，亚稳态结构能量高，热力学上不稳定，但向稳定结构转变速度慢，能保持相对稳定甚至长期存在。
但在一定条件下，亚稳态结构向稳态结构转变。
第二章1．回答下列问题：(1)在立方晶系的晶胞内画出具有下列密勒指数的晶面和晶向：(001）与[210]，(111）与[112]，(110)与 [111],(132)与[123],(322)与[236］(2)在立方晶系的一个晶胞中画出（111)和 （112)晶面，并写出两晶面交线的晶向指数。
(3)在立方晶系的一个晶胞中画出同时位于（101). (011)和（112)晶面上的[111]晶向。
解：1、2．有一正交点阵的 a=b, c=a/2。
某晶面在三个晶轴上的截距分别为 6个、2个和4个原子间距，求该晶面的密勒指数。
一、解释以下基本概念肖脱基空位：晶体中某结点上的原子空缺了，则称为空位。
脱位原子进入其他空位或者迁移至晶界或表面而形成的空位称为肖脱基空位弗兰克耳空位：晶体中的原子挤入结点的空隙形成间隙原子，原来的结点位置空缺产生一个空位，一对点缺陷（空位和间隙原子）称为弗兰克耳（Frenkel ）缺陷。
刃型位错：晶体内有一原子平面中断于晶体内部，这个原子平面中断处的边沿及其周围区域是一个刃型位错。
螺型位错：沿某一晶面切一刀缝，贯穿于晶体右侧至BC 处，在晶体的右侧上部施加一切应力τ，使右端上下两部分晶体相对滑移一个原子间距，BC 线左边晶体未发生滑移，出现已滑移区与未滑移区的边界BC 。
从俯视角度看，在滑移区上下两层原子发生了错动，晶体点阵畸变最严重的区域内的两层原子平面变成螺旋面，畸变区的尺寸与长度相比小得多，在畸变区范围内称为螺型位错混合位错：位错线与滑移矢量两者方向夹角呈任意角度，位错线上任一点的滑移矢量相同。
柏氏矢量：位错是线性的点阵畸变，表征位错线的性质、位错强度、滑移矢量、表示位错区院子的畸变特征，包括畸变位置和畸变程度的矢量就称为柏氏矢量。
位错密度：单位体积内位错线的总长度ρυ=L/υ ；单位面积位错露头数ρs =N/s位错的滑移：切应力作用下，位错线沿着位错线与柏氏矢量确定的唯一平面滑移, 位错线移动至晶体表面时位错消失，形成一个原子间距的滑移台阶，大小相当于一个柏氏矢量的值. 位错的攀移: 刃型位错垂直于滑移面方向的运动, 攀移的本质是刃型位错的半原子面向上或向下运动，于是位错线亦向上或向下运动。
弗兰克—瑞德源：两个结点被钉扎的位错线段在外力的作用下不断弯曲弓出后，互相邻近的位错线抵消后产生新位错，原被钉扎错位线段恢复到原状，不断重复产生新位错的，这个不断产生新位错、被钉扎的位错线即为弗兰克-瑞德位错源。
派—纳力：周期点阵中移动单个位错时，克服位错移动阻力所需的临界切应力单位位错：b 等于单位点阵矢量的称为“单位位错”。
第三章答案3-2略。
3-2试述位错的基本类型及其特点。
解：位错主要有两种：刃型位错和螺型位错。
刃型位错特点：滑移方向与位错线垂直，符号⊥，有多余半片原子面。
螺型位错特点：滑移方向与位错线平行，与位错线垂直的面不是平面，呈螺施状，称螺型位错。
3-3非化学计量化合物有何特点？为什么非化学计量化合物都是n型或p型半导体材料？解：非化学计量化合物的特点：非化学计量化合物产生及缺陷浓度与气氛性质、压力有关；可以看作是高价化合物与低价化合物的固溶体；缺陷浓度与温度有关，这点可以从平衡常数看出；非化学计量化合物都是半导体。
由于负离子缺位和间隙正离子使金属离子过剩产生金属离子过剩（n型）半导体，正离子缺位和间隙负离子使负离子过剩产生负离子过剩（p型）半导体。
3-4影响置换型固溶体和间隙型固溶体形成的因素有哪些？解：影响形成置换型固溶体影响因素：（1）离子尺寸：15%规律：1.（R1-R2）/R1>15%不连续。
2.<15%连续。
3.>40%不能形成固熔体。
（2）离子价：电价相同，形成连续固熔体。
（3）晶体结构因素：基质，杂质结构相同，形成连续固熔体。
（4）场强因素。
（5）电负性：差值小，形成固熔体。
差值大形成化合物。
影响形成间隙型固溶体影响因素：（1）杂质质点大小：即添加的原子愈小，易形成固溶体，反之亦然。
（2）晶体（基质）结构：离子尺寸是与晶体结构的关系密切相关的，在一定程度上来说，结构中间隙的大小起了决定性的作用。
一般晶体中空隙愈大，结构愈疏松，易形成固溶体。
（3）电价因素：外来杂质原子进人间隙时，必然引起晶体结构中电价的不平衡，这时可以通过生成空位，产生部分取代或离子的价态变化来保持电价平衡。
3-5试分析形成固溶体后对晶体性质的影响。
解：影响有：（1）稳定晶格，阻止某些晶型转变的发生；（2）活化晶格，形成固溶体后，晶格结构有一定畸变，处于高能量的活化状态，有利于进行化学反应；（3）固溶强化，溶质原子的溶入，使固溶体的强度、硬度升高；（4）形成固溶体后对材料物理性质的影响：固溶体的电学、热学、磁学等物理性质也随成分而连续变化，但一般都不是线性关系。
中南大学材料科学基础课后习题答案(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章 原子排列与晶体结构1. [110]， (111)， ABCABC…， ， 12 , 4 ， a r 42=； [111]， (110) , , 8 , 2 ， a r 43= ； ]0211[， (0001) ， ABAB ， ， 12 ， 6 ， 2a r =。
2.， 4 ， 8 。
3.FCC ， BCC ，减少 ，降低 ，膨胀 ，收缩 。
4.解答：见图1－1 5. 解答：设所决定的晶面为（hkl ），晶面指数与面上的直线[uvw]之间有hu+kv+lw=0，故有：h+k-l=0,2h-l=0。
可以求得（hkl ）＝（112）。
6 解答：Pb 为fcc 结构，原子半径R 与点阵常数a 的关系为a r 42=，故可求得a ＝×10-6mm 。
则（100）平面的面积S ＝a 2＝×0-12mm 2，每个（100）面上的原子个数为2。
所以1 mm 2上的原子个数s n 1=＝×1012。
第二章 合金相结构一、 填空1） 提高，降低，变差，变大。
2） （1）晶体结构；（2）元素之间电负性差；（3）电子浓度 ；（4）元素之间尺寸差别3） 存在溶质原子偏聚 和短程有序 。
4） 置换固溶体 和间隙固溶体 。
5） 提高 ，降低 ，降低 。
6） 溶质原子溶入点阵原子溶入溶剂点阵间隙中形成的固溶体，非金属原子与金属原子半径的比值大于时形成的复杂结构的化合物。
二、 问答1、 解答： -Fe 为bcc 结构，致密度虽然较小，但是它的间隙数目多且分散，间隙半径很小，四面体间隙半径为，即R ＝，八面体间隙半径为，即R ＝。
氢，氮，碳，硼由于与-Fe 的尺寸差别较大，在-Fe 中形成间隙固溶体，固溶度很小。
-Fe 的八面体间隙的[110]方向R= Ra ，间隙元素溶入时只引起一个方向上的点阵畸变，故多数处于-Fe 的八面体间隙中心。
第一章原子排列与晶体结构1.fcc结构的密排方向是，密排面是，密排面的堆垛顺序是，致密度为，配位数是 ,晶胞中原子数为，把原子视为刚性球时，原子的半径r与点阵常数a的关系是；bcc结构的密排方向是，密排面是 ,致密度为 ,配位数是 ,晶胞中原子数为，原子的半径r与点阵常数a的关系是；hcp结构的密排方向是，密排面是，密排面的堆垛顺序是，致密度为，配位数是 ,，晶胞中原子数为，原子的半径r与点阵常数a的关系是。
2.Al的点阵常数为0.4049nm，其结构原子体积是，每个晶胞中八面体间隙数为，四面体间隙数为。
3.纯铁冷却时在912e发生同素异晶转变是从结构转变为结构，配位数，致密度降低，晶体体积，原子半径发生。
4.在面心立方晶胞中画出晶面和晶向，指出﹤110﹥中位于（111）平面上的方向。
在hcp晶胞的（0001）面上标出晶面和晶向。
5.求和两晶向所决定的晶面。
6 在铅的（100）平面上，1mm2有多少原子？已知铅为fcc面心立方结构，其原子半径R=0.175×10-6mm。
第二章合金相结构一、填空1）随着溶质浓度的增大，单相固溶体合金的强度，塑性，导电性，形成间隙固溶体时，固溶体的点阵常数。
2）影响置换固溶体溶解度大小的主要因素是（1）；（2）；（3）；（4）和环境因素。
3）置换式固溶体的不均匀性主要表现为和。
4）按照溶质原子进入溶剂点阵的位置区分，固溶体可分为和。
5）无序固溶体转变为有序固溶体时，合金性能变化的一般规律是强度和硬度，塑性，导电性。
6）间隙固溶体是，间隙化合物是。
二、问答1、分析氢，氮，碳，硼在α-Fe 和γ-Fe 中形成固溶体的类型，进入点阵中的位置和固溶度大小。
已知元素的原子半径如下：氢：0.046nm，氮：0.071nm，碳：0.077nm，硼：0.091nm，α-Fe：0.124nm，γ-Fe ：0.126nm。
2、简述形成有序固溶体的必要条件。
第三章纯金属的凝固1.填空1. 在液态纯金属中进行均质形核时，需要起伏和起伏。

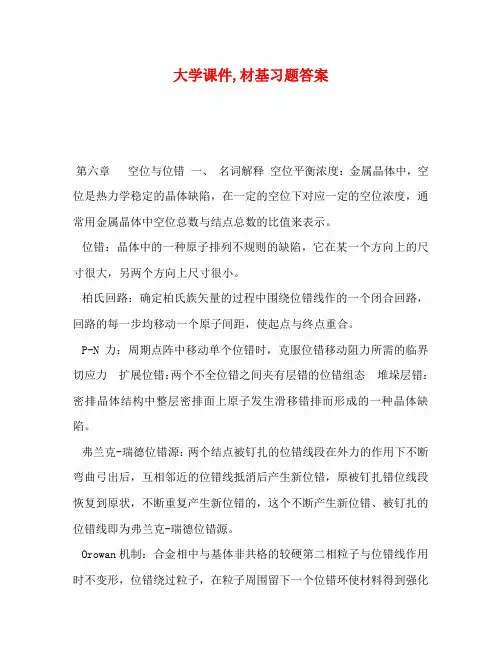

大学课件,材基习题答案第六章空位与位错一、名词解释空位平衡浓度：金属晶体中，空位是热力学稳定的晶体缺陷，在一定的空位下对应一定的空位浓度，通常用金属晶体中空位总数与结点总数的比值来表示。
位错：晶体中的一种原子排列不规则的缺陷，它在某一个方向上的尺寸很大，另两个方向上尺寸很小。
柏氏回路：确定柏氏族矢量的过程中围绕位错线作的一个闭合回路，回路的每一步均移动一个原子间距，使起点与终点重合。
P-N力：周期点阵中移动单个位错时，克服位错移动阻力所需的临界切应力扩展位错：两个不全位错之间夹有层错的位错组态堆垛层错：密排晶体结构中整层密排面上原子发生滑移错排而形成的一种晶体缺陷。
弗兰克-瑞德位错源：两个结点被钉扎的位错线段在外力的作用下不断弯曲弓出后，互相邻近的位错线抵消后产生新位错，原被钉扎错位线段恢复到原状，不断重复产生新位错的，这个不断产生新位错、被钉扎的位错线即为弗兰克-瑞德位错源。
Orowan机制：合金相中与基体非共格的较硬第二相粒子与位错线作用时不变形，位错绕过粒子，在粒子周围留下一个位错环使材料得到强化的机制。
科垂尔气团：围绕刃型位错形成的溶质原子聚集物，通常阻碍位错运动，产生固溶强化效果。
铃木气团：溶质原子在层错区偏聚，由于形成化学交互作用使金属强度升高。
面角位错：在fcc晶体中形成于两个{111}面的夹角上，由三个不全位错和两个层错构成的不能运动的位错组态。
多边形化：连续弯曲的单晶体中由于在加热中通过位错的滑移和攀移运动，形成规律的位错壁，成为小角度倾斜晶界，单晶体因而变成多边形的过程。
二、问答 1 解答：层错能高，难于形成层错和扩展位错，形成的扩展位错宽度窄，易于发生束集，容易发生交滑移，冷变形中线性硬化阶段短，甚至被掩盖，而抛物线硬化阶段开始早，热变形中主要发生动态恢复软化；层错能低则反之，易于形成层错和扩展位错，形成的扩展位错宽度较宽，难于发生束集和交滑移，冷变形中线性硬化阶段明显，热变形中主要发生动态再结晶软化。
