白乳胶合成配方

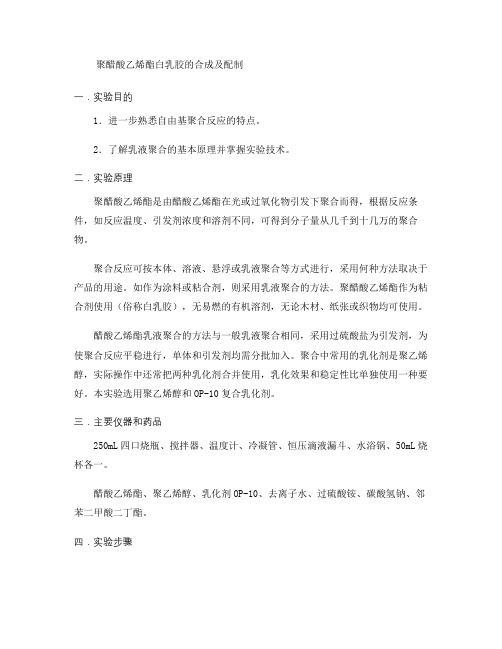

聚醋酸乙烯酯白乳胶的合成及配制一．实验目的1．进一步熟悉自由基聚合反应的特点。

2．了解乳液聚合的基本原理并掌握实验技术。

二．实验原理聚醋酸乙烯酯是由醋酸乙烯酯在光或过氧化物引发下聚合而得，根据反应条件，如反应温度、引发剂浓度和溶剂不同，可得到分子量从几千到十几万的聚合物。

聚合反应可按本体、溶液、悬浮或乳液聚合等方式进行，采用何种方法取决于产品的用途。

如作为涂料或粘合剂，则采用乳液聚合的方法。

聚醋酸乙烯酯作为粘合剂使用（俗称白乳胶），无易燃的有机溶剂，无论木材、纸张或织物均可使用。

醋酸乙烯酯乳液聚合的方法与一般乳液聚合相同，采用过硫酸盐为引发剂，为使聚合反应平稳进行，单体和引发剂均需分批加入。

聚合中常用的乳化剂是聚乙烯醇，实际操作中还常把两种乳化剂合并使用，乳化效果和稳定性比单独使用一种要好。

本实验选用聚乙烯醇和OP-10复合乳化剂。

三．主要仪器和药品250mL四口烧瓶、搅拌器、温度计、冷凝管、恒压滴液漏斗、水浴锅、50mL烧杯各一。

醋酸乙烯酯、聚乙烯醇、乳化剂OP-10、去离子水、过硫酸铵、碳酸氢钠、邻苯二甲酸二丁酯。

四．实验步骤1．在装有搅拌器、回流冷凝管、恒压滴液漏斗和温度计的250mL四口烧瓶加入80mL蒸馏水和6g聚乙烯醇。

搅拌并逐步升温到90-95℃，待聚乙烯醇全部溶解后滴入16滴OP-10，自然降温至60℃左右。

2．将1g过硫酸铵溶于5mL蒸馏水中，配成溶液。

将0.25g碳酸氢钠溶于5mL蒸馏水中，配成溶液。

备用。

3．加入20mL醋酸乙烯酯和2.5mL过硫酸铵水溶液，搅拌乳化10分钟。

然后再缓慢升温到80-85℃。

在体系转变成乳白色后，再继续反应30分钟，并于80℃开始滴加剩余的30mL醋酸乙烯酯（滴加速度不宜过快）。

滴完后在80℃保温15分钟，此后将剩余的过硫酸铵水溶液滴入反应体系，并再向反应体系滴加20mL醋酸乙烯酯，全部单体加入完毕后缓慢升温到85-90℃，保温约60min至无单体回馏液滴为止。

白乳胶的制作方法
白乳胶的制作方法大致分为以下几个步骤：
1. 原料准备：准备天然胶乳原料，可以使用橡胶树乳液或者使用合成的橡胶乳液。

2. 胶乳稳定剂的添加：根据实际情况，将稳定剂和胶乳原料按照一定比例混合在一起。

3. 搅拌混合：将混合好的胶乳原料和稳定剂放入搅拌设备中进行搅拌混合，使其达到均匀的状态。

4. 添加其他辅助剂：根据需要，可以添加一些其他辅助剂，如颜料、增稠剂等，用于增加白乳胶的粘度、改变颜色等。

5. 过滤：将搅拌好的乳液进行过滤，去除其中的杂质和颗粒。

6. 灭菌处理：对过滤好的乳液进行灭菌处理，以确保产品的质量和卫生安全性。

7. 包装和贮存：将灭菌的白乳胶产品装入适当的容器中进行包装，并储存在干燥、阴凉的地方。

需要注意的是，具体的制作方法可能因为不同的胶乳原料和配方而有所差异，因此最好根据具体的配方和制作要求进行操作。

此外，在制作过程中要遵守相关的安全操作规程，确保自身和环境的安全。

醋酸乙烯白乳胶的制作方法。

全文共四篇示例，供读者参考第一篇示例：醋酸乙烯白乳胶是一种常见的乳液状胶水，其制作方法相对简单，但需要一定的工艺和技术。

下面将详细介绍关于醋酸乙烯白乳胶的制作方法。

一、原料准备制作醋酸乙烯白乳胶需要准备以下原料：1. 乙烯乳液2. 醋酸乙烯3. 稳定剂4. 酸碱中和剂5. 防腐剂6. 立固剂二、制作工艺1. 在制作之前，首先要确保工作环境清洁，避免杂质的进入，影响产品的质量。

2. 将乙烯乳液倒入一个搅拌桶中，开始加热至一定的温度。

3. 将醋酸乙烯缓慢地加入乙烯乳液中，并同时加入一定比例的稳定剂，以保持胶水的稳定性。

4. 继续搅拌混合，使醋酸乙烯充分分散在乳液中，直到达到所需的浓度。

5. 在混合的过程中，需要调节pH值，加入适量的酸碱中和剂，使其达到理想的酸碱度。

6. 加入适量的防腐剂，以保证产品的保存期限，同时加入立固剂，使产品更加耐久。

7. 继续搅拌混合，直到所有原料充分溶解混合。

8. 将制作好的醋酸乙烯白乳胶装罐封装，以备日后使用。

三、注意事项1. 制作醋酸乙烯白乳胶的过程中，一定要注意加热温度和搅拌速度，以免造成混合不均匀。

2. 需要根据产品的用途和要求调整配方中各种原料的比例，以确保产品性能符合要求。

3. 制作完成后，要对产品进行检测，确保产品品质达标。

制作醋酸乙烯白乳胶虽然看似简单，但实际操作起来需要一定的技术和经验。

只有掌握了正确的制作方法和注意事项，才能制作出高质量的醋酸乙烯白乳胶产品。

希望以上介绍对大家有所帮助。

第二篇示例：醋酸乙烯白乳胶是一种常用的胶水，广泛应用于家庭和工业领域。

它具有优异的粘接性能和耐水性，使其成为许多材料的理想粘结剂。

制作醋酸乙烯白乳胶并不复杂，只需准备一些简单的材料和工具即可。

下面我们来详细介绍一下醋酸乙烯白乳胶的制作方法。

我们需要准备以下材料和工具：PVA乳胶、醋酸、水、玻璃容器、搅拌棒、温度计、计量工具等。

制作醋酸乙烯白乳胶的第一步是准备PVA乳胶。

白色胶是一种水溶性胶粘剂，是由醋酸乙烯单体在引发剂作用下经聚合反应而制得的一种热塑性粘合剂。

通常称为白乳胶或简称PVAC乳液，化学名称聚醋酸乙烯胶粘剂，是由醋酸与乙烯合成醋酸乙烯，添加钛白粉（低档的就加轻钙，滑石粉，等粉料）.再经乳液聚合而成的乳白色稠厚液体。

白乳胶可常温固化、固化较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化。

可广泛应用于粘接纸制品（墙纸），也可作防水涂料和木材的胶粘剂。

木质材料粘接。

它是以水为分散剂，使用安全、无毒、不燃、清洗方便，常温固化，对木材、纸张和织物有很好的黏着力，胶接强度高，固化后的胶层无色透明，韧性好，不污染被粘接物；乳液稳定性好，储存期可达半年以上。

因此，广泛地用于印刷装订和家具制造，用作纸张、木材、布、皮革、陶瓷等的黏合剂，还可作酚醛树脂、脲醛树脂等黏合剂的改性剂，用于制造聚醋酸乙烯乳胶漆等。

聚醋酸乙烯乳液黏合剂的缺点是耐水性和耐湿性差，易在潮湿空气中吸湿，在高温下使用会产生蠕变现象，使胶接强度下降；在-5℃以下储存易冻结，使乳液受到破坏。

本品以聚乙烯醇与甲醛聚合而成的高分子化合物为改性剂，使乳液的耐水性和抗冻融性能有所改善，扩大了乳液的应用范围。

工艺流程1、溶解→反应→中和→增塑→过滤→包装使用方法使用方法与传统聚醋酸乙烯乳胶的使用方法一样，本品耐冻融，耐老化，粘接强度优良，储存期长。

主要技术性能外观乳白色，无异物固体含量 46-50黏度≥1.5-4PH值 6-8干强 7-9湿强 2-4凝胶温度≤0-3颗粒度 2-3游离醛 0.5万能胶良好的耐油、耐溶剂和耐化学试剂的性能。

由于氯丁橡胶胶粘剂，是一种胶粘能力强，应用面很广的粘合剂，如进行橡胶，皮革，织物，纸板，人造板，木材，泡沫塑料，陶瓷，混凝土，金属等自粘或互粘，所以又称为万能胶。

其实，真正的万能胶是不存在的，只是它的应用面较广而予以其美称。

英文：contact adhesive万能胶其实是氯丁橡胶粘剂的俗称。

白乳胶配方原料
配方：
牛奶100g，甘油50g，黄油20g，水15g，糖30g，香精2g，玉米淀粉8g，真空糊化剂2g，聚乙烯醇10g，苯氧乙醇8g，植物油3g。

制作步骤：
1、将牛奶、甘油、黄油混合均匀，加入水搅拌至无颗粒。

2、先将糖、香精、玉米淀粉加入，搅拌均匀。

3、单独将真空糊化剂、聚乙烯醇、苯氧乙醇以及植物油加入搅拌均匀，至极细纤维就可以了。

4、将前面的混合物放入电磁炉内，加热均匀搅拌，直至完全溶解。

5、将溶解的混合物倒入模具内，用冷冻法快速冷却，然后即可取出模具。

6、最后放入冰箱冷藏保存，即可制作出白乳胶了。

白乳胶原液制配方法
原料配比：（质量份）
制配方法：
1》将反应釜注水250公斤，反应釜升温95度投入聚乙烯醇继续升温使其完全溶解；
2》保温97度加入盐酸溶液搅拌均匀（1-2分钟）加入甲醛溶液搅拌进行缩甲醛反应，使溶液反应至乳白色。

（反应过程温度应控制在92-95度，反应约需40-50分钟）；
3》加入烧碱溶液终止反应（测定溶液PH值8-9）；
4》搅拌依次加入：高岭土乳液---淀粉乳液（80度）---消泡剂---防腐剂；5》待淀粉完全乳化，搅拌降温至50度以下出炉灌装。

注意点：1.缩甲醛反应温度控制； 2.缩甲醛反应完全；
3.淀粉糊化完全；
4.原乳PH值控制（8-9）。

制表人：万吉怀
2014-10-25。

低成本白乳胶的制作方法近年来，白乳胶（聚醋酸乙烯乳液）由于具有成膜性好、粘结力强、胶膜柔性好、耐候性耐稀酸碱性好，能在常温下固化、胶粘范围广、不含有机溶剂等特点，被广泛用不着于木器家俱、纺织、印刷、涂料等行业，已成为人们所熟悉的粘合剂。

由于其用量越来越大，而原料来源却又日趋紧张，因此价格就不断上涨。

我们改变了传统的以紧缺物次聚醋酸乙烯等为原料的生产工艺，通过采幽聚乙烯醇为主原料，再加适量的甲醛、烧碱、盐酸等，经加热缩合制得聚乙烯醇缩甲醛胶液。

同时选择了资源丰富，价格便宜的天然高分子材料—淀粉，通过化学改性使其与聚乙烯醇具有良好的相容性后与上述聚乙烯醇缩甲醛胶液充分混溶，在保持了白乳胶的原有特性基础上，大大降低了生产成本。

该方法工艺简单，成本低，见效快，适合于个人及小型企业生产。

一、工艺流程1、聚乙烯醇—水溶解—盐酸、甲醛缩合—NaOH中和—邻苯二甲酸二丁酯增塑（等用）2、玉米淀粉—混合—氧化—糊化3、1+2混溶—成品二、操作方法1、聚乙烯醇缩甲醛的制备将10公斤左右的蒸馏水倒入反应釜中，再将1.6公斤聚乙烯醇缓慢加入，加热使水温逐渐上升到90℃左右，并且不断搅拌，使其溶解。

保温2小时左右后聚乙烯醇完全溶解。

在不断搅拌下加入0.1公斤浓度为36%的甲醛，并加入0.03公斤浓度为30%的盐酸，在90℃反应0.5小时左右，降温至85℃以下时，加入0.03公斤浓度为40%的氢氧化钠进行中和至PH5D左右，温度降至50℃时，将0.1公斤左右的邻苯二甲酸二丁酯滴入，使其增塑，贮存备用。

2、氧化淀粉胶乳的制备将1.2公斤玉米淀粉与1.7公斤水搅拌混合（PH为6），加热至45℃，加入催化剂FeSO4.（NH4）2SO4.6H2O1.2g，搅拌均匀后缓慢加入120毫升10%的H2O2（6分钟内滴完），同时滴加NaH120g使其糊化，保温30分钟后（50℃）加入剩余水使固体物含量在40%—50%之间，继续保温50分钟后加入70g尿素备用。

聚醋酸乙烯酯胶乳的制备〔白乳胶的制备〕一、试验目的与要求1.了解乳液聚合特点、配方及各组份的作用。

2.把握乳液聚合的根本原理和制备方法。

3.依据试验现象对乳液聚合各过程的特点进展比照。

4.生疏聚醋酸乙烯酯胶乳的主要用途。

二、试验原理乳液聚合是指将不溶或微溶于水的单体在猛烈的机械搅拌及乳化剂的作用下与水形成乳状液，在水溶性引发剂的引发下进展的聚合反响。

聚合反响在增溶胶束内形成M/P〔单体/聚合物〕乳胶粒，每一个M/P 乳胶粒仅含一个自由基，乳液聚合的引发、增长和终止都在胶束的乳胶粒内进展，单体液滴只是单体的储库，因而聚合反响速率主要取决于M/P 乳胶粒的数目，亦即取决于乳化剂的浓度。

它既不同于溶液聚合，也不同于悬浮聚合。

乳化剂是乳液聚合的主要成份。

乳液聚合能在高聚合速率下获得高分子量的聚合产物，且聚合反响温度通常都较低，特别是使用氧化复原引发体系时，聚合反响可在室温下进展。

乳液聚合即使在聚合反响后期体系粘度通常仍很低，可用于合成粘性大的聚合物，如橡胶等。

醋酸乙烯酯胶乳广泛应用于建筑纺织涂料等领域，主要作为胶粘剂、涂料使用(俗称白胶)，具有水基漆的优点，粘度小、分子量较大，制备过程下不用易燃的有机溶剂，并且无毒无腐蚀，常温固化，并且可以直接使用。

醋酸乙烯酯可进展本体聚合、溶液聚合、悬浮聚合和乳液聚合，作为涂料或胶粘剂用时多承受乳液聚合。

醋酸乙烯酯乳液聚合机理与一般乳液聚合一样，承受过硫酸盐为引发剂，进展自由基聚合，聚合中常用的乳化剂是聚乙烯醇，本试验承受聚乙烯醇和OP-10 两种乳化剂。

实际中还常把两种乳化剂合并使用，乳化效果和稳定性比单独用一种好。

反响生成聚醋酸乙烯酯乳胶粒，最终得到外观是乳白色的乳液。

为使反响平稳进展，单体和引发剂均需分批参与。

主要的聚合反响式如下：三、试验仪器与药品1.仪器：250 ml 四口瓶一个；D-8401 电动搅拌器一套；球形冷凝器一个；恒压滴液漏斗一个；温度计一支；烧杯〔50 ml〕三个；量筒〔100 ml〕一个；玻璃棒一根。

白乳胶是由醋酸乙烯经乳液聚合得到的一种热塑性胶。

广泛用于木器加工、人造板、水泥砂浆、纸张、布、皮革、陶瓷等行业的粘合。

它使用方便、粘接力强，生产工艺比较简单。

但它的粘度不稳定，尤其在冬季低温条件下，常因粘度增高而导致胶凝，需加热之后才能使用，不仅给冬季施工带来许多不便，而且还影响粘合质量。

故一般要求贮存条件在10℃以上。

针对这一缺点，国内外科研工作者积极开发研制低温不胶凝的白乳胶，以解决冬季贮存和施工问题。

下面介绍的抗冻性白乳胶可使胶凝温度降低至2℃。

（一）原料1．醋酸乙烯酯(CH3COOCH=CH2) 简称醋酸乙烯，无色可燃性液体，有强烈香味。

其蒸气对眼睛有刺激性，相对密度0．9312（20℃）。

沸点72～73℃。

不溶于水，溶于大多数有机溶剂，能与其它单体聚合。

这里是聚醋酸乙烯的聚合单体，选用工业品。

生产厂：北京有机化工厂、上海石油化工总厂二分厂、四川维尼纶化工厂、兰州维尼纶厂、福建维尼纶厂、石家庄维尼纶厂、吉林省四平联合化工厂和贵州有机化工厂等。

2．聚乙烯醇缩甲醛由聚乙烯醇和甲醛缩合而成的树脂。

其原料配比如下：聚乙烯醇100，甲醛40，水960～1040，盐酸（10％）10．4～11．2，氢氧化钠适量（调节pH值至8～9），以上均为重量比。

这里用作白乳胶的改性剂。

3．乳化剂OP－10〔C8H17C6H4O(CH2O)10H〕•化学名称为辛烷基（或壬烷基）酚聚氧乙烯（10）醚。

外观为黄色或棕色膏状物，相对密度1．06，凝固点7．2℃。

溶于水，水溶液为透明状液体，也溶于四氯化碳、低级醇和多数芳香族溶剂中。

能耐酸碱。

这里作乳化分散剂。

选用工业品。

生产厂：广州助剂化工厂。

4．过硫酸钾(K2S2O8) 白色细小或大片晶体，相对密度2．477，100℃以上分解，放出氧而变成焦硫酸钾。

溶于水，不溶于乙醇，有强氧化性。

这里作聚合引发剂。

选用工业品。

生产厂：天津东方化工厂、四川重庆嘉陵化工厂等。

5．碳酸氢钠(NaHCO3) 又称重碳酸钠或酸式碳酸钠。

白乳胶生产流程
白乳胶是常见的一种胶水，主要用于制作胶水、涂料、纸浆、纤维素
制品、石油开采等领域。

下面我们将介绍白乳胶的生产流程。

第一步：原料准备
白乳胶的主要原料是橡胶树的乳液，该乳液含有固体橡胶颗粒、水分、蛋白质等成分。

此外，还需要添加一些辅助原料，如胶凝剂、分散剂、稳定剂等。

第二步：净化处理
将收集到的橡胶树乳液进行前处理，采用离心分离法或离子交换法等，去除掉其中的杂质和不良物质，使乳液中的橡胶颗粒大小均匀，质量
稳定。

第三步：聚合反应
将清洁过的乳液转移到反应釜中，加入聚合反应剂，经过一系列反应，橡胶颗粒相互连接形成高分子物质，从而制成乳胶。

第四步：精制处理
将得到的乳液进行进一步的精制处理，去除其中的杂质和不良物质，保证乳胶的纯度和稳定性。

第五步：分散加工
将精制的乳液用高速搅拌器进行分散加工，让橡胶颗粒均匀分布在水相中，形成白色的乳状胶水。

第六步：包装和贮存
经过质量检验和消毒处理后，将生产好的白乳胶用专用包装设备装入塑料桶或钢桶中，密封贮存。

以上就是白乳胶的生产流程，该流程既注重生产效率，又注重产品的质量和安全性。

因此，生产过程中需要严格控制各个环节，保证产品的质量符合国家的环保法规和标准，同时还需要注意诸如消防、防爆等安全措施的实施，以确保生产过程的安全和可持续发展。
