磁力反应釜结构简介和工作原理1试验室磁力反应釜主要由釜体釜

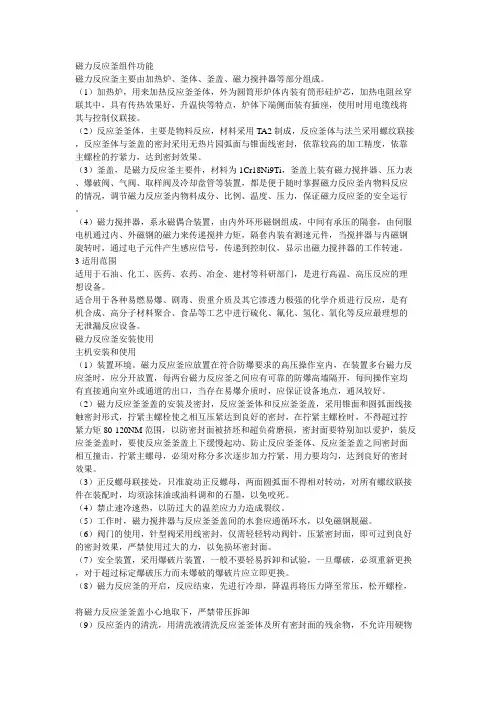

磁力反应釜组件功能磁力反应釜主要由加热炉、釜体、釜盖、磁力搅拌器等部分组成。

（1）加热炉，用来加热反应釜釜体，外为圆筒形炉体内装有筒形硅炉芯，加热电阻丝穿联其中，具有传热效果好，升温快等特点，炉体下端侧面装有插座，使用时用电缆线将其与控制仪联接。

（2）反应釜釜体，主要是物料反应，材料采用TA2制成，反应釜体与法兰采用螺纹联接，反应釜体与釜盖的密封采用无热片园弧面与锥面线密封，依靠较高的加工精度，依靠主螺栓的拧紧力，达到密封效果。

（3）釜盖，是磁力反应釜主要件，材料为1Cr18Ni9Ti，釜盖上装有磁力搅拌器、压力表、爆破阀、气阀、取样阀及冷却盘管等装置，都是便于随时掌握磁力反应釜内物料反应的情况，调节磁力反应釜内物料成分、比例、温度、压力，保证磁力反应釜的安全运行。

（4）磁力搅拌器，系永磁偶合装置，由内外环形磁钢组成，中间有承压的隔套，由伺服电机通过内、外磁钢的磁力来传递搅拌力矩，隔套内装有测速元件，当搅拌器与内磁钢旋转时，通过电子元件产生感应信号，传递到控制仪，显示出磁力搅拌器的工作转速。

3适用范围适用于石油、化工、医药、农药、冶金、建材等科研部门，是进行高温、高压反应的理想设备。

适合用于各种易燃易爆、剧毒、贵重介质及其它渗透力极强的化学介质进行反应，是有机合成、高分子材料聚合、食品等工艺中进行硫化、氟化、氢化、氧化等反应最理想的无泄漏反应设备。

磁力反应釜安装使用主机安装和使用（1）装置环境。

磁力反应釜应放置在符合防爆要求的高压操作室内，在装置多台磁力反应釜时，应分开放置，每两台磁力反应釜之间应有可靠的防爆高墙隔开，每间操作室均有直接通向室外或通道的出口，当存在易爆介质时，应保证设备地点，通风较好。

（2）磁力反应釜釜盖的安装及密封，反应釜釜体和反应釜釜盖，采用锥面和圆弧面线接触密封形式，拧紧主螺栓使之相互压紧达到良好的密封，在拧紧主螺栓时，不得超过拧紧力矩80-120NM范围，以防密封面被挤坯和超负荷磨损，密封面要特别加以爱护，装反应釜釜盖时，要使反应釜釜盖上下缓慢起动、防止反应釜釜体、反应釜釜盖之间密封面相互撞击。

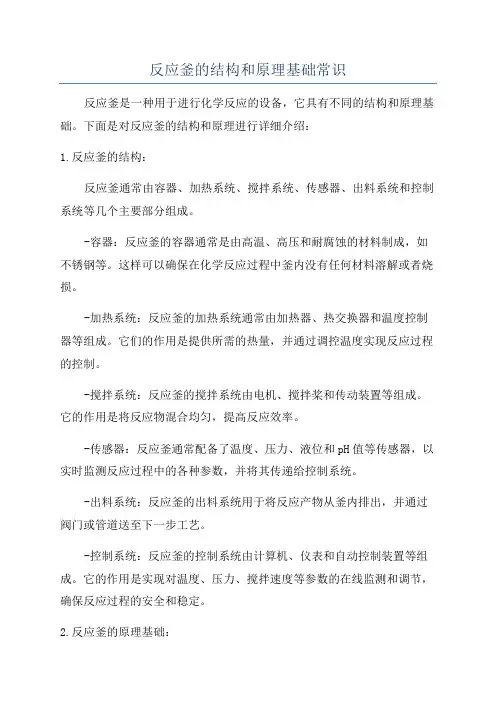

反应釜的结构和原理基础常识反应釜是一种用于进行化学反应的设备，它具有不同的结构和原理基础。

下面是对反应釜的结构和原理进行详细介绍：1.反应釜的结构：反应釜通常由容器、加热系统、搅拌系统、传感器、出料系统和控制系统等几个主要部分组成。

-容器：反应釜的容器通常是由高温、高压和耐腐蚀的材料制成，如不锈钢等。

这样可以确保在化学反应过程中釜内没有任何材料溶解或者烧损。

-加热系统：反应釜的加热系统通常由加热器、热交换器和温度控制器等组成。

它们的作用是提供所需的热量，并通过调控温度实现反应过程的控制。

-搅拌系统：反应釜的搅拌系统由电机、搅拌桨和传动装置等组成。

它的作用是将反应物混合均匀，提高反应效率。

-传感器：反应釜通常配备了温度、压力、液位和pH值等传感器，以实时监测反应过程中的各种参数，并将其传递给控制系统。

-出料系统：反应釜的出料系统用于将反应产物从釜内排出，并通过阀门或管道送至下一步工艺。

-控制系统：反应釜的控制系统由计算机、仪表和自动控制装置等组成。

它的作用是实现对温度、压力、搅拌速度等参数的在线监测和调节，确保反应过程的安全和稳定。

2.反应釜的原理基础：反应釜的原理基础主要包括热力学和动力学两个方面。

-热力学：热力学是研究能量转化和物质转化的科学。

在反应釜中，热力学的应用主要体现在反应过程中的能量变化和反应热的释放。

通过测量和控制反应物的热力学参数，如反应热、焓变等，可以预测和控制反应过程的热量变化，保证反应的安全进行。

-动力学：动力学是研究物质在反应过程中速度和机理的科学。

在反应釜中，动力学的应用主要体现在反应速率的控制上。

通过调节搅拌速度、温度、物质浓度等因素，可以改变反应速率，从而达到控制反应过程的目的。

在实际应用中，反应釜还常常结合其他工艺设备，如冷却系统、分离系统等，以实现对反应过程的完整控制和监测。

此外，反应釜还可以根据不同的反应要求进行结构和功能的定制，以适应不同的反应需求。

总结起来，反应釜是一种用于进行化学反应的设备，它具有复杂的结构和基础原理。

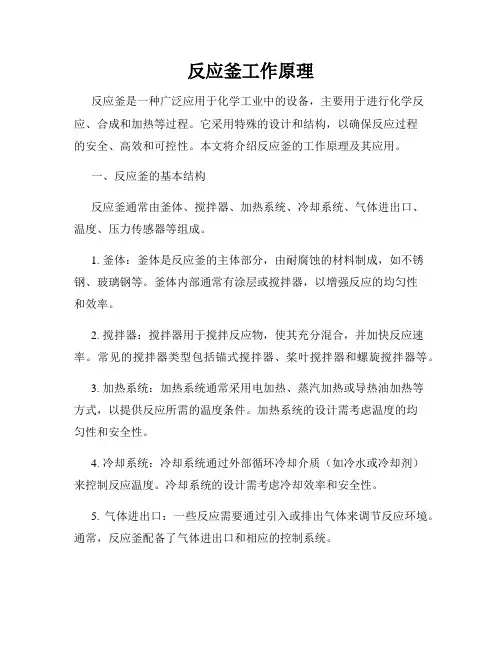

反应釜工作原理反应釜是一种广泛应用于化学工业中的设备，主要用于进行化学反应、合成和加热等过程。

它采用特殊的设计和结构，以确保反应过程的安全、高效和可控性。

本文将介绍反应釜的工作原理及其应用。

一、反应釜的基本结构反应釜通常由釜体、搅拌器、加热系统、冷却系统、气体进出口、温度、压力传感器等组成。

1. 釜体：釜体是反应釜的主体部分，由耐腐蚀的材料制成，如不锈钢、玻璃钢等。

釜体内部通常有涂层或搅拌器，以增强反应的均匀性和效率。

2. 搅拌器：搅拌器用于搅拌反应物，使其充分混合，并加快反应速率。

常见的搅拌器类型包括锚式搅拌器、桨叶搅拌器和螺旋搅拌器等。

3. 加热系统：加热系统通常采用电加热、蒸汽加热或导热油加热等方式，以提供反应所需的温度条件。

加热系统的设计需考虑温度的均匀性和安全性。

4. 冷却系统：冷却系统通过外部循环冷却介质（如冷水或冷却剂）来控制反应温度。

冷却系统的设计需考虑冷却效率和安全性。

5. 气体进出口：一些反应需要通过引入或排出气体来调节反应环境。

通常，反应釜配备了气体进出口和相应的控制系统。

6. 温度、压力传感器：温度和压力传感器用于监测反应釜内的温度和压力变化，以确保反应过程的稳定和安全。

二、反应釜的工作原理反应釜的工作原理基于化学反应的热力学和动力学原理。

在反应釜中，反应物与催化剂（如果需要）在适当的温度和压力条件下进行反应。

搅拌器的运转使反应物充分混合，提高反应速率。

反应过程中，釜体的加热系统提供所需的温度，使反应物达到活化能，并促进反应发生。

冷却系统可以通过控制冷却介质的流动和温度来调节反应温度，避免反应物过热。

气体进出口可以用于调节反应釜内的气氛和压力。

温度、压力传感器监测反应釜内的温度和压力变化。

通过与控制系统的连接，可以实现对反应过程的实时监测和控制。

三、反应釜的应用反应釜广泛应用于化学、制药、食品、冶金等工业领域。

它们可用于以下过程：1. 化学反应：反应釜可用于合成化学反应、聚合反应、酯化反应等。

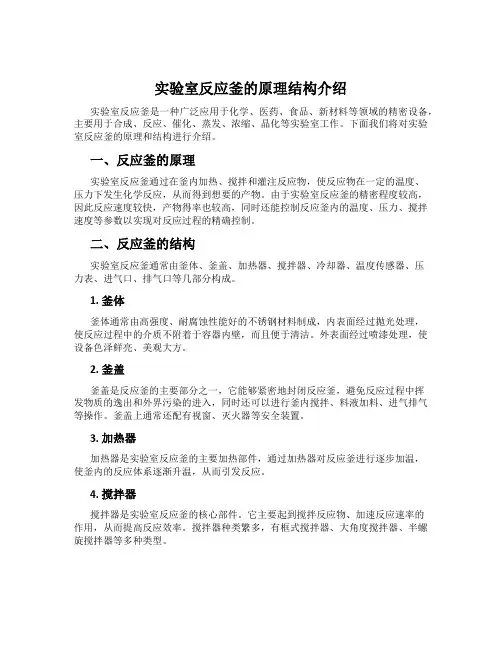

实验室反应釜的原理结构介绍实验室反应釜是一种广泛应用于化学、医药、食品、新材料等领域的精密设备，主要用于合成、反应、催化、蒸发、浓缩、晶化等实验室工作。

下面我们将对实验室反应釜的原理和结构进行介绍。

一、反应釜的原理实验室反应釜通过在釜内加热、搅拌和灌注反应物，使反应物在一定的温度、压力下发生化学反应，从而得到想要的产物。

由于实验室反应釜的精密程度较高，因此反应速度较快，产物得率也较高，同时还能控制反应釜内的温度、压力、搅拌速度等参数以实现对反应过程的精确控制。

二、反应釜的结构实验室反应釜通常由釜体、釜盖、加热器、搅拌器、冷却器、温度传感器、压力表、进气口、排气口等几部分构成。

1. 釜体釜体通常由高强度、耐腐蚀性能好的不锈钢材料制成，内表面经过抛光处理，使反应过程中的介质不附着于容器内壁，而且便于清洁。

外表面经过喷漆处理，使设备色泽鲜亮、美观大方。

2. 釜盖釜盖是反应釜的主要部分之一，它能够紧密地封闭反应釜，避免反应过程中挥发物质的逸出和外界污染的进入，同时还可以进行釜内搅拌、料液加料、进气排气等操作。

釜盖上通常还配有视窗、灭火器等安全装置。

3. 加热器加热器是实验室反应釜的主要加热部件，通过加热器对反应釜进行逐步加温，使釜内的反应体系逐渐升温，从而引发反应。

4. 搅拌器搅拌器是实验室反应釜的核心部件。

它主要起到搅拌反应物、加速反应速率的作用，从而提高反应效率。

搅拌器种类繁多，有框式搅拌器、大角度搅拌器、半螺旋搅拌器等多种类型。

5. 冷却器冷却器通常由冷却水冷却管和外壳组成，可以通过对反应釜内液体进行冷却，从而实现相对较低的温度下反应的进行。

6. 温度传感器温度传感器是一个用于测量实验室反应釜的温度的装置。

它通常位于反应釜内部，可实时检测反应釜内部的温度，并通过接口连接计算机，以实现实时监测和精确的温度调节。

7. 压力表压力表是用于检测反应釜内压力的装置。

它实时监测反应体系中的压力，并提供正确的实时数据，以帮助科学家进行精确的反应控制。

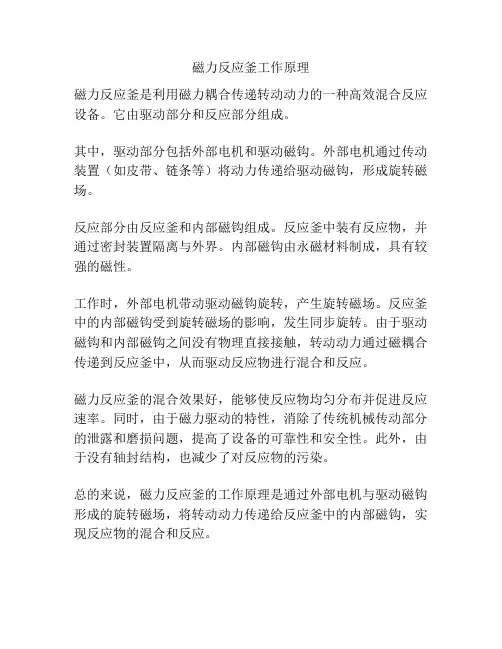

磁力反应釜工作原理
磁力反应釜是利用磁力耦合传递转动动力的一种高效混合反应设备。

它由驱动部分和反应部分组成。

其中，驱动部分包括外部电机和驱动磁钩。

外部电机通过传动装置（如皮带、链条等）将动力传递给驱动磁钩，形成旋转磁场。

反应部分由反应釜和内部磁钩组成。

反应釜中装有反应物，并通过密封装置隔离与外界。

内部磁钩由永磁材料制成，具有较强的磁性。

工作时，外部电机带动驱动磁钩旋转，产生旋转磁场。

反应釜中的内部磁钩受到旋转磁场的影响，发生同步旋转。

由于驱动磁钩和内部磁钩之间没有物理直接接触，转动动力通过磁耦合传递到反应釜中，从而驱动反应物进行混合和反应。

磁力反应釜的混合效果好，能够使反应物均匀分布并促进反应速率。

同时，由于磁力驱动的特性，消除了传统机械传动部分的泄露和磨损问题，提高了设备的可靠性和安全性。

此外，由于没有轴封结构，也减少了对反应物的污染。

总的来说，磁力反应釜的工作原理是通过外部电机与驱动磁钩形成的旋转磁场，将转动动力传递给反应釜中的内部磁钩，实现反应物的混合和反应。

一、工作原理及性能简介磁力驱动反应釜的核心部件磁力驱动装置是一种利用永磁材料进行磁力耦合传动的传动装置。

磁力耦合器利用磁钢透过不锈钢仍能相互吸引的原理，制作一封盖与釜体固定连接，形成静密封腔，有效防止泄漏。

密封罩体内外各设一用永磁材料制作的磁钢砖子，转子形状象一块马蹄形磁铁，磁铁凸起两端分别为磁钢的N、S极。

由于磁钢具有异性相吸、同性相斥的特性，内外磁钢通过磁力作用在旋转方向上相互定位。

当电机带动外磁钢转子旋转时，内磁钢转子连同搅拌部件则跟随作同步旋转，实现了搅拌目的。

磁力耦合器放弃了填料密封的那种通过填料密封搅拌轴的结构，采用内外磁转子用磁力透过封盖传递扭矩的全新传动方式，釜内搅拌部件完全在釜体静密封腔内部旋转，不伸出釜体外部，彻底解决了填料密封无法克服的泄漏问题，使反应介质处于绝对封闭的状态中，无任何泄漏和污染。

磁力驱动反应釜是填料密封反应釜的全新替代产品，适用于化工、制药、染料及微生物工程等行业，尤其适用于工作介质易燃易爆、有毒及加氢、高压、真空、高速搅拌等填料密封无法使用的化学反应。

二、技术特性及适用范围技术特性1、革除了搅拌轴的动密封，改为静密封，使物料处于全静密封状态下进行搅拌操作，因此密封持久可靠。

2、密封与润滑不需要注入介质，避免了二次污染，从而保证了物料的纯度。

3、节约能耗，取消了密封用压紧填料，可节约搅拌功率20%左右。

4、比传统转速提高2～10倍，缩短搅拌时间，强化反应过程，提高设备生产能力。

5、运转平稳，震动小，噪声低。

6、结构紧凑，日常维护方便，检修周期长，零部件更换迅速，检修技术容易掌握。

7、设计结构合理，操作使用方便，特别适合实验室内试验项目使用。

适用范围1、气、液、固三相搅拌化学反应等传热介质单元操作。

2、易燃、易爆、极毒的氢化、氧化、氟化等化工反应过程。

3、对不锈钢呈轻微腐蚀（0.05～0.13mm/年）的化工工艺场合。

4、工作压力为-0.1～30.0MPa，使用温度为-30～350℃。

磁力反应釜的使用方法磁力反应釜是一种常见的实验室设备，可用于化学合成和制备实验。

本文将介绍磁力反应釜的使用方法。

1. 磁力反应釜的基本结构磁力反应釜主要由釜体、磁力搅拌器、加热器和温度控制器等组成。

•釜体：磁力反应釜的材料通常为不锈钢或玻璃，釜身和釜盖分离，方便加料和操作。

•磁力搅拌器：磁力搅拌器通过磁力作用驱动搅拌子在釜内旋转，实现液体混合的目的。

搅拌子可以根据实验需要选择不同形状和大小的。

•加热器：磁力反应釜通常配有电加热器，加热器的功率和温度范围根据不同型号的反应釜可有所不同。

•温度控制器：磁力反应釜配有温度控制器，可以实时地监控和调整反应釜的温度。

2. 磁力反应釜的使用方法2.1. 安装在使用磁力反应釜前，需要进行安装和连接。

首先，将磁力反应釜放置在平稳的台面上，并确保釜体上的接口干净无污损。

接下来，按照说明书中的连接顺序，将磁力搅拌器、加热器和温度控制器连接到磁力反应釜上。

最后，按照说明书中的电源连接方法将电源连接上。

2.2. 操作在使用磁力反应釜前，需要仔细阅读说明书并进行实验室安全知识的培训。

下面是磁力反应釜的基本操作步骤：1.将实验需要的化学品加入到磁力反应釜的釜体中，并按照实验需求加入适量的溶剂。

2.根据实验要求选择合适的磁力搅拌子并放入釜内。

3.开启磁力搅拌器和加热器，并设置温度控制器的温度范围。

4.在反应过程中，定时观察反应物的变化和釜内的温度，并根据实验要求及时调整反应条件。

5.反应完成后，关闭加热器和磁力搅拌器。

使用相应的方法取出反应物。

2.3. 注意事项在磁力反应釜的使用过程中，需要注意以下事项：1.安全操作：在使用磁力反应釜时，应戴上相应的防护装备，并遵守实验室卫生安全、废物处理等相关规定。

2.清洗消毒：在使用过程中，应及时清洗釜体和搅拌器，并进行消毒处理，保证下次使用的卫生安全。

3.正常使用：在使用过程中，应遵守磁力反应釜的使用说明，不要超出使用范围，以免对设备及人员造成损害。

磁力反应釜工作原理磁力反应釜（也称为磁力搅拌釜）是一种利用磁力驱动搅拌装置的反应设备。

它常用于各种化学反应和高温高压反应，在化学、医药、食品等生产工艺中得到了广泛的应用。

磁力反应釜的工作原理是利用磁力耦合的方式将电机的动力传输到搅拌器上。

通常情况下，磁力反应釜由两部分组成：主机和搅拌器。

主机部分包括：反应容器、密封器、加热/冷却装置、控制系统等。

搅拌器部分包括：搅拌根、磁钢等。

在磁力反应釜中，动力部分由电机提供。

电机通过减速器降低速度，并传动到主机的下部。

主机的下部连接着一个磁钢，磁钢与搅拌根相连接。

当电机运转时，磁钢被带动旋转。

由于磁钢与搅拌根之间存在磁力耦合关系，搅拌根也会随之旋转。

搅拌根的运动可使反应液体充分搅拌，从而促进反应的进行。

磁力反应釜的优点之一是可以实现密封性能良好，反应过程中不会发生物料泄漏。

它采用的密封器通常是机械密封或磁力密封。

机械密封有较高的密封性能，但需要定期保养和更换，成本较高。

磁力密封由于不接触到物料，寿命较长，但密封性能较差。

选择合适的密封器是根据反应条件和物料性质等因素综合考虑的。

磁力反应釜通常具有加热和冷却功能。

加热方式可以通过电加热、蒸汽加热、导热油加热等多种方式实现。

冷却方式则可以通过冷却水或冷却剂进行。

加热和冷却装置的选择要考虑反应温度和反应热量等因素。

控制系统用于监控和调节反应温度和搅拌速度等参数，保证反应过程的稳定性和安全性。

磁力反应釜的反应容器通常由耐酸碱、耐压和耐高温的材料制成，例如不锈钢、玻璃钢等。

根据反应要求和物料特性的不同，容器可以具有不同形状和容积。

常见的有圆形、圆柱形、椭圆形等形状，容积范围从几升到数十升不等。

总之，磁力反应釜通过利用磁力耦合的方式，将电机的动力传输到搅拌器上，实现反应液体的搅拌。

它具有密封性能好、适用于高温高压反应等优点，被广泛应用于各个行业的反应工艺中。

在实际应用过程中，需要根据具体的反应要求选择合适的设备和参数，以确保反应过程的安全性和高效性。

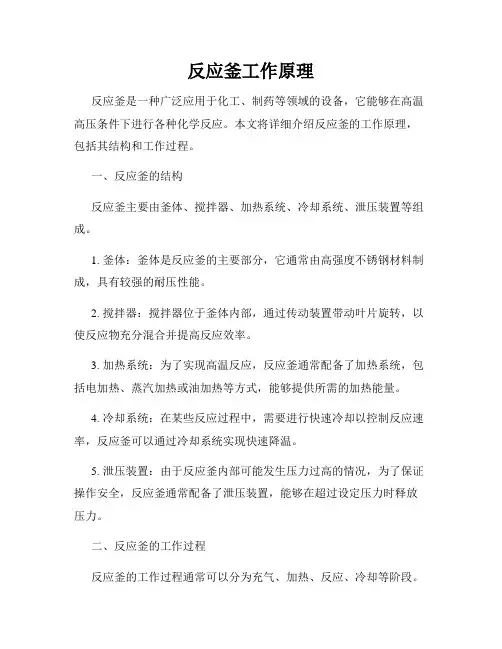

反应釜工作原理反应釜是一种广泛应用于化工、制药等领域的设备，它能够在高温高压条件下进行各种化学反应。

本文将详细介绍反应釜的工作原理，包括其结构和工作过程。

一、反应釜的结构反应釜主要由釜体、搅拌器、加热系统、冷却系统、泄压装置等组成。

1. 釜体：釜体是反应釜的主要部分，它通常由高强度不锈钢材料制成，具有较强的耐压性能。

2. 搅拌器：搅拌器位于釜体内部，通过传动装置带动叶片旋转，以使反应物充分混合并提高反应效率。

3. 加热系统：为了实现高温反应，反应釜通常配备了加热系统，包括电加热、蒸汽加热或油加热等方式，能够提供所需的加热能量。

4. 冷却系统：在某些反应过程中，需要进行快速冷却以控制反应速率，反应釜可以通过冷却系统实现快速降温。

5. 泄压装置：由于反应釜内部可能发生压力过高的情况，为了保证操作安全，反应釜通常配备了泄压装置，能够在超过设定压力时释放压力。

二、反应釜的工作过程反应釜的工作过程通常可以分为充气、加热、反应、冷却等阶段。

1. 充气：首先将所需反应物加入到反应釜中，并通过充气系统输入所需气体，以调节釜内气氛。

充气过程通常需要在低压下进行，以确保准确控制反应条件。

2. 加热：完成充气后，反应釜启动加热系统，提供足够的能量使反应釜升温到设定温度。

加热过程中，搅拌器不断地搅拌反应物，以保持均匀温度分布。

3. 反应：当反应釜达到设定温度后，会启动反应，反应过程中，搅拌器持续搅拌反应物，以保证混合均匀，提高反应效率。

在此期间，可以通过监测温度和压力来调整反应条件，确保反应进行在理想状态下。

4. 冷却：当反应完成后，冷却系统启动，以实现快速降温。

通过控制冷却系统的工作方式，可以实现快速冷却或缓慢降温，以满足实际需求。

三、反应釜的应用反应釜广泛应用于化工、制药、食品等领域，用于有机合成、溶剂回收、催化反应等各种化学过程。

其主要优点包括：1. 高温高压条件下的反应：反应釜能够承受高温高压条件，满足特定反应对条件的要求。

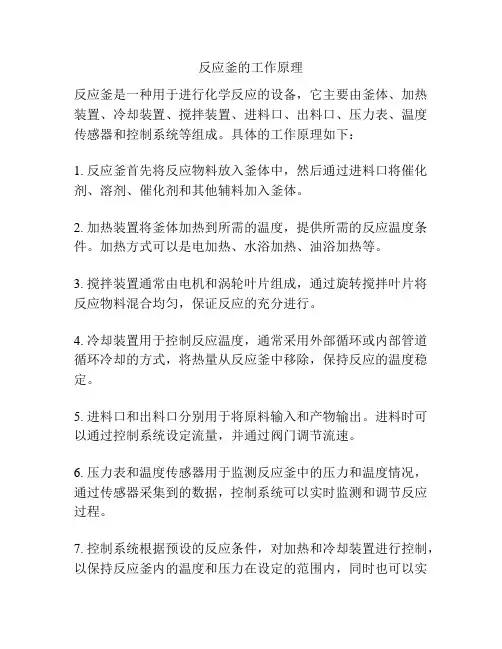

反应釜的工作原理
反应釜是一种用于进行化学反应的设备，它主要由釜体、加热装置、冷却装置、搅拌装置、进料口、出料口、压力表、温度传感器和控制系统等组成。

具体的工作原理如下：
1. 反应釜首先将反应物料放入釜体中，然后通过进料口将催化剂、溶剂、催化剂和其他辅料加入釜体。

2. 加热装置将釜体加热到所需的温度，提供所需的反应温度条件。

加热方式可以是电加热、水浴加热、油浴加热等。

3. 搅拌装置通常由电机和涡轮叶片组成，通过旋转搅拌叶片将反应物料混合均匀，保证反应的充分进行。

4. 冷却装置用于控制反应温度，通常采用外部循环或内部管道循环冷却的方式，将热量从反应釜中移除，保持反应的温度稳定。

5. 进料口和出料口分别用于将原料输入和产物输出。

进料时可以通过控制系统设定流量，并通过阀门调节流速。

6. 压力表和温度传感器用于监测反应釜中的压力和温度情况，通过传感器采集到的数据，控制系统可以实时监测和调节反应过程。

7. 控制系统根据预设的反应条件，对加热和冷却装置进行控制，以保持反应釜内的温度和压力在设定的范围内，同时也可以实
时监测反应过程，并根据需要进行自动控制，提高反应的效率和安全性。

总的来说，反应釜通过控制设备和传感器的组合来控制反应的温度、压力和搅拌等参数，以实现所需反应的进行，并保证反应的稳定性和安全性。

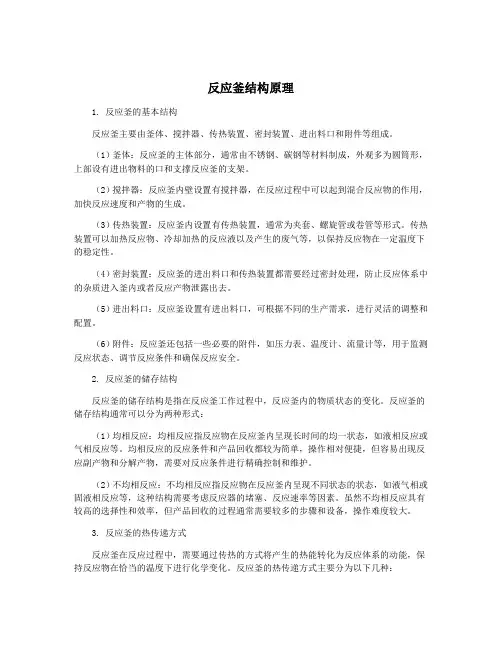

反应釜结构原理1. 反应釜的基本结构反应釜主要由釜体、搅拌器、传热装置、密封装置、进出料口和附件等组成。

（1）釜体：反应釜的主体部分，通常由不锈钢、碳钢等材料制成，外观多为圆筒形，上部设有进出物料的口和支撑反应釜的支架。

（2）搅拌器：反应釜内壁设置有搅拌器，在反应过程中可以起到混合反应物的作用，加快反应速度和产物的生成。

（3）传热装置：反应釜内设置有传热装置，通常为夹套、螺旋管或卷管等形式。

传热装置可以加热反应物、冷却加热的反应液以及产生的废气等，以保持反应物在一定温度下的稳定性。

（4）密封装置：反应釜的进出料口和传热装置都需要经过密封处理，防止反应体系中的杂质进入釜内或者反应产物泄露出去。

（5）进出料口：反应釜设置有进出料口，可根据不同的生产需求，进行灵活的调整和配置。

（6）附件：反应釜还包括一些必要的附件，如压力表、温度计、流量计等，用于监测反应状态、调节反应条件和确保反应安全。

2. 反应釜的储存结构反应釜的储存结构是指在反应釜工作过程中，反应釜内的物质状态的变化。

反应釜的储存结构通常可以分为两种形式：（1）均相反应：均相反应指反应物在反应釜内呈现长时间的均一状态，如液相反应或气相反应等。

均相反应的反应条件和产品回收都较为简单，操作相对便捷，但容易出现反应副产物和分解产物，需要对反应条件进行精确控制和维护。

（2）不均相反应：不均相反应指反应物在反应釜内呈现不同状态的状态，如液气相或固液相反应等，这种结构需要考虑反应器的堵塞、反应速率等因素。

虽然不均相反应具有较高的选择性和效率，但产品回收的过程通常需要较多的步骤和设备，操作难度较大。

3. 反应釜的热传递方式反应釜在反应过程中，需要通过传热的方式将产生的热能转化为反应体系的动能，保持反应物在恰当的温度下进行化学变化。

反应釜的热传递方式主要分为以下几种：（1）对流传热：对流传热是反应物中流体在空间内的流动和传递，实现反应器内部的温度平衡。

对流传热需要考虑反应物的流体性质、传动方式和反应体系的容积等因素。

磁力高温高压反应釜安全操作及保养规程磁力高温高压反应釜是一种常用的化学实验设备，用于高温、高压下进行物质反应实验。

但是，由于其操作相对复杂，使用不当易导致危险事故。

故而，本篇文档将介绍该设备的安全操作及保养规程。

1. 设备基本概述磁力高温高压反应釜主要由以下组成部分构成：•反应釜体：一般为不锈钢材质，承受高温高压反应时主要的容器。

•磁力驱动机构：调节反应釜内的搅拌器，实现对反应混合体的混合操作。

•电热套：用于对反应釜内物质加热，驱动反应。

•反应控制系统：控制反应釜内压力、温度等参数，保证反应安全进行。

2. 安全操作规程在使用磁力高温高压反应釜时，需严格遵守以下安全操作规程：2.1 面部保护反应釜内反应气体可能含有有毒气体，故进入操作区域前需佩戴口罩、护目镜等面部保护装置，保持面部安全。

2.2 安全操作•正确接通电源，调整加热功率、搅拌转速等参数，保证釜内物质快速达到反应条件。

•依据反应物、反应温度、反应时间等参数确定反应釜内的最大压力。

在使用过程中，及时调节控制系统的压力参数，避免压力过大而导致釜体破裂。

•反应完成后，关停加热电源及磁力驱动电源，等待反应釜降温到一定程度，再打开排气阀等设备部件，极大减少反应釜内压力，确保内部物质的有效排出。

2.3 技术培训操作人员在使用反应釜设备前，应接受专业的操作技术培训，掌握设备的基本知识及操作技能，提高对釜内物质的安全意识，提高操作的准确性。

3. 保养规程为延长磁力高温高压反应釜的使用寿命，同时减少操作事故的发生，需做好日常的设备保养工作。

3.1 定期检查定期检查反应釜设备是否存在泄漏、阀门是否异常、表面是否磨损、加热电缆是否破裂、仪表参数是否准确等等。

如发现异常情况，及时化解问题，保证安全、有效的操作。

3.2 定期清洗在使用一段时间后，反应釜内会产生沉淀物、污垢等物质，故定期需要对设备进行清洗。

如清洗不当，则可能对反应设备产生损伤甚至设备安全事故的发生。

磁力反应釜的电气原理和釜壁上挡板的作用反应釜工作原理磁力反应釜紧要用于物料合成、蒸馏、浓缩等试验。

釜体结构分单层、双层及三层三种类型。

依据需要可将釜内抽至负压状态，充分试验条件。

通过调整恒压漏斗或加料瓶上的调整阀掌控物料均匀滴加。

利用冷凝器的热交换功能蒸馏回收反应产物。

磁力反应釜体具有内、外两层。

通过向夹层内注入确定温度的循环液，调整釜内物料温度。

磁力反应釜的电气原理1、接受双闭环掌控系统，具有调速精度高、转速稳定、抗干扰本领强等特点，并且具备阻拦超速、过流等完善的保护功能，调整“调速”旋钮即可更改直流电机的直流电压，从而更改电机的转速。

2、可依据用户要求配制搅拌形式、下放料、连续反应、起吊装置等，磁力反应釜加热电路中接受固态继电器调压，使加热电路趋于简单化，只要调整“调压”旋钮即可调整加热功率。

3、加热电路的掌控部调配备智能化数显表，使之加热温度依据工艺的要求任意调速，并且掌控温度精度极高。

磁力反应釜内有时候会在釜壁上加上挡板，这种挡板的作用是：1.当物料粘度较低时，搅拌桨高速旋转，在离心力作用下产生一种切向流，可以使液体甩到釜壁四周，并沿釜周边上升，中心液面自然下降，在磁力反应釜内形成一个大凹穴，我们叫这种现象为打漩。

打漩的物料会紧随搅拌轴而旋转，不能得到很好的混合，假如搅拌中存在多相物料，就有可能发生相与相分别或分层。

2.当物料粘度较高时，就会在液层表面吸入大量空气，降低液体的表现密度，从而使搅拌轴承受不同大小作用力而颤抖，所以，一般应尽量避开打漩。

试验室反应釜用过后要适时进行清理1、在试验室反应釜中做不同介质的反应，应首先查清介质对主体材料有无腐蚀。

对瞬间反应猛烈，产生大量气体或高温易燃易爆的化学反应，以及超高压、超高温或介质中含氯离子、氟离子等对不锈钢产生腐蚀严重的反应须特别定货!2、装入反应介质时应不超过试验室反应釜釜体2/3液面!3、工作时或结束时，严禁带压拆卸!严禁釜在超压、超温的情况下工作!4、清洗试验室反应釜时，应特别注意勿将水或其它液体流入加热炉内，防止加热炉丝烧断。

反应釜的工作原理反应釜是一种用于化学反应的设备，其工作原理是利用加热或冷却等手段，控制反应物质在一定温度、压力和时间条件下进行化学反应。

反应釜通常由釜体、加热或冷却装置、搅拌装置、进料口、排料口等部分组成。

首先，反应釜的加热装置可以通过外部加热或内部加热的方式，将反应釜内的液体或固体物质加热至所需的反应温度。

加热过程中，反应釜内的温度会逐渐升高，使得反应物质分子间的活动性增强，有利于反应物质之间的碰撞和反应。

在加热过程中，需要通过控制加热功率和加热时间，以及监测反应温度，来确保反应过程的安全和有效进行。

其次，反应釜的冷却装置可以通过外部冷却或内部冷却的方式，将反应釜内的液体或固体物质冷却至所需的反应温度。

冷却过程中，反应釜内的温度会逐渐降低，使得反应物质分子间的活动性减弱，有利于控制反应速率和产物的选择性。

在冷却过程中，需要通过控制冷却功率和冷却时间，以及监测反应温度，来确保反应过程的安全和有效进行。

另外，反应釜的搅拌装置可以通过机械搅拌或磁力搅拌的方式，使得反应釜内的反应物质能够充分混合和接触，从而促进化学反应的进行。

搅拌过程中，需要通过控制搅拌速度和搅拌时间，以及监测反应物质的混合程度，来确保反应过程的均匀和充分。

此外，反应釜的进料口和排料口可以通过手动或自动的方式，实现反应物质的加入和产物的取出。

进料和排料过程中，需要通过控制进料量和排料速度，以及监测反应物质的浓度和产物的纯度，来确保反应过程的连续和高效。

总的来说，反应釜的工作原理是通过加热或冷却、搅拌、进料和排料等手段，控制反应物质在一定温度、压力和时间条件下进行化学反应。

这种工作原理可以满足不同化学反应的需求，实现反应过程的安全、高效和可控。

反应釜在化工、制药、食品等领域具有广泛的应用价值，对于促进化学工业的发展和提高产品质量具有重要意义。

反应釜的基础知识反应釜作为一种常见的化工设备，广泛应用于化学反应、合成、聚合等过程中。

它具有密封性好、安全可靠、操作灵活等特点，在工业生产中扮演着重要角色。

本文将介绍反应釜的基础知识，包括反应釜的分类、结构和工作原理等内容。

一、反应釜的分类根据功能和使用范围的不同，反应釜可以分为多种类型。

常见的反应釜主要包括：1. 批量反应釜：批量反应釜适用于小型试验和生产过程，一次只能完成固定数量的反应。

它通常采用立式结构，具有简单的操作和可控性。

2. 连续反应釜：连续反应釜适用于大规模生产，可持续进行连续反应。

它的结构相对复杂，需要实现连续供料、连续排放等功能。

3. 高压反应釜：高压反应釜适用于高温高压条件下的反应，能够承受较高的压力。

它通常采用钢质结构，具有较高的密封性和安全性。

4. 热力反应釜：热力反应釜适用于需要加热或冷却的反应过程，能够通过外部加热或冷却介质实现温度控制。

5. 粉体反应釜：粉体反应釜适用于需要固液分离或干燥固体产物的反应过程，通常配备搅拌装置和过滤器等设备。

二、反应釜的结构反应釜的结构主要由釜体、釜盖、搅拌装置、加热装置、冷却装置、进出料口和排放口等组成。

1. 釜体：釜体是反应釜的主体部分，通常由碳钢或不锈钢制成。

它具有一定的厚度和强度，能够承受压力和温度变化。

2. 釜盖：釜盖位于反应釜的顶部，与釜体通过密封装置连接在一起。

它通常具有观察孔、进气口、排气口等设备，便于操作员进行观察和操作。

3. 搅拌装置：搅拌装置通常由电机、减速器和搅拌器等组成。

它能够将反应物料进行充分混合，实现均匀的反应。

4. 加热装置：加热装置可以是外部加热或内部加热方式。

外部加热通常采用蒸汽、电加热等方式，内部加热通常采用夹套形式。

5. 冷却装置：冷却装置通常由内冷却管和外冷却装置组成。

内冷却管通过流体循环来实现冷却，外冷却装置通常采用冷水或冷却介质进行冷却。

6. 进出料口和排放口：进出料口用于反应物料的投入和产物的收集，排放口用于排放废料和产物。

实验室反应釜的原理结构介绍反应釜工作原理釜体与釜盖的密封采用三角线型密封，使用寿命长。

紧固主密封采用两开式卡环，自由靠合釜体和釜盖的肩部，对八个主紧螺栓力矩均衡的上紧，即可使釜达到压紧密封。

卸开时松动八个主螺栓，打开卡环，即可提升釜盖，省力方便，是现代国内比较合理的结构。

釜盖与导柱是由升降臂连结，摇动升降手轮，经升降丝杠运动，使釜盖在导柱上、下、左、右运动；升降臂的活动靠滚珠的减摩作用自由运动无阻。

釜盖的转动与釜体的倾斜倒料及复位。

首先将釜盖通过升降手轮及升降丝杠提起一定的高度，再松动吊臂上的紧固手扭，用手按下定位活动键釜盖就可以左右转动。

再松动转动座上的紧固手扭，按住转动按钩转动倾倒手轮，使釜体保证一定的倒料角度，再松开转动按钩即可倒料。

釜体需要复位时，摇动倾倒手轮，按住转动按钩，即可快速复位，为了不使釜体左右摆动，必须对倾倒手轮用手来控制速度达到复位为止。

回转搅拌是采用筒形磁力偶合结构，力矩的大小由磁性材料来决定，一般采用是强磁稀土；具有较大的偶合力，以电动机为动力，通过偶合器使搅拌器产生足够的搅拌力，浆是随操可更换的，有浆、锚、框、搅龙蜗轮等部件对各种物质粘度的适用来选择。

阀件设有气相阀、液相阀（又叫插底管阀）、安全爆破阀、进料阀、出料阀，按用户要求进行增减。

阀的结构采用是往复结构，其特点比旋转式阀密封寿命增长1.5倍。

爆破阀设有双安全装置和单安全装置两种，其爆破膜片由制造厂调好后出厂，不许任意调整或松动，压力表均在正上方指示。

有关双层玻璃反应釜的安装夹套反应釜为双层玻璃设计，内层放反应溶媒，可做搅拌反应，玻璃反应釜夹层可通上不同的冷热源（冷冻液、水或热油）做循环加热或冷却反应；在设定恒温条件下，在密闭的玻璃反应釜内，可根据使用要求在常压或负压条件下，进行搅拌反应；并能做反应溶液的回流与蒸馏，玻璃反应釜是现代精细化工/生物制药和新材料合成的理想设备。

双层玻璃反应釜的安装1、打开包装后，按照装箱清单检查本机的主要配件是否齐全。

反应釜工作原理
反应釜是在化学和工业生产中常用的设备，用于控制和调节化学反应的条件，实现化学反应的目标。

反应釜主要由釜体、搅拌装置、加热装置、冷却装置、压力控制装置和反应物料进出口等部分组成。

反应釜的工作原理如下：
1. 反应物料进入釜体：反应物料经过管道进入釜体，并通过流量计控制进料的速度，确保反应物料的稳定供给。

2. 搅拌装置：釜体内设有搅拌装置，通过电机带动搅拌叶片旋转，实现对反应物料的均匀混合，提高反应效率。

3. 加热装置：釜体外侧设置加热器，通过控制加热器的电流和电压来调节加热器的温度，使釜体内部的反应物料保持在适宜的温度范围内。

4. 冷却装置：有些反应需要保持低温条件，釜体内设有冷却装置，通过循环冷却剂来控制釜体内的温度，提供冷却反应的条件。

5. 压力控制装置：一些反应需要在一定压力下进行，釜体设有压力控制装置，通过调节压力控制装置的阀门来控制釜体内的压力。

6. 反应过程控制：为了实现对反应过程的控制和监测，反应釜通常配备有相应的传感器、控制器和显示屏，用于实时监测和
调节釜内的温度、压力、搅拌速度等参数。

7. 产物收集和排出：反应完成后，产物通过出口管道排出反应釜，并进行收集和后续处理。

总之，反应釜通过控制温度、压力、搅拌等参数来控制化学反应的速率和产物的质量，并通过相应的装置和控制系统实现对反应过程的控制和监测。

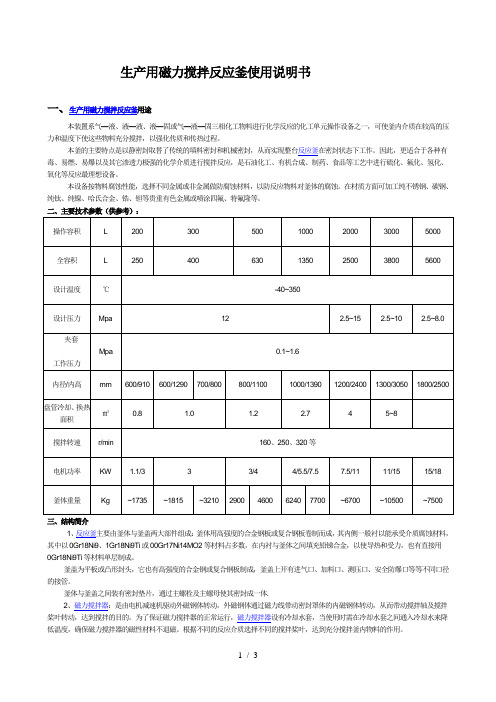

生产用磁力搅拌反应釜使用说明书一、生产用磁力搅拌反应釜用途本装置系气—液、液—液、液—固或气—液—固三相化工物料进行化学反应的化工单元操作设备之一，可使釜内介质在较高的压力和温度下使这些物料充分搅拌，以强化传质和传热过程。

本釜的主要特点是以静密封取替了传统的填料密封和机械密封，从而实现整台反应釜在密封状态下工作。

因此，更适合于各种有毒、易燃、易爆以及其它渗透力极强的化学介质进行搅拌反应，是石油化工、有机合成、制药、食品等工艺中进行硫化、氟化、氢化、氧化等反应最理想设备。

本设备按物料腐蚀性能，选择不同金属或非金属做防腐蚀材料，以防反应物料对釜体的腐蚀。

在材质方面可加工纯不锈钢、碳钢、纯钛、纯镍、哈氏合金、锆、钽等贵重有色金属或喷涂四氟、特氟隆等。

二、主要技术参数（供参考）：三、结构简介1、反应釜主要由釜体与釜盖两大部件组成：釜体用高强度的合金钢板或复合钢板卷制而成，其内侧一般衬以能承受介质腐蚀材料，其中以0Gr18Ni9、1Gr18Ni9Ti或00Gr17Ni14MO2等材料占多数，在内衬与釜体之间填充铅锑合金，以使导热和受力，也有直接用0Gr18Ni9Ti等材料单层制成。

釜盖为平板或凸形封头，它也有高强度的合金钢或复合钢板制成，釜盖上开有进气口、加料口、测压口、安全防爆口等等不同口径的接管。

釜体与釜盖之间装有密封垫片，通过主螺栓及主螺母使其密封成一体.2、磁力搅拌器：是由电机减速机驱动外磁钢体转动，外磁钢体通过磁力线带动密封罩体的内磁钢体转动，从而带动搅拌轴及搅拌桨叶转动，达到搅拌的目的。

为了保证磁力搅拌器的正常运行，磁力搅拌器设有冷却水套，当使用时需在冷却水套之间通入冷却水来降低温度，确保磁力搅拌器的磁性材料不退磁。

根据不同的反应介质选择不同的搅拌桨叶，达到充分搅拌釜内物料的作用。

磁力搅拌器装置用高压法兰、螺钉与釜盖联接一体，中间由金属密封垫片或非金属垫片实现与釜盖静密封。

传动装置用的电机或电机带减速机安装的两种形式：电机和磁力搅拌器用三角皮带联接侧面传动，另一种为电机带减速机直接驱动，结构简图参照网页。
