反应釜设计说明书已知：反应釜装料量体积 9434.0060L反应温度 25-80℃反应压力1MPa一、反应釜体积的确定装料体积 V。
=9434.0060L反应釜容积 V装料系数η取值范围 0.7-0.9根据公式 V=ηV。
取反应釜容积 V=12000L二、反应釜高经比的确定高经比确定因素1.高经比越大，夹套传热面积增大，导热率上升2.高经比越小，搅拌器功率相对增大（搅拌器功率与桨叶半径的5次方成正比）3.若反应为发酵反应，则反应速率与空气接触面积正相关考虑本反应为非发酵反应第三条不予考虑综合1，2条并参照标准反应釜选用表，取H=3650mm，D=2200mm三、搅拌功率的确定搅拌功率P=NpρN3d51.其中Np为雷诺系数，根据反应器类型查雷诺曲线图可得Np=5.032. N为反应釜转速，转速可取60-100r/min，即1-1.67r/s3.d为桨叶半径，根据经验，桨叶半径与釜内径之比在0.2至0.5之间，以0.33居多。
考虑制作方便，取桨叶半径为800mm。
4. ρ本反应为分步反应，可看出各阶段反应液密度大致为1000g/L 4. 带入以上数据，可得反应釜搅拌功率为1.6-2.6kW四、 电动机额定功率的确定公式PN=(P ′+Ps)/ η式中 PN 为电动机额定功率P ′为搅拌功率，1.6-2.6kWPs 为轴封装置的摩擦损失功率，本装置取0.5kW （最低0.386 kW ） η为传动装置的机械效率，本装置取0.9 根据以上数据可得电动机额定功率为3.4 4kW五、 釜壁厚的确定 1. 圆筒壳壁壁厚确定 最小壁厚计算公式P PD t i-=φδδ][2式中：t ][δ——钢材在设计温度下的许用应力。
设计时，计算圆筒壁厚使用。
本次计算取用材料抗拉强度下限值为110MPa ，即δb ＝110MPa 。
φ——焊缝系数，设计制造时为1。
Di ——设备圆筒内径，该设备2200mm 。
δ——圆筒最小壁厚。
反应釜说明书-CAL-FENGHAI.-(YICAI)-Company One1WJ系列搅拌反应釜使用说明书前言感谢您选用“伟杰”牌系列反应釜，请您在安装和使用之前详细阅读本说明书。
请根据说明书中安装及使用要求使用，并仔细阅读说明书的安全注意事项，这将对您更好地使用、维护我们的设备有很大的帮助。
因产品的更新改造需要，本公司将周期性修改本说明书中的内容以适应于产品的新功能、新特性，所作改动将增加入新的版本，本公司保留不作通知而对产品说明进行改动的权利。
因用户使用介质或工作参数的特殊性，本公司保留不作通知而修改产品结构和产品零部件的权利。
本设备出厂前，各项性能指标都经过严格的检测，但考虑到运输过程中产生的碰撞、震动等其它因素，可能造成某此部位的损坏，所以当你收到本设备时，如有异常，请及时与本公司联系。
一流的质量、一流的服务，保您满意！欢迎再次选用“伟杰”牌系列反应釜。
一、特点及用途：WJ系列反应釜系气--液、液--液、液--固或气--液--固三相化工物料进行化学反应的搅拌反应装置，可使各种化工物料在压力和温度下充分搅拌，以强化传质和传热过程。
本装置主要特点采用机械密封结构，搅拌器与电机传动间采用机械密封联接，由于其良好的接触，能彻底解决普通密封无法解决的泄漏问题，使整个介质各搅拌部件完全处于密封的状态中进行工作，因此，更适合用于各种介质及其它渗透力极强的化学介质进行反应，是石油化工、有机合成、高分子材料聚合、食品等工艺中反应最理想的反应设备。
根据物料腐蚀性能，反应釜主体接触物料材料可选用各种牌号的不锈钢以及钛材、镍材、锆材、钽材、四氟衬里以及其它金属与非金属防腐蚀材料制作，以防止反应物料对主体的腐蚀。
二、主要技术参数：1、WJ系列主要技术参数：注明：常规釜盖开口：气相口配针形阀，液相口配针形阀及釜内插底管，加料口，测温口，压力表安全爆破口，釜内冷却盘管进、出口；WJ系列反应釜最大容积到25000L，搅拌转速为0~350r/min可调；其它参数同WJ系列。

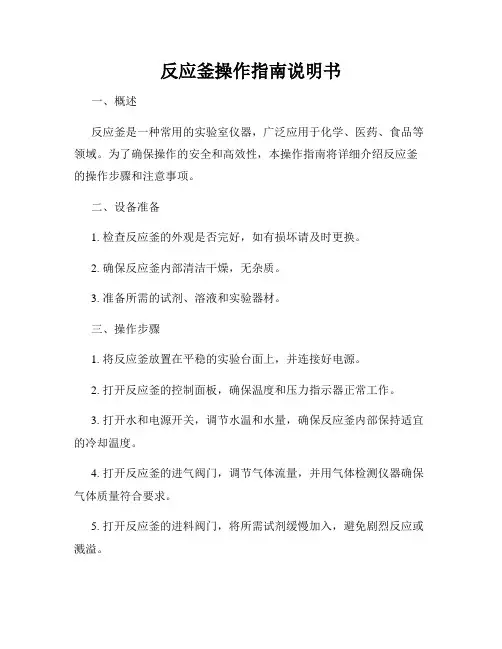

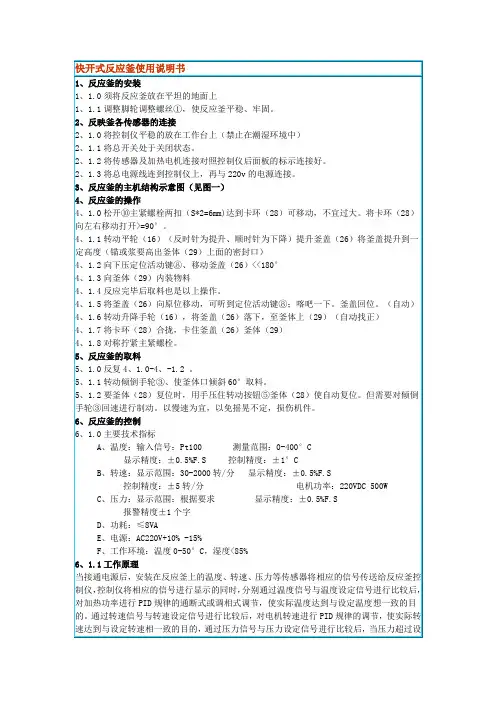

反应釜操作指南说明书一、概述反应釜是一种常用的实验室仪器，广泛应用于化学、医药、食品等领域。
为了确保操作的安全和高效性，本操作指南将详细介绍反应釜的操作步骤和注意事项。
二、设备准备1. 检查反应釜的外观是否完好，如有损坏请及时更换。
2. 确保反应釜内部清洁干燥，无杂质。
3. 准备所需的试剂、溶液和实验器材。
三、操作步骤1. 将反应釜放置在平稳的实验台面上，并连接好电源。
2. 打开反应釜的控制面板，确保温度和压力指示器正常工作。
3. 打开水和电源开关，调节水温和水量，确保反应釜内部保持适宜的冷却温度。
4. 打开反应釜的进气阀门，调节气体流量，并用气体检测仪器确保气体质量符合要求。
5. 打开反应釜的进料阀门，将所需试剂缓慢加入，避免剧烈反应或溅溢。
6. 根据实验要求，调节反应釜的温度和压力，确保反应条件符合设定值。
7. 在反应过程中，及时观察温度和压力变化，保持记录。
8. 反应结束后，关闭进气阀门和进料阀门，停止供电和冷却水源。
9. 等待反应釜冷却至安全温度后，进行清洗和维护。
四、安全注意事项1. 操作人员必须熟悉反应釜的使用说明，严格按照操作步骤进行操作。
2. 在操作前必须戴上适当的个人防护装备，如实验服、手套、安全眼镜等。
3. 在操作过程中，严禁直接观察反应釜内的反应情况，以免受到喷溅物的伤害。
4. 严禁在未冷却的反应釜上进行清洗或维护，以免烫伤。
5. 在实验室内使用反应釜时，应确保良好的通风条件，避免气体积聚。
6. 如遇到异常情况，如压力过高、温度异常升高等，应立即停止操作，并向相关人员报告。
7. 维护人员应定期检查反应釜的安全装置和仪表的工作状态，确保其正常可靠。
五、应急措施1. 在发生意外事故时，应立即切断电源，并向实验室负责人和相关人员求助。
2. 如有人员烧伤或化学物质污染，应按照应急预案进行急救处理，并立即送医院进行治疗。
六、总结本操作指南详细介绍了反应釜的操作步骤和安全注意事项，希望能对使用反应釜的实验室人员提供指导和帮助。
目录一、产品介绍 (3)二、产品特点 (3)三、技术参数 (3)四、安装要求 (4)五、注意事项 (5)六、控制仪表常用故障及排除方法 (6)七、售后服务承诺 (8)八、合格证 (9)九、随机配件 (10)一、产品介绍:反应釜的广义理解即有物理或化学反应的不锈钢容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能。
连续加氢用的设备,以及间歇加氢用的设备就是加氢反应釜。
适于连续加氢法生产山梨醇、木糖醇、麦芽糖醇、糠醇等产品。
设备结构，反应釜由夹套、筒体、搅拌系统组成，夹套一般分为三种，即：中空夹套、蜂窝夹套、盘管夹套,该设备为中空夹套，搅拌形式根据用户需求及物料特征决定（该设备自吸式磁力搅拌器）；加热室方式采用夹套间接加热，一般采用蒸汽、热水（针对热敏性物质，效率较低）、电加热（适用于小设备，试验设备之类），该设备采用电加热导热油加热。
二、产品特点:1、操作简单，结构合理。
2、温度可控性高，周边温度比较均匀，温差小。
3、采用自吸式磁力搅拌器，能使物料之间充分接触。
4、采用磁力密封，效果好，不易泄漏。
三、技术参数：四、安装要求1、反应釜的安装与使用：(1)、装置地：反应釜应安装在符合防爆要求的高压操作室内，在装备多台反应釜时，应分开放置，每两台之间应用安全的防爆墙隔开，每间操作室均应有通向室外的通道和出口，当存在易爆介质时应保证设备地通风良好。
(2)、打开包装后检查设备有无损坏，根据设备型号按结构图将设备安装起来，所配备件按照装箱单查清。
加热方式如果是导热油电加热，设备夹套内均无导热油，使用时请按照使用温度购买相应型号的导热油(注意：导热油绝对不允许含有水分)加入，加入时将夹套上部的加油口打开并将夹套中上部的油位口打开，通过加油口往里加油待油位口流油时即可，后将油位口拧死，勿将加油口拧死以免产生压力。
(3)、釜体、釜盖的安装及密封：釜体和釜盖采用垫片或锥面与圆弧面的线接触，通过拧紧主螺母使它们相互压紧达到良好的密封效果，拧紧螺母时必须对角对称多次逐步加力拧紧，用力均匀，不允许釜盖向一边倾斜，以达到良好的密封效果，在拧紧主螺母时不得超过规定的拧紧力矩40~120N.M范围，以防密封面被挤坏或超负荷磨损，密封面应特别加以爱护，每次安装之前用比较柔软的纸或布将上下密封面擦拭干净，特别注意不要将釜体、釜盖密封面碰上疤痕，若合理操作可使用上万次以上，密封面破坏后，需重新加工修复方可达到良好的密封性能，拆卸釜盖时应将釜盖上下缓慢抬起，防止釜体与釜盖之间的密封面相互碰撞。

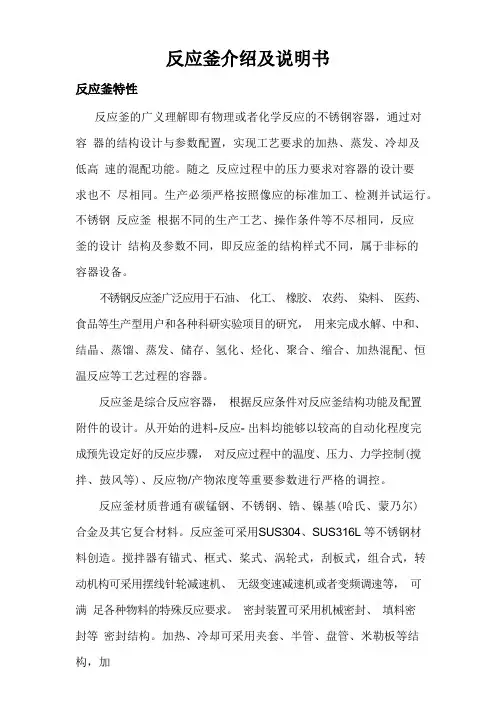

反应釜的广义理解即有物理或者化学反应的不锈钢容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能。
随之反应过程中的压力要求对容器的设计要求也不尽相同。
生产必须严格按照像应的标准加工、检测并试运行。
不锈钢反应釜根据不同的生产工艺、操作条件等不尽相同，反应釜的设计结构及参数不同，即反应釜的结构样式不同，属于非标的容器设备。
不锈钢反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究，用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程的容器。
反应釜是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。
从开始的进料-反应- 出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制(搅拌、鼓风等)、反应物/产物浓度等重要参数进行严格的调控。
反应釜材质普通有碳锰钢、不锈钢、锆、镍基(哈氏、蒙乃尔) 合金及其它复合材料。
反应釜可采用SUS304、SUS316L 等不锈钢材料创造。
搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可采用摆线针轮减速机、无级变速减速机或者变频调速等，可满足各种物料的特殊反应要求。
密封装置可采用机械密封、填料密封等密封结构。
加热、冷却可采用夹套、半管、盘管、米勒板等结构，加热方式有蒸汽、电加热、导热油，以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。
可根据用户工艺要求进行设计、制造。
反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。
搅拌形式普通有锚式、桨式、涡轮式、推进式或者框式等，搅拌装置在高径比较大时，可用多层搅拌桨叶，也可根据用户的要求任意选配。
并在釜壁外设置夹套，或者在器内设置换热面，也可通过外循环进行换热。
加热方式有电加热、热水加热、导热油循环加热、远红外加热、外(内)盘管加热等，冷却方式为夹套冷却和釜内盘管冷却，搅拌桨叶的形式等。

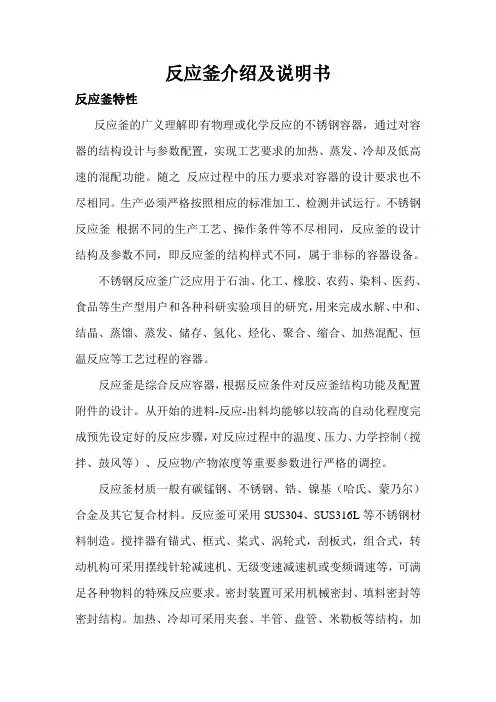

反应釜介绍及说明书反应釜特性反应釜的广义理解即有物理或化学反应的不锈钢容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能。
随之反应过程中的压力要求对容器的设计要求也不尽相同。
生产必须严格按照相应的标准加工、检测并试运行。
不锈钢反应釜根据不同的生产工艺、操作条件等不尽相同，反应釜的设计结构及参数不同，即反应釜的结构样式不同，属于非标的容器设备。
不锈钢反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究，用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程的容器。
反应釜是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。
从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制（搅拌、鼓风等）、反应物/产物浓度等重要参数进行严格的调控。
反应釜材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔）合金及其它复合材料。
反应釜可采用SUS304、SUS316L等不锈钢材料制造。
搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可采用摆线针轮减速机、无级变速减速机或变频调速等，可满足各种物料的特殊反应要求。
密封装置可采用机械密封、填料密封等密封结构。
加热、冷却可采用夹套、半管、盘管、米勒板等结构，加热方式有蒸汽、电加热、导热油，以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。
可根据用户工艺要求进行设计、制造。
反应釜结构反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。
搅拌形式一般有锚式、桨式、涡轮式、推进式或框式等，搅拌装置在高径比较大时，可用多层搅拌桨叶，也可根据用户的要求任意选配。
并在釜壁外设置夹套，或在器内设置换热面，也可通过外循环进行换热。
加热方式有电加热、热水加热、导热油循环加热、远红外加热、外(内)盘管加热等，冷却方式为夹套冷却和釜内盘管冷却，搅拌桨叶的形式等。
反应釜设计的有关内容一、设计条件及设计内容分析由设计条件单可知，设计的反应釜体积为1.03m ；搅拌轴的转速为200/min r ,轴的功率为4kw;搅拌桨的形式为推进式；装置上设有5个工艺接管、2个视镜、4个耳式支座、1个温度计管口。
反应釜设计的内容主要有：（1） 釜体的强度、刚度、稳定性计算和结构设计； （2） 夹套的的强度、刚度计算和结构设计； （3） 设计釜体的法兰联接结构、选择接管、管法兰； （4） 人孔的选型及补强计算； （5） 支座选型及验算； （6） 视镜的选型；（7） 焊缝的结构与尺寸设计； （8） 电机、减速器的选型；（9） 搅拌轴及框式搅拌桨的尺寸设计； （10）选择联轴器； （11）设计机架结构及尺寸； （12）设计底盖结构及尺寸； （13）选择轴封形式；（14）绘总装配图及搅拌轴零件图等。
第一章 反应釜釜体的设计1.1 釜体DN 、PN 的确定 1.1.1 釜体DN 的确定将釜体视为筒体，取L/D=1.1 由V=(π/4)L D i 2，L=1.1i D 则=Di 31.140.1π⨯⨯，m Di 0.1=，圆整mm Di 1000= 由[]1314页表16-1查得釜体的mm DN 1000= 1.1.2釜体PN 的确定由设计说明书知釜体的设计压力PN ＝0.2MPa 1.2 釜体筒体壁厚的设计 1.2.1设计参数的确定设计压力p1：p1＝0.2MPa ；液柱静压力 p1H=10^(-6)×1.0×10^3×10×1.1=0.011MPa 计算压力p1c ： p1c=p1+p1H=0.2+0.011=0.211MPa ； 设计温度t1： <100℃ ； 焊缝系数Φ： Φ＝0.85许用应力[]t σ：根据材料Q235-B 、设计温度<100℃，由参考文献知[]t σ＝113MPa ；钢板负偏差1C ：1C ＝0.6mm （GB6654-96）； 腐蚀裕量2C ：2C ＝3.0mm 。
高压反响釜使用说明书一、特点及用途：FCF 系列实验室磁力搅拌反响釜系气—液、液—液、液—固或气—液固三相化工物料进展化学反响的搅拌反响装置，可使各种化工物料在较高的压力、真空、温度下充分搅拌，以强化传质和传热过程。
本装置主要特点采用静密封构造，搅拌器与电机传动间采用磁力耦合器联接，由于其无接触的传递力矩，以静密封取代动密封，能彻底解决搅拌存在的泄漏问题，使整个介质和搅拌部件完全处于绝对密封的状态中进展工作，因此，更适宜用于各种易燃易爆、剧毒、贵重介质及其它浸透力极强的化学介质进展搅拌反响，是石油、化工、有机合成、高分子材料聚合、食品等工艺中进展硫化、氟化、氧化等反响最理想的无泄漏反响设备。
二、主要技术参数1、FCF系列实验室磁力搅拌反响釜的主要技术参数：注明：01~0.25L 无内冷却盘管，0.1~0.5L 无固体加料口。
常规釜的使用压力为22Mpa，搅拌转速20~750r/min 可调，工作温度350℃，主体接触物料材料为1Cr18Ni9Ti 不锈钢，搅拌桨叶的形式为推进式，电机为普通直流电机；常规釜盖开口：气相口配针型阀，液相口配针型阀及釜内插底管，固体加料口配丝堵，测控温口配铂电阻，压力表平安爆破口配压力表及平安防爆装置，釜内冷却盘管进、出口配水嘴；假设用户对釜盖、釜体开口、内部构造、压力上下、加热方式、搅拌桨叶形式、及增加其它附助装置〔如冷凝回流装置、恒压加料罐、接收装置、冷凝器、液位计、视镜等〕有特殊要求，可完全按照用户的要求加工制造，用户有特殊要求的反响釜技术指准根据所购设备的技术协议及标牌外准。
三、构造简介和工作原理：FCF 系列实验室磁力搅拌反响釜型号字母介绍：C J F S K T ——I L有效容积2升主体材料为钛材卡环式快开法兰，釜体翻转釜盖升降或釜体升降反响釜环形永磁驱动夹套式载体电加热CJF 系列实验室磁力搅拌反响釜分为：CJF型、FCF型、FCFS型、FCFSK型；型号区别：CJF型为常规产品：FCFS型在FCF常规产品的根底上增加釜盖升降装置或根据用户要求增加下排料阀等装置：FCFSK型配釜盖升降装置，主体设备法兰为卡环快开式，釜可翻转倒料。

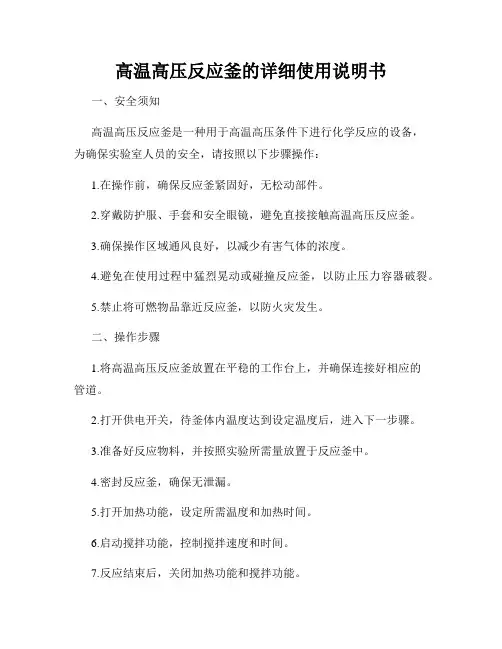

高温高压反应釜的详细使用说明书一、安全须知高温高压反应釜是一种用于高温高压条件下进行化学反应的设备，为确保实验室人员的安全，请按照以下步骤操作：1.在操作前，确保反应釜紧固好，无松动部件。
2.穿戴防护服、手套和安全眼镜，避免直接接触高温高压反应釜。
3.确保操作区域通风良好，以减少有害气体的浓度。
4.避免在使用过程中猛烈晃动或碰撞反应釜，以防止压力容器破裂。
5.禁止将可燃物品靠近反应釜，以防火灾发生。
二、操作步骤1.将高温高压反应釜放置在平稳的工作台上，并确保连接好相应的管道。
2.打开供电开关，待釜体内温度达到设定温度后，进入下一步骤。
3.准备好反应物料，并按照实验所需量放置于反应釜中。
4.密封反应釜，确保无泄漏。
5.打开加热功能，设定所需温度和加热时间。
6.启动搅拌功能，控制搅拌速度和时间。
7.反应结束后，关闭加热功能和搅拌功能。
8.等待反应釜冷却至安全温度后，打开釜盖，取出反应产物。
9.彻底清洁反应釜，确保其干净无残留。
三、注意事项1.在操作过程中，严禁超过反应釜的最大承压范围。
2.使用前请确保电源接地良好，以防止电击事故发生。
3.请勿随意更换设备零件，以免影响操作安全和设备性能。
4.在操作期间，随时留意反应釜的运行情况，如有异常立即停止操作并联系维修人员。
5.定期检查反应釜的密封性能，如有问题及时更换密封件。
四、维护保养1.使用后，请将高温高压反应釜清洗干净，并存放在干燥通风的地方。
2.定期检查反应釜的电源线、接头等部件是否正常，并进行维护保养。
3.设备长时间不用时，请切断电源并覆盖好反应釜，以防灰尘进入设备内部。
五、故障排除如果在使用过程中遇到以下情况，请参考以下排除故障方法：1.加热功能无法启动：检查电源线是否插好，电源开关是否正常。
2.釜盖无法密封：检查密封垫是否完好且正确安装。
3.搅拌速度不稳定：检查搅拌器是否松动或受到堵塞。
六、总结高温高压反应釜是一种重要的化学实验设备，为确保实验室人员的安全以及获得准确的实验结果，请使用前仔细阅读并按照本使用说明书进行操作。
WJ系列搅拌反应釜使用说明书前言感谢您选用“伟杰”牌系列反应釜，请您在安装和使用之前详细阅读本说明书。
请根据说明书中安装及使用要求使用，并仔细阅读说明书的安全注意事项，这将对您更好地使用、维护我们的设备有很大的帮助。
因产品的更新改造需要，本公司将周期性修改本说明书中的内容以适应于产品的新功能、新特性，所作改动将增加入新的版本，本公司保留不作通知而对产品说明进行改动的权利。
因用户使用介质或工作参数的特殊性，本公司保留不作通知而修改产品结构和产品零部件的权利。
本设备出厂前，各项性能指标都经过严格的检测，但考虑到运输过程中产生的碰撞、震动等其它因素，可能造成某此部位的损坏，所以当你收到本设备时，如有异常，请及时与本公司联系。
一流的质量、一流的服务，保您满意！欢迎再次选用“伟杰”牌系列反应釜。
一、特点及用途：WJ系列反应釜系气--液、液--液、液--固或气--液--固三相化工物料进行化学反应的搅拌反应装置，可使各种化工物料在压力和温度下充分搅拌，以强化传质和传热过程。
本装置主要特点采用机械密封结构，搅拌器与电机传动间采用机械密封联接，由于其良好的接触，能彻底解决普通密封无法解决的泄漏问题，使整个介质各搅拌部件完全处于密封的状态中进行工作，因此，更适合用于各种介质及其它渗透力极强的化学介质进行反应，是石油化工、有机合成、高分子材料聚合、食品等工艺中反应最理想的反应设备。
根据物料腐蚀性能，反应釜主体接触物料材料可选用各种牌号的不锈钢以及钛材、镍材、锆材、钽材、四氟衬里以及其它金属与非金属防腐蚀材料制作，以防止反应物料对主体的腐蚀。
二、主要技术参数：1、WJ系列主要技术参数：注明：常规釜盖开口：气相口配针形阀，液相口配针形阀及釜内插底管，加料口，测温口，压力表安全爆破口，釜内冷却盘管进、出口；WJ系列反应釜最大容积到25000L，搅拌转速为0~350r/min 可调；其它参数同WJ系列。
对于用户所购反应釜的技术指标依据所购设备的标牌为准，如有特殊配套要求按合同约定。
三、结构简介和工作原理：1、WJ系列反应釜主要由釜体、釜盖、机械密封、搅拌器、加热器、阀门、内冷却盘管、安全爆破装置、压力表、控制仪等部件组成。
（1）、釜体、釜盖采用不锈钢或其它金属及非金属材料加工制成，釜体与法兰采用螺纹联接或直接焊接而成，釜盖为整体平盖或凸盖，釜体与釜盖的密封采用垫片或釜体锥面与釜盖的球面线密封，两者借用法兰周向均匀分布的主螺栓通过拧紧螺母达到密封。
（2）、机械密封搅拌器：是由电机驱动搅拌轴及搅拌桨叶转动，从而达到搅拌的目的。
为了保证搅拌器的正常运行，机械密封设有冷却水套，当使用温度超过100度时，需在冷却水套之间通入冷却水来降低温度，确保搅拌器的正常运转。
（3）、加热器：釜体外部装有电热棒，具有导热效果均匀、加热速度快等特点，出线通过接线座、电缆线与控制仪相联。
或者为电加热管导热油加热，在釜体外的法兰上焊接夹套，在夹套里装入电加热管导热油，通过加热管加热夹套导热油达到加热的目的。
或用远红外加热器直接加热或蒸汽加热或水浴加热等等。
（4）、在釜盖的上部或侧部配有进气阀、取样阀、测温装置、安全爆破装置及冷却盘管等，外接阀门、压力表等采用圆弧与圆弧线接触，通过拧紧正反螺母达到密封或者直接用管件焊接而成；阀门为针形阀或球阀，配套按用户要求；取样阀通过装入釜体内的插底管通过釜内压力将釜内物料排出；冷却盘管直接与釜盖联接，在釜盖上的水咀通入水循环起到冷却作用，冷却盘管为蛇形管或U型管。
（5）、安全爆破装置由爆破片和夹持器装配组成的压力泄放安全装置，当爆破片内侧压力差达到预定的温度下的预定压力值时，爆破片即可动作泄放出压力介质。
2、控制仪结构：控制仪外壳采用成品机箱壳，所有电器元件均组装入面板和底台上，便于维护和检修，面板上装有总电源开关、加热方式手动与自动转换开关、温度设定旋钮、搅拌转速的调节旋钮；装有电机电流表、加热电压表、工作时间表、测温表（实际温度、设定温度表）、搅拌转速表等。
箱壳后面装有接电源、接加热装置、接电机、接测温探头、接测速元件等接线柱及插座等，并装有电源总保险、加热保险、电机保险等。
3、控制原理：（1）、电加热温度自动控制部份：在反应釜上设置有铂电阻或热电偶，利用温差产生不同的电量转换成电讯号，传输至温度指示调节仪，加热电路采用固态调压器来调压，调节电位器的大小从而改变加热输出电压的大小达到无级调压，如果调节适当就能满足升温速度和恒温的目的。
（2）、搅拌转速控制部份：搅拌驱动电机为变频调速电机，调节变频器的大小从而达到无级回转搅拌的目的。
四、安装和使用：1、反应釜的安装与使用：（1）、装置地：高压反应釜应安装在符合防爆要求的操作室内，在装备多台反应釜时，应分开放置，每两台之间应用安全的防爆墙隔开，每间操作室均应有通向室外的通道和出口，当存在易爆介质时应保证设备地通风良好。
（2）、打开包装后检查设备有无损坏，根据设备型号按后面的结构图将设备安装起来，加热方式如果是导热油电加热，请按照使用温度购买相应型号的导热油（注意：导热油绝对不允许含有水分）加入，加入时将夹套上部的加油口打开并将夹套中上部的油位口打开，通过加油口往里加油待油位口流油时即可，后将油位口拧死，勿将加油口拧死以免产生压力，所配备件按照装箱单查清。
（3）、釜体、釜盖的安装及密封：釜体和釜盖采用垫片或锥面与圆弧面的线接触，通过拧紧主螺母使它们相互压紧达到良好的密封效果，拧紧螺母时必须对角对称多次逐步加力拧紧，用力均匀，不允许釜盖向一边倾斜，以达到良好的密封效果，在拧紧主螺母时不得超过规定的拧紧力矩40~范围，以防密封面被挤坏或超负荷磨损，密封面应特别加以爱护，每次安装之前用比较柔软的纸或布将上下密封面擦拭干净，特别注意不要将釜体、釜盖密封面碰上疤痕，若合理操作可使用上万次以上，密封面破坏后，需重新加工修复方可达到良好的密封性能，拆卸釜盖时应将釜盖上下缓慢抬起，防止釜体与釜盖之间的密封面相互碰撞。
如果密封是采用垫片密封（四氟、铝垫、铜垫、石棉垫等），通过拧紧主螺母便能达到良好的密封效果。
（4）、阀门、压力表、安全阀的安装通过拧紧正反螺母，即达到密封的效果，联接两头的圆弧密封面不得相对旋转，对所有螺丝联接件在装配时，均须涂抹润滑剂或油料调和的石墨，以免咬死。
阀门的使用：针形阀系线密封，仅需轻轻转动阀针，压紧密封面即能达到良好的密封性能，禁止用力过大，以免损坏密封面。
（5）、设备安装好后，通入一定量的氮气保压30分钟，检查有无泄漏，如发现有泄漏请用肥皂沫查找管路、管口泄漏点，找出后放掉气体拧紧，再次通入氮气保压试验，确保无泄漏后开始正常工作。
（6）、加热升温时，升温速度应不大于100℃/h，加热功率应从低电压缓慢加起。
当降温冷却时，可用水经冷却盘管进行内冷却，禁止速冷，以防过大的温差应力，造成冷却盘管、釜体产生裂纹。
工作时当釜内温度超过100℃时，磁力搅拌器与釜盖间的水套应通冷却水，保证水温小于35℃，以免磁钢退磁。
（7）、安全装置：采用正拱型金属爆破片，材质为不锈钢，按国家标准GB567-89《拱型金属爆破技术条件》制造，出厂时已试验好，不得随意调整。
如果已爆破，需重新更换，更换期限由使用单位根据本单位的实际情况确定，对于超过爆破片标定爆破压力而未爆破的应更换。
（8）、反应完毕后，先进行冷却降温，再将釜内的气体通过管路泄放到室外，使釜内压力降至常压，严禁带压拆卸，再将主螺栓、螺母对称地松开卸下，然后小心的取下釜盖（或升起釜盖）置于支架上，卸盖过程中应特别注意保护密封面。
（9）、釜内的清冼：每次操作完毕用清洗液（使用清洗液应注意避免对主体材料产生腐蚀）清除釜体及密封面的残留物，应经常清洗并保持干净，不允许用硬物质或表面粗糙的物品进行清洗。
2、控制仪的安装和使用：（1）、打开包装箱后应先对控制仪进行外观检查，是否有因运输和保管不佳而造成损坏或锈蚀，将支脚撑开看控制仪是否水平，并检查可动部分的动作是否灵活。
（2）、按照控制仪后面板的接线名称接线，每台设备均需安装接地线。
（3）、在未工作之前将调整加热电压，搅拌转速的旋钮调到最低端，打开电源开关，温度显示、转速显示、同时工作时间开始记时。
（4）、加热器加热操作：如果需要自动控制，将开关扳到自动控制的位置，反之扳到手动控制位置。
自动控制与手动控制的区别在于，自动控制按所设定温度值加热自动调节，手动控制根据你提供的加热电压长时间加热；设定好设定温度后，调整加热电压的旋钮，设定好加热电压的电压伏数；如快速加热将电压调到最高，反之调低；如在自动控制的状态下适当调整加热电压即可达到无级调压恒温的目的，并能满足升温速度的要求，设备冷态时工作加热电压应小于50V（保护加热管及加热炉丝的使用寿命），待几分钟后电压可调高，如果用户要求特殊配置温度调节仪请按照说明书操作。
在自动控温下想得到比较准确的设定值时，因测温管与釜体与保温存滞厚必须分几次设定，这样经过几次温度缓和，最终可达到较准确的设定值；或将加热电压调低，加热速度放慢。
（5）、转速调节：只须轻轻调节转速旋钮即可，为了得到需要的任意转速，调整转速旋钮的电位器，即可达到想要的搅拌转速。
（6）、控制仪的维护与保养：在正常的运行之前必须仔细检查有无异状，运行时不得打开后门，以防有触电危险，应定期对测量仪表进行校准以保证准确可靠的工作，设备的工作环境应符合安全技术要求，长期放置不用的仪器以及长期在潮湿环境下工作的仪器，应不定期对其总体绝缘电阻进行测量，整体阻值应不小于10ΜΩ。
五、注意事项：1、在反应釜中做不同介质的反应，应首先查清介质对主体材料有无腐蚀。
对瞬间反应剧烈，产生大量气体或高温易燃易爆的化学反应，以及超高压、超高温或介质中含氯离子、氟离子等对不锈钢产生腐蚀严重的反应须特殊定货。
2、装入反应介质时应不超过釜体2/3液面。
3、工作时或结束时，严禁带压拆卸。
4、清洗高压釜时，应特别注意勿将水或其它液体流入加热炉内，防止加热炉丝烧断。
如果为夹套导热油加热，在加导热油时注意勿将水或其它液体掺入当中，应不定期的检查导热油的油位。
5、运转时如隔离套内部有异常声响，应停机放压，检查搅拌系统有无异常情况。
定期检查搅拌轴的摆动量，如摆动量太大，应及时更换轴承或滑动轴套。
6、如果反应釜为衬四氟，釜外加热温度不得超过180℃，釜内操作温度≤180℃。
加热速度要慢，可通过PID控温系统控制釜外的温度来逐步控制釜内的温度。
因不锈钢釜体内及测温保护管外都衬有四氟，所以特别注意釜外加热炉的加热温度与测温保护管测量的釜内温度存在的温差，外温过高易造成四氟内胆熔化变形。
内衬四氟的反应釜不得做抽真空使用，反应完毕后待温度降低、压力消失后方可打开盖取料，不得采用开阀放气降温，以免将四氟套抽空。
