电子配线架的应用探讨

电子配线架智能布线系统的优势电子配线架智能布线系统的优势主要体现在以下几个方面：1、实时监测端到端网络连接电子配线架智能布线系统采用智能型配线架和智能型跳线，每个端口都包含电子信息。

智能型铜缆配线架的端口采用标准RJ-45，最左侧的第0帧位备用，中间8芯(第1帧位至第8帧位)用于通讯，最右侧的第9帧位则用于智能管理，和传统布线系统的RJ-45相比，只有第9帧多了一根铜芯，并没有改变原来RJ-45的结构。

智能型铜缆跳线同样采用标准RJ-45，最左侧的第0帧位备用，中间8芯(第1帧位至第8帧位)用于通讯，最右侧的第9帧位则用于智能管理，也并没有改变原来RJ-45的结构。

因此智能型铜缆配线架和传统型铜缆配线架可以互相通用，智能型铜缆跳线和传统型铜缆跳线也可以互相通用。

智能型光缆配线架只在传统型光缆配线架端口上增加独立的一帧位则用于智能管理，光缆跳线也同样增加独立的一帧位则用于智能管理因此智能型光缆配线架和传统型光缆配线架也可以互相通用，智能型光缆跳线和传统型光缆跳线也可以互相通用。

当智能型跳线插入或拔出智能型配线架的端口时候，端口的电子信息及其连接或断开的信息就可以即使地通过管理设备传达到管理软件，可以通过声光邮件等形式对紧急事件进行报警，管理人员就也及时知道网络连接的变化，对其进行报警处理。

同时，连接变化后，新的网络结构便会被管理软件所自动记录，不会有遗漏或延迟等情况。

2、控制工作任务(比如跳线等)的执行智能型配线架相比较传统型配线架的另一个不同点就是，智能型配线架每个端口上都有LED指示灯。

LED 指示灯为执行现场操作提供重要的依据，和传统布线系统相比，大大提高了现场操作的准确性和高效性。

管理人员可以通过软件将需要执行的任务(比如跳线等)下达到每个管理设备，继而下达到配线架。

操作人员到达现场后，只需要根据LED指示灯的示意操作，就可以保证其准确率，节省大量的时间，进行高效的管理。

如果操作人员的操作有误，系统会通过LED指示灯提示操作人员，管理人员也可以即时通过软件的报警功能得知。

配线架的作用与安装配线架的作用与安装摘要：在网络综合布线中配线架的作用往往被忽视。

在综合布线工程实践中，对配线架的安装存在很多的误区。

文章结合工程实际进行分析、探讨，指出配线架的重要作用，给出双绞线配线架的正确安装步骤、要点。

关键词：计算机网络;配线架;综合布线系统;作用;安装随着计算机网络的普及、智能大厦的推广，综合布线技术应用越来越广泛。

在计算机网络综合布线中，建设方和工程技术人员往往重视网络核心设备的安装和配置，比如对路由器、交换机、防火墙等的选择、安装、设置。

而配线架常常被当作综合布线工程中可有可无的设备，很多小的网络工程甚至在综合布线时不使用配线架。

计算机网络建设中，常有配线架的选型和安装不规范、不合理的问题。

1、综合布线介绍综合布线系统(Premises Distribution System)，也称结构化布线系统、开放式布线系统，它是适应计算机网络和通信领域的需求而发展起来的一种工程技术系统，是一种开放式、模块化、标准化、灵活性极高的预布线系统。

综合布线系统利用各种传输介质(如电缆、光缆)、连接件(如配线架、插座、跳线、适配器)在建筑物内或建筑群之间布设信息传输通道，可以灵活方便地传输话音、数据、视频等信息，并使这些设备和交换设备、控制设备、管理软件等连接成有机整体，既能实现内部信息可靠传输，又能与外部通信设备、计算机网络灵活相连;既能满足近期系统的需求，又能适应较长时期系统的扩展。

在通信、计算机网络、智能化楼宇等领域，综合布线系统被普遍采用，它具有的兼容性、开放性、灵活性、可靠性、先进性和经济性等优点，为设计、施工和维护带来了方便，加快了项目建设的速度，提高了系统管理效率。

综合布线系统一般划分为既相对独立又有机构成整体的7个组成部分：1)工作区;2)水平子系统，又称配线子系统;3)垂直子系统，又称干线子系统;4)设备间;5)管理子系统;6)建筑群子系统;7)进线间子系统，又称出入口子系统。

弱电工程电子配线架方案一、前言随着信息技术的发展，弱电工程在建筑设计和施工中扮演着越来越重要的角色。

而电子配线架作为弱电系统的核心组成部分，对于弱电系统的稳定性和可靠性至关重要。

因此，本文将对电子配线架的设计原则、选材及施工方法进行探讨，希望能够帮助大家更好地理解和选择电子配线架。

二、电子配线架的设计原则1. 可靠性电子配线架的主要作用是分配和管理各种信号线和电缆，因此其可靠性是其设计的首要考量因素。

电子配线架应具备稳固的结构和良好的耐磨性，能够长时间保持良好的工作状态。

2. 灵活性随着设备更新换代和业务需求的变化，电子配线架需要能够灵活地扩展和调整。

因此，在设计电子配线架时，应充分考虑到其灵活性，确保可以随时更换、增加或减少连接设备，以适应不断变化的需求。

3. 安全性电子配线架通常会涉及到大量的电缆和信号线，因此其安全性尤为重要。

在设计电子配线架时，必须充分考虑到防火、防潮、防雷等安全因素，确保在任何条件下都能够保障人员和设备的安全。

4. 美观度电子配线架通常会安装在办公室、会议室等人员密集的场所，因此其外观也是设计的重要考量因素。

电子配线架应该具有简洁、美观的外观设计，能够与周围环境相协调，不影响整体装饰效果。

三、电子配线架的选材1. 金属材料金属材料通常具有较强的耐磨性和稳固性，适用于大型机房和数据中心等高要求的环境。

不过，金属材料的成本较高，且重量也较大，因此在选择时需谨慎考虑其实际需求和经济成本。

2. 塑料材料塑料材料通常具有较好的耐化学腐蚀性和防潮性能，适用于一般办公室、会议室等环境。

不过，塑料材料的稳固性和耐磨性较差，因此在选择时需根据实际使用环境作出合理的选择。

3. 复合材料复合材料是最近几年才逐渐兴起的一种新型材料，它融合了金属材料和塑料材料的优势，具有较好的耐磨性和防潮性能，同时也具有较低的成本和重量。

因此，复合材料在近年来越来越受到人们的青睐。

四、电子配线架的施工方法1. 现场测量在进行电子配线架的安装之前，必须对现场进行精确的测量，确保电子配线架的尺寸能够完全符合现场的实际需求。

随着网络应用越来越多，需要处理的数据量越来越大，机房所需要的设备也越来越多。

然而，机房的面积是固定的，随着线缆的不断增多，许多网络管理员面对密密麻麻的缆线机架和有限的机房空间一筹莫展，如何才能机房整齐、布线设计的井井有条?传统配线架的缺点原来的机房布线采用的是传统的配线架，看到复杂混乱的机房结构，不知道从何开始，换掉传统的配线架势在必行。

传统的配线架有很多缺点，维护起来也不方便，且会带来安全隐患。

下面列举几点：不直观。

传统的配线架标签条大部分是纸质的，纸质好坏参差不齐。

标签有手写的，有机打的;有彩色的，有黑白的;需要要打开机柜贴近才能看清楚。

如果时间长了，由于机房的环境原因，比如人为磨损、空气潮湿等因素会使标签变得更加难以辨认，给管理人员带来诸多不便。

维护不方便。

所有的配线架端口都需要写上标签，工作量大。

其次在维护时，查找及更改不方便。

如果要跳线，先要去查文档，找到要跳接的端口位置，也就是对应机柜上的某一行、某一列。

还有，标签贴纸容易掉、脏、旧，导致查找很不方便，浪费大量的时间和人力。

安全隐患多。

线缆庞杂且缺乏规划，容易堵塞冷热通道，严重影响机房散热和制冷。

对排线布线没有安全可靠的实施方案，增加了故障和宕机的可能性。

作为一名普通的机房管理人员，面对机房扩展设备更新的要求，以上问题亟待解决。

布线正成为企业的重要基础设施，企业也对用于布线管理的智能配线系统提出了更大的要求和需求，希望智能布线系统在降低公司硬件设施成本的同时能保障企业信息流的安全。

电子智能配线架+人工管理随着布线建设的规模化，对于布线规范化管理的要求越来越高，于是一些标准开始出台。

其中最著名的是美国电子工业协会和美国通信工业协会制定的商业建筑物电信布线标准，即ANSl/EIA/TIA-568。

为了满足标准，智能布线管理技术不断发展，电子配线架技术出现并逐渐得到应用。

在机房设备更新时，我们选择使用电子配线架智能布线管理技术。

它具有以下特点和优势：实时性——避免管理的时间延迟逻辑性——避免管理的低效率集中性——避免人力资源的过多投入安全性——侦测非法设备的侵入电子配线架智能布线系统将传统布线系统与智能管理联系在一起，通过电子配线架智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实施信息进行处理，用户通过查询管理系统，便可以随时了解布线系统的最新结构。

综合布线管理系统之智能配线架的过去与将来在综合布线管理系统中，智能配线架的使用已经越来越广泛了。

电子配线架，即智能配线架，（编者注：下文简称“电配”）发展到今天大概有十几年了。

它的架构有哪些，连接方式分几种，实现检测的技术有什么，各自的优缺点如何，选用电配要注意哪些方面，许多读者往往不是了解得很全面。

我参与电配项目有十几年，有了不少的感悟，所以我觉得有必要写一篇文章讨论一下这些问题，供大家参考。

电配的架构种类电子配线架（智能配线架）给传统的布线配线架增加了监测功能。

图一是电配的示意图。

整个系统一般由配线架、跳线、管理器、数据库、服务器和客户端组成。

电配的控制器实时监测配架端口与跳线的连接实况，将相关信息传到服务器，更新数据库，管理员通过客户端可以随时掌握布线系统的现状。

同时管理员下发的工单也可以沿相反路径发到配线架，操作员可以根据配架的提示来做相关操作。

管理器的部署可以分为集中式和分布式。

集中式管理架构早期的电配（智能配线架）主要采用集中式管理架构（如图二所示），每个相邻的配线架都接到一个管理扫描器，然后所有的管理扫描器都上联并汇总至中央管理器统一控制。

集中式控制存在单点故障，如果中央管理器发生故障，整个电子配线架系统的检测功能就瘫痪了，系统可靠性较低，也不符合A/B级机房对冗余的控制。

混合式管理架构为了解决上述问题，电配系统的控制发展到第二阶段，即集中+分布式控制。

也就是几个或几十个相邻的电子配线架联结到一个控制器，各控制器再分别上联到服务器。

整个系统的可靠性比集中式有了较大提高，但仍然存在控制器这一故障点，一旦控制器发生故障，一个或几个机柜配线架的检测功能就瘫痪了。

分布式管理架构为了进一步提高可靠性，分布式管理架构应运而生。

分布式管理的架构如图一所示，每个配线架都独立配置一个管理器。

管理器实时监测所属电子配线架（智能配线架）的运行状态和跳线的跳接变化，上传配架信息或下派工单。

管理器通过各自独立的网络链路连接到服务器。

电子配线管理系统和常规布线系统所存在的区别1.做到普通配线系统无法实现的通断实时监测功能，能监视和管理所有通断链路的所有完整信息，不仅仅是包括其通断状态，而且能对其通断端口的位置做准确定位。

2.做到普通配线系统无法实现的对系统端口增加,移动和改变的实时监测功能.3.可以有效控制和实时发现非授权的任何操作.4.可以实现对端口应用的监控,避免端口的浪费，来达到对客户资产的有效管理。

可以实时观测所有端口(包括配线和网络交换)的运行状况,做到对错误信号的实时检测.并且对运行状态自动生成打印的中文报告单，方便领导的审阅。

5.能查询所有设备的上层信息（IP地址和MAC 地址）对所有的设备进行准确定位，并和其物理端口位置相连接，并且能通过设备的IP地址和MAC 地址查询设备的详细信息。

通过改种方式查找所有在终端的非法和无授权的设备。

6.支持ACAD图形介入，能通过图形直观查询终端设备的位置.7.IE 界面，WEB管理方式，能远程控制和管理整个系统，对于出差和远在外地的IT管理人员有极大的方便性，并且如果对于有多个分支机构的公司，位于不同的地点，其管理更加方便。

8.可以实现在IT SERVER上的控制指令的发送电子工作单，通过现场的控制板做到对系统连接和通断任务的准确操作，任何错误的操作均能立即发现并得到更正。

并在现场通过LED灯的显示帮助完成所有转接,避免造成错误和浪费人力.9.实时并无错误的中文书面汇报.10.对有权限控制的站点完成整个链路的安全防范需求. 对安全链路的保护，对设定的安全链路（重要的首要的链路），能通过三个步骤确定其是否正常工作，是否有故障，并且能防止在物理链路上对其的非法拔插，如有非法操作，能迅速通知IT管理人员，在系统操作平台上对安全链路有授权保护，只有具有授权的管理人员才能对其进行派发任务的操作，没有授权的任何人员都无法对其派发任务。

11.其物理结构能满足在一个管理间内所管理的信息端口无限制，方便将来系统的扩容。

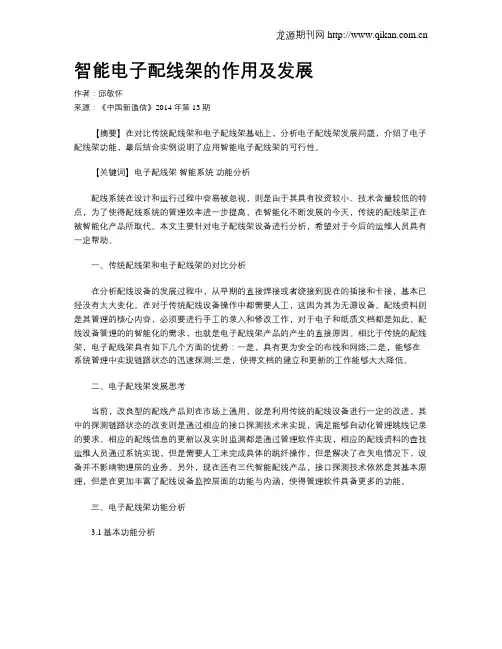

智能电子配线架的作用及发展作者：邱敬怀来源：《中国新通信》2014年第13期【摘要】在对比传统配线架和电子配线架基础上，分析电子配线架发展问题，介绍了电子配线架功能，最后结合实例说明了应用智能电子配线架的可行性。

【关键词】电子配线架智能系统功能分析配线系统在设计和运行过程中容易被忽视，则是由于其具有投资较小、技术含量较低的特点，为了使得配线系统的管理效率进一步提高，在智能化不断发展的今天，传统的配线架正在被智能化产品所取代。

本文主要针对电子配线架设备进行分析，希望对于今后的运维人员具有一定帮助。

一、传统配线架和电子配线架的对比分析在分析配线设备的发展过程中，从早期的直接焊接或者绕接到现在的插接和卡接，基本已经没有太大变化。

在对于传统配线设备操作中都需要人工，这因为其为无源设备。

配线资料则是其管理的核心内容，必须要进行手工的录入和修改工作，对于电子和纸质文档都是如此。

配线设备管理的的智能化的需求，也就是电子配线架产品的产生的直接原因。

相比于传统的配线架，电子配线架具有如下几个方面的优势：一是，具有更为安全的布线和网络;二是，能够在系统管理中实现链路状态的迅速探测;三是，使得文档的建立和更新的工作能够大大降低。

二、电子配线架发展思考当前，改良型的配线产品则在市场上通用，就是利用传统的配线设备进行一定的改进，其中的探测链路状态的改变则是通过相应的接口探测技术来实现，满足能够自动化管理跳线记录的要求。

相应的配线信息的更新以及实时监测都是通过管理软件实现，相应的配线资料的查找运维人员通过系统实现，但是需要人工来完成具体的跳纤操作，但是解决了在失电情况下，设备并不影响物理层的业务。

另外，现在还有三代智能配线产品，接口探测技术依然是其基本原理，但是在更加丰富了配线设备监控层面的功能与内涵，使得管理软件具备更多的功能。

三、电子配线架功能分析3.1基本功能分析在实时扫面方面，系统实施扫描配线端口过程中，可以进行跳线操作的随时记录，满足日志文档的形成，能够对于配线状态的改变进行实时监视，能够对于配线信息数据库进行有效的准确地完善。

配线架作用配线架是一种用来组织电线、电缆和其他电力设备的结构。

它起着支撑、安装和保护电线电缆的作用，同时也有助于确保电流正常传输，并保证电路的可靠运行。

首先，配线架能够提供良好的组织和布线环境。

它们可以将电缆和电线整齐地排列在一起，避免了杂乱的电线散乱在地面上，防止了电线的混乱和纠缠。

这有助于在维修和更换电线时节省时间和精力，同时也提高了工作的效率。

其次，配线架能够提供电线电缆的保护。

它们通常由金属或塑料制成，具有较高的强度和耐磨性，可以防止电线电缆被人为或外界物体损坏。

此外，配线架还可以防止电线电缆受到潮湿、腐蚀和高温等环境因素的影响，延长了电线电缆的使用寿命。

然后，配线架还能够提供电缆管理功能。

它们通常具有相应的孔洞和槽口，可以将电线电缆安装在其中，从而有效地管理和组织电缆。

这不仅有利于更好地控制电缆长度和布线路径，还可以减少电缆之间的相互干扰，提高电线电缆的传输性能。

此外，配线架还可以提供额外的安全保护。

它们通常具有保护盖和接地系统，可以防止电线电缆的触摸和意外被触电。

这可以有效地避免工作人员和周围设备的安全事故，并保证工作环境的安全和稳定。

最后，配线架还为电线电缆的安装和维修提供了便利。

通过正确安装配线架，可以使电线电缆更容易地访问和检修。

一旦出现故障或需要更换电线电缆，工作人员可以迅速将其从配线架中取出，而无需对整个布线系统进行拆卸和重组。

这样不仅节省了时间和劳动力，而且减少了对其他设备的干扰。

总之，配线架在电路布线和电线电缆管理中起着重要的作用。

它们能够提供良好的组织和布线环境，保护电线电缆，提供电缆管理功能，提供额外的安全保护，并为电线电缆的安装和维修提供便利。

配线架的使用不仅可以提高工作效率，还可以确保电路的安全和稳定运行。

因此，在电力设备的安装和布线设计中，正确选择和使用配线架是非常重要的。
