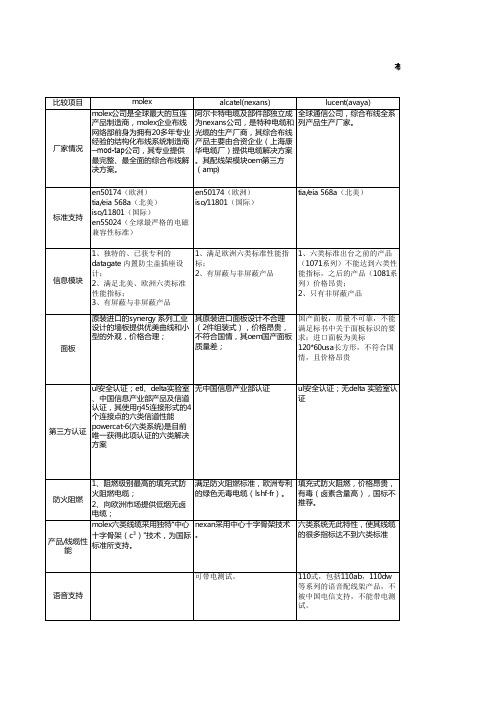

康普与其它电子配线架的对比 v3 - 20090427

电子配线架选型中的5个问题和5个误区现在越来越多的业主开始关注电子配线架了，有很多新大楼，新数据中心都在考虑上电子配线架。

可是面对众多的电子配线架品牌，到底应该选择哪款电子配线架呢？笔者根据自己多年跟踪电子配线架的应用案例，提出电子配线架选型的时候要核对的5个问题和应该避免陷入的5个误区。

注意到了这些方面，则所选择的电子配线架方案就会给业主日后的应用带来便利，否则所选择的电子配线架很可能会给业主带来无限的烦恼。

第1问，电子配线架是端口探测型的还是链路探测型的？现在大部分的电子配线架都是链路型的了，但是还有个别的厂家依然采用端口探测型的工作原理。

实际上这个道理很简单，端口探测型的电子配线架系统只能探测到配线架上每个RJ-45端口有没有跳线插进来，而这个端口是和另外哪个端口相连接却是不知道的。

它所能做到的说的好听一些是靠逻辑判断，说的不好听的就是靠“猜”。

比如有两个端口先后插入了跳线，则端口探测系统就“猜”这两个端口是用一根跳线连接起来了。

具体是不是真的连接起来，系统是不知道的。

你如果拿两根跳线按系统的指示顺序分别插到两个端口上，这时端口探测型的电子配线架就会“猜”错，它会认为这两个端口是连到一起了。

链路探测型的电子配线架系统却不然，链路探测的工作原理是利用第9针跳线的技术将跳线两端的两个RJ-45端口形成一个回路，链路探测就是探测这个回路是否是在连通状态。

回路（或称链路）探测型的电子配线架系统可以实时地掌握所有的端口之间的链接关系，根本不用去“猜”。

第2问，电子配线架系统运行以前能跳线吗？这个看来不着边际的问题实际上非常实用。

比如在工程系统安装的时候，绝大部分的情况是，电子配线架系统的有源设备由于各种原因还没有安装调试完毕，甚至还没有接通电源。

但与此同时配线架已经安装完毕并可以跳线了。

由于施工进度的原因，业主要求网络必须开通，就是说一定要进行跳线连接了。

在这种情况下，如果是链路探测型的电子配线架系统就完全没有问题，安装人员可以直接用跳线把配线架的端口连接起来。

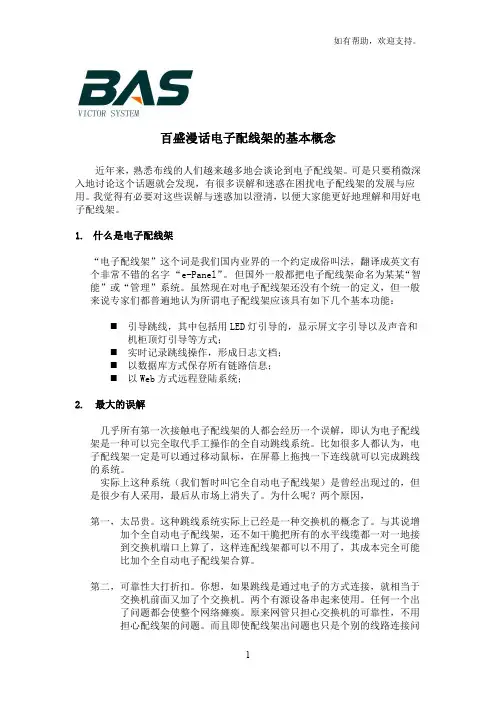

百盛漫话电子配线架的基本概念近年来，熟悉布线的人们越来越多地会谈论到电子配线架。

可是只要稍微深入地讨论这个话题就会发现，有很多误解和迷惑在困扰电子配线架的发展与应用。

我觉得有必要对这些误解与迷惑加以澄清，以便大家能更好地理解和用好电子配线架。

1.什么是电子配线架“电子配线架”这个词是我们国内业界的一个约定成俗叫法，翻译成英文有个非常不错的名字“e-Panel”。

但国外一般都把电子配线架命名为某某“智能”或“管理”系统。

虽然现在对电子配线架还没有个统一的定义，但一般来说专家们都普遍地认为所谓电子配线架应该具有如下几个基本功能：⏹引导跳线，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式；⏹实时记录跳线操作，形成日志文档；⏹以数据库方式保存所有链路信息；⏹以Web方式远程登陆系统；2. 最大的误解几乎所有第一次接触电子配线架的人都会经历一个误解，即认为电子配线架是一种可以完全取代手工操作的全自动跳线系统。

比如很多人都认为，电子配线架一定是可以通过移动鼠标，在屏幕上拖拽一下连线就可以完成跳线的系统。

实际上这种系统（我们暂时叫它全自动电子配线架）是曾经出现过的，但是很少有人采用，最后从市场上消失了。

为什么呢？两个原因，第一，太昂贵。

这种跳线系统实际上已经是一种交换机的概念了。

与其说增加个全自动电子配线架，还不如干脆把所有的水平线缆都一对一地接到交换机端口上算了，这样连配线架都可以不用了，其成本完全可能比加个全自动电子配线架合算。

第二，可靠性大打折扣。

你想，如果跳线是通过电子的方式连接，就相当于交换机前面又加了个交换机。

两个有源设备串起来使用。

任何一个出了问题都会使整个网络瘫痪。

原来网管只担心交换机的可靠性，不用担心配线架的问题。

而且即使配线架出问题也只是个别的线路连接问题，不会导致整个网络瘫痪。

如果串个全自动电子配线架，网管的担心整个就是个加倍。

实际上，目前的几种电子配线架都是与网路传输链接严格分离开的。

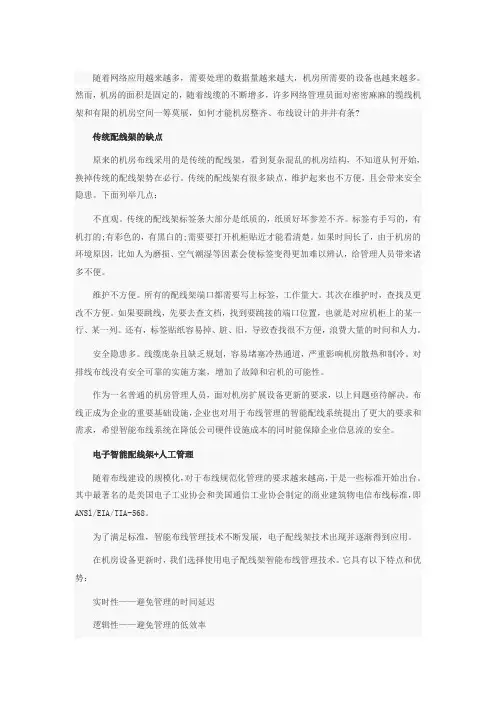

随着网络应用越来越多，需要处理的数据量越来越大，机房所需要的设备也越来越多。

然而，机房的面积是固定的，随着线缆的不断增多，许多网络管理员面对密密麻麻的缆线机架和有限的机房空间一筹莫展，如何才能机房整齐、布线设计的井井有条?传统配线架的缺点原来的机房布线采用的是传统的配线架，看到复杂混乱的机房结构，不知道从何开始，换掉传统的配线架势在必行。

传统的配线架有很多缺点，维护起来也不方便，且会带来安全隐患。

下面列举几点：不直观。

传统的配线架标签条大部分是纸质的，纸质好坏参差不齐。

标签有手写的，有机打的;有彩色的，有黑白的;需要要打开机柜贴近才能看清楚。

如果时间长了，由于机房的环境原因，比如人为磨损、空气潮湿等因素会使标签变得更加难以辨认，给管理人员带来诸多不便。

维护不方便。

所有的配线架端口都需要写上标签，工作量大。

其次在维护时，查找及更改不方便。

如果要跳线，先要去查文档，找到要跳接的端口位置，也就是对应机柜上的某一行、某一列。

还有，标签贴纸容易掉、脏、旧，导致查找很不方便，浪费大量的时间和人力。

安全隐患多。

线缆庞杂且缺乏规划，容易堵塞冷热通道，严重影响机房散热和制冷。

对排线布线没有安全可靠的实施方案，增加了故障和宕机的可能性。

作为一名普通的机房管理人员，面对机房扩展设备更新的要求，以上问题亟待解决。

布线正成为企业的重要基础设施，企业也对用于布线管理的智能配线系统提出了更大的要求和需求，希望智能布线系统在降低公司硬件设施成本的同时能保障企业信息流的安全。

电子智能配线架+人工管理随着布线建设的规模化，对于布线规范化管理的要求越来越高，于是一些标准开始出台。

其中最著名的是美国电子工业协会和美国通信工业协会制定的商业建筑物电信布线标准，即ANSl/EIA/TIA-568。

为了满足标准，智能布线管理技术不断发展，电子配线架技术出现并逐渐得到应用。

在机房设备更新时，我们选择使用电子配线架智能布线管理技术。

它具有以下特点和优势：实时性——避免管理的时间延迟逻辑性——避免管理的低效率集中性——避免人力资源的过多投入安全性——侦测非法设备的侵入电子配线架智能布线系统将传统布线系统与智能管理联系在一起，通过电子配线架智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实施信息进行处理，用户通过查询管理系统，便可以随时了解布线系统的最新结构。

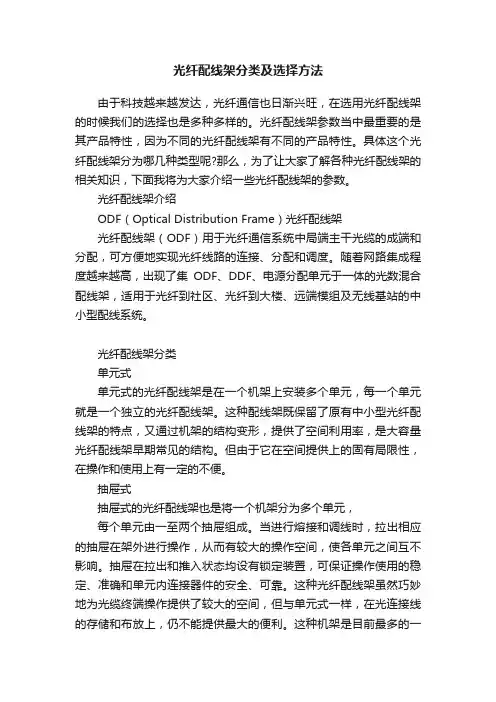

光纤配线架分类及选择方法由于科技越来越发达，光纤通信也日渐兴旺，在选用光纤配线架的时候我们的选择也是多种多样的。

光纤配线架参数当中最重要的是其产品特性，因为不同的光纤配线架有不同的产品特性。

具体这个光纤配线架分为哪几种类型呢?那么，为了让大家了解各种光纤配线架的相关知识，下面我将为大家介绍一些光纤配线架的参数。

光纤配线架介绍ODF（Optical Distribution Frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

随着网路集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到社区、光纤到大楼、远端模组及无线基站的中小型配线系统。

光纤配线架分类单元式单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。

这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。

但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。

抽屉式抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。

当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。

抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。

这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供最大的便利。

这种机架是目前最多的一种形式。

模组式模组式结构是把光纤配线架分成多种功能模组，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模组中完成，这些模组可以根据需要组合安装到一个公用的机架内。

这种结构可提供最大的灵活性，较好地满足通信网路的需要。

推出的模组式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便;另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。

电子配线架常用知识点总结1. 电子配线架的基本组成电子配线架通常由配线模块、连接模块、配线管理模块、接地模块和其他配件组成。

配线模块主要用于连接不同设备之间的电缆，并提供电缆的管理和保护功能。

连接模块用于连接配线模块和设备，实现信号传输。

配线管理模块用于管理电缆的布局和标识，方便后期维护和管理。

接地模块用于确保整个配线架的接地性能，保证系统的安全性。

其他配件包括安装支架、标识系统等。

2. 电子配线架的类型电子配线架根据其功能和用途的不同，可以分为多种类型，如电话配线架、网络配线架、数据配线架等。

电话配线架主要用于接入电话线路，网络配线架用于接入网络设备，数据配线架用于接入数据传输设备。

此外，还有一些混合类型的配线架，可以满足不同系统的需求。

3. 电子配线架的安装电子配线架的安装需要遵循一定的规范和标准，确保系统的稳定性和安全性。

在安装过程中，需要考虑配线架的位置、布局、连接方法等因素。

同时，要确保配线架与其他设备的连接正确，并且配线架的接地性能良好。

4. 电子配线架的维护电子配线架在使用过程中需要进行定期的维护和保养，以确保其正常运行和安全性。

维护工作主要包括检查配线架的连接状态、清理配线架的灰尘和杂物、更换损坏的配件等。

此外，还需要对配线架的接地系统进行检查和测试，确保系统的接地性能良好。

5. 电子配线架的标识和管理在使用电子配线架的过程中，需要对配线架进行标识和管理，以便后期的维护和管理工作。

标识工作主要包括对不同设备和电缆进行编号和标识，便于对系统进行识别和管理。

管理工作主要包括对配线架的连接状态、布局和配置进行记录和管理，以确保系统的稳定性和安全性。

6. 电子配线架的故障排除在使用过程中，电子配线架可能会出现各种故障，如连接故障、线缆故障、设备故障等。

对于这些故障，需要进行及时的排除和修复。

在排除故障时，需要对配线架进行逐步检查，找出故障原因，并进行修复。

总之，电子配线架是电子通信系统中一个非常重要的设备，掌握电子配线架的常用知识点对于提高通信系统的稳定性和可靠性有着重要的意义。

康普超五类配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互边或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。

配线架一般分为数据网络配线架和110语音配线架两种。

1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。

结构上看数据配线架有固定端口配线架和模块化配线架两种结构。

固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。

模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。

2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。

110配线架有25对、50对、100对、300对多种规格。

110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。

这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。

110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。

（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。

康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

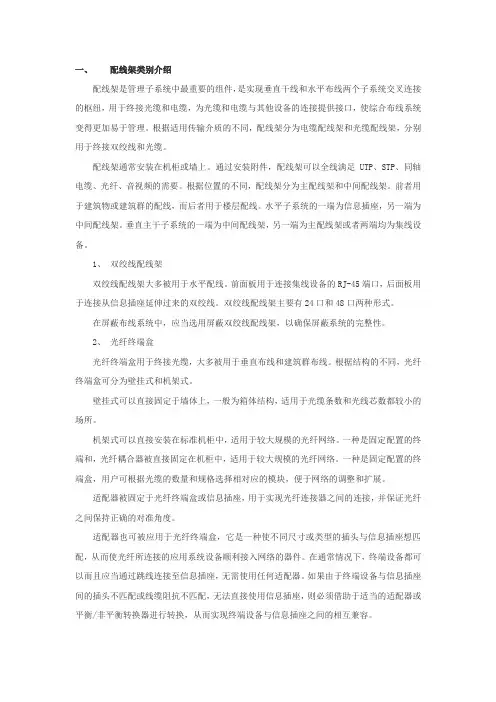

一、配线架类别介绍配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽，用于终接光缆和电缆，为光缆和电缆与其他设备的连接提供接口，使综合布线系统变得更加易于管理。

根据适用传输介质的不同，配线架分为电缆配线架和光缆配线架，分别用于终接双绞线和光缆。

配线架通常安装在机柜或墙上。

通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。

根据位置的不同，配线架分为主配线架和中间配线架。

前者用于建筑物或建筑群的配线，而后者用于楼层配线。

水平子系统的一端为信息插座，另一端为中间配线架。

垂直主干子系统的一端为中间配线架，另一端为主配线架或者两端均为集线设备。

1、双绞线配线架双绞线配线架大多被用于水平配线。

前面板用于连接集线设备的RJ-45端口，后面板用于连接从信息插座延伸过来的双绞线。

双绞线配线架主要有24口和48口两种形式。

在屏蔽布线系统中，应当选用屏蔽双绞线配线架，以确保屏蔽系统的完整性。

2、光纤终端盒光纤终端盒用于终接光缆，大多被用于垂直布线和建筑群布线。

根据结构的不同，光纤终端盒可分为壁挂式和机架式。

壁挂式可以直接固定于墙体上，一般为箱体结构，适用于光缆条数和光线芯数都较小的场所。

机架式可以直接安装在标准机柜中，适用于较大规模的光纤网络。

一种是固定配置的终端和，光纤耦合器被直接固定在机柜中，适用于较大规模的光纤网络。

一种是固定配置的终端盒，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

适配器被固定于光纤终端盒或信息插座，用于实现光纤连接器之间的连接，并保证光纤之间保持正确的对准角度。

适配器也可被应用于光纤终端盒，它是一种使不同尺寸或类型的插头与信息插座想匹配，从而使光纤所连接的应用系统设备顺利接入网络的器件。

在通常情况下，终端设备都可以而且应当通过跳线连接至信息插座，无需使用任何适配器。

如果由于终端设备与信息插座间的插头不匹配或线缆阻抗不匹配，无法直接使用信息插座，则必须借助于适当的适配器或平衡/非平衡转换器进行转换，从而实现终端设备与信息插座之间的相互兼容。

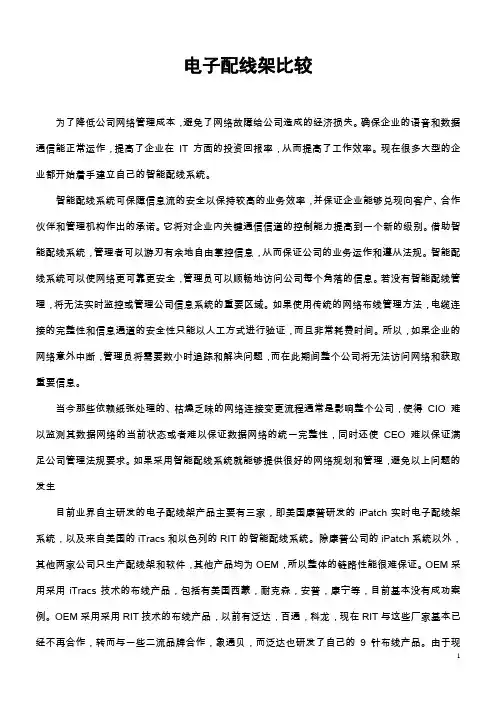

电子配线架比较为了降低公司网络管理成本，避免了网络故障给公司造成的经济损失。

确保企业的语音和数据通信能正常运作，提高了企业在 IT 方面的投资回报率，从而提高了工作效率。

现在很多大型的企业都开始着手建立自己的智能配线系统。

智能配线系统可保障信息流的安全以保持较高的业务效率，并保证企业能够兑现向客户、合作伙伴和管理机构作出的承诺。

它将对企业内关键通信信道的控制能力提高到一个新的级别。

借助智能配线系统，管理者可以游刃有余地自由掌控信息，从而保证公司的业务运作和遵从法规。

智能配线系统可以使网络更可靠更安全，管理员可以顺畅地访问公司每个角落的信息。

若没有智能配线管理，将无法实时监控或管理公司信息系统的重要区域。

如果使用传统的网络布线管理方法，电缆连接的完整性和信息通道的安全性只能以人工方式进行验证，而且非常耗费时间。

所以，如果企业的网络意外中断，管理员将需要数小时追踪和解决问题，而在此期间整个公司将无法访问网络和获取重要信息。

当今那些依赖纸张处理的、枯燥乏味的网络连接变更流程通常是影响整个公司，使得 CIO 难以监测其数据网络的当前状态或者难以保证数据网络的统一完整性，同时还使 CEO 难以保证满足公司管理法规要求。

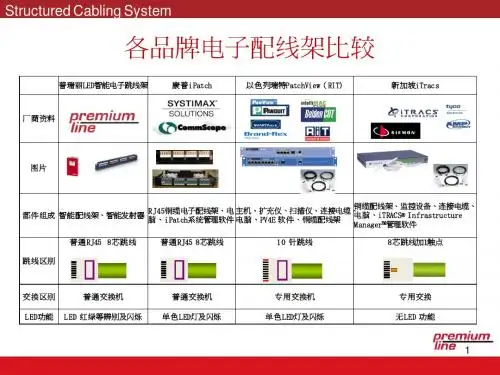

如果采用智能配线系统就能够提供很好的网络规划和管理，避免以上问题的发生目前业界自主研发的电子配线架产品主要有三家，即美国康普研发的iPatch实时电子配线架系统，以及来自美国的iTracs和以色列的RIT的智能配线系统。

除康普公司的iPatch系统以外，其他两家公司只生产配线架和软件，其他产品均为OEM，所以整体的链路性能很难保证。

OEM采用采用iTracs技术的布线产品，包括有美国西蒙，耐克森，安普，康宁等，目前基本没有成功案例。

OEM采用采用RIT技术的布线产品，以前有泛达，百通，科龙，现在RIT与这些厂家基本已经不再合作，转而与一些二流品牌合作，象通贝，而泛达也研发了自己的9针布线产品。
