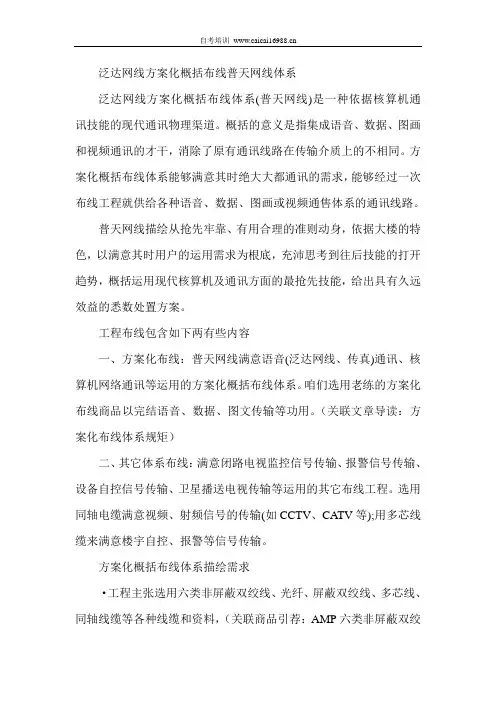

泛达网线方案化概括布线普天网线体系泛达网线方案化概括布线体系(普天网线)是一种依据核算机通讯技能的现代通讯物理渠道。

概括的意义是指集成语音、数据、图画和视频通讯的才干，消除了原有通讯线路在传输介质上的不相同。

方案化概括布线体系能够满意其时绝大大都通讯的需求，能够经过一次布线工程就供给各种语音、数据、图画或视频通售体系的通讯线路。

普天网线描绘从抢先牢靠、有用合理的准则动身，依据大楼的特色，以满意其时用户的运用需求为根底，充沛思考到往后技能的打开趋势，概括运用现代核算机及通讯方面的最抢先技能，给出具有久远效益的悉数处置方案。

工程布线包含如下两有些内容一、方案化布线：普天网线满意语音(泛达网线、传真)通讯、核算机网络通讯等运用的方案化概括布线体系。

咱们选用老练的方案化布线商品以完结语音、数据、图文传输等功用。

（关联文章导读：方案化布线体系规矩）二、其它体系布线：满意闭路电视监控信号传输、报警信号传输、设备自控信号传输、卫星播送电视传输等运用的其它布线工程。

选用同轴电缆满意视频、射频信号的传输(如CCTV、CATV等);用多芯线缆来满意楼宇自控、报警等信号传输。

方案化概括布线体系描绘需求·工程主张选用六类非屏蔽双绞线、光纤、屏蔽双绞线、多芯线、同轴线缆等各种线缆和资料，（关联商品引荐：AMP六类非屏蔽双绞线）应悉数契合国家消防防火需求。

·大厦的布线描绘和施行，应契合国家、国际上相应的规范和规范需求。

·布线体系描绘应满意如今和将来的各种运用的需求，应安稳牢靠。

·各体系布线选用的传输介质、衔接器件、设备及配件，可互联(或替换)，使整个工程具有较强的一同性、互联性和兼容性。

·应活跃运用最新的、老练的商品。

·全体和子体系的方案、普天网线方案明晰明晰。

方案化概括布线体系描绘准则·规范化：泛达网线选用国际、国家最新的规范和规范来描绘、施工和测验体系，应选用契合最新国际、国家规范、得到国际权威组织认证的商品。

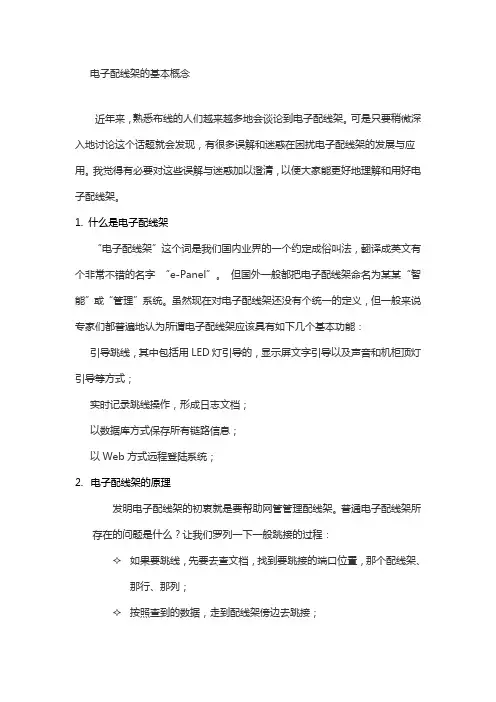

电子配线架的基本概念近年来，熟悉布线的人们越来越多地会谈论到电子配线架。

可是只要稍微深入地讨论这个话题就会发现，有很多误解和迷惑在困扰电子配线架的发展与应用。

我觉得有必要对这些误解与迷惑加以澄清，以便大家能更好地理解和用好电子配线架。

1. 什么是电子配线架“电子配线架”这个词是我们国内业界的一个约定成俗叫法，翻译成英文有个非常不错的名字“e-Panel”。

但国外一般都把电子配线架命名为某某“智能”或“管理”系统。

虽然现在对电子配线架还没有个统一的定义，但一般来说专家们都普遍地认为所谓电子配线架应该具有如下几个基本功能：引导跳线，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式；实时记录跳线操作，形成日志文档；以数据库方式保存所有链路信息；以Web方式远程登陆系统；2.电子配线架的原理发明电子配线架的初衷就是要帮助网管管理配线架。

普通电子配线架所存在的问题是什么？让我们罗列一下一般跳接的过程：✧如果要跳线，先要去查文档，找到要跳接的端口位置，那个配线架、那行、那列；✧按照查到的数据，走到配线架傍边去跳接；✧跳接好后要验证一下网络链路是否畅通；✧确认无误后，要做跳接记录，更新数据库。

在上述的过程中前三个是躲不过去过程，唯独最后一个过程虽然重要但是经常被忽视。

有很多单位的网管觉得反正网络通了就行了，懒得再去做记录。

这样做的结果经常是一旦这个网管不在了，链路关系数据库就变成了天书，没人能搞得明白了。

所以电子配线架的第一个任务，也是最核心的功能就是全监视。

也就是说，只要有人动跳线，电子配线架就应该马上探测到，并把新的链接关系自动地记录下来并更新到链接数据库里。

目前市面上主要有两种方式来完成这种探测，第一种是碰触式探测，这种方法是在电子配线架上的RJ-45模块上安装上一个碰触开关，一旦跳线插到模块里就会碰触到这个开关。

这个开关通过电路会通知系统，这个模块有跳线插进来了。

另一种方法比较复杂，称之为第9针式探测。

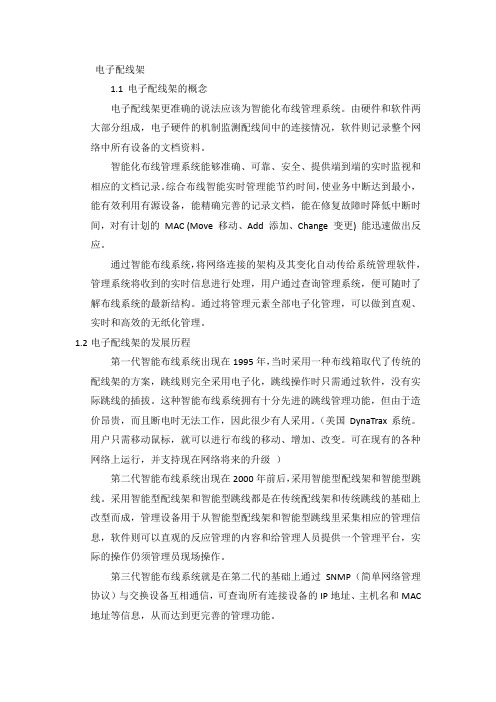

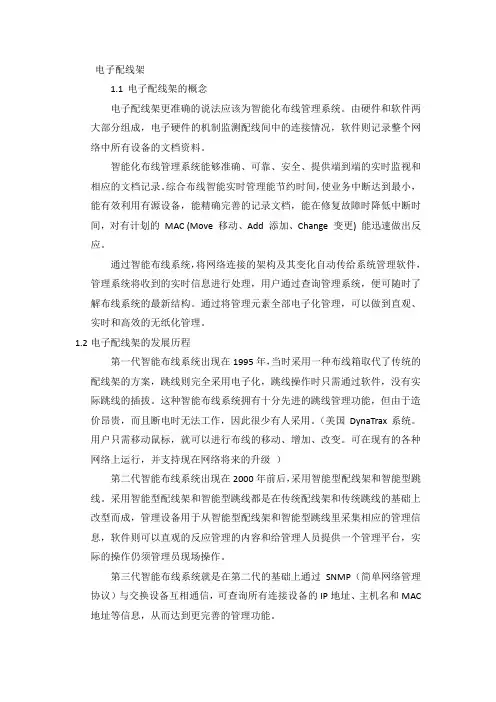

电子配线架1.1电子配线架的概念电子配线架更准确的说法应该为智能化布线管理系统。

由硬件和软件两大部分组成，电子硬件的机制监测配线间中的连接情况，软件则记录整个网络中所有设备的文档资料。

智能化布线管理系统能够准确、可靠、安全、提供端到端的实时监视和相应的文档记录。

综合布线智能实时管理能节约时间，使业务中断达到最小，能有效利用有源设备，能精确完善的记录文档，能在修复故障时降低中断时间，对有计划的MAC (Move 移动、Add 添加、Change 变更) 能迅速做出反应。

通过智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实时信息进行处理，用户通过查询管理系统，便可随时了解布线系统的最新结构。

通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。

1.2电子配线架的发展历程第一代智能布线系统出现在1995年，当时采用一种布线箱取代了传统的配线架的方案，跳线则完全采用电子化，跳线操作时只需通过软件，没有实际跳线的插拔。

这种智能布线系统拥有十分先进的跳线管理功能，但由于造价昂贵，而且断电时无法工作，因此很少有人采用。

（美国DynaTrax系统。

用户只需移动鼠标，就可以进行布线的移动、增加、改变。

可在现有的各种网络上运行，并支持现在网络将来的升级）第二代智能布线系统出现在2000年前后，采用智能型配线架和智能型跳线。

采用智能型配线架和智能型跳线都是在传统配线架和传统跳线的基础上改型而成，管理设备用于从智能型配线架和智能型跳线里采集相应的管理信息，软件则可以直观的反应管理的内容和给管理人员提供一个管理平台，实际的操作仍须管理员现场操作。

第三代智能布线系统就是在第二代的基础上通过SNMP（简单网络管理协议）与交换设备互相通信，可查询所有连接设备的IP地址、主机名和MAC 地址等信息，从而达到更完善的管理功能。

1.3电子配线架功能及特点基本功能引导跳线。

包括用LED灯引导，显示屏文字引导以及声音和机柜顶灯引导等方式；实时记录跳线操作，形成日志文档。

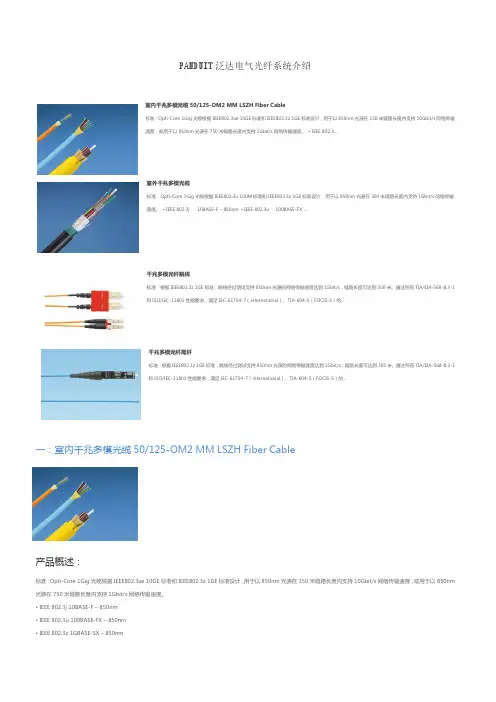

PANDUIT泛达电气光纤系统介绍室内千兆多模光缆50/125-OM2 MM LSZH Fiber Cable标准：Opti-Core 1Gig光缆根据IEEE802.3ae 10GE标准和IEEE802.3z 1GE标准设计，用于以850nm光源在150米链路长度内支持10Gbit/s网络传输速度，或用于以850nm光源在750米链路长度内支持1Gbit/s网络传输速度。

• IEEE 802.3...室外千兆多模光缆标准：Opti-Core 1Gig光缆根据IEEE802.3u 100M标准和IEEE802.3z 1GE标准设计，用于以850nm光源在300米链路长度内支持1Gbit/s网络传输速度。

• IEEE 802.3j 10BASE-F – 850nm • IEEE 802.3u 100BASE-FX ...千兆多模光纤跳线标准：根据IEEE802.3z 1GE标准，跳线经过测试支持850nm光源的网络传输速度达到1Gbit/s，链路长度可达到300米。

通过所有TIA/EIA-568-B.3-1和ISO/IEC-11801性能要求，满足IEC-61754-7（international）、TIA-604-5（FOCIS-5）的...千兆多模光纤尾纤标准：根据IEEE802.3z 1GE标准，跳线经过测试支持850nm光源的网络传输速度达到1Gbit/s，链路长度可达到300米。

通过所有TIA/EIA-568-B.3-1和ISO/IEC-11801性能要求，满足IEC-61754-7（international）、TIA-604-5（FOCIS-5）的...一：室内千兆多模光缆50/125-OM2 MM LSZH Fiber Cable产品概述：标准：Opti-Core 1Gig光缆根据IEEE802.3ae 10GE标准和IEEE802.3z 1GE标准设计，用于以850nm光源在150米链路长度内支持10Gbit/s网络传输速度，或用于以850nm 光源在750米链路长度内支持1Gbit/s网络传输速度。

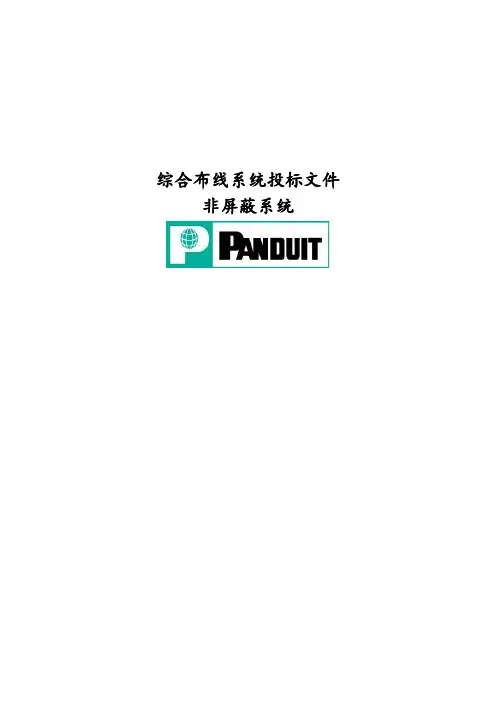

综合布线系统投标文件非屏蔽系统目录一、综合布线系统概述 ------------------------------------------------------- ３1.1 结构化布线系统设计原则------------------------------------------- ３1.2 结构化布线系统优势 ---------------------------------------------- ４1.3 结构化布线系统的组成 -------------------------------------------- ５1.4 传统布线存在的问题 ---------------------------------------------- ７1.5 采用国际标准的结构化布线系统的优势------------------------------- ７二、美国泛达公司结构化布线产品的特点---------------------------------------- ８2.1 美国泛达公司的优势 ---------------------------------------------- ８2.2 美国泛达公司结构化产品概述------------------------------------- １７三、综合布线系统方案设计-------------------------------------------------- ３４3.1 综合布线系统设计范围 ------------------------------------------ ３４3.2 综合布线系统的设计依据----------------------------------------- ３４国际标准 ---------------------------------------------------------- ３４安装与设计规范 ---------------------------------------------------- ３５3.3 工程概况 ------------------------------------------------------ ３５3.4 工程综合布线系统技术特点--------------------------------------- ３５3.4.1 技术先进性----------------------------------------------- ３６3.4.2 可靠性、稳定性、安全性----------------------------------- ３７3.4.3 可扩展性------------------------------------------------- ３７3.4.4 灵活方便性，美观实用------------------------------------- ３８3.4.5 系统设计及设备配置、选型的合理性------------------------- ３９3.4.6 系统兼容性----------------------------------------------- ３９四、综合布线系统详细设计-------------------------------------------------- ４０4.1 工作区子系统 ------------------------------------- 错误!未定义书签。

电子配线架常用知识点总结1. 电子配线架的基本组成电子配线架通常由配线模块、连接模块、配线管理模块、接地模块和其他配件组成。

配线模块主要用于连接不同设备之间的电缆，并提供电缆的管理和保护功能。

连接模块用于连接配线模块和设备，实现信号传输。

配线管理模块用于管理电缆的布局和标识，方便后期维护和管理。

接地模块用于确保整个配线架的接地性能，保证系统的安全性。

其他配件包括安装支架、标识系统等。

2. 电子配线架的类型电子配线架根据其功能和用途的不同，可以分为多种类型，如电话配线架、网络配线架、数据配线架等。

电话配线架主要用于接入电话线路，网络配线架用于接入网络设备，数据配线架用于接入数据传输设备。

此外，还有一些混合类型的配线架，可以满足不同系统的需求。

3. 电子配线架的安装电子配线架的安装需要遵循一定的规范和标准，确保系统的稳定性和安全性。

在安装过程中，需要考虑配线架的位置、布局、连接方法等因素。

同时，要确保配线架与其他设备的连接正确，并且配线架的接地性能良好。

4. 电子配线架的维护电子配线架在使用过程中需要进行定期的维护和保养，以确保其正常运行和安全性。

维护工作主要包括检查配线架的连接状态、清理配线架的灰尘和杂物、更换损坏的配件等。

此外，还需要对配线架的接地系统进行检查和测试，确保系统的接地性能良好。

5. 电子配线架的标识和管理在使用电子配线架的过程中，需要对配线架进行标识和管理，以便后期的维护和管理工作。

标识工作主要包括对不同设备和电缆进行编号和标识，便于对系统进行识别和管理。

管理工作主要包括对配线架的连接状态、布局和配置进行记录和管理，以确保系统的稳定性和安全性。

6. 电子配线架的故障排除在使用过程中，电子配线架可能会出现各种故障，如连接故障、线缆故障、设备故障等。

对于这些故障，需要进行及时的排除和修复。

在排除故障时，需要对配线架进行逐步检查，找出故障原因，并进行修复。

总之，电子配线架是电子通信系统中一个非常重要的设备，掌握电子配线架的常用知识点对于提高通信系统的稳定性和可靠性有着重要的意义。

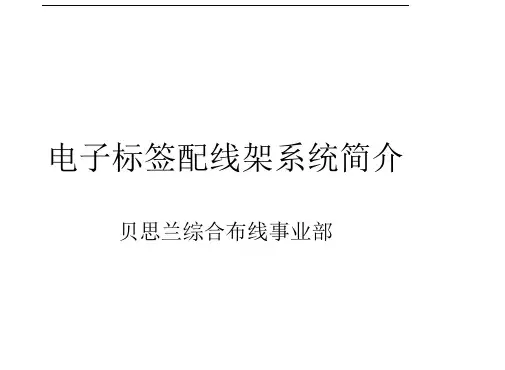

电子标签配线架系统简介贝思兰综合布线事业部1、电子标签配线架基于贝思兰标准配线架(T00024)改进而来；具备贝思兰标准配线架所有的优点：通用性、可维护性等；可选配模块均为贝思兰标准模块，保证兼容性；每个电子标签配线架附带一根专用数据跳线(用于跳接电子配线架控制器来实现液晶屏的供电及数据显示)。

标准电子标签配线架(T00024)简易型电子标签配线架(T00024E)电子标签配线架图解标准型电子标签配线架图解-- 简易型电子标签配线架图解静音滑轨2、电子标签配线架控制器•通过专用的数据跳线与电子标签配线架联接；•控制器能控制10个电子标签配线架，并存储其数据，断电数据依然能保存；•与贝思兰综合布线软件实现数据同步；•设备通过RJ45接口联入相关网络，现实与贝思兰综合布线管理软件进行数据同步；•为有源设备；•尺寸为标准1HU,能应用于普通机柜。

电子标签配线架控制器——工作状态3、贝思兰综合布线管理软件采用三层C/S结构：数据库服务器一应用服务器——客户端；严格划分不同的权限，力求满足于客户多样的管理需求；大量采用图形化的界面，降低用户对系统的陌生感。

机柜•演示项目TNT CHINA有fe»连按无限忠想与成功布饯代歼当用用尸:乐饭飙芍圻斂门:拓紅m直爼BESTLAN I大桜HWER15*®#（crvin〃D）”目•o欣•①倍J8砸及邂5•(3诒g及材靛autiStt:司智i«-◎ le^^CTJBD.'FDi• ©询•电子标签配线架系统中使用的模块，为贝思兰标准系列模块。

实现高兼容!•黑蠶器叢算蠶黠愛为贝思兰标准跳线,无需特别订制!实1、电子标签配线架系统的构成: •硬件部分：根据机柜的实际安排，安装上电子标签配线架及控制器；•使用专用数据跳线綁為蠶嘩架•可选用理线架对专用跳线进行理线处理，使之更美观；•使用常规超五类/六类/增强六类数据跳线，使控制器通过交扌奂机连接入相矣网谿。

泛达以太网供电配线架实现大网络融合
佚名

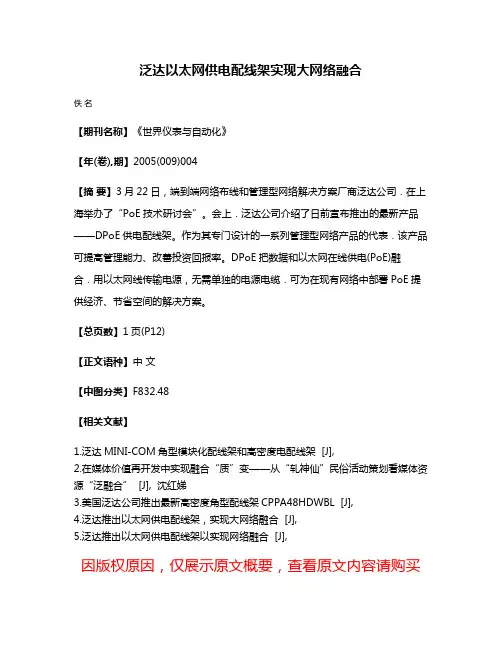

【期刊名称】《世界仪表与自动化》
