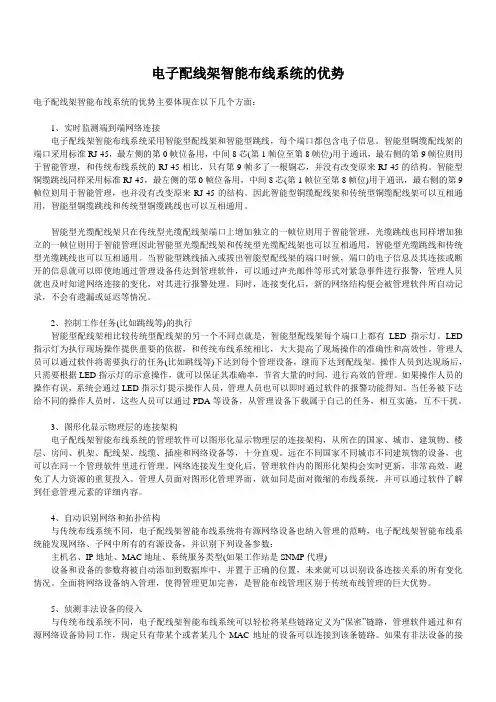

电子配线架智能布线系统的优势电子配线架智能布线系统的优势主要体现在以下几个方面：1、实时监测端到端网络连接电子配线架智能布线系统采用智能型配线架和智能型跳线，每个端口都包含电子信息。
智能型铜缆配线架的端口采用标准RJ-45，最左侧的第0帧位备用，中间8芯(第1帧位至第8帧位)用于通讯，最右侧的第9帧位则用于智能管理，和传统布线系统的RJ-45相比，只有第9帧多了一根铜芯，并没有改变原来RJ-45的结构。
智能型铜缆跳线同样采用标准RJ-45，最左侧的第0帧位备用，中间8芯(第1帧位至第8帧位)用于通讯，最右侧的第9帧位则用于智能管理，也并没有改变原来RJ-45的结构。
因此智能型铜缆配线架和传统型铜缆配线架可以互相通用，智能型铜缆跳线和传统型铜缆跳线也可以互相通用。
智能型光缆配线架只在传统型光缆配线架端口上增加独立的一帧位则用于智能管理，光缆跳线也同样增加独立的一帧位则用于智能管理因此智能型光缆配线架和传统型光缆配线架也可以互相通用，智能型光缆跳线和传统型光缆跳线也可以互相通用。
当智能型跳线插入或拔出智能型配线架的端口时候，端口的电子信息及其连接或断开的信息就可以即使地通过管理设备传达到管理软件，可以通过声光邮件等形式对紧急事件进行报警，管理人员就也及时知道网络连接的变化，对其进行报警处理。
同时，连接变化后，新的网络结构便会被管理软件所自动记录，不会有遗漏或延迟等情况。
2、控制工作任务(比如跳线等)的执行智能型配线架相比较传统型配线架的另一个不同点就是，智能型配线架每个端口上都有LED指示灯。
LED 指示灯为执行现场操作提供重要的依据，和传统布线系统相比，大大提高了现场操作的准确性和高效性。
管理人员可以通过软件将需要执行的任务(比如跳线等)下达到每个管理设备，继而下达到配线架。
操作人员到达现场后，只需要根据LED指示灯的示意操作，就可以保证其准确率，节省大量的时间，进行高效的管理。
如果操作人员的操作有误，系统会通过LED指示灯提示操作人员，管理人员也可以即时通过软件的报警功能得知。

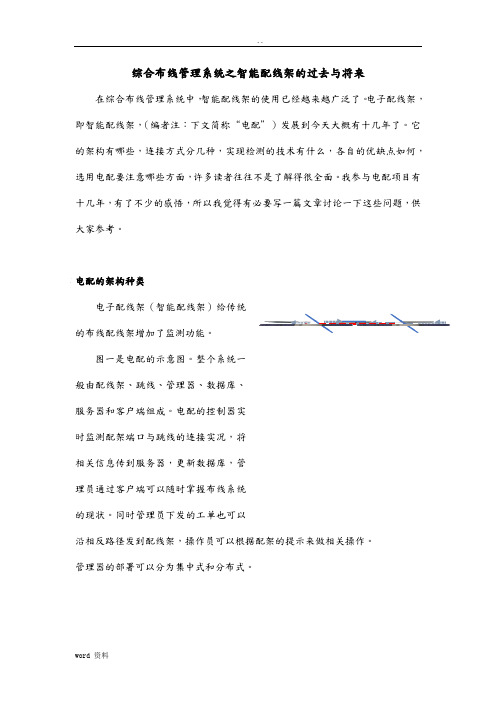

综合布线管理系统之智能配线架的过去与将来在综合布线管理系统中，智能配线架的使用已经越来越广泛了。
电子配线架，即智能配线架，（编者注：下文简称“电配”）发展到今天大概有十几年了。
它的架构有哪些，连接方式分几种，实现检测的技术有什么，各自的优缺点如何，选用电配要注意哪些方面，许多读者往往不是了解得很全面。
我参与电配项目有十几年，有了不少的感悟，所以我觉得有必要写一篇文章讨论一下这些问题，供大家参考。
电配的架构种类电子配线架（智能配线架）给传统的布线配线架增加了监测功能。
图一是电配的示意图。
整个系统一般由配线架、跳线、管理器、数据库、服务器和客户端组成。
电配的控制器实时监测配架端口与跳线的连接实况，将相关信息传到服务器，更新数据库，管理员通过客户端可以随时掌握布线系统的现状。
同时管理员下发的工单也可以沿相反路径发到配线架，操作员可以根据配架的提示来做相关操作。
管理器的部署可以分为集中式和分布式。
集中式管理架构早期的电配（智能配线架）主要采用集中式管理架构（如图二所示），每个相邻的配线架都接到一个管理扫描器，然后所有的管理扫描器都上联并汇总至中央管理器统一控制。
集中式控制存在单点故障，如果中央管理器发生故障，整个电子配线架系统的检测功能就瘫痪了，系统可靠性较低，也不符合A/B级机房对冗余的控制。
混合式管理架构为了解决上述问题，电配系统的控制发展到第二阶段，即集中+分布式控制。
也就是几个或几十个相邻的电子配线架联结到一个控制器，各控制器再分别上联到服务器。
整个系统的可靠性比集中式有了较大提高，但仍然存在控制器这一故障点，一旦控制器发生故障，一个或几个机柜配线架的检测功能就瘫痪了。
分布式管理架构为了进一步提高可靠性，分布式管理架构应运而生。
分布式管理的架构如图一所示，每个配线架都独立配置一个管理器。
管理器实时监测所属电子配线架（智能配线架）的运行状态和跳线的跳接变化，上传配架信息或下派工单。
管理器通过各自独立的网络链路连接到服务器。
综合布线管理系统-用户手册综合布线管理系统-用户手册1. 系统概述1.1 系统介绍1.2 功能特点1.3 系统结构图2. 系统安装与配置2.1 硬件要求2.2 软件安装步骤2.3 系统配置参数说明3. 用户注册与登录3.1 注册新用户3.2 用户登录与密码重置4. 综合布线管理4.1 机房信息管理4.1.1 添加机房信息4.1.2 编辑机房信息 4.1.3 删除机房信息 4.2 设备信息管理4.2.1 添加设备信息 4.2.2 编辑设备信息 4.2.3 删除设备信息 4.3 布线管理4.3.1 添加布线信息 4.3.2 编辑布线信息4.3.3 删除布线信息5. 设备状态监控5.1 实时监控设备状态 5.2 告警信息处理5.2.1 查看告警信息 5.2.2 处理告警信息5.2.3 告警信息统计6. 报表与统计6.1 设备统计报表 6.1.1 设备数量统计 6.1.2 设备型号统计 6.2 布线情况统计 6.2.1 布线长度统计6.2.2 布线类型统计7. 系统设置7.1 用户管理7.1.1 添加用户7.1.2 编辑用户信息 7.1.3 删除用户7.2 角色管理7.2.1 添加角色7.2.2 编辑角色信息 7.2.3 删除角色7.3 权限管理7.3.1 分配角色权限7.3.2 查看权限列表8. 常见问题解答8.1 系统无法正常启动8.2 设备无法连接到系统附件：1. 用户手册电子版2. 安装包文件法律名词及注释：1. 用户：指使用综合布线管理系统的个人或者组织。
2. 机房：指存放网络设备的专用房间。
3. 布线：指网络设备之间用于传输信号和数据的线缆连接。
4. 设备：指用于传输、处理和存储数据的网络设备。
5. 告警信息：指系统检测到的设备故障、网络中断等异常情况所产生的警告信息。
6. 报表与统计：指通过系统的关于设备数量、设备型号、布线情况等相关数据的分析报告。
7. 系统设置：指综合布线管理系统的相关参数设置和权限管理。
DiCs 智能布线管理系统卓现在瞰未来创思网络创思网络关于创思(About TREX)TREX NETWORKS创思网络成立于2009年。
致力于高端科技信息化产品的设计、研发、生产、销售和市场推广等，旗下拥有自主知识产权和商标的产品，DiCs为2009年向市场推广的行业内技术领先的智能布线系统。
创思网络（TREX）是智能化综合布线管理技术的绝对领导企业。
致力于打造全球信赖的智能化综合布线方案。
常规布线系统的“缺憾和问题”链路管理混乱IP地址？MAC地址？主机名？链路信息？Sorry,I don’t know信息安全全面系统的资产管理网络管理无对应关系创思（TREX）智能布线管理系统，能给用户带来前所未有的综合布线体验。
系统化管理、异常告警、故障排查、引导操作、资产管理、信息安全、高效便捷智能布线系统物理架构图(TREX Physical architecture)创思网络TREX NETWORKS产品概述(Product Overview)创思网络TREX NETWORKS⏹智能布线管理系统通过与硬件配套结合，对布线系统实现信息记录、自动监测、异常提示、操作引导、统一管理⏹B/S架构系统软件基于B/S系统架构设计，浏览器远程登陆访问⏹数据库本管理系统采用第三方数据库MySQL，数据稳定、使用简单方便24个RJ45端口+1个管理端口端口配置LED指示灯一体式智能铜缆配线架24个RJ45端口+1个管理端口端口配置LED指示灯模块化智能铜缆配线架24个智能LC端口（共48芯）+1个管理端口端口配置LED指示灯智能光纤配线架IMU 智能管理单元是DiCs 系统唯一有源设备，负责采集下连的智能配线架信息，并以数据打包形式将所采集到的数据上传到服务器端，由DiCs 管理软件处理。
IMU 智能管理单元既可以直接下行连接智能配线架，也可以扩展连接其它IMU 管理单元设备。
系统唯一有源设备 IP 地址管理可级联设置一体式六类智能跳线一体式六类智能跳线提供高于TIA/EIACat6标准的传输性能。
智能布线管理系统简介智能布线管理系统是一种利用先进的技术手段和设备来实现对布线网络的智能化管理和优化的系统。
它通过集成各类传感器、数据采集设备以及调度控制装置等关键组件，实现对整个布线网络的实时监控、故障定位和远程管理。
一、智能布线管理系统的概述智能布线管理系统是在传统布线系统的基础上进行升级和改造的，它以提高网络运行效率、减少维护成本为目标，通过自动化技术和信息化手段，实现对布线网络的全面管理和智能化运维。
该系统通过对网络设备进行监测和管理，能够快速定位和解决布线故障，提高网络的稳定性和可用性。
二、智能布线管理系统的功能1. 实时监控功能：智能布线管理系统能够实时监测布线网络的运行状态，包括网络的连接状态、传输速率、信号质量等参数。
一旦出现异常情况，系统能够实时报警并进行故障定位，提高故障处理的效率和准确性。
2. 故障定位功能：系统可以通过完成对各个节点设备的数据采集和分析，精确定位故障的具体位置。
同时，系统还能够通过智能算法对故障进行判断和诊断，提供详细的故障诊断报告，以便维护人员能够及时进行故障处理。
3. 远程管理功能：智能布线管理系统具备远程管理的能力，可以实现对布线网络的远程监控和管理。
这样一来，不论维护人员身在何处，都能够迅速地了解布线网络的运行情况，并可以通过远程操作进行网络设置和故障处理，提高了管理的灵活性和效率。
4. 统计分析功能：系统能够对布线网络的各项参数进行统计和分析，为网络运维提供科学有效的数据支持。
通过对网络数据的分析，系统可以帮助管理员发现网络瓶颈、优化网络结构，提高网络的整体性能。
三、智能布线管理系统的应用领域智能布线管理系统广泛应用于各行各业的网络环境，特别是对于那些对网络运行稳定性要求较高的行业具有重要的实际意义。
1. 数据中心：在数据中心中，智能布线管理系统可以实时监控和管理各个服务器机房的布线网络，从而提高数据中心整体的运行效率和可靠性。
2. 金融行业：在金融行业，智能布线管理系统可以帮助银行、证券公司等金融机构进行网络管理和监控，提高交易系统的稳定性和可用性。

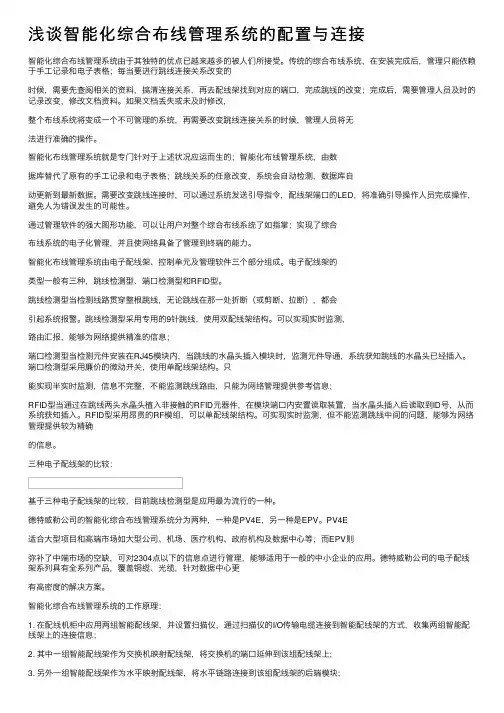

浅谈智能化综合布线管理系统的配置与连接智能化综合布线管理系统由于其独特的优点已越来越多的被⼈们所接受。
传统的综合布线系统，在安装完成后，管理只能依赖于⼿⼯记录和电⼦表格；每当要进⾏跳线连接关系改变的时候，需要先查阅相关的资料，搞清连接关系，再去配线架找到对应的端⼝，完成跳线的改变；完成后，需要管理⼈员及时的记录改变，修改⽂档资料。
如果⽂档丢失或未及时修改，整个布线系统将变成⼀个不可管理的系统，再需要改变跳线连接关系的时候，管理⼈员将⽆法进⾏准确的操作。
智能化布线管理系统就是专门针对于上述状况应运⽽⽣的；智能化布线管理系统，由数据库替代了原有的⼿⼯记录和电⼦表格；跳线关系的任意改变，系统会⾃动检测，数据库⾃动更新到最新数据。
需要改变跳线连接时，可以通过系统发送引导指令，配线架端⼝的LED，将准确引导操作⼈员完成操作，避免⼈为错误发⽣的可能性。
通过管理软件的强⼤图形功能，可以让⽤户对整个综合布线系统了如指掌；实现了综合布线系统的电⼦化管理，并且使⽹络具备了管理到终端的能⼒。
智能化布线管理系统由电⼦配线架、控制单元及管理软件三个部分组成。
电⼦配线架的类型⼀般有三种，跳线检测型、端⼝检测型和RFID型。
跳线检测型当检测线路贯穿整根跳线，⽆论跳线在那⼀处折断（或剪断、拉断），都会引起系统报警。
跳线检测型采⽤专⽤的9针跳线，使⽤双配线架结构。
可以实现实时监测，路由汇报，能够为⽹络提供精准的信息；端⼝检测型当检测元件安装在RJ45模块内，当跳线的⽔晶头插⼊模块时，监测元件导通，系统获知跳线的⽔晶头已经插⼊。
端⼝检测型采⽤廉价的微动开关，使⽤单配线架结构。
只能实现半实时监测，信息不完整，不能监测跳线路由，只能为⽹络管理提供参考信息；RFID型当通过在跳线两头⽔晶头植⼊⾮接触的RFID元器件，在模块端⼝内安置读取装置，当⽔晶头插⼊后读取到ID号，从⽽系统获知插⼊。
RFID型采⽤昂贵的RF模组，可以单配线架结构。
可实现实时监测，但不能监测跳线中间的问题，能够为⽹络管理提供较为精确的信息。

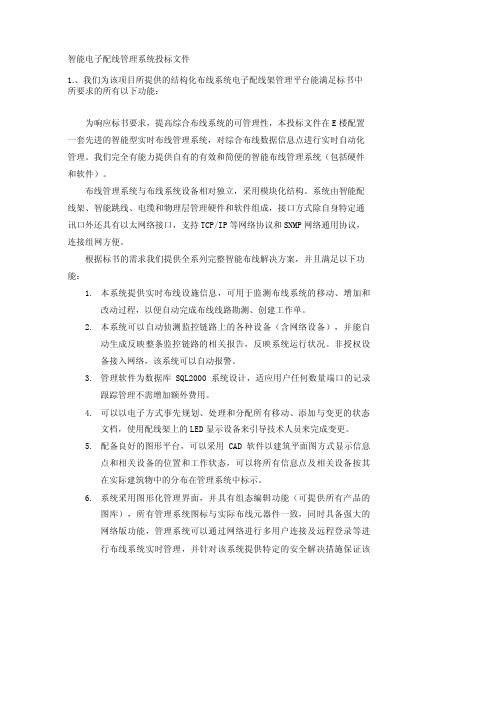

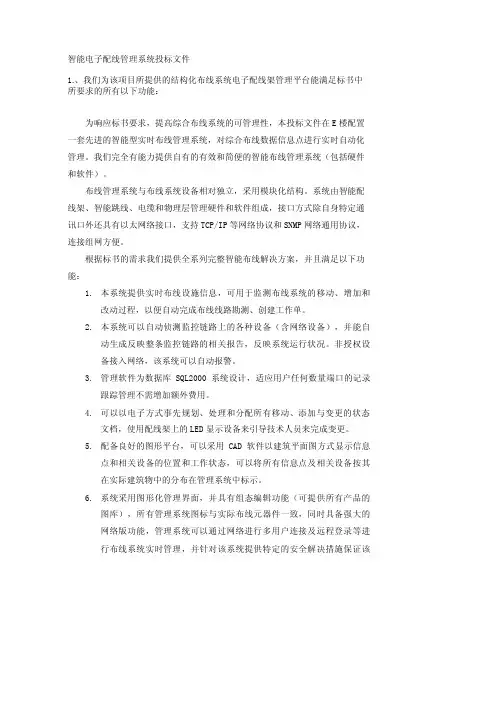

美国康普iPatch智能布线管理系统简介1.1.1美国康普智能布线管理系统为提高综合布线系统的可管理性，本项目设计配置一套先进的智能型实时布线管理系统，对综合布线数据信息点进行实时自动化管理。
我公司所提供的SYSTIMAX iPatch电子管理配线架系统，是一套由我公司SYSTIMAX实验室自行研发和生产的有效和简便的智能布线管理系统（硬件和软件），拥有整个硬件和软件系统的真正核心系统。
我公司是目前所有综合布线系统供应商中，唯一一家完全真正掌握智能型电子管理配线架软硬件核心系统，自行研发和生产，真正拥有全套智能型配线架专利的公司。
这对用户来说至关重要，只有真正掌握产品的核心技术，自行研发生产的公司，才能为用户提供真正的产品性能和维护的保证。
其他目前全球所有的所谓拥有智能型电子配线架系统的供应商，则无一例外的OEM了iTRACS或RIT的系统。
我公司提供的布线管理系统与布线系统设备相对独立，采用模块化结构。
系统由智能配线架、跳线（通用型）、电缆和物理层管理硬件和软件组成，接口方式除自身特定通讯口外，还具有以太网络接口，支持TCP/IP等网络协议，使连接组网非常方便。
1.1.1.1 iPatch智能电子管理配线架系统对于数据中心而言，网络和布线的管理非常重要，除了在系统的可靠性上进行充分的考虑外，还要求能够在问题发生时，快速发现问题，快速解决问题，如在机房或操作室中，任何网络中断都会引起非常高的成本，因此提高管理、维护效率非常重要。
为了更好的提高管理效率和系统的安全可靠性，在充分考虑性能和价格因素的情况下，本次设计在E区设计了智能电子管理布线系统，采用电子智能布线系统是结构化布线文档和管理系统的最新发展，被越来越多的用户所青睐，也必将成为综合布线系统的新主流。
尽管网络管理员已经习惯了纸面的布线记录及后来出现的简单的电子表格，但这些方法并不能实时查看网络连接状况。
同样尽管网络管理员也一直在利用SNMP和HP Openview 等工具，来查看相连的网络设备、连接状况及活动，但智能布线系统使这一管理更进一步，它可以查看整个智能布线网络中的跳线连接情况。
电子配线架管理系统-EPV[日期：2011-07-15 ]千家综合布线网以色列RiT公司4月5日正式发行了其最新的电子配线架管理系统EPV的3.0版本。
这款新产品不仅安装简单、操作方便、功能实用，而且价格低廉、即插即用。
不需任何附加软件和服务器，全球任何地方，只要能登入网络浏览器就可以读取相关信息并且对布线基础设施进行管理。
这款产品非常适合在中国推广使用。
RiT电子配线架在业内广受好评，其配线架管理系统分为两种，一种是PV4E（PatchVi ew for Enterprise，其硬件设施为PVMax），另外一种就是EPV。
PV4E适合大型项目和高端市场例如500强公司、机场管理机构、医疗机构、政府机构和电信公司的数据中心和工作间等，目前已经在全球各地得到广泛的使用。
而EPV的出现则弥补了中端市场的缺失，以下我们将详细介绍代表RiT最尖端科技的EPV布线设施管理系统。
硬件设施即插即用该系统非常小巧，即插即用，自动捕捉所有EPV硬件设备，可对4608个电子配线架的端口进行扫描，并且可独立于数据库工作。
除此之外：EPV可使用户通过图形化界面对系统进行管理操作，一台EPV中心管理单元或控制管理单元可对整个电子配线架系统进行完全的监控显示实时连接状态100% 准确记录全部网络连接信息LED 面板指示，操作简单采用计算机控制，增加了网络安全性保证了业务连续性软件设施兼并融合EPV的应用软件内置于设备中，不需要安装也不需要服务器。
EPV解决方案是专为中小型楼宇设计的，可提供详细准确的实时机架连接信息，还可进行远程管理。
目前EPV3.0的推出，管理功能更加强大，并且添加了几项新功能：自动识别计划内和计划外的连接任务，并对异常 / 可疑操作发出警报；数据库备份和还原功能；支持多版本浏览器（ IE ，火狐，谷歌 Chrome ）；自动识别配线架和配线架的型号；新的“待执行操作”窗口；设备搜索功能；支持多用户功能特点：1. 配置灵活以往的电子配线架都是由主机、扩展仪、扫描仪和软件等几大部分组成的。
电子配线架的基本概念近年来，熟悉布线的人们越来越多地会谈论到电子配线架。
可是只要稍微深入地讨论这个话题就会发现，有很多误解和迷惑在困扰电子配线架的发展与应用。
我觉得有必要对这些误解与迷惑加以澄清，以便大家能更好地理解和用好电子配线架。
1. 什么是电子配线架“电子配线架”这个词是我们国内业界的一个约定成俗叫法，翻译成英文有个非常不错的名字“e-Panel”。
但国外一般都把电子配线架命名为某某“智能”或“管理”系统。
虽然现在对电子配线架还没有个统一的定义，但一般来说专家们都普遍地认为所谓电子配线架应该具有如下几个基本功能：n 引导跳线，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式；n 实时记录跳线操作，形成日志文档；n 以数据库方式保存所有链路信息；n 以Web方式远程登陆系统；2. 最大的误解几乎所有第一次接触电子配线架的人都会经历一个误解，即认为电子配线架是一种可以完全取代手工操作的全自动跳线系统。
比如很多人都认为，电子配线架一定是可以通过移动鼠标，在屏幕上拖拽一下连线就可以完成跳线的系统。
实际上这种系统（我们暂时叫它全自动电子配线架）是曾经出现过的，但是很少有人采用，最后从市场上消失了。
为什么呢？两个原因，第一，太昂贵。
这种跳线系统实际上已经是一种交换机的概念了。
与其说增加个全自动电子配线架，还不如干脆把所有的水平线缆都一对一地接到交换机端口上算了，这样连配线架都可以不用了，其成本完全可能比加个全自动电子配线架合算。
第二，可靠性大打折扣。
你想，如果跳线是通过电子的方式连接，就相当于交换机前面又加了个交换机。
两个有源设备串起来使用。
任何一个出了问题都会使整个网络瘫痪。
原来网管只担心交换机的可靠性，不用担心配线架的问题。
而且即使配线架出问题也只是个别的线路连接问题，不会导致整个网络瘫痪。
如果串个全自动电子配线架，网管的担心整个就是个加倍。
实际上，目前的几种电子配线架都是与网路传输链接严格分离开的。
电子配线架智能布线管理系统一、电子配线架智能布线管理系统的发展历程随着信息化程度的不断提升，智能布线管理技术不断发展，电子配线架技术出现并得到逐渐应用。
在一座座智能化大楼的不断出现，电子配线架智能布线管理系统将被广泛的推广和应用。
传统布线系统的管理只能依靠手工对管理记录进行更新，设备和连接的改动往往很难在第一时间反应在管理文档中，造成很多误差的产生。
随着布线建设的规模化，对于布线规范化管理的要求越来越高，传统的布线管理已经不能满足现代布线建设的要求。
同时，随着网络安全问题的日益严峻，将其列入布线管理的呼声也越来越高。
电子配线架智能布线管理系统就是在这样的背景下诞生的，它的特点是：实时性–避免管理的时间延迟逻辑性–避免管理的低效率集中性–避免人力资源的过多投入安全性–侦测非法设备的侵入电子配线架智能布线系统一种将传统布线系统与智能管理联系在一起的系统。
通过电子配线架智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实时信息进行处理，用户通过查询管理系统，便可随时了解布线系统的最新结构。
通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。
第一代智能布线系统出现在1995年，当时采用一种布线箱取代了传统的配线架的方案，跳线则完全采用电子化，跳线操作时只需通过软件，没有实际跳线的插拔。
这种电子配线架智能布线系统拥有十分先进的跳线管理功能，但由于造价昂贵，而且断电时无法工作，因此很少有人采用。
第二代智能布线系统出现在2000年前后，采用智能型配线架和智能型跳线。
采用智能型配线架和智能型跳线都是在传统配线架和传统跳线的基础上改型而成，管理设备用于从智能型配线架和智能型跳线里采集相应的管理信息，软件则可以直观的反应管理的内容和给管理人员提供一个管理平台，实际的操作仍须管理员现场操作。
第三代智能布线系统就是在第二代的基础上实现了和网络设备的通讯，也就是采用电子配线架和电子配线架管理软件，从而达到更完善的管理功能。
智能综合布线系统解决方案北京陆创科技有限公司现代的工作时时刻刻都离不开网络，大量数据的使用、传输、分析等，一方面占用网络资源，另一方面使用的是综合布线系统。
综合布线就犹如高速公路。
新建设成的高速公路又平又宽，但是如果光使用但是管理和维护做不到位的话，用不了多久就会造成堵塞。
综合布线系统也是如此。
随着建筑的使用，办公人员的增加和位置变换等问题，会造成综合布线系统的使用点位功能的改变，位置的变动、数量的调整等。
以上问题和操作如果仅凭借工作人员用脑或者纸质的记录会造成信息错乱、位置含糊不清，同时容易遗失。
针对上述问题，我公司在本方案中选用国际上先进的智能综合布线管理系统，用智能布线来解决以上出现的问题，使用户在对综合布线的使用、管理和维护上做到准确、快捷、方便，极大的提高用户的工作效率。
传统的综合布线系统，在安装完成后，管理只能依赖于纸质的文档资料和电子表格；每当要进行跳线连接关系改变的时候，需要先查阅相关的资料，搞清连接关系，再去配线架找到对应的端口，完成跳线的改变；完成后，需要管理人员及时的记录改变，修改文档资料。
如果，文档丢失或未及时修改，整个布线系统将变成一个不可管理的系统，再需要改变跳线连接关系的时候，管理人员将无法进行准确的操作。
如下图所示，为常规综合布线系统在应用2-3年后就会给管理所带来的严重的问题：智能化布线系统就是专门针对于上述状况发展而来的；智能化布线系统，由数据库替代了原有的纸质文档和电子表格；跳线关系的任意改变，系统会自动检测，数据库自动更新到最新数据。
需要改变跳线连接时，可以通过系统发送引导指令，配线架端口的LED将准确引导操作人员完成操作，避免人为错误发生的可能性。
智能化布线系统，将给整个园区将来的网络系统传输带来彻底的改变和革新。
智能布线系统架构智能管理综合布线系统由4部分组成：硬件包括：智能管理单元（IMU）、智能配线架、智能跳线；软件包括：管理软件。
智能管理单元（IMU）① Logo②指示灯●红色：IMU电源绿色：配线架电源③ IMU Console接口④ IMU向上级联接口⑤ IMU与智能配线架之间的连接接口⑥ IMU向下级联端口●IMU与智能配线架之间的连接接口●IMU与IMU之间级联的连接接口⑦ IMU的网络接口⑧ OLED显示屏⑨旋转按钮智能管理单元（以下简称IMU）为DICS系统的唯一有源设备，完成配线架数据采集及上传功能；以数据打包形式，将此IMU下连接的全部配线架所采集的数据，上传到服务器端，供DICS管理软件处理。
TREX智能布线管理系统产品白皮书北京陆创科技有限公司2018目录1 引言 (1)2 智能综合布线系统的背景 (1)2.1 总体需求 (1)2.2 智能建筑 (1)2.3 数据中心 (2)2.4 智慧交通 (2)2.5 智能布线管理系统 (2)3 系统包含产品 (3)3.1 功能介绍 (5)3.1.1 智能布线管理软件 (5)3.1.2 智能布线系统管理主机（IMU）； (6)3.1.3 智能Keystone配线架； (7)3.1.4 智能光纤配线架； (7)3.1.5 智能Keystone跳线 (8)3.1.6 智能光纤跳线 (9)3.2 系统运行环境 (10)3.2.1 服务器 (10)3.2.2 客户端 (10)4 产品应用价值 (10)5 成功案例 (11)5.1 部分成功案例 (11)6 培训及售后服务承诺 (14)6.1 用户培训 (14)6.1.1 对受训人员的要求 (14)6.1.2 培训目的 (14)6.1.3 培训内容 (15)6.2 售后服务承诺 (15)1 引言当今“互联网”已经渗透到社会的各个角落，无论是在机关单位还是在购物中心、教育、医疗等单位，无论是团体还是个人，对互联网都有着极大的需求。
网络的重要性毋庸置疑。
综合布线系统做为网络的“神经脉络”，也越发壮大，目前建筑数据点位万点以上的项目比比皆是，早期的数据机房（或设备间）也在以极快的速度向中大型IDC转变。
越来越多的子系统采用TCP/IP传输，综合布线系统已成为一个大型的综合性传输平台，正高效快速的施展着它的存在价值。
2 智能综合布线系统的背景2.1 总体需求由于发展迅猛，其所带来的管理问题也是相当突出的。
早期的综合布线系统由于点位少，架构简单，管理相对简单，依靠纸质标签和表格，就能轻松完成相应的任务管理工作。
就目前综合布线系统的“大体量”和“重要性”，面临的新问题也是各种各样，如“标签”脱落、“对应表格”更新不及时，系统点位数量大、分布范围广，容易产生误操作等，加之日益严峻的安全问题，传统的布线系统管理方式已经不适用于当下。
“智能综合布线系统”最早开始出现于本世纪初，其产生的主要原因是网络管理员对用手工记录布线链路信息感到十分吃力，并且他们也希望能对布线系统进行实时监控，快速了解网络分布结构等。
在智能布线管理系统项目场景多样化、需求硬性化、关键技术明晰的情况下，先进合理的标准化智能布线技术方案，是当下最迫切的需求。
2.2 智能建筑综合布线为通讯网络提供的线路通道目前为语音、数据的传输网络，具体应用如普通的电话、宽带上网、IP电话等。
随着新技术的不断发展，还有一些新的通讯方法如电视电话、卫星电话等正逐步向我们走来。
而所有这些技术对通讯线路的要求是很高的，这样就要求在设计综合布线系统时必须对通讯网络的应用作科学的分析还要为将来的网络技术升级为多媒体应用、ATM和千兆以太网等技术奠定良好的基础。
综合布线工程是其他所有弱电系统的基础，要采取较高、较新的技术和产品，使今后10-15年的电讯技术的发展，网络技术的发展不受布线系统的限制，同时要考虑目前应用的需要。
设计原则应遵循：可靠性、稳定性、管理性、先进性、标准性、开放性、实用性、可扩展性。
2.3 数据中心数据中心是各类服务器、网络交换设备以及存储设备等核心设备的互联中心，任何一个物理信道或一个端口的故障均可能造成整个系统的运行不正常甚至中断，对网络运行造成难以估量的损失，因此数据中心布线系统的可靠性极其重要。
随着数据量和应用服务日益增加、网络设备规模持续扩大，数据中心将会面临很多难题。
首先是管理问题，机房变得越来越混乱，很难确定服务器的物理位置和移动变更的历史记录，一旦记录丢失或者出现记录错误，再去检查连接以校对记录，不但很麻烦，而且在检查的同时，还非常容易造成其它端口的连接中断；其次是故障处理问题，很难确定故障问题是与网络有关还是与物理层连接有关；再次是效率问题，在未经授权的连接或中断发生时，无法及时得到故障点的反馈信息，需要花费较多的时间去排错，从而因宕机时间过长造成过多的系统损失；最后是安全问题，对未经授权或是错误的网络连接没有监控功能。
综上所述，综合布线做为数据中心的基础建设尤为重要，数据中心的可靠性和性能直接影响业务的成败。
2.4 智慧交通城市轨道交通无论是地铁还是轻轨，所涵盖的综合监控系统、乘客资讯系统、综合安防系统、通信系统、自动售检票系统和信号系统等等，都存在着系统信息传输的问题。
安全可靠的综合布线系统针对的是整个城市轨道交通网，根据行业对系统的具体要求，可简述为以下几点。
分流性：公共交通网络承载了大量信息内容，要运用综合布线系统实现信息流动，达到资源共享。
安全性：要支持网络的冗灾和备份中心，实现网络数据的双备份有线与无线的合理配合：无线网络满足乘客在建筑物内的网络需求、有线网络满足资源共享、互联网/局域网、办公设备等的固定性要求。
2.5 智能布线管理系统为了使综合布线系统更加稳定、安全、高效的运行，同时简化系统运维工作量和增加实效性，我公司推出智能布线管理系统DiCs（Distributional intelligent Cabling system）。
智能布线管理系统是辅助运维人员高效的完成日常运维工作，其基本功能如下：1、引导操作，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式；2、实时记录跳接操作，变更链路关系并形成日志文档；3、以数据库方式保存所有链路信息；4、以Web方式远程登陆系统。
5、具备操作数据记录并追踪能力。
智能综合布线系统设计遵循实用性、灵活性、模块化、扩充性、可靠性、经济性等原则，对网络系统各链路进行全监控和半自动控制功能。
从容解决因人事调整及业务变更跳接，所带来的管理问题和效率问题。
3 系统包含产品TREX智能布线管理系统DiCs共包括：智能管理单元（IMU）、智能配线架（铜缆配线架、光纤配线架）、智能跳线（铜缆跳线、光纤跳线）、管理软件四部分。
（物理架构如下图）3.1 功能介绍3.1.1 智能布线管理软件DICS（Distributional intelligent Cabling system）智能布线管理软件（以下简称软件）采用全图形化操作界面，主要用于综合布线系统的实时状态反馈，引导跳线操作，并提供告警信息、链路状态、资产使用情况等查询功能。
通过软件，可以全面、直观的掌握综合布线系统的信息。
同时，软件提供的报表导出功能，可以快速的完成综合布线系统的数据输出。
产品应用：-点位属性显示，可查看点位使用者相关信息。
-创建端口连接/断开指令，指令可批量操作。
-端口（连接/断开）异常告警，支持邮件、短信等多种通知方式。
-系统类（IMU、IEU、智能配线架）脱机告警，支持邮件、短信等多种通知方式。
-支持网络管理协议（SNMP）。
-日志查询，包括：登录信息、告警信息、指令信息等。
-★可对重要点位做VIP标识，重点管理。
-支持远程操作管理。
产品特点：-管理平台支持Windows\Linux。
-B/S架构，全中文管理界面。
-采用第三方管理数据库方式。
-多用户分级控制管理。
3.1.2 智能布线系统管理主机（IMU）；智能管理单元（以下简称IMU）为DICS系统中核心有源设备，完成配线架数据采集及上传功能；以数据打包形式，将此IMU下连接的全部配线架所采集的数据，上传到服务器端，供DICS管理软件处理。
★单台IMU管理单元可级联8台IEU扩展单元。
产品应用：-实现端口状态数据的采集和上传输。
-★单台设备提供24个配线架管理端口，管理跳线为通用RJ45跳线。
-数据上传端口为100Mbps以太网接口，提供数据高速上传。
-前面板提供设备工作状态LED指示灯。
-端口具有短路保护功能。
-★支持Web-Server设置：管理IP、建筑编号信息、楼层信息、机柜信息、配线架信息等。
-设备支持远程访问控制。
-★提供本地信息显示功能，并配合本地操作。
产品特点：-旋钮用于配线架之间及端口之间的切换，通过旋钮完成本地跳线查找工作及查看配线架连接状态。
-逐一引导跳线连接及断开操作。
-★显示本机管理IP及相关ID，实现信息本地化。
-直观显示后端管理端口连接状态，方便故障排查。
-可时实提供异常状态提示。
-具有跳线跳接纠错功能。
3.1.3 智能Keystone配线架；ePanel智能Keystone配线架是具有智能管理功能的配线架，通过后面板中间的1个8针RJ-45端口上行连接到IMU智能管理单元。
1U空间可容纳24个RJ-45模块的卡位，每个卡位的上方提供两个镀金结构的金属触点用于传输管理信号。
每个端口的上方均带有LED指示灯，用于跳线的引导指示。
配线架右侧配有一个专用LED指示灯，用于指示配线架连接方向。
产品应用：-提供1U24个RJ45型端口。
-端口LED灯提供端口两种状态：-慢闪烁：指令状态；-快闪烁：异常告警状态。
-★智能配线架连接类型（方向）状态：红色：S型，表示连接方向为设备方向（Switch）；绿色：C型，表示连接方向为终端端口方向（Cable）。
产品特点：-★具备端口状态高速自扫描功能。
-每个RJ45端口上方均配置LED灯，用于引导操作及告警提示。
-★配线架右侧带有LED灯，用于指引配线架类型和工作状态。
-★通过RJ45跳线连接管理设备。
-匹配Keystone型模块，支持Cat5e,Cat6,Cat6A等多种规格模块。
3.1.4 智能光纤配线架；ePanel LC型智能光纤配线架是具有智能管理功能的配线架，通过后面板右侧的1个的8针RJ-45端口上行连接到IMU智能管理单元。
1U空间可容纳24个双芯LC端口，每个双芯LC结构中心位置配有两个镀金结构的金属触点，用于传输管理信号。
每个端口的上方均带有LED指示灯，用于跳线的引导指示。
配线架右侧配有一个专用LED指示灯，用于指示配线架连接方向。
产品应用：-提供1U24个LC双工型端口，48芯光纤熔接。
-端口LED灯提供端口两种状态：-慢闪烁：指令状态；-快闪烁：异常告警状态。
-★智能配线架连接类型（方向）状态：红色：S型，表示连接方向为设备方向（Switch）；绿色：C型，表示连接方向为终端端口方向（Cable）。
产品特点：-★具备端口状态高速自扫描功能。
-每个LC耦合器端口上方均配置LED灯，用于引导操作及告警提示。
-★配线架右侧带有灯，用于指引配线架类型和工作状态。
-★通过RJ45跳线连接管理设备。
-抽屉式设计，配置熔纤盘，固线器等附件。
-满足支持OM2,OM3,OM4,SM等多系统要求。
3.1.5 智能Keystone跳线eCord智能屏蔽跳线提供高于TIA/EIA Cat6、6A标准的传输性能。
采用10针型RJ-45水晶头，第9、10两针用于传输管理信号。
