欠阻尼二阶系统动态过程分析

二阶系统的单位阶跃响应欠阻尼状态曲线一、引言在控制理论中，二阶系统的单位阶跃响应欠阻尼状态曲线是一个重要的概念。

它反映了一个系统在欠阻尼状态下对输入信号的响应情况，是探讨系统稳定性、振荡特性和动态响应的重要工具。

本文将从二阶系统的定义开始，逐步深入探讨其单位阶跃响应欠阻尼状态曲线的特点和意义。

二、二阶系统的定义二阶系统是指具有两个自由度的动态系统，它可以用微分方程描述其动态特性。

在控制理论和工程实践中，二阶系统的表现形式多种多样，例如振动系统、电气系统、机械系统等等。

在对二阶系统进行分析时，常常需要了解它的单位阶跃响应欠阻尼状态曲线，以便全面理解系统的动态特性。

三、单位阶跃响应欠阻尼状态曲线的特点对于一个欠阻尼的二阶系统，其单位阶跃响应曲线常常呈现出以下特点：1. 振荡幅度大：由于缺乏阻尼，系统在受到单位阶跃输入后会出现明显的振荡，振荡幅度通常较大。

2. 振荡频率高：欠阻尼状态下，系统的自然频率对振荡频率的影响比较明显，常常表现为振荡频率较高。

3. 衰减缓慢：缺乏阻尼导致单位阶跃响应的振荡幅度衰减较慢，系统的响应时间较长。

以上特点使得欠阻尼的二阶系统在实际控制和工程应用中需要特别注意，因为它的振荡特性可能对系统的稳定性和性能产生重要影响。

四、单位阶跃响应欠阻尼状态曲线的意义通过对欠阻尼的二阶系统单位阶跃响应曲线的分析，我们可以深刻理解系统的振荡特性和动态响应特点。

这对于控制系统的设计和优化具有重要意义。

在实际工程中，我们常常需要针对欠阻尼的系统进行补偿和控制，以确保系统的稳定性和性能。

了解单位阶跃响应欠阻尼状态曲线的意义是至关重要的。

五、个人观点和理解作为文章撰稿人，我个人认为深入理解二阶系统的单位阶跃响应欠阻尼状态曲线对于控制理论和工程应用都具有重要意义。

通过对系统振荡特性和动态响应的深入分析，我们可以更好地设计控制算法和优化系统性能。

在工程实践中，对于欠阻尼系统的控制和补偿也需要特别注意，以确保系统的稳定性和可靠性。

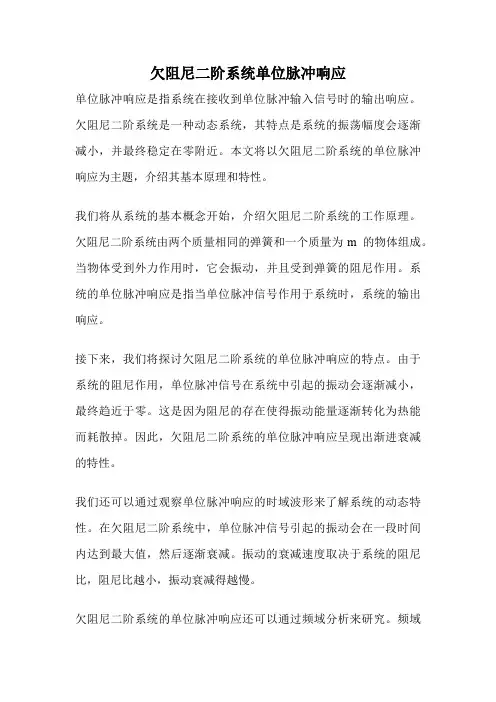

欠阻尼二阶系统单位脉冲响应单位脉冲响应是指系统在接收到单位脉冲输入信号时的输出响应。

欠阻尼二阶系统是一种动态系统，其特点是系统的振荡幅度会逐渐减小，并最终稳定在零附近。

本文将以欠阻尼二阶系统的单位脉冲响应为主题，介绍其基本原理和特性。

我们将从系统的基本概念开始，介绍欠阻尼二阶系统的工作原理。

欠阻尼二阶系统由两个质量相同的弹簧和一个质量为m的物体组成。

当物体受到外力作用时，它会振动，并且受到弹簧的阻尼作用。

系统的单位脉冲响应是指当单位脉冲信号作用于系统时，系统的输出响应。

接下来，我们将探讨欠阻尼二阶系统的单位脉冲响应的特点。

由于系统的阻尼作用，单位脉冲信号在系统中引起的振动会逐渐减小，最终趋近于零。

这是因为阻尼的存在使得振动能量逐渐转化为热能而耗散掉。

因此，欠阻尼二阶系统的单位脉冲响应呈现出渐进衰减的特性。

我们还可以通过观察单位脉冲响应的时域波形来了解系统的动态特性。

在欠阻尼二阶系统中，单位脉冲信号引起的振动会在一段时间内达到最大值，然后逐渐衰减。

振动的衰减速度取决于系统的阻尼比，阻尼比越小，振动衰减得越慢。

欠阻尼二阶系统的单位脉冲响应还可以通过频域分析来研究。

频域分析可以将系统的输出响应表示为频率的函数。

在欠阻尼二阶系统中，单位脉冲信号引起的振动会在一定频率范围内出现。

这些频率成为系统的固有频率，可以通过频域分析来确定。

我们还可以通过比较不同阻尼比下的单位脉冲响应来研究欠阻尼二阶系统的稳定性。

当阻尼比越小时，系统的振动衰减得越慢，系统越不稳定。

因此，在设计和分析欠阻尼二阶系统时，我们需要考虑阻尼比对系统稳定性的影响。

欠阻尼二阶系统的单位脉冲响应是系统在接收到单位脉冲输入信号时的输出响应。

它具有渐进衰减的特点，并且可以通过时域波形和频域分析来研究。

阻尼比对系统的稳定性也有重要影响。

在实际应用中，我们可以利用单位脉冲响应来分析和控制欠阻尼二阶系统的动态特性，以满足系统设计和性能要求。

二阶欠阻尼系统中的阻尼比和固有频率是控制系统工程中非常重要的概念。

它们在系统动态特性分析中起着至关重要的作用，对系统的稳定性和性能有着决定性的影响。

本文将从简单到复杂，由表面到深入，逐步探讨二阶欠阻尼系统的阻尼比和固有频率，希望能帮助读者更深入地理解这一概念。

1. 什么是二阶欠阻尼系统？在控制系统中，二阶欠阻尼系统是指具有两个自由度的系统，它具有两个特征的物理量，比如位移和速度。

在动态系统中，二阶系统常常出现，比如弹簧振子系统、RLC电路等。

二阶系统的传递函数通常可以表示为一个二次方程。

2. 阻尼比和固有频率的概念阻尼比是描述系统阻尼程度的一个重要参数，它是实际阻尼比与临界阻尼比的比值。

固有频率则是系统自由振荡的频率，在没有受到外界干扰的情况下，系统将以固有频率进行振荡。

3. 阻尼比和固有频率的影响阻尼比和固有频率对于二阶系统的动态特性有着重要的影响。

在阻尼比小于1的情况下，系统呈现欠阻尼振荡的特性；而在阻尼比大于1的情况下，系统则呈现着过阻尼的特性。

固有频率则决定了系统振荡的频率，它越高表示系统越“硬”、振荡的速度越快。

4. 个人观点和理解在控制系统工程中，对于二阶欠阻尼系统的阻尼比和固有频率的理解是非常重要的。

它们直接关系到系统的稳定性和性能，因此在系统设计和分析中必须充分考虑这些因素。

阻尼比和固有频率的合理选取不仅能保证系统的稳定性，还能够提高系统的响应速度和抑制振荡，从而更好地实现控制的目标。

总结与回顾：通过本文的阐述，相信读者对二阶欠阻尼系统的阻尼比和固有频率有了更深入的理解。

在实际控制系统工程中，我们需要根据具体的需求和要求来选择合适的阻尼比和固有频率，从而实现系统的稳定性和性能优化。

希望本文可以为读者对这一主题的理解和应用提供一些帮助。

通过以上的介绍，相信您已经对二阶欠阻尼系统的阻尼比和固有频率有了更深入的理解。

在实际工程中，合理选择阻尼比和固有频率将对系统的控制性能产生重要影响。

实验二二阶系统阶跃响应一、实验目的1. 研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频率ωn对系统动态性能的影响，定量分析ζ和ωn与最大超调量σp和调节时间ts之间的关系。

2. 进一步学习实验系统的使用。

3. 学会根据系统的阶跃响应曲线确定传递函数。

4. 学习用MATLAB仿真软件对实验内容中的电路进行仿真。

二、实验原理典型二阶闭环系统的单位阶跃响应分为四种情况：1〕欠阻尼二阶系统如图1所示，由稳态和瞬态两部分组成：稳态部分等于1，瞬态部分是振荡衰减的过程，振荡角频率为阻尼振荡角频率，其值由阻尼比ζ和自然振荡角频率ωn决定。

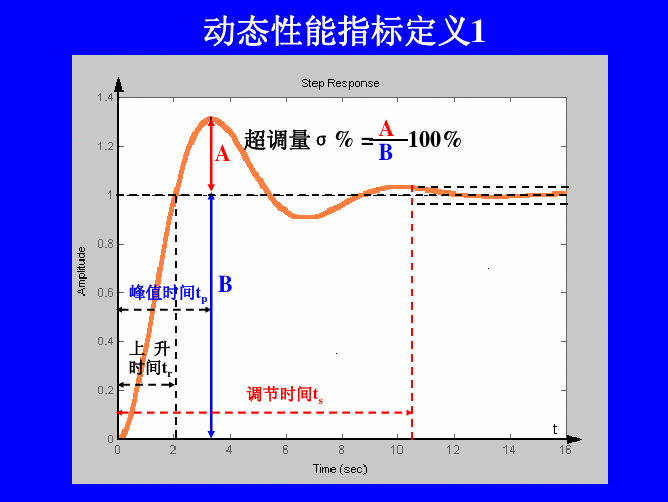

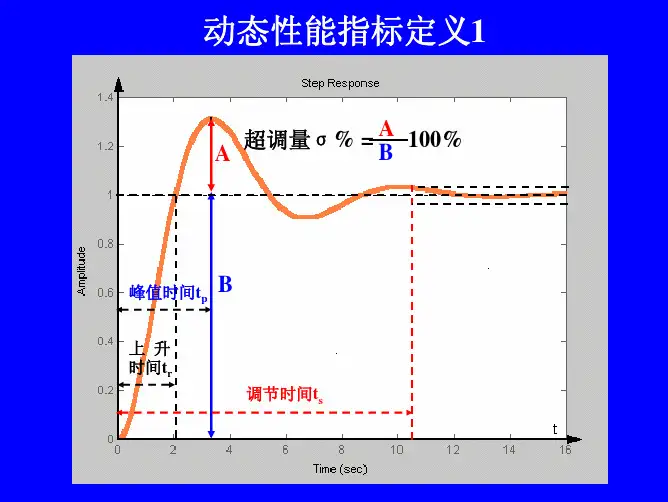

〔1〕性能指标：: 单位阶跃响应C(t)进人±5%(有时也取±2%)误差带，并且不再超出该误差带的调节时间tS最小时间。

超调量σ% ；单位阶跃响应中最大超出量与稳态值之比。

单位阶跃响应C(t)超过稳态值到达第一个峰值所需要的时间。

峰值时间tP ：结构参数ξ：直接影响单位阶跃响应性能。

〔2〕平稳性：阻尼比ξ越小，平稳性越差长，ξ过大时，系统响应迟钝，〔3〕快速性：ξ过小时因振荡强烈，衰减缓慢，调节时间tS调节时间t也长，快速性差。

ξ＝调节时间最短，快速性最好。

ξ＝时超调量σ%<5％,平稳性也S好，故称ξ＝为最正确阻尼比。

2〕临界阻尼二阶系统〔即ξ＝1〕系统有两个相同的负实根，临界阻尼二阶系统单位阶跃响应是无超调的，无振荡单调上升的，不存在稳态误差。

3〕无阻尼二阶系统〔ξ＝0时〕 此时系统有两个纯虚根。

4〕过阻尼二阶系统〔ξ>1〕时此时系统有两个不相等的负实根，过阻尼二阶系统的单位阶跃响应无振荡无超调无稳态误差，上升速度由小加大有一拐点。

三、 实验内容1. 搭建模拟电路典型二阶系统的闭环传递函数为：其中，ζ 和ωn 对系统的动态品质有决定的影响。

搭建典型二阶系统的模拟电路，并测量其阶跃响应：二阶系统模拟电路图其结构图为：系统闭环传递函数为：式中, T=RC ，K=R2/R1。

573.3 二阶系统的时间响应及动态性能3.3.1 二阶系统传递函数标准形式及分类常见二阶系统结构图如图3-６所示其中K ，T 为环节参数。

系统闭环传递函数为Ks s T Ks ++=Φ21)(化成标准形式2222)(nn ns s s ωξωω++=Φ （首1型） （3-5） 121)(22++=Φs T s T s ξ （尾1型） （3-6）式中，KT T 1=，11T K T n ==ω，1121KT =ξ。

ξ、n ω分别称为系统的阻尼比和无阻尼自然频率，是二阶系统重要的特征参数。

二阶系统的首1标准型传递函数常用于时域分析中，频域分析时则常用尾1标准型。

二阶系统闭环特征方程为02)(22=++=n n s s s D ωξω其特征特征根为122,1-±-=ξωξωλn n若系统阻尼比ξ取值范围不同，则特征根形式不同，响应特性也不同，由此可将二阶系统分类，见表3-3。

58数学上，线性微分方程的解由特解和齐次微分方程的通解组成。

通解由微分方程的特征根决定，代表自由响应运动。

如果微分方程的特征根是1λ，2λ，, n λ且无重根，则把函数te1λ，te 2λ，, tn eλ称为该微分方程所描述运动的模态，也叫振型。

如果特征根中有多重根λ，则模态是具有tte λ， ,2t e t λ形式的函数。

如果特征根中有共轭复根ωσλj ±=，则其共轭复模态t e )j (ωσ+与te )j (ωσ-可写成实函数模态t etωσsin 与t e t ωσcos 。

每一种模态可以看成是线性系统自由响应最基本的运动形态，线性系统自由响应则是其相应模态的线性组合。

3.3.2 过阻尼二阶系统动态性能指标计算设过阻尼二阶系统的极点为()n T ωξξλ11211---=-= ()n T ωξξλ11222-+-=-= )(21T T > 系统单位阶跃响应的拉氏变换sT s T s s R s s C n1)1)(1()()()(212++==ωΦ进行拉氏反变换，得出系统单位阶跃响应 111)(211221-+-+=--T T eT T e t h T t T t0≥t （3-7）59过阻尼二阶系统单位阶跃响应是无振荡的单调上升曲线。
