电池PACK工艺

电池PACK工艺培训资料第一部分：电池PACK工艺概述1. 电池PACK的概念电池PACK是指将多个电池单体组装在一起，形成一个整体的电池模组。

它是电动汽车、储能系统等领域中最重要的组件之一，负责存储和释放电能。

电池PACK在整个电动汽车和储能系统中起着至关重要的作用，它的质量和性能直接影响整个系统的安全性、稳定性和效能。

2. 电池PACK的主要组成部分电池PACK通常由电池单体、电池管理系统（BMS）、散热系统、外壳、连接件等组成。

电池单体是电池PACK的核心部分，它的数量、型号和布局直接影响到整个电池PACK的性能。

BMS是负责监控和管理电池单体的系统，其功能包括电池状态监测、过压保护、过放保护、温度控制等。

散热系统用于散热电池单体产生的热量，防止电池过热损坏。

外壳是电池PACK的保护壳，其材料和设计直接影响到电池PACK的安全性和可靠性。

连接件用于连接电池PACK与整个系统的其他部分，传递电能和控制信号。

3. 电池PACK的工艺要求为了确保电池PACK的质量和性能，其制造过程需要满足一系列的工艺要求。

首先要求生产线要具备高度的自动化程度，确保生产效率和产品一致性。

其次要求生产工艺要精准可靠，确保电池单体的组装和连接质量。

此外，还要求对材料的选择、工艺流程、设备的使用等方面有严格的控制。

第二部分：电池单体的组装1. 电池单体的特点和要求电池单体是电池PACK的核心部件，其质量和性能直接决定了整个电池PACK的性能。

电池单体通常由电极、隔膜、电解质等组成，其材料和制造工艺决定了其安全性、循环寿命和能量密度。

电池单体在组装过程中，需要满足一系列的工艺要求，包括电极的涂覆、卷绕、装配等。

2. 电极的涂覆电极的涂覆是电池单体制造过程中的关键步骤，其涂覆质量直接决定了电极的性能。

电极的涂覆包括阳极和阴极的涂覆，涂覆质量受到电极材料、涂覆工艺和设备的影响。

涂覆过程中需要控制涂覆厚度、均匀性和成型度，确保电极的性能。

pack电池生产工艺Pack电池是一种常见的电池类型，其生产工艺对于电池的性能和质量至关重要。

本文将介绍Pack电池的生产工艺及其相关内容。

一、Pack电池的概述Pack电池是由多个单体电池组成的电池组，常见的有锂离子电池和镍氢电池等。

Pack电池通常应用于电动车、储能系统等领域，因其具有高能量密度、长寿命和可靠性等优点而受到广泛关注。

二、Pack电池的生产工艺1. 单体电池生产：Pack电池的生产首先需要制造单体电池。

单体电池的生产包括正极和负极材料的制备、电解液的配制、隔膜的制备以及电池壳体的加工等。

这些材料和工艺的选择和控制对于单体电池的性能和安全性具有重要影响。

2. 单体电池测试：生产出的单体电池需要进行严格的测试，以确保其符合设计要求。

测试内容包括电池容量、内阻、循环寿命等指标的检测，同时还需要进行电池的安全性测试，如过充、过放、高温等条件下的测试。

3. 单体电池组装：通过自动化设备将单体电池组装成Pack电池。

组装过程中需要注意电池的正负极连接、电池间隔膜的安装、电池外壳的封装等。

同时，还需要对组装后的Pack电池进行外观检查和电性能测试，确保其质量和性能。

4. Pack电池测试：组装好的Pack电池需要进行全面的测试，以验证其质量和性能。

测试内容包括电池的容量、内阻、循环寿命、温度特性等指标的测量，同时还需要进行安全性测试，如过充、过放、高温等条件下的测试。

5. Pack电池包装：通过自动化设备对Pack电池进行包装。

包装一般包括电池外壳的封装、标识和说明书的贴附等。

在包装过程中需要注意保护电池的外观和安全性，同时还需要对包装后的Pack电池进行外观检查和电性能测试。

三、Pack电池生产工艺的关键点1. 材料选择和控制：单体电池的性能和安全性受到正极、负极材料以及电解液等材料的影响，因此需要选择合适的材料，并进行严格的质量控制。

2. 工艺参数控制：生产过程中的工艺参数对于电池的性能和质量具有重要影响，如电极涂布工艺、电池成型工艺、电池组装工艺等。

动力电池pack生产工艺流程动力电池是电动车、混合动力车等新能源汽车的核心部件之一，它以电池单体为基本单元，通过连接、组装、封装等工艺步骤形成能够提供持久动力的电池组。

下面将详细介绍动力电池pack的生产工艺流程。

1.电池单体制备：首先需要准备电池单体。

电池单体制备包含两个主要过程：正负电极材料的制备和电解液的配制。

正负电极材料由锂离子嵌入和脱出能力较好的材料构成，例如三元材料、钴酸锂材料等。

电解液一般由溶剂和锂盐组成。

2.电池单体组装：将制备好的电池单体组装成电池组。

首先将正负电极与一定长度的聚合物隔膜叠放，然后通过热融封或超声波焊接等方式，将电池单体的正负极与隔膜紧密连接起来，形成电池单体组。

3.电池单体测试：对组装好的电池单体进行测试，主要包括容量测试、内阻测试、电压测试等。

如果发现有问题的电池单体，需要进行更换或修复。

4.电池单体匹配：将电池单体按照一定的匹配原则进行分组，确保每个电池组中的电池单体性能相似。

5.电池组设计：在进行电池组设计时需要考虑多方面因素，例如车辆类型、续航里程、功率输出等。

根据设计要求，将匹配好的电池单体进行连接，形成电池组。

6.电池组测试：对组装好的电池组进行全面测试，主要包括能量效率测试、温度特性测试、充放电性能测试等，保证电池组的性能符合设计要求。

7.电池组封装：对测试合格的电池组进行封装。

一般采用金属外壳或塑料外壳进行固化封装，以保护电池组免受外部环境的影响。

8.电池组整合：将封装好的电池组与电池管理系统(BMS)、冷却系统等进行整合，在整车装配阶段完成新能源汽车的生产。

以上就是动力电池pack的生产工艺流程。

在整个生产过程中，需要严格控制每个环节的质量，确保电池组的性能稳定可靠。

此外，还需要对废旧动力电池进行回收处理，实现电池资源的最大化利用和环境友好性。

动力电池是新能源汽车发展的关键，只有不断完善生产工艺，提高电池组的性能和安全性，才能推动新能源汽车行业的健康发展。

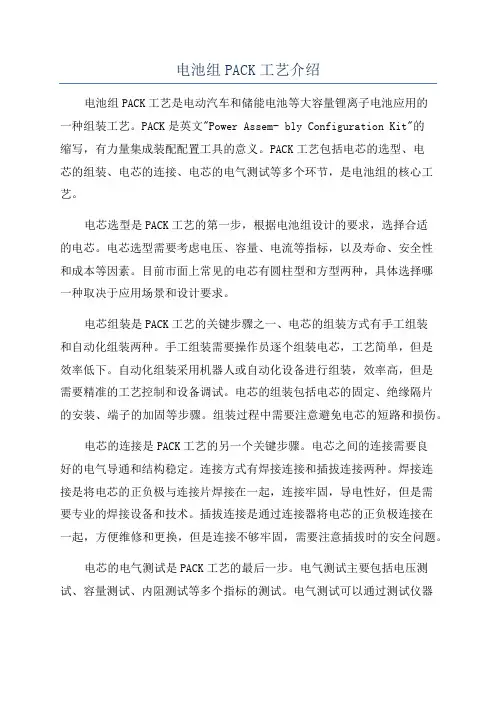

电池组PACK工艺介绍电池组PACK工艺是电动汽车和储能电池等大容量锂离子电池应用的一种组装工艺。

PACK是英文"Power Assem- bly Configuration Kit"的缩写，有力量集成装配配置工具的意义。

PACK工艺包括电芯的选型、电芯的组装、电芯的连接、电芯的电气测试等多个环节，是电池组的核心工艺。

电芯选型是PACK工艺的第一步，根据电池组设计的要求，选择合适的电芯。

电芯选型需要考虑电压、容量、电流等指标，以及寿命、安全性和成本等因素。

目前市面上常见的电芯有圆柱型和方型两种，具体选择哪一种取决于应用场景和设计要求。

电芯组装是PACK工艺的关键步骤之一、电芯的组装方式有手工组装和自动化组装两种。

手工组装需要操作员逐个组装电芯，工艺简单，但是效率低下。

自动化组装采用机器人或自动化设备进行组装，效率高，但是需要精准的工艺控制和设备调试。

电芯的组装包括电芯的固定、绝缘隔片的安装、端子的加固等步骤。

组装过程中需要注意避免电芯的短路和损伤。

电芯的连接是PACK工艺的另一个关键步骤。

电芯之间的连接需要良好的电气导通和结构稳定。

连接方式有焊接连接和插拔连接两种。

焊接连接是将电芯的正负极与连接片焊接在一起，连接牢固，导电性好，但是需要专业的焊接设备和技术。

插拔连接是通过连接器将电芯的正负极连接在一起，方便维修和更换，但是连接不够牢固，需要注意插拔时的安全问题。

电芯的电气测试是PACK工艺的最后一步。

电气测试主要包括电压测试、容量测试、内阻测试等多个指标的测试。

电气测试可以通过测试仪器进行，也可以通过电池管理系统进行。

测试结果需要与设计要求进行比较，以确保电池组的性能符合要求。

除了上述的核心工艺，PACK工艺还包括电池组的外壳设计、散热设计、电池管理系统的安装和调试等多个方面。

外壳设计需要考虑电池组的机械保护、隔热、防水等功能。

散热设计需要保证电池组在工作时的散热效果，防止过热。

锂电池pack生产流程工艺标准锂电池Pack生产流程工艺标准
锂电池Pack是由多块锂电芯组成的电池组，是电动车、电动
工具、智能设备等领域的重要配件。

其生产流程工艺标准主要包
括以下几个方面：
一、电芯生产
1、材料准备：将正极、负极、隔膜等材料按比例混合，并加
入导电剂、粘合剂等辅助材料。

2、涂布：将混合好的材料涂布在铜箔或铝箔上，形成正极和
负极片，再将正负极片分别通过卷曲工艺成为电芯。

3、注液：将电芯组装好后，在容器中注入电解液。

4、封装：将注液好的电芯进行测量、分级，并进行外壳包装，形成单体电池。

二、Pack生产
1、单体电池准备：将单体电池按照要求进行分类、测量，然
后进行组装。

2、BMS安装：BMS是锂电池Pack中重要的控制和保护部件，应当根据工程要求进行安装。

3、组合：将单体电池按照要求进行组合，完成Pack的制造工艺。

4、测试与检验：对Pack进行不同容量和电流的测试，并进行检验，以保证其安全性和电气性能达到标准。

5、包装：对成品Pack进行包装和质量验收。

三、维护保养
1、储存条件：制造好的锂电池Pack应存放在指定的环境中，避免高温、低温和潮湿等环境。

2、使用条件：在使用过程中，锂电池Pack应避免受到高温、低温、碰撞和振动等影响。

3、回收再利用：在锂电池Pack使用寿命结束之后，可以进行回收再利用，以环保的方式处理废旧电池。

以上就是锂电池Pack生产流程工艺标准的相关内容，包括了电芯的生产、Pack的生产、以及维护保养等方面。

在实际生产过程中，应严格按照标准操作，以确保产品的质量和安全性符合需求。

电池PACK生产工艺流程1.电池单体选择和分类：根据不同的应用需求选择合适的电池单体，并进行分类，按照性能参数进行分组。

2.电池单体组装：将电池单体按照特定的电池PACK型号和结构进行组装，通常采用点焊、热压等方式将电池单体连接起来。

3.PACK电路设计和布线：根据电池单体的组合方式和要求进行电路设计和布线，确保电池PACK内的每个电池单体都能正常工作。

4.电池PACK封装：将组装好的电池PACK放入封装设备中进行封装，通常采用铝塑膜或金属罐等材料进行封装，确保电池PACK的安全和密封性。

5.电池PACK内部连接：根据PACK内部电路设计和布线方案，将电池PACK内部的电池单体进行连接，通常采用导线、连接片等方式进行连接。

6.电池PACK外壳封装：将电池PACK放入外壳中进行封装，通常采用塑料外壳或金属外壳进行封装，增加电池PACK的机械强度和抗震性能。

7.电池PACK测试：对封装好的电池PACK进行功能测试，包括电池容量测试、充放电性能测试、短路测试等，确保电池PACK的质量和性能。

8.电池PACK配件安装：在电池PACK上安装所需的附件和接口，如保险丝、连接器等，确保电池PACK能够与其他系统进行连接。

9.电池PACK质量检验：对已经安装好配件的电池PACK进行质量检验，包括外观检查、功能测试、性能测试、安全检测等，确保电池PACK符合相关标准和要求。

10.电池PACK运输和存储：将合格的电池PACK进行运输和存储，确保在运输和存储过程中不会受到损坏和影响。

以上就是一个典型的电池PACK生产工艺流程。

当然，不同的电池PACK型号和应用领域可能会有所差异，但总体上来说，电池单体的组装、封装、测试和装配是一个常见的流程。

在整个生产过程中，质量控制和安全性都是至关重要的，因此需要严格遵循相关标准和要求，确保生产出的电池PACK符合用户的需求和要求。

电池pack工艺流程电池pack工艺流程是指将电池单体进行组装、封装和测试等环节，最终形成电池pack的工艺过程。

下面将为您详细介绍一下电池pack的工艺流程。

1. 电池单体选型：根据用户的需求和电池应用场景进行电池型号的选型。

选型的主要考虑因素包括电池的容量、电压、循环寿命和安全性等。

2. 电池单体测试：对选型的电池单体进行电性能测试，包括电池容量、内阻、放电曲线和循环寿命等。

测试结果将用于后续环节的品质控制和产品质量的保证。

3. 电池单体组装：将电池单体通过焊接、连接器和绝缘膜等方式组装成电池模块。

组装过程中需要确保电池单体与连接器之间的接触良好，并采取适当的绝缘措施以保证安全性。

4. 电池模块测试：对组装好的电池模块进行电性能测试，包括模块的电压、容量和内阻等。

测试过程需要检测模块的各项参数是否符合要求，以确保产品品质。

5. 电池模块封装：将测试合格的电池模块进行封装，通常采用塑料盒或金属外壳封装，以提高电池的机械强度和防护性能。

封装过程中需注意电池的放置位置和固定方式，以避免电池在工作过程中的震动和损坏。

6. 电池模块测试：对封装好的电池模块再次进行电性能测试，确保封装过程中没有对电池性能的影响。

测试结果将用于后续环节的品质控制和产品质量的保证。

7. 电池pack组装：将封装好的电池模块通过连接器和线束等方式组装成完整的电池pack。

组装过程中需要确保连接器和线束的接触良好，并采取适当的绝缘和防震措施，以确保电池pack的安全性和稳定性。

8. 电池pack测试：对组装好的电池pack进行电性能测试，包括pack的电压、容量和内阻等。

测试过程需要检测pack的各项参数是否符合要求，以确保产品品质和性能。

9. 电池pack充电和放电：对测试合格的电池pack进行充电和放电，测试其充放电性能和循环寿命等。

充放电过程中需要注意电池pack的温度和电流等参数，以确保电池pack能够正常工作和达到设计要求。

动力电池pack生产工艺动力电池 pack 生产工艺动力电池 pack 是电动汽车中的核心组件之一，它由多个动力电池单体组成，并包括电池管理系统和连接器等附件。

动力电池 pack 的生产工艺可以分为以下几个步骤：第一步，电池单体制备。

电池单体是动力电池 pack 的基本组成单元，需要先制备好。

电池单体的制备主要包括正负极锂离子电极的制备、隔膜的湿润、电解质注入和电池单体封装等步骤。

电极的制备包括材料混合、分散、涂覆和烘干等工序。

隔膜的湿润需要将隔膜与电解液接触并吸附一定的液体，以增强电池的电导性能。

电解质注入是将电解液注入到电池单体中，以提供离子导电路径。

最后，电池单体封装是将正负极电极与隔膜叠层后进行封装，以保证电池单体的密封性和安全性。

第二步，电池单体测试和分级。

电池单体制备完成后，需要进行测试和分级，以确保电池单体的质量和性能符合要求。

电池单体测试包括电压、容量、内阻和温度等指标的测试，通过严格的测试流程，筛选出合格的电池单体。

而电池单体分级是根据电压、容量和内阻等参数的不同，将电池单体进行分组，以满足动力电池 pack 对于性能和容量的需求。

第三步，电池 pack 组装。

电池单体测试和分级完成后，可以进行电池 pack 的组装。

电池 pack 的组装包括电池单体的串联和并联，以及配备电池管理系统和连接器等附件。

电池单体的串联是将多个电池单体通过连接片连接在一起，构成电池pack 的电压需求；而电池单体的并联是将多组电池单体串联后再进行并联，以增加 pack 的容量。

此外，电池管理系统是电池 pack 的智能管理核心，它能够监测和控制电池 pack 的状态和性能，以保证电池 pack 的安全和稳定运行。

第四步，电池 pack 测试和调试。

在电池 pack 组装完成后，还需要进行测试和调试，以确保电池 pack 的性能和安全符合要求。

电池 pack 测试主要包括电压、容量、内阻和温度等指标的测试，以验证电池 pack 的性能是否达到设计要求。

动力电池PACK制造四大工艺的简介整车制造有四大工艺，分别是：冲压、焊接、喷涂和总装。

动力电池PACK也有四大工艺。

分别是：1、装配工艺；2、气密性检测工艺；3、软件刷写工艺；4、电性能检测工艺；下面简单介绍下动力电池PACK的制造四大工艺。

一、装配工艺动力电池PACK一般都由五大系统构成。

那这五大系统是如何组装到一起，构成一个完整的且机械强度可靠的电池PACK呢？靠的就是装配工艺。

PACK的装配工艺其实是有点类似传统燃油汽车的发动机装配工艺。

通过螺栓、螺帽、扎带、卡箍、线束抛钉等连接件将五大系统连接到一起，构成一个总成。

二、气密性检测工艺动力电池PACK一般安装在新能源汽车座椅下方或者后备箱下方，直接是与外界接触的。

当高压电一旦与水接触，通过常识你就可以想象事情的后果。

因此当新能源汽车涉水时，就需要电池PACK有很好的密封性。

动力电池PACK制造过程中的气密性检测分为两个环节：1）热管理系统级的气密性检测；2）PACK级的气密性检测；国际电工委员会（IEC）起草的防护等级系统中规定，动力电池PACK必须要达到IP67等级。

三、软件刷写工艺没有软件的动力电池PACK，是没有灵魂的。

软件刷写也叫软件烧录，或者软件灌装。

软件刷写工艺就是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中，以在电池测试和使用过程中将采集的电池状态信息数据，由电子控制单元进行数据处理和分析，然后根据分析结果对系统内的相关功能模块发出控制指令，最终向外界传递信息。

四、电性能检测工艺电性能检测工艺是在上述三个工艺完成后，即产品下线之前必做的检测工艺。

电性能检测分三个环节：1）静态测试：绝缘检测、充电状态检测、快慢充测试等；2）动态测试；通过恒定的大电流实现动力电池容量、能量、电池组一致性等参数的评价。

3）SOC调整；将电池PACK的SOC调整到出厂的SOCSOC：State Of Charge，通俗的将就是电池的剩余电量。
