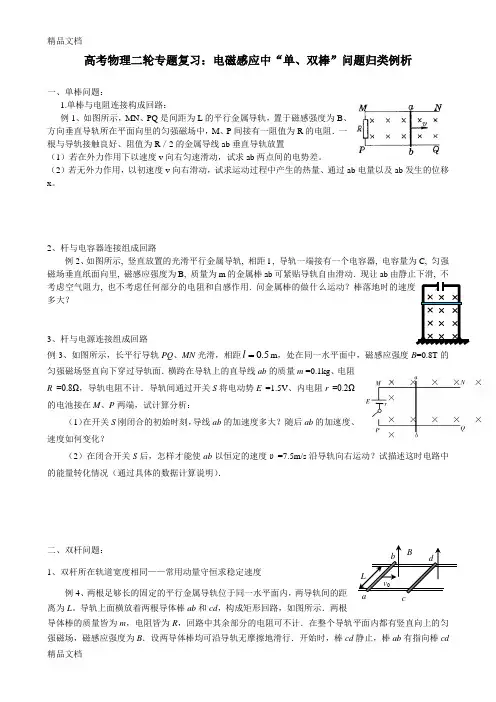

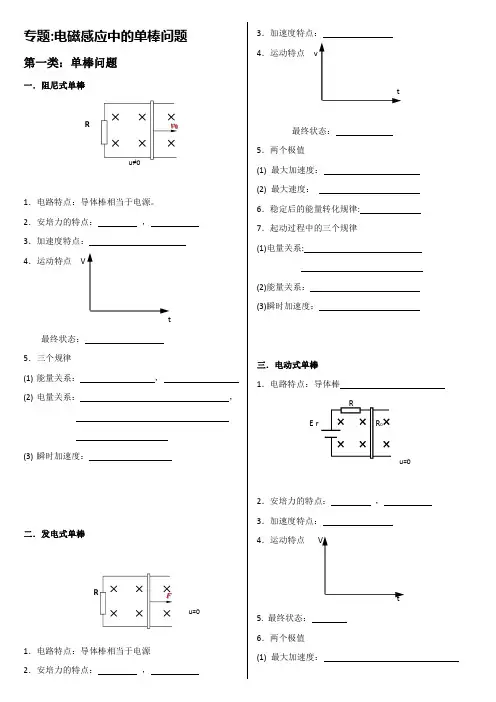

第九章 电磁感应知识点七：单杆问题（与电阻结合）(水平单杆、斜面单杆（先电后力再能量））1、发电式（1）电路特点：导体棒相当于电源，当速度为v 时，电动势E ＝Blv（2）安培力特点：安培力为阻力，并随速度增大而增大（3）加速度特点：加速度随速度增大而减小（4）运动特点：加速度减小的加速运动（5）最终状态：匀速直线运动（6）两个极值①v=0时,有最大加速度：②a=0时,有最大速度：（7）能量关系 （8）动量关系 （9）变形：摩擦力；改变电路；改变磁场方向；改变轨道解题步骤：解决此类问题首先要建立“动→电→动”的思维顺序，可概括总结为：(1)找”电源”，用法拉第电磁感应定律和楞次定律求解电动势的大小和方向；(2)画出等效电路图，求解回路中的电流的大小及方向；(3)分析安培力对导体棒运动速度、加速度的动态过程，最后确定导体棒的最终运动情况；(4)列出牛顿第二定律或平衡方程求解．2、阻尼式（1）电路特点：导体棒相当于电源。
（2）安培力的特点：安培力为阻力，并随速度减小而减小。
（3）加速度特点：加速度随速度减小而减小 （4）运动特点：加速度减小的减速运动（5）最终状态：静止 （6）能量关系：动能转化为焦耳热 （7）动量关系（8）变形：有摩擦力；磁场不与导轨垂直等1．(多选)如图所示，MN 和PQ 是两根互相平行竖直放置的光滑金属导轨，已知导轨足够长，且电阻不计．有一垂直导轨平面向里的匀强磁场，磁感应强度为B ，宽度为L ，ab 是一根不但与导轨垂直而且始终与导轨接触良好的金属杆．开始，将开关S 断开，让ab 由静止开始自由下落，过段时间后，再将S 闭合，若从S 闭合开始计时，则金属杆ab 的速度v 随时间t 变化的图象可能是( )．答案 ACD FN M m F mga m μ-=22-+=()()m F mg R r v B l μ212E mFs Q mgS mv μ=++0m Ft BLq mgt mv μ--=-22()B F B l v a m m R r ==+22B B l v F BIl R r ==+20102mv Q-=00BIl t mv -⋅∆=-0mv q Bl =Bl s q n R r R r φ∆⋅∆==++2、（单选）如图所示，足够长平行金属导轨倾斜放置，倾角为37 °，宽度为0.5 m ，电阻忽略不计，其上端接一小灯泡，电阻为1 Ω.一导体棒MN 垂直于导轨放置，质量为0.2 kg ，接入电路的电阻为1 Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8 T ．将导体棒MN 由静止释放，运动一段时间后，小灯泡稳定发光，此后导体棒MN 的运动速度以及小灯泡消耗的电功率分别为(重力加速度g 取10 m/s 2，sin 37°＝0.6)( )．答案 BA ．2.5 m/s 1 WB ．5 m/s 1 WC ．7.5 m/s 9 WD ．15 m/s 9 W3．(多选)如图所示，水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和导轨粗糙的两种情况相比较，这个过程( )．答案 ACA ．安培力对ab 棒所做的功不相等B ．电流所做的功相等C ．产生的总内能相等D ．通过ab 棒的电荷量相等4．(单选)如图，足够长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中( )．答案 BA ．运动的平均速度大小为12vB ．下滑的位移大小为qR BLC ．产生的焦耳热为qBLvD ．受到的最大安培力大小为B 2L 2v R sin θ5．(多选)如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是( )．答案 ACA ．P ＝2mgv sin θB ．P ＝3mgv sin θC ．当导体棒速度达到v 2时加速度大小为g 2sin θD ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功6、（单选）如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab 可沿导轨自由滑动，导轨一端连接一个定值电阻R ，金属棒和导轨电阻不计．现将金属棒沿导轨由静止向右拉，若保持拉力F 恒定，经时间t 1后速度为v ，加速度为a 1，最终以速度2v 做匀速运动；若保持拉力的功率P 恒定，棒由静止经时间t 2后速度为v ，加速度为a 2，最终也以速度2v 做匀速运动，则( )．答案 BA ．t 2＝t 1B ．t 1>t 2C ．a 2＝2a 1D ．a 2＝5a 17． (多选)如图所示，足够长的光滑导轨倾斜放置，其下端连接一个定值电阻R ，匀强磁场垂直于导轨所在平面，将ab 棒在导轨上无初速度释放，当ab 棒下滑到稳定状态时，速度为v ，电阻R 上消耗的功率为P .导轨和导体棒电阻不计．下列判断正确的是( )．A ．导体棒的a 端比b 端电势低 答案 BDB ．ab 棒在达到稳定状态前做加速度减小的加速运动C ．若磁感应强度增大为原来的2倍，其他条件不变，则ab 棒下滑到稳定状态时速度将变为原来的12D ．若换成一根质量为原来2倍的导体棒，其他条件不变，则ab 棒下滑到稳定状态时的功率将变为原来的4倍8．(单选)如图所示，足够长的光滑金属导轨MN 、PQ 平行放置，且都倾斜着与水平面成夹角θ.在导轨的最上端M 、P 之间接有电阻R ，不计其他电阻．导体棒ab 从导轨的最底端冲上导轨，当没有磁场时，ab 上升的最大高度为H ；若存在垂直导轨平面的匀强磁场时，ab 上升的最大高度为h .在两次运动过程中ab 都与导轨保持垂直，且初速度都相等．关于上述情景，下列说法正确的是( )．A ．两次上升的最大高度相比较为H <hB ．有磁场时导体棒所受合力的功等于无磁场时合力的功C ．有磁场时，电阻R 产生的焦耳热为12mv 20D ．有磁场时，ab 上升过程的最小加速度大于g sin θ 答案 B9．如图所示，两根平行金属导轨固定在同一水平面内，间距为l ，导轨左端连接一个电阻．一根质量为m 、电阻为r 的金属杆ab 垂直放置在导轨上．在杆的右方距杆为d 处有一个匀强磁场，磁场方向垂直于轨道平面向下，磁感应强度为B .对杆施加一个大小为F 、方向平行于导轨的恒力，使杆从静止开始运动，已知杆到达磁场区域时速度为v ，之后进入磁场恰好做匀速运动．不计导轨的电阻，假定导轨与杆之间存在恒定的阻力．求(1)导轨对杆ab 的阻力大小f ；(2)杆ab 中通过的电流及其方向；(3)导轨左端所接电阻的阻值R .答案 (1)F －mv 22d (2)mv 22Bld a →b (3)2B 2l 2d mv －r（1）杆进入磁场前做匀加速运动，有① ② 解得导轨对杆的阻力③ （2）杆进入磁场后做匀速运动，有④ 杆ab 所受的安培力⑤ 解得杆ab 中通过的电流⑥ 杆中的电流方向自a 流向b⑦ （3）杆产生的感应电动势⑧ 杆中的感应电流⑨解得导轨左端所接电阻阻值⑩ 10．如图甲所示．一对平行光滑轨道放置在水平面上，两轨道间距l ＝0.20 m ，电阻R ＝1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B ＝0.5 T 的匀强磁场中，磁场方向垂直轨道面向下．现在一外力F 沿轨道方向拉杆，使之做匀加速运动，测得力F 与时间t 的关系如图乙所示．求杆的质量m 和加速度a .答案 0.1 kg 10 m/s 2解:导体杆在轨道上做匀加速直线运动,用表示其速度,t 表示时间,则有:①杆切割磁力线,将产生感应电动势:② 在杆、轨道和电阻的闭合回路中产生电流③杆受到的安培力的④ 根据牛顿第二定律,有⑤ 联立以上各式,得⑥ 由图线上取两点代入⑥式,可计算得出:,答:杆的质量为,其加速度为.11、如图所示，质量m1＝0.1 kg，电阻R1＝0.3 Ω，长度l＝0.4 m的导体棒ab横放在U型金属框架上．框架质量m2＝0.2 kg，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2.相距0.4 m的MM′、NN′相互平行，电阻不计且足够长．电阻R2＝0.1 Ω的MN垂直于MM′.整个装置处于竖直向上的匀强磁场中，磁感应强度B＝0.5 T．垂直于ab施加F＝2 N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触．当ab运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10 m/s2.(1)求框架开始运动时ab速度v的大小；(2)从ab开始运动到框架开始运动的过程中，MN上产生的热量Q＝0.1 J，求该过程ab位移x的大小．答案(1)6 m/s(2)1.1 m（1）ab对框架的压力① 框架受水平面的支持力②依题意，最大静摩擦力等于滑动摩擦力，则框架受到最大静摩擦力③ab中的感应电动势④ MN中电流⑤MN受到的安培力⑥ 框架开始运动时⑦ 由上述各式代入数据解得⑧（2）闭合回路中产生的总热量⑨ 由能量守恒定律，得⑩代入数据解得⑪12、如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，M、P之间接电阻箱R，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B＝0.5 T．质量为m的金属杆ab水平放置在轨道上，其接入电路的电阻值为r.现从静止释放杆ab，测得其在下滑过程中的最大速度为v m.改变电阻箱的阻值R，得到v m与R的关系如图乙所示．已知轨道间距为L＝2 m，重力加速度g取10 m/s2，轨道足够长且电阻不计．(1)当R＝0时，求杆ab匀速下滑过程中产生的感应电动势E的大小及杆中电流的方向；(2)求杆ab的质量m和阻值r；(3)当R＝4 Ω时，求回路瞬时电功率每增加1 W的过程中合外力对杆做的功W.答案(1)2 V b→a(2)0.2 kg 2 Ω(3)0.6 J解:(1)由图可以知道,当时,杆最终以匀速运动,产生电动势由右手定则判断得知,杆中电流方向从(2)设最大速度为v,杆切割磁感线产生的感应电动势由闭合电路的欧姆定律:杆达到最大速度时满足计算得出:由图象可以知道:斜率为,纵截距为, 得到:计算得出:,(3)根据题意:,得,则由动能定理得联立得代入计算得出13．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ＝30°角固定，两轨道间距为L ＝1 m ．质量为m 的金属杆ab 垂直放置在轨道上，其阻值忽略不计．空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B ＝0.5 T ．P 、M 间接有阻值为R 1的定值电阻，Q 、N 间接电阻箱R .现从静止释放ab ，改变电阻箱的阻值R ，测得最大速度为v m ，得到1v m 与1R 的关系如图乙所示．若轨道足够长且电阻不计，重力加速度g 取10 m/s 2.求： (1)金属杆的质量m 和定值电阻的阻值R 1； (2)当电阻箱R 取4 Ω时，且金属杆ab 运动的加速度为12g sin θ时，此时金属杆ab 运动的速度；(3)当电阻箱R 取4 Ω时，且金属杆ab 运动的速度为v m 2时，定值电阻R 1消耗的电功率．解析 (1)总电阻为R 总＝R 1R /(R 1＋R )，电路的总电流I ＝BLv /R 总 当达到最大速度时金属棒受力平衡，有mg sin θ＝BIL ＝B 2L 2v m R 1R (R 1＋R )，1v m ＝B 2L 2mgR sin θ＋B 2L 2mgR 1sin θ，根据图象代入数据，可以得到金属杆的质量m ＝0.1 kg ，R 1＝1 Ω. (2)金属杆ab 运动的加速度为12g sin θ时，I ′＝BLv ′/R 总 根据牛顿第二定律得mg sin θ－BI ′L ＝ma即mg sin θ－B 2L 2v ′R 1R (R 1＋R )＝12mg sin θ，代入数据，得到v ′＝0.8 m/s. (3)当电阻箱R 取4 Ω时，根据图象得到v m ＝1.6 m/s ，则v ＝v m 2＝0.8 m/s ，P ＝E 2R 1＝B 2L 2v 2R 1＝0.16 W.14．如图所示，竖直平面内有无限长，不计电阻的两组平行光滑金属导轨，宽度均为L ＝0.5 m ，上方连接一个阻值R ＝1 Ω的定值电阻，虚线下方的区域内存在磁感应强度B ＝2 T 的匀强磁场．完全相同的两根金属杆1和2靠在导轨上，金属杆与导轨等宽且与导轨接触良好，电阻均为r ＝0.5 Ω.将金属杆1固定在磁场的上边缘(仍在此磁场内)，金属杆2从磁场边界上方h 0＝0.8 m 处由静止释放，进入磁场后恰做匀速运动．(g 取10 m/s 2)(1)求金属杆的质量m 为多大？(2)若金属杆2从磁场边界上方h 1＝0.2 m 处由静止释放，进入磁场经过一段时间后开始做匀速运动．在此过程中整个回路产生了1.4 J 的电热，则此过程中流过电阻R 的电荷量q 为多少？解析 (1)金属杆2进入磁场前做自由落体运动，则v m ＝2gh 0＝4 m/s金属杆2进入磁场后受两个力而处于平衡状态，即mg ＝BIL ，且E ＝BLv m ，I ＝E 2r ＋R解得m ＝B 2L 2v m 2r ＋R g ＝22×0.52×42×0.5＋1×10kg ＝0.2 kg. (2)金属杆2从下落到再次匀速运动的过程中，设金属杆2在磁场内下降h 2，由能量守恒定律得 mg (h 1＋h 2)＝12mv 2m ＋Q 解得h 2＝12mv 2m ＋Q mg －h 1＝0.2×42＋2×1.42×0.2×10 m －0.2 m ＝1.3 m 金属杆2进入磁场到匀速运动的过程中，感应电动势和感应电流的平均值分别为E ＝BLh 2t 2，I ＝E 2r ＋R 故流过电阻R 的电荷量q ＝It 2 联立解得q ＝BLh 22r ＋R ＝2×0.5×1.32×0.5＋1C ＝0.65 C.15．如图12(a)所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域Ⅰ内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图(b)所示．t ＝0时刻在轨道上端的金属棒ab 从如图所示位置由静止开始沿导轨下滑，同时下端的另一金属棒cd 在位于区域Ⅰ内的导轨上由静止释放．在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好．已知cd棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻(t x 未知)ab 棒恰进入区域Ⅱ，重力加速度为g .求：(1)通过cd 棒电流的方向和区域Ⅰ内磁场的方向；(2)当ab 棒在区域Ⅱ内运动时cd 棒消耗的电功率；(3)ab 棒开始下滑的位置离EF 的距离；(4)ab 棒从开始下滑至EF 的过程中回路中产生的热量．解析 (1)由楞次定律知通过cd 棒的电流方向为d →c 区域Ⅰ内磁场方向为垂直于纸面向上．(2)对cd 棒：F 安＝BIl ＝mg sin θ，所以通过cd 棒的电流大小I ＝mg sin θBl 当ab 棒在区域Ⅱ内运动时cd 棒消耗的电功率 P ＝I 2R ＝m 2g 2R sin 2θB 2l 2. (3)ab 棒在到达区域Ⅱ前做匀加速直线运动，加速度a ＝g sin θ cd 棒始终静止不动，ab 棒在到达区域Ⅱ前、后回路中产生的感应电动势不变，则ab 棒在区域Ⅱ中一定做匀速直线运动，可得ΔΦΔt ＝Blv t ，即B ·2l ·l t x ＝Blg sin θt x ，所以t x ＝2l g sin θ ab 棒在区域Ⅱ中做匀速直线运动的速度v t ＝2gl sin θ 则ab 棒开始下滑的位置离EF 的距离h ＝12at 2x ＋2l ＝3l . (4)ab 棒在区域Ⅱ中运动的时间t 2＝2l v t＝2lg sin θ ab 棒从开始下滑至EF 的总时间t ＝t x ＋t 2＝22lg sin θ，E ＝Blv t ＝Bl 2gl sin θ ab 棒从开始下滑至EF 的过程中闭合回路产生的热量Q ＝EIt ＝4mgl sin θ.16．如图所示，两根正对的平行金属直轨道MN 、M ´N ´位于同一水平面上，两轨道之间的距离l=0.50m ．轨道的MM ´端之间接一阻值R=0.40Ω的定值电阻，NN ´端与两条位于竖直面内的半圆形光滑金属轨道NP 、N ´P ´平滑连接，两半圆轨道的半径均为R 0=0.50m ．直轨道的右端处于竖直向下、磁感应强度B=0.64 T 的匀强磁场中，磁场区域的宽度d=0.80m ，且其右边界与NN ´重合．现有一质量m =0.20kg 、电阻r =0.10Ω的导体杆ab 静止在距磁场的左边界s=2.0m 处．在与杆垂直的水平恒力F=2.0N 的作用下ab 杆开始运动，当运动至磁场的左边界时撤去F ，结果导体杆ab 恰好能以最小速度通过半圆形轨道的最高点PP ´．已知导体杆ab 在运动过程中与轨道接触良好，且始终与轨道垂直，导体杆ab 与直轨道之间的动摩擦因数μ=0.10，轨道的电阻可忽略不计，取g =10m/s 2，求：⑴导体杆刚进入磁场时，通过导体杆上的电流大小和方向；⑵导体杆穿过磁场的过程中通过电阻R 上的电荷量；⑶导体杆穿过磁场的过程中整个电路中产生的焦耳热．解:(1)设导体杆在F 的作用下运动至磁场的左边界时的速度为,根据动能定理则有:导体杆刚进入磁场时产生的感应电动势为:此时通过导体杆上的电流大小为:(或 根据右手定则可以知道,电流方向为由b 向a (2)设导体杆在磁场中运动的时间为t,产生的感应电动势的平均值为,则有: 通过电阻R 的感应电流的平均值为:通过电阻R 的电荷量为:(或 (3)设导体杆离开磁场时的速度大小为,运动到圆轨道最高点的速度为,因导体杆恰好能通过半圆形轨道的最高点,根据牛顿第二定律对导体杆在轨道最高点时有:对于导体杆从运动至的过程,根据机械能守恒定律有:计算得出:导体杆穿过磁场的过程中损失的机械能为:此过程中电路中产生的焦耳热为:知识点八：单杆问题（与电容器结合）电容有外力充电式（1）电路特点：导体为发电边；电容器被充电。
