modbus地址对应表曾经做过单片机和以下20种PLC的Modbus RTU串口通信，现将这20种PLC输入、输出和寄存器元件与Modbus编号地址对应表分享出来。
三菱FX3G-40MR/ES-A、西门子S7-200 CPU226 AC/DC/RLY、欧姆龙CP1H-X40DR-A、松下AFPX-C40R、台达DVP-12SA2、信捷XC5-48、永宏FBs-40MC、产电XBC-DR40S、汇川H2u-2416MT-XP、英威腾IVC2H-1616MAT6、基恩士KV-N40AR、施耐德电气TM218LDAE40DRPHN、海为H40S2R系列、维控LX3V1212MT系列、和利时LE5109、台安AP-340BR-A、罗克韦尔1766-L32BWA、合信CTH200系列CPU H226L、富士SPE NW0P40R-31、步科K508-40AR。
，三菱X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
西门子I元件支持Modbus之02功能码；Q元件支持Modbus之01、05、15功能码；V元件支持Modbus之03、06、16功能码。
欧姆龙CIO0元件支持Modbus之02功能码；CIO100元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
松下X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；DT元件支持Modbus之03、06、16功能码。
台达X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
信捷X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。
永宏X元件支持Modbus之02功能码；Y元件支持Modbus之01、05、15功能码；D元件支持Modbus之03、06、16功能码。

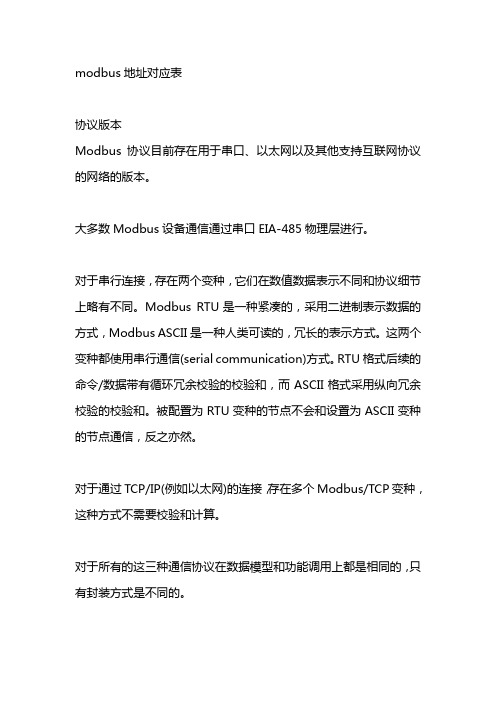

modbus地址对应表协议版本Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行。
对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
Modbus RTU是一种紧凑的，采用二进制表示数据的方式，Modbus ASCII是一种人类可读的，冗长的表示方式。
这两个变种都使用串行通信(serial communication)方式。
RTU格式后续的命令/数据带有循环冗余校验的校验和，而ASCII格式采用纵向冗余校验的校验和。
被配置为RTU变种的节点不会和设置为ASCII变种的节点通信，反之亦然。
对于通过TCP/IP(例如以太网)的连接，存在多个Modbus/TCP变种，这种方式不需要校验和计算。
对于所有的这三种通信协议在数据模型和功能调用上都是相同的，只有封装方式是不同的。
Modbus有一个扩展版本Modbus Plus(Modbus+或者MB+)，不过此协议是Modicon专有的，和Modbus不同。
它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。
它使用1Mbit/s的双绞线，并且每个节点都有转换隔离装置，是一种采用转换/边缘触发而不是电压/水平触发的装置。
连接Modbus Plus到计算机需要特别的接口，通常是支持ISA(SA85)，PCI或者PMCIA总线的板卡。
通信和设备Modbus协议是一个master/slave架构的协议。
有一个节点是master节点，其他使用Modbus协议参与通信的节点是slave节点。
每一个slave设备都有一个唯一的地址。
在串行和MB+网络中，只有被指定为主节点的节点可以启动一个命令(在以太网上，任何一个设备都能发送一个Modbus命令，但是通常也只有一个主节点设备启动指令)。
一个ModBus命令包含了打算执行的设备的Modbus地址。
所有设备都会收到命令，但只有指定位置的设备会执行及回应指令(地址0例外，指定地址0的指令是广播指令，所有收到指令的设备都会运行，不过不回应指令)。
Modbus协议定义的寄存器地址是5位十进制地址，即:
线圈(DO)地址:00000~09999
触点(DI)地址:10000~19999
输入寄存器(AI)地址:30000~39999
输出寄存器(AO)地址:40000~49999
由于上述各类地址是唯一对应的，因此有些资料就以其第一个数字区分各类地址，即:0x代表线圈(DO)类地址，1x代表触点(DI)类地址、3x代表输入寄存器(AI)类地址、4x代表输出寄存器(AO)类地址。
在实际编程中，由于前缀的区分作用，所以只需说明后4位数，而且需转换为4位十六进制地址。
Modbus是一种串行通信协议，是Modicon公司（现在的施耐德电气Schneider Electric）于1979年为使用可编程逻辑控制器（PLC）通信而发表。
Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。
Modbus是一种串行通信协议，是Modicon公司（现在的施耐德电气Schneider Electric）于1979年为使用可编程逻辑控制器（PLC）通信而发表。
Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。
Modbus比其他通信协议使用的更广泛的主要原因有：
对供应商来说，修改移动本地的比特或字节没有很多限制
Modbus允许多个(大约240个) 设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和远程终端控制系统（RTU）。
Modbus通讯协议：Modbus是一种串行通信协议，是Modicon公司（现在的施耐德电气Schneider Electric）于1979年为使用可编程逻辑控制器（PLC）通信而发表。
Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。
简介：Modbus是一种串行通信协议，是Modicon公司（现在的施耐德电气Schneider Electric）于1979年为使用可编程逻辑控制器（PLC）通信而发表。
Modbus已经成为工业领域通信协议的业界标准（De facto），并且现在是工业电子设备之间常用的连接方式。
Modbus比其他通信协议使用的更广泛的主要原因有：公开发表并且无版权要求易于部署和维护对供应商来说，修改移动本地的比特或字节没有很多限制Modbus允许多个(大约240个) 设备连接在同一个网络上进行通信，举个例子，一个由测量温度和湿度的装置，并且将结果发送给计算机。
在数据采集与监视控制系统（SCADA）中，Modbus通常用来连接监控计算机和远程终端控制系统（RTU）。
协议版本：Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。
大多数Modbus设备通信通过串口EIA-485物理层进行。
对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。
Modbus RTU是一种紧凑的，采用二进制表示数据的方式，Modbus ASCII是一种人类可读的，冗长的表示方式。
这两个变种都使用串行通信（serial communication）方式。
RTU格式后续的命令/数据带有循环冗余校验的校验和，而ASCII格式采用纵向冗余校验的校验和。
被配置为RTU变种的节点不会和设置为ASCII变种的节点通信，反之亦然。
对于通过TCP/IP（例如以太网）的连接，存在多个Modbus/TCP 变种，这种方式不需要校验和计算。
台达plc的寄存器名称用高位地址来区别如PROFIBUS－DP 转MODBUS RTU/ASCII 协议产品介绍简介通科技有限公司开发出的DDMC2PF1(DDMC2PF2)产品支持将PROFIBUS－DP从站设备中PIW、PQW映射为DBUS RTU/ASCII中的读（1号）写（15号）多个线圈（0xxxx）命令、写（5号）单个线圈（0xxxx）命读输入继电器2号（1xxxx）命令、读（4号）输入寄存器（3xxxx）命令、读（3号）写（16号）多个保持存器（4xxxx），写（6号）单个保持寄存器（4xxxx），可满足大多数MODBUS设备与PROFIBUS交换数据。
要技术参数：MC2PF1与DDMC2PF2主要区别：DDMC2PF1全部采用端子连接方式，而DDMC2PF2的Profibus为DB9针总线接口并扩展有4线端子连接口，其他并无区别！主要技术参数通讯口1连接模式：标准 PROFIBUS－DP从站模式（采用西门子专用ASIC芯片）；讯速度为9600 Bps～6 MBps自动适应；PROFIBUS网络中允许连接126个DDMC2PF1模块，通过拨码开关设置。
模块固定站用48个PIW远程输入寄存器和48个PQW远程输出寄存器！别提醒：第48个PIW被固定设置为：PIBxxH的8个位从低到高分别表示为1～8＃MODBUS备的通讯超时标志位，当对应位为1，则表示该设备通讯出现超时故障；BxxL的8个位从低到高分别表示为1～8＃MODBUS设备的通讯应答非法标志位，当对应位为1，则表该设备通讯出现非法操作故障！DDMC2PF2中某个设备号仅写入1个保持寄存器时，则DDMC2PF1则按6号命令写单个保持寄存器！写单个线圈，则自动为5号命令（Profibus中仍然占1个PQW字，当需要该线圈通，PQW必须写入大1的任何数据，断开必须写0）。
果写保持寄存器数目超过1个，则自动按16号命令完成多个寄存器写入命令。
CPU 百度上的通信口（Port0）支持Modbus RTU 从站通信协议S7-200 CPU上的通信口Port0可以支持Modbus RTU协议，成为Modbus RTU从站。
此功能是通过S7-200的自由口通信模式实现，因此可以通过无线数据电台等慢速通信设备传输。
如果想在S7-200 CPU之间、或者其他支持Modbus RTU的设备使用Modbus RTU协议通信，需要由有S7-200 CPU做Modbus 主站。
S7-200 CPU做主站必须由用户自己用自由口模式，按相关协议编程。
详情请参考《S7-200系统手册》之相关章节。
要实现Modbus RTU通信，需要STEP 7-Micro/WIN32 V3.2以上版本的编程软件，而且须安装STEP 7-Micro/WIN32 V3.2 Instruction Library（指令库）。
Modbus RTU功能是通过指令库中预先编好的程序功能块实现的。
Modbus RTU从站指令库只支持CPU上的通信0口（Port0）。
参考：Modbus RTU 文库主站指令库基本步骤：1. 检查Micro/WIN的软件版本，应当是STEP 7-Micro/WIN V3.2以上版本。
2. 检查Micro/WIN的指令树中是否存在Modbus RTU从站指令库（图1），库中应当包括MBUS_INIT和MBUS_SLAVE两个子程序。
如果没有，须安装Micro/WIN32 V3.2的Instruction Library（指令库）软件包；3. 编程时使用SM0.1调用子程序MBUS_INIT进行初始化，使用SM0.0调用MBUS_SLAVE，并指定相应参数。
关于参数的详细说明，可在子程序的局部变量表中找到；图中参数意义如下：a. 模式选择：启动/停止Modbus，1=启动；0=停止b. 从站地址：Modbus从站地址，取值1~247c. 波特率：可选1200，2400，4800，9600，19200，38400，57600，115200d. 奇偶校验：0=无校验；1=奇校验；2=偶校验e. 延时：附加字符间延时，缺省值为0f. 最大I/Q位：参与通信的最大I/O点数，S7-200的I/O映像区为128/128，缺省值为128g. 最大AI字数：参与通信的最大AI通道数，可为16或32 h. 最大保持寄存器区：参与通信的V存储区字（VW）i. 保持寄存器区起始地址：以&VBx指定（间接寻址方式）j. 初始化完成标志：成功初始化后置1 k. 初始化错误代码l. Modbus执行：通信中时置1，无Modbus 通信活动时为0。
