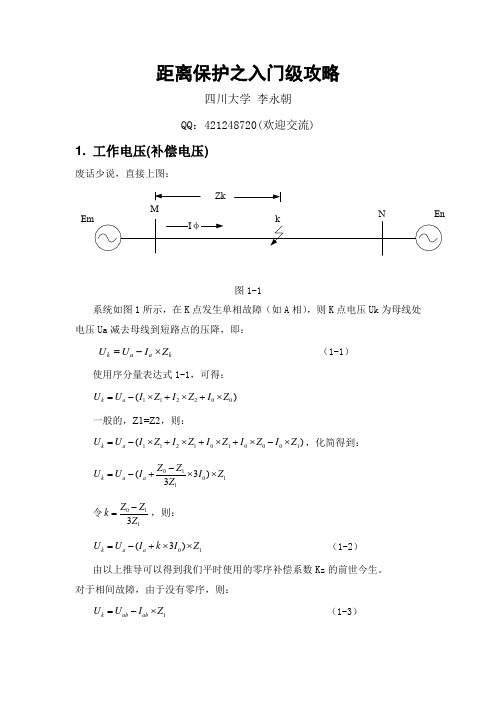

距离保护之入门级攻略四川大学 李永朝 QQ ：421248720(欢迎交流)1. 工作电压(补偿电压)废话少说，直接上图：MZk图1-1系统如图1所示，在K 点发生单相故障（如A 相），则K 点电压Uk 为母线处电压Ua 减去母线到短路点的压降，即：k a a k U U I Z =-⨯ （1-1）使用序分量表达式1-1，可得：112200()k a U U I Z I Z I Z =-⨯+⨯+⨯ 一般的，Z1=Z2，则：1121010001()k a U U I Z I Z I Z I Z I Z =-⨯+⨯+⨯+⨯-⨯，化简得到：01011(3)3k a a Z Z U U I I Z Z -=-+⨯⨯ 令0113Z Z k Z -=，则： 01(3)k a a U U I k I Z =-+⨯⨯ （1-2） 由以上推导可以得到我们平时使用的零序补偿系数Kz 的前世今生。
对于相间故障，由于没有零序，则：1k ab ab U U I Z =-⨯ （1-3）根据式（1-2）和（1-3），可以得到我们常用的阻抗继电器的工作电压为：op m op set U U I Z =-⨯ （1-4）其中Um 为保护安装处电压即母线电压。
如果从保护安装处到保护范围末端没有其它分支电流而流的是同一个电流时（例如正常运行、区外故障、系统振荡），Iop ×Zset 为从保护安装处到保护范围末端这一段线路上的压降。
此时阻抗继电器的工作电压其物理概念是保护范围末端的电压，即由保护安装处求得的补偿到保护范围末端的电压，故该电压又被称为补偿电压。
但在区内短路时，由于从保护安装处到短路点和从短路点到保护范围末端流的不是同一个电流，此时由（1-4）式计算出的工作电压并不是真正的保护范围末端的电压，而是假想的如果从保护安装处到保护范围末端都流有与加入到保护装置中的电流相同的电流时的保护范围末端的电压。
这就是补偿电压的意义。
