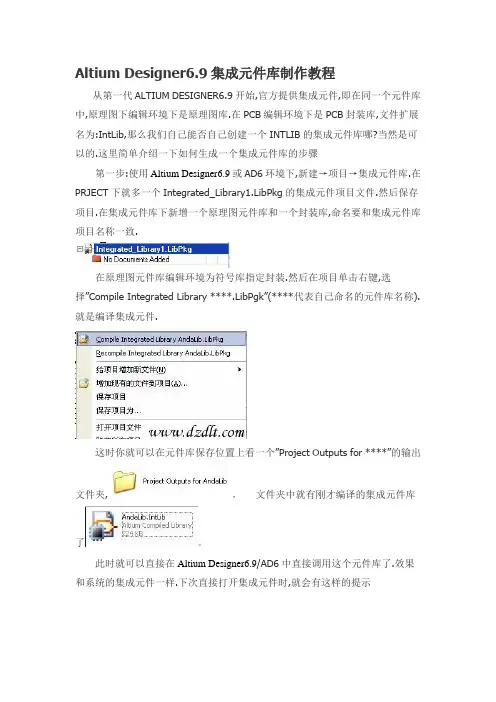

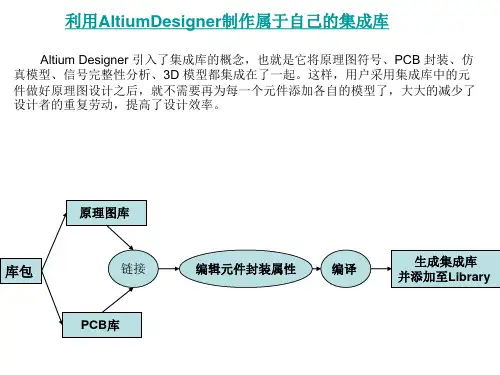

Altium Designer6.9集成元件库制作教程从第一代ALTIUM DESIGNER6.9开始,官方提供集成元件,即在同一个元件库中,原理图下编辑环境下是原理图库.在PCB编辑环境下是PCB封装库,文件扩展名为:IntLib,那么我们自己能否自己创建一个INTLIB的集成元件库哪?当然是可以的.这里简单介绍一下如何生成一个集成元件库的步骤第一步:使用Altium Designer6.9或AD6环境下,新建→项目→集成元件库.在PRJECT下就多一个Integrated_Library1.LibPkg的集成元件项目文件.然后保存项目.在集成元件库下新增一个原理图元件库和一个封装库,命名要和集成元件库项目名称一致.在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键,选择”Compile Integrated Library ****.LibPgk”(****代表自己命名的元件库名称).就是编译集成元件.这时你就可以在元件库保存位置上看一个”Project Outputs for ****”的输出文件夹,，文件夹中就有刚才编译的集成元件库了。

此时就可以直接在Altium Designer6.9/AD6中直接调用这个元件库了.效果和系统的集成元件一样.下次直接打开集成元件时,就会有这样的提示选择提取源,你就可以在PROJECT中看到集成元件所有包含的原理图符号库和PCB封装库.不过要注意的是,如果你对元件库修改后,要记得重新编译一下,否则你是调不到你最新增加的元件库,在项目右键选择” Reompile Integrated Library****.LibPgk”选项.在Altium Designer6.9中建造自己的原理图库Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA 设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB 库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools→New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a)新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b)在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c)用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d)用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e)添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f)保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。

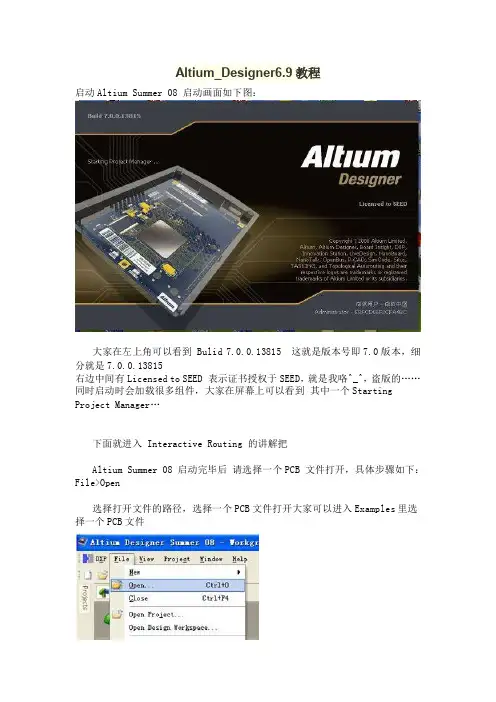

Altium_Designer6.9教程启动Altium Summer 08 启动画面如下图：大家在左上角可以看到 Bulid 7.0.0.13815 这就是版本号即7.0版本，细分就是7.0.0.13815右边中间有Licensed to SEED 表示证书授权于SEED，就是我咯^_^，盗版的……同时启动时会加载很多组件，大家在屏幕上可以看到其中一个Starting Project Manager…下面就进入 Interactive Routing 的讲解把Altium Summer 08 启动完毕后请选择一个PCB 文件打开，具体步骤如下：File>Open选择打开文件的路径，选择一个PCB文件打开大家可以进入Examples里选择一个PCB文件现在打开了一个PCB文件，如下图：点击左上方的 DXP>Preferences接下来出现Preferences框，如下图，大家可以看到有System Schematic FPGA等12个大类我们选择PCB Editor> Interactive Routing 进入交互式布线设置，下图就是交互式布线设置对话框Routing Conflict ResolutionDragingInteractive Routing OptionsSmart Connection Pad ExitsInteractive Routing Width/Via Size SourcesFacorite Interactive Routing WidthsFacorite Interactive Routing Via SizesⅠ、Routing Conflict Resolution 篇下面对上面几个设置选项进行说明Routing Conflict Resolution 篇从上面可以看到 Routing Conflict Resolution 对应有None，Push Conflicting Object ，Walk Around Conflicting Object，Hug And Push Conflicting Objec 4个布线方式Routing Conflict Resolution 篇之None回到PCB环境中进行None下的布线，这种方式布线就是常规式布线，你想连哪里就可以拖动鼠标移动到哪里，等介绍玩下面3种布线方式大家就会知道None与其他布线方式的区别了，在其它3种布线模式下将不能连接不同的网络，比如VCC连接到GND，光标始终停留在GND外围。

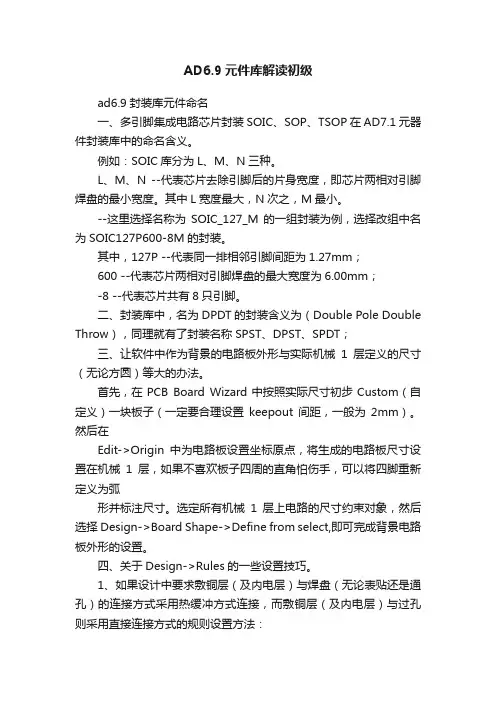

AD6.9元件库解读初级ad6.9封装库元件命名一、多引脚集成电路芯片封装SOIC、SOP、TSOP在AD7.1元器件封装库中的命名含义。

例如：SOIC库分为L、M、N三种。

L、M、N --代表芯片去除引脚后的片身宽度，即芯片两相对引脚焊盘的最小宽度。

其中L宽度最大，N次之，M最小。

--这里选择名称为SOIC_127_M的一组封装为例，选择改组中名为SOIC127P600-8M的封装。

其中，127P --代表同一排相邻引脚间距为1.27mm；600 --代表芯片两相对引脚焊盘的最大宽度为6.00mm；-8 --代表芯片共有8只引脚。

二、封装库中，名为DPDT的封装含义为（Double Pole Double Throw），同理就有了封装名称SPST、DPST、SPDT；三、让软件中作为背景的电路板外形与实际机械1层定义的尺寸（无论方圆）等大的办法。

首先，在PCB Board Wizard中按照实际尺寸初步Custom（自定义）一块板子（一定要合理设置keepout间距，一般为2mm）。

然后在Edit->Origin中为电路板设置坐标原点，将生成的电路板尺寸设置在机械1层，如果不喜欢板子四周的直角怕伤手，可以将四脚重新定义为弧形并标注尺寸。

选定所有机械1层上电路的尺寸约束对象，然后选择Design->Board Shape->Define from select,即可完成背景电路板外形的设置。

四、关于Design->Rules的一些设置技巧。

1、如果设计中要求敷铜层（及内电层）与焊盘（无论表贴还是通孔）的连接方式采用热缓冲方式连接，而敷铜层（及内电层）与过孔则采用直接连接方式的规则设置方法：敷铜层设置方法：在规则中的Plane项目中找到Polygon Connect style项目，新建子项名为：PolygonConnect_Pads，设置where the first object matches为：(InPADClass('All Pads'))，where the second object matches为：All；并选择连接类型为45度4瓣连接。

Altium Designer 6.9元件库的建立第一步：文件----新建-----库----原理图库
第二步：选择原理图库编辑
第三步：常用先项设置
工具-----文档选项-----
第4 步：普通封装元件SCH图制作工具----新器件
第5步：绘制元件（同PRTER99）
双击电器引脚可设置PIN特性
双击这里可以设置器件特性如下图
填写U?/R?/C?等
添加PCB封装
绘制多逻辑封装：
上接第4 步，第5 步：绘制元件中的第一个PAR
第6步：工具-----新部件同上直至绘制完成所有PAR。

第7步：保存
多逻辑封装的各个部件
元件库的使用
第一步：文件-----新建------原理图
第二步：
○2
点击放置元件
○1
○3
○4
PROTEL99元件库的调用
点击打开------找到相关文件目录下的99元件库。

手把手教你创建自己的AltiumDesigner集成元件库一个善于规划、管理及总结的硬件开发工程师都喜欢创建自己的集成库，这样就相当于给自己打造了一款更适合自己的尖兵利器，无论是硬件设计的统一性还是硬件模块的可重用性，都会给工程师带来更多的设计便利。

一个管理规范的硬件开发企业，在集成库的制作及使用方面都会做出很多规范来约束和管理硬件开发工程师，以便于产品硬件设计的规范性及产品协同开发的高效性。

可见，规范化的集成库，对硬件设计开发的重要性。

Altium Designer的集成库的创建方法，我们总结为三大法：1、复制粘贴法。

2、向导法。

3、手工制作法。

接下来我们就一一讲解。

1、复制粘贴法从现有的原理中导出原理图元件库，从现有的PCB文件中导出元件的封装库。

然后从这些库中复制我们需要的元件的原理图符号或者封装到我们自己创建的集成库中。

（1）创建集成库在左侧的“Files”文件面板的“New”新建栏目中选择“Blank Project(Library Package)”创建集成库。

创建好的集成库就在“Projects”工程面板上显示。

在工程名上右键选择“Save Project”保存工程。

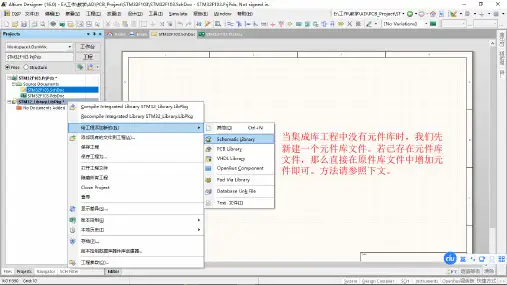

（2）在集成库中创建原理图库和PCB封装库在工程名上右键选择“Add New to Project -> Schematic Library”在工程文件中添加一个原理图文件库，同样选择“PCB Library”添加一个PCB封装库，添加完成后，点击工具栏的保存按钮保存新添加的元件库。

（3）从原理图中导出原理图库打开要导出原理图库的原理图，在菜单栏，选择“Design -> Make Schematic Library”（4）复制原理图符号在“SCH Library”面板，在要复制的原理图符号上右键选择“Copy”复制，在新键的集成库的原理图元件库的“SCH Library”面板中粘贴“Paste”即可。

（5）从PCB中导出封装库打开要导出封装库的PCB，在菜单栏，选择“De sign -> Make Pcb Library”（6）复制元件封装在“PCB Library”面板，在要复制的封装上右键选择“Copy”复制，在新键的集成库的PCB封装库的“PCB Library”面板中粘贴“Paste”即可。

AD6.9中提取元件封装的⼏种⽅法AD6.9中提取元件封装的⼏种⽅法在电路板设计中，封装是否准确，合适美观对最终设计结果有很⼤影响。

对于⾃制元件，如何快速准确地绘制封装呢？当然最简单的⽅法是利⽤查找功能找到已有的或者类似的封装提取出来稍作修改使⽤，其次是利⽤⼯具中的元件封装向导，根据图⽰的尺⼨输⼊相应数值⾃动⽣成封装。

提取封装的操作主要有以下⼏种办法。

1。

找到封装所在的库⽂件，打开后从Pcb library⾯板中选中相应n个封装，右键菜单选复制，然后打开⾃⼰的封装库，点开Pcb library⾯板执⾏右键菜单中的Paste n Components粘贴n个封装，当然也可以⽤Ctrl + C,Ctrl + V来复制粘贴，不过这样偶尔会“失灵”。

对于软件⾃带的集成元件库，在打开时候会提⽰要进⾏什么操作，选择提取资源就可以打开为⼀个原理图库和⼀个封装库来使⽤了，复制粘贴的办法如上。

2。

其实封装也在于积累，在平时，看到别⼈电路板中有漂亮精巧的封装，也可以提取出来为我所⽤。

执⾏设计菜单中的⽣成PCB库命令，软件会⾃动提取电路板中的封装并⽣成⼀个元件库，然后要做的和上⾯的⼀样了，找到你想要的封装然后复制粘贴保存。

3。

从PCB中提取单个封装。

先⽣成PCB封装库再复制封装的办法虽然能将好的封装⼀⽹打尽，可是⼤多数时候会⽐较⿇烦，查找不便，更多时候我们仅仅是需要使⽤其中的⼀两个封装。

这时候就可以在PCB中选中要提取封装的元件，复制，切换到⾃⼰的封装库，点开Pcb library⾯板粘贴或者新建⼀个封装后粘贴到封装中，这两种操作的不同之处是前⼀种可以保留封装的相关信息，如描述、⾼度等，⽽后⼀种却只是保留了封装。

其实这样复制粘贴还有⼀个妙⽤，⾃⼰做的Logo、签名之类也可以⽤这样的⽅法制作成⼀个封装保存，在以后的使⽤中，更加⽅便。

我之前都是⽤bmp2pcb那个⼩软件⽣成Logo，保存在⼀个PCB⽂件中，每次需要⽤的时候打开复制粘贴，因为其中的元素是散的每次都要全部选中了才能挪动或者复制粘贴，使⽤起来⽐较⿇烦。

AltiumDesigner绘制原理图元件绘制元件Altium Designer是一款专业的电子设计自动化软件，广泛应用于电
子产品的原理图设计与PCB布局。

绘制原理图时，元件的准确绘制至关重要，下面将详细介绍在Altium Designer中如何绘制原理图元件。

1. 创建新的项目：打开Altium Designer，并创建一个新的项目。

选择文件 > 新建 > 项目 > PCBproject。

2.添加原理图：在项目中添加原理图文件。

右击项目文件夹，选择添加>新建原理图。

给原理图起一个合适的名称，并确定其保存位置。

6. 绘制原理图符号：在创建模板的图纸上，使用绘图工具绘制原理
图符号。

绘制时要注意符号的连线和引脚的位置。

绘制完成后，点击
Save按钮保存原理图符号。

7.定义原理图符号的属性：在原理图符号的属性对话框中，定义符号
的名称、引脚、封装等属性。

10.保存原理图：在绘制完成后，点击保存按钮，保存原理图文件。

以上就是在Altium Designer中绘制原理图元件的步骤。

通过正确准
确地绘制原理图元件，可以确保电路设计的准确性和可靠性。

在绘制过程中，要注意元件的引脚和连线的位置，以及符号的属性定义等方面的要求。

只有细心和准确地绘制元件，才能确保电路的正常运行。
