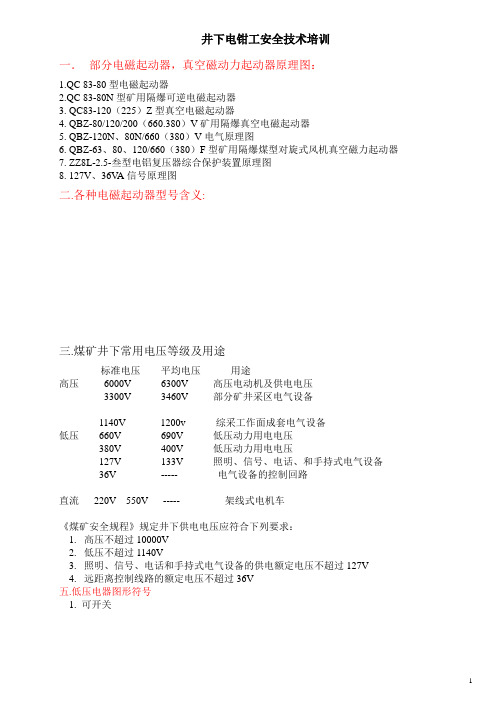

井下电钳工安全技术培训一．部分电磁起动器，真空磁动力起动器原理图：1.QC 83-80型电磁起动器2.QC 83-80N型矿用隔爆可逆电磁起动器3. QC83-120（225）Z型真空电磁起动器4. QBZ-80/120/200（660.380）V矿用隔爆真空电磁起动器5. QBZ-120N、80N/660（380）V电气原理图6. QBZ-63、80、120/660（380）F型矿用隔爆煤型对旋式风机真空磁力起动器7. ZZ8L-2.5-叁型电铝复压器综合保护装置原理图8. 127V、36V A信号原理图二.各种电磁起动器型号含义:三.煤矿井下常用电压等级及用途标准电压平均电压用途高压6000V 6300V 高压电动机及供电电压3300V 3460V 部分矿井采区电气设备1140V 1200v 综采工作面成套电气设备低压660V 690V 低压动力用电电压380V 400V 低压动力用电电压127V 133V 照明、信号、电话、和手持式电气设备36V ----- 电气设备的控制回路直流220V 550V ----- 架线式电机车《煤矿安全规程》规定井下供电电压应符合下列要求：1.高压不超过10000V2.低压不超过1140V3.照明、信号、电话和手持式电气设备的供电额定电压不超过127V4.远距离控制线路的额定电压不超过36V五.低压电器图形符号1. 可开关2.组合开关3.按钮4.行程开关5.空气断路器6.接触器7.中间继电器8.热继电器9. 时间继电器六.矿井供电系统由矿井地面变电所497323148、井下中央变电所、采区变电所工作面配电点，按照一定方式相互连接起来的一个整体，称为矿井供电系统。
七.馈电开关和磁动起动器1. 馈电开关：对馈电的电线和电动机进行保护和控制，一般作为线路总开关，除保护外，可接道断开总电源，为检修线路、电机、停电作业方便，如，200A、400A。
2. 磁动起动器：对所带电机和电线进行所保护和控制。

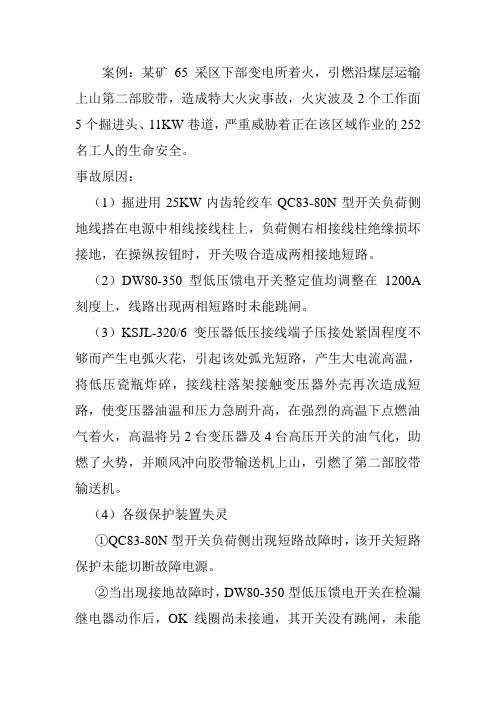

案例：某矿65采区下部变电所着火，引燃沿煤层运输上山第二部胶带，造成特大火灾事故，火灾波及2个工作面5个掘进头、11KW巷道，严重威胁着正在该区域作业的252名工人的生命安全。
事故原因：（1）掘进用25KW内齿轮绞车QC83-80N型开关负荷侧地线搭在电源中相线接线柱上，负荷侧右相接线柱绝缘损坏接地，在操纵按钮时，开关吸合造成两相接地短路。
（2）DW80-350型低压馈电开关整定值均调整在1200A 刻度上，线路出现两相短路时未能跳闸。
（3）KSJL-320/6变压器低压接线端子压接处紧固程度不够而产生电弧火花，引起该处弧光短路，产生大电流高温，将低压瓷瓶炸碎，接线柱落架接触变压器外壳再次造成短路，使变压器油温和压力急剧升高，在强烈的高温下点燃油气着火，高温将另2台变压器及4台高压开关的油气化，助燃了火势，并顺风冲向胶带输送机上山，引燃了第二部胶带输送机。
（4）各级保护装置失灵①QC83-80N型开关负荷侧出现短路故障时，该开关短路保护未能切断故障电源。
②当出现接地故障时，DW80-350型低压馈电开关在检漏继电器动作后，OK线圈尚未接通，其开关没有跳闸，未能切断电源。
③当变压器低压侧出现短路故障时，其电源侧高压隔离开关过流保护未能切断故障电源。
出现以上事故的最主要原因：设备出现故障后，保护装置未可靠动作。
《煤矿安全规程》第四百五十五条：井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。
井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷和漏电保护装置。
低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置及远程控制装置。
第四百五十六条：井下配电网路（变压器馈出线路、电动机等）均应装设过流、短路保护装置；必须用该配电网路的最大三相短路电流校验开关设备的分断能力和动、热稳定性以及电缆的热稳定性。
必须正确选择熔断器的熔体。
必须用最小两相短路电流校验保护装置的可靠动作系数。
一、煤矿井下知识1、煤矿井下电气保护所指的三大保护：漏电保护、过流保护、接地保护。
1）漏电保护：包括非选择性漏电保护、选择性漏电保护、漏电闭锁。
（1）漏电的概念在电力系统中，如果带电导体对大地的绝缘阻抗降低到一定程度，使经该阻抗流入大地的电流增大到一定程度，那么说明该带电导体发生了漏电故障，流入大地的电流叫漏电电流。
在电缆线路和电气设备正常运行时，也有微小的电流流入大地，这种电流属于泄露电流。
漏电故障分为集中性漏电和分散性漏电。
集中性漏电：是指漏电故障发生在电网中的某一处或某一点，而电网其余部分的对地绝缘水平保持正常。
分散性漏电：是指整个电网或整条线路的对地绝缘水平均下降并低于允许水平的漏电。
（2）漏电原因①运行中电气设备绝缘受潮或进水，造成相地之间的绝缘恶化或击穿。
②电缆在运行中受机械或其他外力的挤压、砍砸或过度弯曲等，而产生裂口或缝隙，长期受潮气和水分侵蚀，致使绝缘恶化，造成漏电。
③电缆与设备在连接时，由于线芯接头不牢、喇叭口封堵不严，以及接线嘴压板不紧等原因，使之在运行中产生接头松动脱落，与外壳相连，或者接头发热，烧坏绝缘。
④检修电气设备时，将金属工具、材料等金属物件遗留在设备内部，造成接地故障。
⑤电气设备接线错误，或内部导线绝缘破损，而造成与外壳相连。
⑥电气设备或电缆长时间超负荷运行，使绝缘降低或损坏。
（3）漏电保护的作用①能够防止人身触电②能够不间断的监视电网的绝缘状态，以便及时采取措施，防止其绝缘进一步恶化。
③减少漏电电流引起矿井瓦斯、煤尘爆炸的危险。
④预防电缆和电气设备因漏电而引起的相间短路故障。
在使用屏蔽电缆的情况下，相间短路必然先从接地漏电开始，漏电后，保护装置首先动作，将故障排除。
（4）井下漏电保护动作整定值与闭锁值电压（V）127 660 1140 3300整定电阻（Ω）1100 11000 20000 50000 闭锁电阻（Ω）2200 22000 40000 1000002）过流保护：包括短路保护、过流（过负荷）保护、单相断线保护。
第一章井下电钳工岗位责任制1、必须经过培训并取得《安全操作资格证》，持证上岗，严格执行《煤矿工人技术操作规程》、《煤矿安全规程》及有关规章制度。
2、掌握机电设备的基础知识，熟知《煤矿机电设备质量标准》、《煤矿井下机电设备完好标准》及国家标准GB3836《爆炸性环境用防爆电气设备》。
3、对本岗位辖区内的设备运行和维护质量负责，对作业现场的安全负责，做到工艺安全和操作安全。
4、负责对辖区内的机电设备进行巡回检查、日常维护、定期检修、事故处理，确保机电设备安全运行。
5、严格遵守劳动纪律，坚决制止任何人违章作业，拒绝接受任何人违章指挥。
6、必须熟知和掌握本岗位范围内设备的结构、原理、性能、完好标准及常见事故的处理方法。
7、工作结束后应清点工具、仪表、材料、设备等，填写记录，并做好交接班工作。
8、懂得各种设备的型号、规格、工作原理、隔爆性能、控制原理、供电设备及电缆分布情况。
9、病、事假必须提前向班长请假，以便合理安排人员。
10、每天坚持试验井下检漏装置，三大保护必须齐全灵敏可靠。
严禁甩掉漏电、过电流、接地等各类保护装置。
11、定期对管辖范围内的设备、电缆进行检查维修，并作好记录。
12、各隔爆设备的电流整定，必须根据负荷进行整定，严禁用铜、铝、铁线代替熔丝。
13、严禁带电检修设备、搬运设备，在处理电气故障时，应先切断电源，将开关手柄置于闭锁装置，高压隔爆配电装置，必须向外拉出，使捶销脱离电源，并挂上“有人工作，严禁合闸”警示牌。
14、当班电钳工应认真填写各种运行记录。
15、发现重大安全隐患要及时回报，并具有预防事故和应急抢救灾的能力。
第二章井下电钳工岗位标准第一节安全规定1、上班前严禁喝酒，上班时不做与本职工作无关的事情，严格遵守工种岗位责任制，遵守操作规程及《煤矿安全规程》有关规定。
2、高压电气设备停送电操作，必须填写工作票。
3、检修、安装、搬运机电设备、电缆时，禁止带电作业。
4、井下电气设备在检查、修理、搬运时应由人员协调工作，相互监督，检修前必须首先切断电源，经验电确认已停电后再放电、悬挂接地线，操作手把上挂“有人工作，禁止合闸”警示牌后，才允许触及电气设备。
煤矿井下电钳工培训资料第一章电钳工的安全职责第一节电钳工的安全职责一、煤矿井下电钳工的安全职责1、电工必须经过专业和安全知识培训，考试考核合格后，持证上岗.2、认真学习和执行安全方针政策，遵守有关安全生产的法律法规、规程、条例和指令。
3、严格执行岗位作业标准和机电安全质量标准化标准，做到安全生产和文明生产。
4、遵守劳动纪律和各项管理制度。
5、必须对本职内机电设备进行巡回检查,定期检修、维护、保证运行安全,对作业现场的安全工作负责。
发现问题要及时处理,严禁设备带病运行。
发现重大安全隐患要及时汇报。
具有预防事故和应急抢险避灾的能力。
6、要努力提高自身素质，必须掌握本职内机电设备的结构、原理、性能和完好标准.要会操作，会维修、会保养、会排除故障.7、严禁带电检修和移动电气设备。
严禁甩掉漏电、过流、接地、短路等各种保护装置。
8、必须做到不违章作业，有权拒绝违章指挥，劝阻和纠正他人违章作业、冒险蛮干.搞好自主保安和互保、联保.第二节《煤矿安全规程》对井下电钳工的有关规定1、井下不得带电检修、搬迁电气设备、电缆和电线。
检修或搬迁前，必须切断电源,检查瓦斯,在其巷道风流中瓦斯浓度低于 1.0％时，再用与电源电压相适应的验电器检验;检验无电后,方可进行导体对地放电。
控制设备内部安有放电装置的,不受此限。
所有开关的闭锁装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切断电源时必须闭锁，并悬挂“有人工作,不准送电"字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。
普通型携带式电气测量仪表，必须在瓦斯浓度1.0％以下的地点使用，并实时监测使用环境的瓦斯浓度。
2、操作井下电气设备应遵守下列规定：（1）非专职人员或非值班电气人员不得擅自操作电气设备。
（2）操作高压电气设备主回路时，操作人员必须戴绝缘手套，并穿电工绝缘靴或站在绝缘台上。
（3）手持式电气设备的操作手柄和工作中必须接触的部分有良好的绝缘。
3、电气设备的检查、维护和调整，必须由电气维修工进行。
高压电气设备的修理和调整工作,应有工作票和施工措施.高压停、送电的操作，可根据书面申请或其他可靠的联系方式，得到批准后,由专职电工执行.采区电工在特殊情况下,可对采区变电所内高压电气设备进行停、送电的操作，但不得擅自打开电气设备进行修理.4、每天必须对低压检漏装置的运行情况进行1次跳闸试验.煤电钻每班使用前，必须对煤电钻综合保护装置进行1次跳闸试验。
5、防爆性能遭受破坏的电气设备,必须立即处理或更换,严禁继续使用。
使用中的防爆电气的防爆性能检查,每月应由分片负责电工检查1次外部.移动式电气设备的橡套电缆检查，每班由当班司机或专责电工检查1次外皮有无破损。
6、防爆电气入井前，应检查其“产品合格证"、“防爆合格证”、“煤矿矿用产品安全标志"及安全性能；检查合格并签发合格证后，方准入井。
7、斜井人车每班运送人员前，必须检查人车的连接装置，保险链和防坠器，并必须先放1次空车.第二章电工基础知识第一节直流电路一、电与磁的基本概念1、电荷：电荷分为正电荷与负电荷。
2、电流：电荷的定向移动称为电流。
电流的正方向规定为正电荷移动的方向.3、电流强度:单位时间内通过导体横截面的电量,叫做电流强度。
用I表示，单位是安培（A)。
4、电位:在电场中,单位正电荷从a点移到参考点时，电场力所做的功，称为a 点对参考点的电位.单位为伏特（V）。
5、电压：将单位正电荷从a 点移到b 点时,电场力所做的功,称为a 点到b 点的电压。
用U 表示,单位为伏特（V ）。
6、电阻：导体阻碍电荷移动的能力，称为电阻.用R 表示，单位为欧姆（Ω）。
计算公式如下：)(Ω=SL R ρ式中：ρ——导体的电阻率（Ω.mm 2/m ） L —-导体的长度(m)S ——导体的横截面积(mm 2)7、电阻率：电阻率又称电阻系数，是表示物质导电性能的参数,单位为欧。
毫米2/米.电阻率的数值等于该种物质做成长1米，横截面积为1平方毫米的导线的电阻值（在温度为20℃时）。
8、导体：能导电的物体称为导体。
9、绝缘体：不导电的物体称为绝缘体。
10、半导体:导电性能介于导体和绝缘体之间的物体称为半导体。
11、直流：电流大小和方向不随时间而变化，这种电流称为稳恒电流，又称为直流.12、交流:大小和方向随时间作周期性变化的电流，称为交流。
13、电磁感应现象：当穿过闭合回路所包围的面积的磁通量发生变化时，回路就会产生电流（感应电流），这种现象叫电磁感应现象。
或者说当闭合回路中的一段导线在磁场中运动，并切割磁力线时，导体中会产生电流（感应电流）。
14、右手螺旋定则：用右手握着导线,姆指指向电流方向,其余四指指向为磁力线方向。
15、线圈右手定则:用右手握着螺旋管线圈，使四指指向螺旋管线圈中的电流方向,则申直的姆指方向就为磁力线的方向.二、直流电路的计算1、电路：电路是电流所流经的路径，它由电源、负载、控制电器和保护电器、导线组成。
电路的状态分为：通路、开路和短路.（1）电源:将其它形式的能转换为电能的装置。
如发电机，电池。
（2）负载：即用电器，它是将电能转换为其它形式能的装置。
如电动机，电灯等。
（3）控制电器和保护电器:在电路中起控制和保护作用。
如开关、熔断器、接触器等。
（4）导线：用导电材料制成，起连接电源、负载和控制电器和保护电器的作用.2、欧姆定律:在纯电阻电路中,通过电阻电流的大小与电阻两端的电压成正比，与电阻的阻值成反比.其表达式为：RU I 式中：I-电流（A ） U —电压(V ）R —电阻（Ω）3、功率与电能（1）电功率：单位时间内电场力所做的功,数值上等于通过电阻中的电流与加在电阻两端电压的剩积,用P 表示，单位为瓦特（W ）,其计算公式： P R U R I UI 22=== 式中:P-电功率（W ）U —电压(V ）I —电流（A ）R —电阻(Ω）（2)电能：一段时间内电场力所做的功，数值上等于功率与时间的剩积，用W 表示,单位为千瓦。
时（kw 。
h ），俗称度。
其计算公式为:W=P .t式中：P-—功率（kw ）t —时间(h)4、电阻串联电路：将两个以上的电阻，依次首尾相联，使各电阻通过同一电流,这种连接方式叫电阻的串联。
串联电阻的等效电阻值（总电阻值）等于各个串联电阻值之和。
即R=ΣRi （i=1，2，3，……） UI R1R2U1U2U IR 两个电阻串联电路等效电路根据上图所示，由欧姆定律可得： U 1=IR 1；U 2=IR 2由上两式得：212121R R IR IR U U == 由于上图中R 是R 1和R 2的等效电阻,即R=R 1+R 2故：21R R U R U I +== 将上式代入U 1=IR 1得：U R R U R R R R R R U U 12111211=+=+=同理可得:U RR U 22= 以上两式说明:串联电阻中每个电阻上分得的电压决定于这个电阻与总电阻R 的比值。
比值212211R R R R R R ++和叫做分压比. 5、电阻并联电路：几个电阻一齐接在两个接点之间，每个电阻两端所承受的是同一个电压，这种连接方式叫电阻的并联。
并联电阻的等效电阻（总电阻）的倒数,等于各并联电阻的倒数之和。
即Ri R 11∑=(i=1，2,3,……).对于两个电阻并联有2121R R R R R +=U IR1R2I1I2U I R两个电阻并联电路等效电路图中各支路中的电流分别为：11R U I =22R U I = 由上两式可得：1221R R I I = 此式说明两条支路中的电流和支路的电阻成反比。
又因：11R U I =22R U I =I I I =+21 于是得：2121R R R II +=212R R R I I += 上两式说明：在两个电阻并联时,某一支路的电流等于总电流剩上一个分数，这个分数的分母是两个电阻之和,分子是另外一条支路中的电阻.6、电阻混联电路:在一个电阻电路中，既有电阻的串联，又有电阻的并联。
计算和分析混联电路，可按以下三个步骤进行：(1）首先合并单纯的串联与并联部分，算出电路的总电阻；(2）根据总电阻和总电压算出电路中的总电流；(3）根据串联中的分压关系和并联电路中的分流关系，逐步推算出各部分的电压和电流。
第二节交流电路一、交流电的基本概念1、交流电：大小和方向都随时间作周期性变化的电动势（电压或电流）。
即交流电是交变电动势、交变电压和交变电流的总称。
交流电可分为正弦交流电和非正弦交流电两大类。
2、正弦交流电的瞬时值:任意时刻交流电的数值称为瞬时值.分别用e、u、i表示正弦交流电的瞬时电动势、电压和电流。
3、正弦交流电的最大值：最大的瞬时值称为最大值（或峰值、幅值或振幅)。
分别用组合字母E m、U m、I m表示正弦交流电的最大电势、电压和电流。
4、正弦交流电的有效值:让交流电和直流分别通过电阻值完全相同的电阻，如果在相同的时间中这两种电流产生的热量相等，我们就把此直流电的数值定义为该交流电的有效值。
换言之，把热效应相同的直流电流（或电压、电动势）定义为交流电流(或电压、电动势）的有效值。
分别用E 、U 和I 表示正弦交流的电势、电压和电流。
5、周期：交流电每重复一次所需的时间称为周期，用字母T 表示，单位是秒（S ）。
6、频率：交流电1秒钟内重复变化的次数称为频率，用字母f 表示，单位是赫兹（Hz),简称赫。
周期与频率互为倒数,即Tf f T 11==或. 7、角频率：即电角速度，是指交流电在1秒钟内变化的电角度，用字母ω表示，单位是弧度/秒（rad/s ）.角频率与频率的关系式为：ω=f π28、初相角:当转子开始旋转的瞬间（即t=0时)时的相位称为初相角，也称初相位或初相。
9、相位差：两个同频率的正弦量相位之差称为相位差。
10、正弦交流电的三要素：最大值、角频率、初相位称为交流电三要素。
二、交流电路1、单相交流电路功率计算公式（1）视在功率：电压有效值与电流有效值的剩积，称为电路的视在功率.用字母S 表示，单位为伏安(VA ）,其计算式为:S=UI(VA）（2）有功功率:视在功率与功率因素（ϕcos）的剩积，用字母P表示,单位为瓦特（W），其计算式为：P=UIϕcos（W）cos=Sϕ（3）无功功率:电路的无功功率是电源与电路负载间能量交换的功率，用字母Q表示,单位为乏（var)，其计算式为：Q=UIϕsin(var）sin=Sϕ2、三相交流电路（1）三相交流电：三个频率相同、最大值相等、相位互差120°的三相交流电势（电压或电流）称为三相交流电。
三相电势达到最大值的先后秩序称为相序。
（2)三相电源的接法星形连接又称Y连接：将电源三相绕组的末端连成一节点,始端分别用导线引出接负载,这种连接方式叫星形连接,也叫Y连接，三相绕组末端所联成的共公点称为电源的中性点，用字母O表示，如图2—1所示.相电压:每相绕组两端的电压.线电压:线路上任意两根火线之间的电压。
