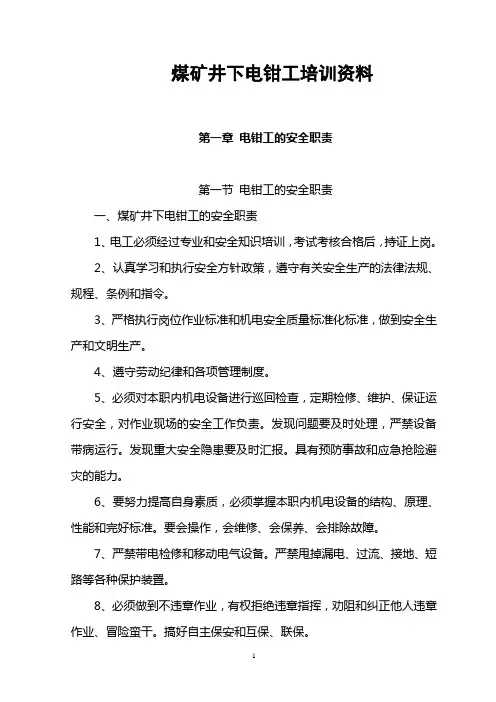

煤矿井下电钳工培训资料

煤矿井下电钳工培训资料第一章电钳工的安全职责第一节电钳工的安全职责一、煤矿井下电钳工的安全职责1、电工必须经过专业和安全知识培训，考试考核合格后，持证上岗。

2、认真学习和执行安全方针政策，遵守有关安全生产的法律法规、规程、条例和指令。

3、严格执行岗位作业标准和机电安全质量标准化标准，做到安全生产和文明生产。

4、遵守劳动纪律和各项管理制度。

5、必须对本职内机电设备进行巡回检查，定期检修、维护、保证运行安全，对作业现场的安全工作负责。

发现问题要及时处理，严禁设备带病运行。

发现重大安全隐患要及时汇报。

具有预防事故和应急抢险避灾的能力。

6、要努力提高自身素质，必须掌握本职内机电设备的结构、原理、性能和完好标准。

要会操作，会维修、会保养、会排除故障。

7、严禁带电检修和移动电气设备。

严禁甩掉漏电、过流、接地、短路等各种保护装置。

8、必须做到不违章作业，有权拒绝违章指挥，劝阻和纠正他人违章作业、冒险蛮干。

搞好自主保安和互保、联保。

第二节《煤矿安全规程》对井下电钳工的有关规定1、井下不得带电检修、搬迁电气设备、电缆和电线。

检修或搬迁前，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.0%时，再用与电源电压相适应的验电器检验；检验无电后，方可进行导体对地放电。

控制设备内部安有放电装置的，不受此限。

所有开关的闭锁装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切断电源时必须闭锁，并悬挂“有人工作，不准送电”字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。

普通型携带式电气测量仪表，必须在瓦斯浓度1.0%以下的地点使用，并实时监测使用环境的瓦斯浓度。

2、操作井下电气设备应遵守下列规定：（1）非专职人员或非值班电气人员不得擅自操作电气设备。

（2）操作高压电气设备主回路时，操作人员必须戴绝缘手套，并穿电工绝缘靴或站在绝缘台上。

（3）手持式电气设备的操作手柄和工作中必须接触的部分有良好的绝缘。

3、电气设备的检查、维护和调整，必须由电气维修工进行。

高压电气设备的修理和调整工作，应有工作票和施工措施。

高压停、送电的操作，可根据书面申请或其他可靠的联系方式，得到批准后，由专职电工执行。

采区电工在特殊情况下，可对采区变电所内高压电气设备进行停、送电的操作，但不得擅自打开电气设备进行修理。

4、每天必须对低压检漏装置的运行情况进行1次跳闸试验。

煤电钻每班使用前，必须对煤电钻综合保护装置进行1次跳闸试验。

5、防爆性能遭受破坏的电气设备，必须立即处理或更换，严禁继续使用。

使用中的防爆电气的防爆性能检查，每月应由分片负责电工检查1次外部。

移动式电气设备的橡套电缆检查，每班由当班司机或专责电工检查1次外皮有无破损。

6、防爆电气入井前，应检查其“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”及安全性能；检查合格并签发合格证后，方准入井。

7、斜井人车每班运送人员前，必须检查人车的连接装置，保险链和防坠器，并必须先放1次空车。

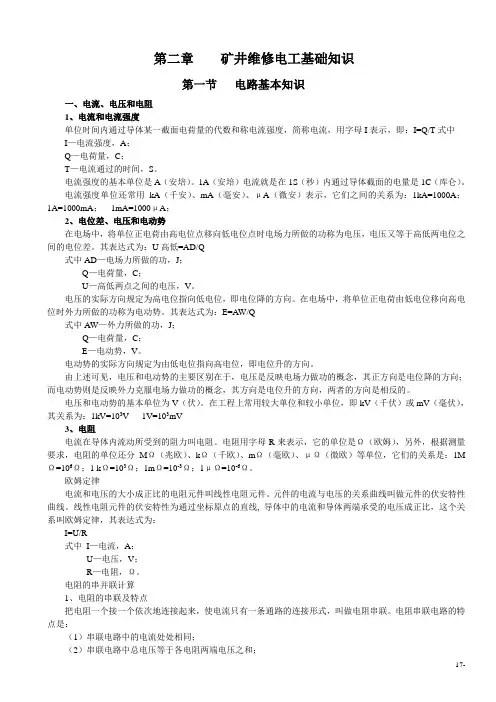

第二章电工基础知识第一节直流电路一、电与磁的基本概念1、电荷：电荷分为正电荷与负电荷。

2、电流：电荷的定向移动称为电流。

电流的正方向规定为正电荷移动的方向。

3、电流强度：单位时间内通过导体横截面的电量，叫做电流强度。

用I表示，单位是安培（A）。

4、电位：在电场中，单位正电荷从a 点移到参考点时，电场力所做的功，称为a 点对参考点的电位。

单位为伏特（V ）。

5、电压：将单位正电荷从a 点移到b 点时，电场力所做的功，称为a 点到b 点的电压。

用U 表示，单位为伏特（V ）。

6、电阻：导体阻碍电荷移动的能力，称为电阻。

用R 表示，单位为欧姆（Ω）。

计算公式如下：)(Ω=SL R ρ 式中：ρ——导体的电阻率（Ω.mm 2/m ）L ——导体的长度（m ）S ——导体的横截面积（mm 2）7、电阻率：电阻率又称电阻系数，是表示物质导电性能的参数，单位为欧.毫米2/米。

电阻率的数值等于该种物质做成长1米，横截面积为1平方毫米的导线的电阻值（在温度为20℃时）。

8、导体：能导电的物体称为导体。

9、绝缘体：不导电的物体称为绝缘体。

10、半导体：导电性能介于导体和绝缘体之间的物体称为半导体。

11、直流：电流大小和方向不随时间而变化，这种电流称为稳恒电流，又称为直流。

12、交流：大小和方向随时间作周期性变化的电流，称为交流。

13、电磁感应现象：当穿过闭合回路所包围的面积的磁通量发生变化时，回路就会产生电流（感应电流），这种现象叫电磁感应现象。

或者说当闭合回路中的一段导线在磁场中运动，并切割磁力线时，导体中会产生电流（感应电流）。

14、右手螺旋定则：用右手握着导线，姆指指向电流方向，其余四指指向为磁力线方向。

15、线圈右手定则：用右手握着螺旋管线圈，使四指指向螺旋管线圈中的电流方向，则申直的姆指方向就为磁力线的方向。

二、直流电路的计算1、电路：电路是电流所流经的路径，它由电源、负载、控制电器和保护电器、导线组成。

电路的状态分为:通路、开路和短路。

（1）电源：将其它形式的能转换为电能的装置。

如发电机，电池。

（2）负载：即用电器，它是将电能转换为其它形式能的装置。

如电动机，电灯等。

（3）控制电器和保护电器：在电路中起控制和保护作用。

如开关、熔断器、接触器等。

（4）导线：用导电材料制成，起连接电源、负载和控制电器和保护电器的作用。

2、欧姆定律：在纯电阻电路中，通过电阻电流的大小与电阻两端的电压成正比，与电阻的阻值成反比。

其表达式为：RU I 式中：I —电流（A ）U —电压（V ）R —电阻（Ω）3、功率与电能（1）电功率：单位时间内电场力所做的功，数值上等于通过电阻中的电流与加在电阻两端电压的剩积，用P 表示，单位为瓦特（W ）, 其计算公式： P R U R I UI 22=== 式中：P —电功率（W ）U —电压（V ）I —电流（A ）R —电阻（Ω）（2）电能：一段时间内电场力所做的功，数值上等于功率与时间的剩积，用W 表示，单位为千瓦.时（kw.h ），俗称度。

其计算公式为：W=P.t式中：P--功率（kw ）t —时间（h ）4、电阻串联电路：将两个以上的电阻，依次首尾相联，使各电阻通过同一电流，这种连接方式叫电阻的串联。

串联电阻的等效电阻值（总电阻值）等于各个串联电阻值之和。

即R=ΣRi(i=1，2，3，……) UI R1R2U1U2UI R 两个电阻串联电路等效电路根据上图所示，由欧姆定律可得：U 1=IR 1； U 2=IR 2由上两式得：212121R R IR IR U U == 由于上图中R 是R 1和R 2的等效电阻，即R=R 1+R 2 故：21R R U R U I +== 将上式代入U 1=IR 1得：U R R U R R R R R R U U 12111211=+=+=同理可得：U RR U 22= 以上两式说明：串联电阻中每个电阻上分得的电压决定于这个电阻与总电阻R 的比值。

比值 212211R R R R R R ++和 叫做分压比。

5、电阻并联电路：几个电阻一齐接在两个接点之间，每个电阻两端所承受的是同一个电压，这种连接方式叫电阻的并联。

并联电阻的等效电阻（总电阻）的倒数，等于各并联电阻的倒数之和。

即RiR 11∑=(i=1,2,3,……)。

对于两个电阻并联有 2121R R R R R += U IR1R2I1I2U I R两个电阻并联电路等效电路图中各支路中的电流分别为：11R U I = 22R U I = 由上两式可得： 1221R R I I = 此式说明两条支路中的电流和支路的电阻成反比。

又因：11R U I = 22R U I = I I I =+21于是得：2121R R R I I += 212R R R I I += 上两式说明：在两个电阻并联时，某一支路的电流等于总电流剩上一个分数，这个分数的分母是两个电阻之和，分子是另外一条支路中的电阻。

6、电阻混联电路：在一个电阻电路中，既有电阻的串联，又有电阻的并联。

计算和分析混联电路，可按以下三个步骤进行：（1）首先合并单纯的串联与并联部分，算出电路的总电阻；（2）根据总电阻和总电压算出电路中的总电流；（3）根据串联中的分压关系和并联电路中的分流关系，逐步推算出各部分的电压和电流。

第二节 交流电路一、交流电的基本概念1、交流电：大小和方向都随时间作周期性变化的电动势（电压或电流）。

即交流电是交变电动势、交变电压和交变电流的总称。

交流电可分为正弦交流电和非正弦交流电两大类。

2、正弦交流电的瞬时值：任意时刻交流电的数值称为瞬时值。

分别用e 、u 、i 表示正弦交流电的瞬时电动势、电压和电流。

3、正弦交流电的最大值：最大的瞬时值称为最大值（或峰值、幅值或振幅）。

分别用组合字母E m 、U m 、I m 表示正弦交流电的最大电势、电压和电流。

4、正弦交流电的有效值：让交流电和直流分别通过电阻值完全相同的电阻，如果在相同的时间中这两种电流产生的热量相等，我们就把此直流电的数值定义为该交流电的有效值。

换言之，把热效应相同的直流电流（或电压、电动势）定义为交流电流（或电压、电动势）的有效值。

分别用E 、U 和I 表示正弦交流的电势、电压和电流。

5、周期：交流电每重复一次所需的时间称为周期，用字母T 表示，单位是秒（S ）。

6、频率：交流电1秒钟内重复变化的次数称为频率，用字母f 表示，单位是赫兹（Hz ），简称赫。

周期与频率互为倒数，即Tf f T 11==或。

7、角频率：即电角速度，是指交流电在1秒钟内变化的电角度，用字母ω表示，单位是弧度/秒（rad/s ）。

角频率与频率的关系式为：ω=f π28、初相角：当转子开始旋转的瞬间（即t=0时）时的相位称为初相角，也称初相位或初相。

9、相位差：两个同频率的正弦量相位之差称为相位差。

10、正弦交流电的三要素：最大值、角频率、初相位称为交流电三要素。

二、交流电路1、单相交流电路功率计算公式（1）视在功率：电压有效值与电流有效值的剩积，称为电路的视在功率。

用字母S 表示，单位为伏安（VA ），其计算式为：S=UI （VA ）（2）有功功率：视在功率与功率因素（ϕcos ）的剩积，用字母P 表示，单位为瓦特（W ），其计算式为：P=UIϕcos（W）cos=Sϕ（3）无功功率：电路的无功功率是电源与电路负载间能量交换的功率，用字母Q表示，单位为乏（var），其计算式为：Q=UIϕsin（var）sin=Sϕ2、三相交流电路（1）三相交流电：三个频率相同、最大值相等、相位互差120°的三相交流电势（电压或电流）称为三相交流电。

三相电势达到最大值的先后秩序称为相序。

（2）三相电源的接法○1星形连接又称Y连接：将电源三相绕组的末端连成一节点，始端分别用导线引出接负载，这种连接方式叫星形连接，也叫Y连接，三相绕组末端所联成的共公点称为电源的中性点，用字母O表示，如图2-1所示。
