工业厂房规划设计说明内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）方案设计说明一、?概述?1.自然条件?柳林县位于山西省中西部边缘，吕梁山西麓，黄河东岸。
东与离石、中阳交界，南和石楼为邻，西与陕西省吴堡、绥德、清涧等县隔河相望，北和临县毗连。
县境东西宽公里，南北长公里，110°29′4—111°05′，北纬37°08′5—37°37′之间。
县域总面积1288平方公里。
?境处吕梁山脉西部，黄河东岸。
地势东高西低，沟壑纵横。
三川河由东向西流经县境中部，注入黄河。
把全县分为南、北山区。
南山主峰尖山子，海拔1293．3米，北山主峰王老婆山，海拔1525．2米，为全县最高峰。
河两岸为河川平地。
年均降水量500毫米，年均温10℃，一月均温－7℃，七月均温℃，属温带大陆性气候。
2.项目地块状况?江苏生辉木业科技有限公司位于江苏省泗阳县木业园区。
由生产区，生活区两部分构成。
用地面积124588平方米，总建筑面积60072平方米，西临何庄路，南临规划工业区路，北靠徐淮路，基地成不规则梯形。
3.规划内容?根据规划要求该地块为工业用地。
本次规划设计的主要内容为该项目地块的生产及其商业、办公配套的规划设计。
?4.市场背景?随着城镇化水平的不断的提高，带来了工业用地需求量的不断增加。
同时随着经济发展，人们生活水平的提高，对厂房、商业、办公的需求也越来越高，对房地产的潜在需求也将逐步释放出来。
??二、?设计依据?1.《中华人民共和国城乡规划法》?2.《城市规划编制办法》?3.《城市工业区规划设计规范》4.《工业建筑设计规范》?5.《民用建筑设计规范》?6.《建筑设计规范》7.《建筑设计防火规范》?8.关于该项目的规划设计条件及地形图、红线图等9.建设方关于该项目的设计要求?10.国家及地方的相关规程、规范等??三、规划设计原则?根据地块周边现状以及整个泗阳县的房产市场，在设计时我们提出以下几点：?1.以人为本———贯彻“以人为本”的思想?设计以满足人们对现代生产、工作环境所要求的舒适性、健康性、安全性和经济性为出发点。
重庆荣隆台湾工业园标准厂房区建筑方案设计说明第一章设计总说明1.1 设计依据●甲方的设计条件及1:500用地红线图●《城市规划编制办法实施细则》（建规（1995）333号●《重庆市规划管理技术规定》●《建筑设计防火规范》GB50016-2006●其他现行设计规范以及法律法规1.2 工程设计的规模及设计范围1.2.1 项目概况该项目为重庆荣隆台湾工业园标准厂房区建筑方案设计，位于重庆市荣昌县。
由15栋多层厂房组成。
1.2.2 建设地点及建设规模建设地点：重庆市荣昌县。
建设用地面积55279.96 m2建设规模：95997.84（总建筑面积）。
拟建层数：4层。
1.3设计的指导思想和设计特点根据建筑功能的要求，确定建筑的空间布局及结构形式。
整体布局采取中国传统园林手法来设计园区的内外，在厂房设计中，突破传统厂房单调、冰冷、呆板的形象，遵循“形式服从功能”的建筑原则，把建筑艺术中的风格、意义、内涵、形式融进设计之中，建筑形体简洁、明快。
在满足合理经济的同时，并且考虑的可持续发展的可能性。
各个专业的设计指导思想是满足功能需要的前提下，尽量做到节约工程造价，提高经济效益。
1.4 经济设计指标主要规划经济技术指标：规划用地面积: 67078.43平方米建设用地面积：55279.96平方米总建筑面积：95997.84平方米其中A型：32122.40平方米B型：33784.08平方米C型：30091.36平方米计入容积率面积：95997.84平方米建筑层数：地面4F容积率：1.74建筑密度：43.56%绿地率：23.15%第二章总平面设计2.1设计依据●甲方提供的用地红线图●《重庆市规划管理技术规定》●总平面设计采用重庆市独立坐标系，黄海高程系。
2.2场地概述本项目位于重庆市荣昌县荣隆镇，重庆荣隆台湾工业园内，由两块地块组成，南侧紧邻绿地，景观大道从两个地块之间通过，地块另外两面有规划道路，整个基地交通十分便利。
第二章建筑单体设计一、房型设计本项目的建筑单体有宿舍楼、食堂、工业厂房车间。
层数有1层、2层、5层满足不同功能的需要。
二、建筑造型设计工业库房采用现代建筑风格，以体现工业建筑的时代气息。
立面设计构思新颖，凸窗、空调搁板、屋面漂板等构件在立面形成体块的对比，造型简洁明快，具有强烈的动感效果。
墙面采用材料肌理及色彩的有机搭配，体现典雅的现代风格。
并通过材质的选配达到现代建筑明快有力的感觉。
三、建筑主要用料（1）墙体~工业库房建筑承重结构用轻钢结构，其它用房多采用框架结构，非承重墙及隔墙采用多孔砖，M5砂浆砌筑。
（2）外墙面工业库房建筑外墙采取复合墙板，外罩白色高弹抗裂防水涂料，其它建筑为银灰色面砖和白色高弹抗裂防水涂料。
（3）屋面：除轻钢结构库房外，其它建筑为钢筋砼现浇屋面，外加钢筋砼装饰构件板。
（4）门窗外门窗采用绿色喷涂铝合金框，无色透明玻璃。
（5）广场及道路~广场用广场砖铺地，道路为黑色沥青路面。
第三章结构设计~一、主要设计依据1．《建筑结构荷载规范》【GB50009-2006】2．《混凝土结构设计规范》【GB50010-2002】3．《建筑抗震设计规范》【GB50011-2006】4．《建筑地基基础设计规范》【GB50007-2002】5．《钢结构设计规范》【GB50017-2002】二、抗风、抗震设计标准1．抗风设计标准：基本风压：㎡）2．抗震设计标准：按基本烈度7度抗震设防。
三、主要结构材料混凝土：C20 ～ C40级钢筋：主筋— HRB335级钢（fy = 300N/mm2）箍筋、分布筋— HPB235、335级钢（fy =210~ 300N/mm2）型钢及予埋钢件：Q235B·F钢填充墙：加气砼砌块四、结构体系概述`层数结构体系地下层数地上层数抗震等级厂房1层;1轻钢结构宿舍楼5层框架结构*5综合楼5层框架结构5<根据地质勘探报告确定。
地基基础五、结构计算内力与位移按弹性方法计算，可采用TAT，SATWE等空间协同程序进行三维分析计算。

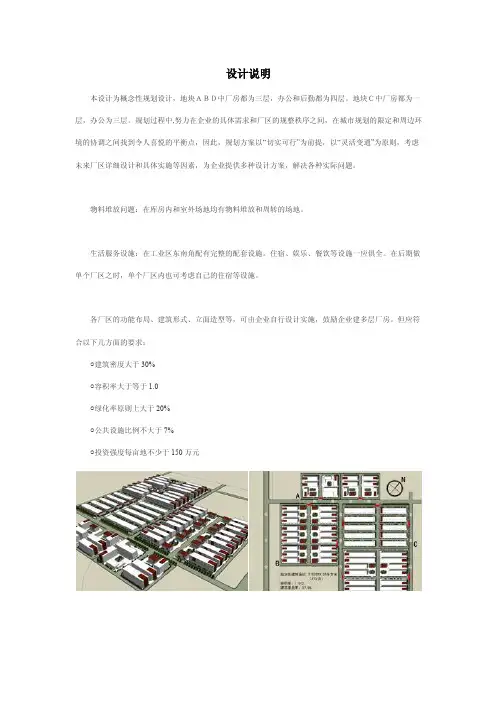

设计说明本设计为概念性规划设计，地块ＡＢＤ中厂房都为三层，办公和后勤都为四层。
地块Ｃ中厂房都为一层，办公为三层。
规划过程中,努力在企业的具体需求和厂区的规整秩序之间，在城市规划的限定和周边环境的协调之间找到令人喜悦的平衡点，因此，规划方案以“切实可行”为前提，以“灵活变通”为原则，考虑未来厂区详细设计和具体实施等因素，为企业提供多种设计方案，解决各种实际问题。
物料堆放问题：在库房内和室外场地均有物料堆放和周转的场地。
生活服务设施：在工业区东南角配有完整的配套设施。
住宿、娱乐、餐饮等设施一应俱全。
在后期做单个厂区之时，单个厂区内也可考虑自己的住宿等设施。
各厂区的功能布局、建筑形式、立面造型等，可由企业自行设计实施，鼓励企业建多层厂房。
但应符合以下几方面的要求：○建筑密度大于30%○容积率大于等于1.0○绿化率原则上大于20%○公共设施比例不大于7%○投资强度每亩地不少于150万元透视图总平面图交通流线分析图功能分析图企业规模整合示意图（有机共同体）不同角度的透视图不同角度的透视图不同角度的透视图大鹏科技厂区规划及建筑设计说明2010-7-7 安徽定远大鹏科技发展有限公司拟在用地范围内新建一栋综合办公楼、2栋厂房、2栋仓库及一栋研发楼，建设用地面积14853.51㎡，工程建设基地东临安徽定远金山路，场地平整规则，呈长方形，地理位置及交通条件极其优越。
根据工程建设用地地理位置及分期建设要求，总平面设计将地块分为三部分。
地块最东端临街部分为综合办公楼，作为大鹏科技发展公司的对外窗口，最大限度做到既能与环境融合又成为公司的形象代表；二期用地处于地块的中部，为该公司的生产厂房建筑，地块西端为该公司的及研发楼仓库。
合理组织交通流线，既满足城市要求，又使交通便捷是交通设计的关键。
针对于本案的用地条件，在综合办公楼北端临基地一侧设置厂区的出入口（主要考虑车行出入口对建筑底部空间对外服务的影响最小化），该出入口与金山路直接连通。
厂区设计说明概述厂区设计是工业建筑的一个重要组成部分。
一个好的厂区设计可以提高生产效率和员工工作舒适度，同时也能降低风险和成本。
本文档将介绍厂区设计的一些基本要素和设计方向。
厂区规划厂区规划是整个厂区设计的基础。
一个好的厂区规划应该包括以下几个方面：布局设计布局设计是厂区规划的核心内容。
对于厂区而言，最重要的是能够确保各个车间之间的物流和人流能够合理安排。
合理的布局设计能够使物料得到有效管理，提高生产效率。
环境设计良好的环境设计能够创造一个舒适的工作环境，减少员工压力和疲劳。
在环境设计方面，需要考虑气候条件、建筑材料和设备等因素。
安全设计安全设计是厂区规划中最重要的一环。
要确保厂区安全，需要尽可能地避免潜在的危险因素，使建筑物和设备都符合安全规范。
周边设计在周边设计方面，需要考虑到厂区附近居民区和公共设施的位置。
要防止噪音和其他污染物对周边环境的影响。
厂区建筑设计厂区建筑设计主要是指车间、仓库、办公楼等建筑结构的设计。
在厂区建筑设计方面，需要考虑以下几点：建筑结构设计建筑结构设计是厂区建筑设计的基础。
在建筑结构设计方面，需要考虑到强度、耐用性和成本等因素。
采光和通风设计采光和通风是保证良好工作环境的重要因素。
在设计时需要考虑到车间内部空气流通和自然采光等因素。
设备接入设计设备接入设计是指如何在建筑内部合理安装各种设备。
在这方面，需要考虑到设备的大小、形状和安装位置等因素。
厂区园区设计厂区园区是厂区规划中较为次要的一部分。
然而，厂区园区的美观度与环境氛围极具影响力，在设计时也需要予以密切关注。
绿化设计在厂区绿化方面，除了考虑美观外，也需要考虑到植物对空气净化、水土保持和遮阳降温等方面的益处。
道路与停车设计为了保证厂区内部交通顺畅，道路与停车场的设计也是非常关键。
合理的道路设计能够减少拥堵，提高车辆通行效率。
总结厂区设计是一项十分复杂且系统性较强的工作，需要在规划、建筑、园区等多个方面考虑。
在设计过程中，需要尽可能地地减少成本、降低风险、提高效率以及保证员工工作的舒适度。

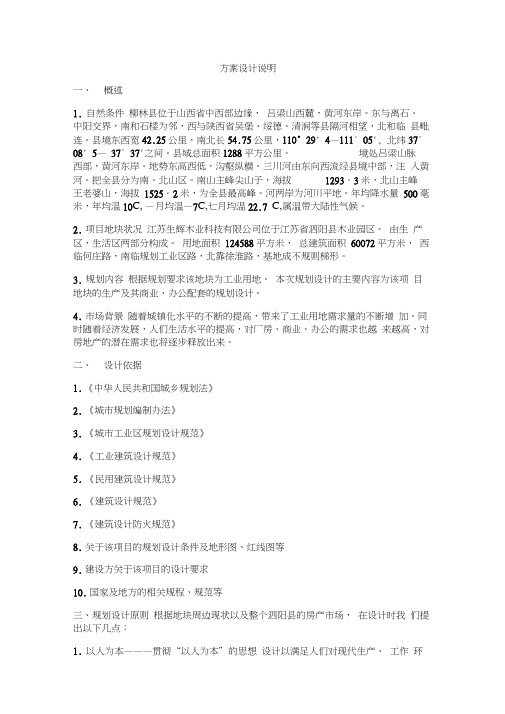

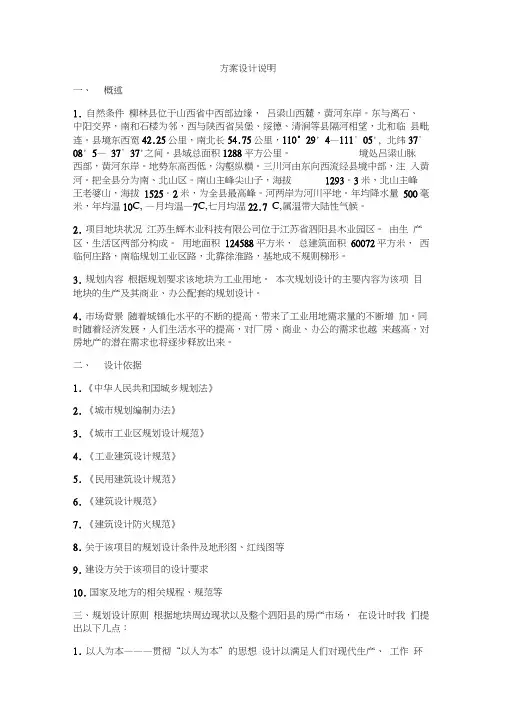

方案设计说明一、概述1.自然条件柳林县位于山西省中西部边缘，吕梁山西麓，黄河东岸。
东与离石、中阳交界，南和石楼为邻，西与陕西省吴堡、绥德、清涧等县隔河相望，北和临县毗连。
县境东西宽42.25公里，南北长54.75公里，110° 29' 4—111° 05', 北纬37° 08' 5—37° 37'之间。
县域总面积1288平方公里。
境处吕梁山脉西部，黄河东岸。
地势东高西低，沟壑纵横。
三川河由东向西流经县境中部，注入黄河。
把全县分为南、北山区。
南山主峰尖山子，海拔1293．3米，北山主峰王老婆山，海拔1525．2米，为全县最高峰。
河两岸为河川平地。
年均降水量500毫米，年均温10C, —月均温—7C,七月均温22.7 C,属温带大陆性气候。
2.项目地块状况江苏生辉木业科技有限公司位于江苏省泗阳县木业园区。
由生产区，生活区两部分构成。
用地面积124588平方米，总建筑面积60072平方米，西临何庄路，南临规划工业区路，北靠徐淮路，基地成不规则梯形。
3.规划内容根据规划要求该地块为工业用地。
本次规划设计的主要内容为该项目地块的生产及其商业、办公配套的规划设计。
4.市场背景随着城镇化水平的不断的提高，带来了工业用地需求量的不断增加。
同时随着经济发展，人们生活水平的提高，对厂房、商业、办公的需求也越来越高，对房地产的潜在需求也将逐步释放出来。
二、设计依据1.《中华人民共和国城乡规划法》2.《城市规划编制办法》3.《城市工业区规划设计规范》4.《工业建筑设计规范》5.《民用建筑设计规范》6.《建筑设计规范》7.《建筑设计防火规范》8.关于该项目的规划设计条件及地形图、红线图等9.建设方关于该项目的设计要求10.国家及地方的相关规程、规范等三、规划设计原则根据地块周边现状以及整个泗阳县的房产市场，在设计时我们提出以下几点：1.以人为本———贯彻“以人为本”的思想设计以满足人们对现代生产、工作环境所要求的舒适性、健康性、安全性和经济性为出发点。
说明书目录第一章总论第一节设计依据和范围第二节设计原则第三节建筑规模和产品方案第四节项目进度建议第五节主要原辅料供应情况第六节厂址概述第七节公用工程和辅助工程第二章总平面布置及运输第一节总平面布置第二节工厂运输第三章劳动定员第四章车间工艺第一节工艺流程及相关工艺参数第二节物料衡算第三节车间设备选型配套明细表第五章管道设计第一节管道计算与选用第二节管道附件与选用第三节管路布置第六章项目经济分析第一节产品成本与售价第二节经济效益第三节投资回收期第一章总论第一节设计依据和范围一、设计依据设计依据食品工厂建设的国家标准，拟建工厂所在地理位置、地势环境、水源充足、原料来源，交通运输、消费市场等进行设计。
工厂的设计符合经济建设的总原则、长远规划和地区发展，符合各行业开发发展政策，同时也符合本行业的法规政策。
二、建筑制图标准建筑制图标准符合中华人民共和国建设部颁布的《房屋建筑制图统一标准》GB/T 50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T 50105-2001、《给水排水制图标准》GB/T 50106-2001《暖通空调制图标准》GB/T 50114《建筑中水设计规范》GB50336—2002三、生产用水工厂应有足够的生产用水，水压和水温均应满足生产需要;水质应符合GB5749 的规定。
如需配备贮水设施，应有防污染措施，并定期清洗、消毒。
非饮用水不与产品接触的冷却用水、制冷用水、消防用水、蒸汽用水等必须用单独管道输送，不得与生产(饮用)用水系统交叉连接，或倒吸入生产用水系统中。
这些管道应有明显的颜色区别。
蒸汽用水直接或间接用于加工产品的蒸汽用水，不得含有影响人体健康或污染产品的物质。
四．厂区道路厂区路面应坚硬(如混凝土或沥青路面)无积水。
停车场及其他场地的地面为混凝土。
其他地带应绿化，应有良好的排水系统。
厂区规划设计说明一、规划设计目标本厂区规划设计的目标是满足企业生产发展需求，建设一个现代化、功能完善、环境友好的厂区。
具体目标如下：1.安全高效：通过科学规划，确保员工、设备和产品的安全，并提高生产效率。
2.空间利用率高：合理利用有限的土地资源，提高厂区空间利用率。
3.环境友好：注重生态环境保护，减少对周边环境的影响。
4.合理分区：根据不同功能需求，将厂区划分为生产区、行政办公区、生活服务区等，使各区域功能明确。
5.便捷交通：优化交通布局，提供便捷的交通路径和停车设施，方便员工和物资流动。
二、厂区规划设计要素1.建筑布局：根据企业需求，设计合理的建筑布局，包括厂房、办公楼、仓库等，以实现生产流程的顺畅推进。
2.绿化设施：在厂区内设置合适的绿化空间和景观设施，提供舒适的工作环境。
3.道路布局：合理规划主要交通道路和行人通道，确保通行便利，减少交通事故发生的可能性。
4.给排水系统：设计合理的给排水系统，确保水资源的合理利用和废水的处理，降低环境污染风险。
5.供电通信系统：设计稳定、可靠的供电系统和通信网络，满足企业生产和管理的需要。
6.安全防护设施：设计完善的安全防护设施，包括消防设施、监控设备和安全出口等，保障员工和资产的安全。
三、厂区规划设计方案1.生产区规划：将生产线和设备按流程和功能进行合理布置，实现生产流程的高效运作。
确保设备之间的距离合适，减少生产过程中的物流时间和交叉影响，提高生产效益。
同时，为生产区提供充足的基础设施，如供电、通讯、道路等，确保顺畅的生产运作。
2.行政办公区规划：规划合适的行政办公区，包括办公楼、员工餐厅、会议室等。
合理划分办公区域，根据不同部门的需求进行布置，提供一个舒适的工作环境和高效的工作空间。
同时，为行政区提供充足的停车位和便捷的交通通道。
3.生活服务区规划：为员工提供完善的生活服务设施，如休闲娱乐区、体育场馆、健身房等，为员工提供一个舒适的生活环境，增加生活乐趣，促进员工身心健康。

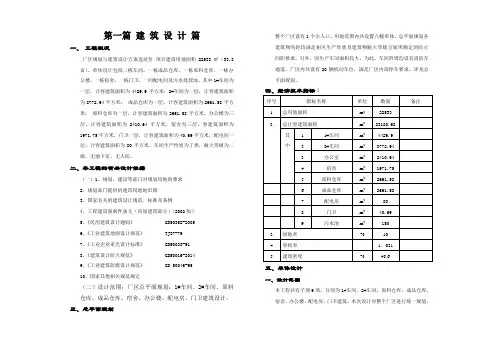

第一篇建筑设计篇一、工程概况厂区规划与建筑设计方案选址位项目建设用地面积22533㎡（33.8亩）。
单体设计包括二栋车间，一栋成品仓库，一栋原料仓库，一栋办公楼，一栋宿舍，一栋门卫，一间配电间及污水处理池。
其中1#车间为一层，计容建筑面积为4429.9平方米；2#车间为一层，计容建筑面积为8772.94平方米；成品仓库为一层，计容建筑面积为2661.58平方米；原料仓库为一层，计容建筑面积为2661.58平方米。
办公楼为三层，计容建筑面积为2410.64平方米，宿舍为三层，容建筑面积为1971.75平方米，门卫一层，计容建筑面积为40.69平方米，配电间一层，计容建筑面积为80平方米。
车间生产性质为丁类，耐火等级为二级，无地下室，无人防。
二、本工程的有关设计依据（一）1、规划、建设等部门对规划用地的要求2、规划部门提供的建筑用地地形图3、国家有关的建筑设计规范、标准及条例4、工程建设强制性条文（房屋建筑部分）（2002版）5、《民用建筑设计通则》 GB50352-20056、《工业建筑地面设计规范》 TJ37-797、《工业企业采光设计标准》 GB50033-918、《建筑设计防火规范》 GB50016-20149、《工业建筑防腐设计规范》 GB 50046-9510、国家其他相关规范规定（二）设计范围：厂区总平面规划；1#车间、2#车间、原料仓库、成品仓库、宿舍、办公楼、配电房、门卫建筑设计。
三、总平面规划整个厂区设有1个出入口。
用地范围内共设置八幢单体。
总平面规划各建筑物间距均满足相关生产性质及建筑物耐火等级方面所确定的防火间距要求。
另外，因生产车间面积较大，为此，车间四周均设有消防车通道。
厂区内共设有20辆机动车位，满足厂区内部停车要求。
详见总平面规划。
四、经济技术指标：五、单体设计一、设计范围本工程共有子项9项，分别为1#车间、2#车间、原料仓库、成品仓库、宿舍、办公楼、配电房、门卫建筑。
厂区规划建筑设计方案设计说明******有限公司厂区规划建筑设计方案设计说明1、项目概况本项目用地位于青岛路以南，上海路以东，规划占地34187平方米。
用地性质为工业用地。
北侧围墙退让青岛路道路红线4米，西侧围墙退让用地红线4米，建筑退让围墙6米。
2、设计依据1).《中华人民共和国城市规划法》2).《城市规划编制办法》3).《厂矿道路设计规范》4).《建筑设计防火规范》5).国家其它相关厂区规划设计通则、规范6).甲方提供的规划设计任务书以及基地地形图7)规划设计指导思想和原则8)规划设计指导思想•规划认真汲取优秀厂区规划的先进经验和先进的城市规划理念，坚持以人为本的思想，努力创造一个功能布局合理，结构清晰，交通便捷，适宜于现代化厂区管理的安全、卫生、工作环境舒适的现代化式厂区。
9)区合理化、功能网络化。
10)、建筑、人共生共荣。
2）规划原则•本项目规划严格执行国家关于工业园区建设的有关法令和政策，遵循“以科技为先导，以市场为导向，上质量、上水平、提高经济效益的发展方针进行规划设计。
做到厂区的总平面布置与开发区总体规划相协调、精心规划，合理布局，展示现代风貌。
•宏观入手，从巨入微，依据厂区用地的总体形态，把握厂区发展的大方向、大格局，注重厂区布局合理性和环境景观的理想性。
•建立以可持续发展为前提，做到经济与技术上可行、环境效益与社会效益双赢。
•建立厂区内简捷、明晰、互动的功能体系。
•充分利用基地原有的独特优势，构筑厂区交往环境。
•建筑设计与布局上强调建筑组群的构成，力求使厂区建筑空间环境形态整体性强、视觉张力强、环境可读性强。
•规划设计有利于生产、因地制宜、节约用地、功能完善而又节能。
4、总体规划设计1）总图规划设计要利用厂区的地形，因地制宜进行布置，充分考虑厂区功能配套的完整性。
对厂区合理分区，满足环保、安全和消防规范的要求。
2）在地块北侧设厂区入口，满足退城市主要道路红线交点70米的距离，北侧设计为办公研发综合楼，同时西侧沿上海路设计厂区休憩公园，同时丰富上海路景观效果。
第一篇建筑设计专篇一、概况1、区位该方案位于福建省惠安县辋川镇，北面是32米的规划路线，东面201省道及辋川镇边防派出所，西南面为一条水渠，水质优良，具有很好的景观效果。
2、现状根据甲方提供的用地红线资料表明，本项目总用地面积约为6000平方米。
地块内的地势较平整，开发条件成熟。
基地周边交通便利，区位优势明显。
二、设计依据1、甲方提供的政府相关批文和设计条件；2、用地红线图及地形图；3、国家、省、市、有关规定、规范、条例；三、设计目标充分挖掘本项目的潜力，将其建设成为品位高档、高效、集生产和员工生活为一体的现代标志性厂房，具体表现为：<1>优美的环境 <2>辽阔的视觉效果 <3>高效率的生产 <4>高效安全的管理<5> 舒适的厂区配套环境。
四、设计理念1、遵循“高效、生产和员工生活一体”的原则，注意到该地块在地域的地理位置，充分研究本项目与辋川的周边环境，争取在此处工作的人们有一个舒适的居住条件和工作之余有一个很好的休息环境。
2、针对本案，一方面努力创造现在标志性厂房的同时，兼顾其生产居住一体化的建设方案，提高厂房的生产效率；另一方面着意营造住宿部分的优美环境。
3、通过总平面设计，努力提高环境质量，合理布置道路与绿地，使得人们更方便地使用绿地，亲近自然，力图打造一个全新概念的现代标志性厂房的建设用地。
4、注意厂房的总体形象把握，摒弃繁琐且不实在的设计表现手法，以简单、合理、大气的设计表现手法创造典雅醒目和大方稳重的现代厂房。
在景观设计方面，注重与基地实际情况的结合，合理排布建筑、道路、绿地，营造优良的生产生活厂区。
五、总体构思1、在总平面布置中，考虑到用地与201省道及对面的建设物的对景关系，同时兼顾地块的用地性质，将厂房和住宿区分开，并顺应地形和景观效果设计成凹形，两边的建筑物高度适中，中间高度较高，使其拥有一个宽阔的观景面，从而有尽可能的让住宿区有一个较好的景观面。
同时两边的建筑物让他形成总平上的对称具有很好的效果。
建筑后退用地红线，北面退后7米的退让距离，种植树木，东面退201省道20米的退让距离，预留开阔的休闲铺地广场，缓解本地块的交通停车压力及空间压迫感。
2、经过对用地的解读，得出以下结论：地块的北面是32米的规划路线具有较好的交通，东侧是201省道，所以在进行总平面布置时，在北面布置一个交通路线的次入口，东面则布置一个广场和一个交通路线的主入口，并且在空闲处铺设广场在广场的北面和南面种植灌木。
3、分析了周边地块与城市之间的脉络关系后，确定了主入口位于用地的东面，北面设置一个次入口形成一个环形的交通路线。
厂房主入口从东面进，西面作为厂房的次入口与北面的住宿区互不干扰，形成生产和住宿互不干扰的建筑体系。
六、单体设计1、本案是以厂房为主，结合配套生活设施，使其连为一体。
该建设中间和南面均为厂房，北面建筑设置住宿区。
2、南侧主要布置管理用房和卫生间和楼梯，中间面宽较大提供生产使用，且正中间位置设有电梯间和楼梯间，北侧主要布置员工住宿用房。
3、由于本案所处的位置极其优越，建成后将成为辋川现代厂房标志性建筑，也是辋川镇工业厂房的标志性建筑物。
在进行立面造型设计中，以大方、现代的手法，力求营造一个气氛恢弘的地标物，使立面既完整、简洁、又不失亲切与温馨。
大片的玻璃窗使立面更具有现代感，同时也有利于开阔户内的观景视线。
七、主要技术经济指标总用地面积： 6000平方米建筑占地面积： 2320.03平方米总建筑面积： 15134.25平方米高层厂房总建筑面积： 11354.25平方米高层厂房占地面积： 1900.03平方米高层厂房占地密度： 31.67%倒班宿舍总建筑面积： 3780平方米倒班宿舍占地面积： 420平方米倒班宿舍占地密度： 7%建筑密度： 38.67%容积率： 2.52绿地率： 7.26%地上停车位： 34生产配套用房占地比例： 7%第二篇结构设计专篇一、设计依据：1、政府有关部门审批文件2、有关国家规范及规程。
（1）、建筑结构可靠度设计统一标准 GB50068-2001（2）、建筑抗震设防分类标准 GB50223-2008 （3）、建筑结构荷载规范 GB50009-2012 （4）、混凝土结构设计规范 GB50010-2010 （5）、建筑抗震设计规范 GB50011-2010 （6）、混凝土结构耐久性设计规范GB/T50476-2008（7）、建筑地基基础设计规范 GB50007-2011 （8）、地下工程防水技术规范 GB50108-2008 （9）、砌体结构设计规范 GB50003-2010 （10）、建筑地基基础工程施工质量验收规范 GB50202-2002 （11）、混凝土结构工程施工质量验收规范GB50204-2002(2010年版)（12）、高层民用建筑设计防火规范GB50045-95(2005年版)二、设计荷载1、风荷载： 50年一遇的基本风压为0.70KN/m2。
2、楼屋面主要活荷载标准值取值如下：（KN/M2）厂房 4.0宿舍 2.0走廊 3.5上人屋面 2.0不上人屋面 0.7楼梯 3.5卫生间 2.5三、结构选型及计算：厂房为九层框架结构，宿舍为九层框架结构。
建筑的结构安全等级为二级，建筑抗震设防类别为乙类，结构的设计使用年限为50年。
按照惠安地震基本烈度7度进行设防，设计基本地震加速度值为0.15g，所属地震分组为第二组。
厂房、宿舍采用全现浇钢筋砼框架结构，框架抗震等级为二级。
基础形式将结合具体地质勘测报告另行设计。
结构计算的电算分析，采用PKPM系列软件的SATWE空间有限分析法分析。
第三篇给水排水设计一、设计依据《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006《城市工程管线综合规划规范》GB50289-98《建筑设计防火规范》GBJ50045-95（2001年版）《建筑灭火器配置设计规范》GB50140-2005。
甲方及其它专业提供的设计资料二、设计范围1、建筑红线内的室外给排水及消防设计，2、室内给排水及消防设计。
三、给水1、室外给水1.1水源：市政水源;由四周道路的市政给水环网引入，作为本工程生活及消防的给水水源。
1.2 水压:室外给水系统与市政管网接口处的常年最低水压为0.25MPa。
2、室内用水量本工程最高日用水量：100 m3/d，本工程最大时用水量：10.4 m3/h2.2、供水方式：由市政给水管供至屋面生活水箱，再由水箱供至各用水点。
3消防给水3.1消防用水量：厂房消防用水量宿舍楼消防用水量消防水池有效容积为648M3，进水管DN150。
消防水池及泵房设在建筑外。
水泵房设生活、消防、喷淋、生泵各2台（一备一用），水泵与火灾自动报警系统联动控制。
3.2室外消防：室外消防管网与市政环状管网连成环，由市政环状给水管网引入一根DN150进水管，市政给水管网能满足室外消防用水量及水压要求。
共设有4组室外消火栓，与市政现有的市政消火栓保证供应建筑物的灭火用水量。
3.3室内消防：本工程室内消防管网连成环状，各层按消防规范要求设室内消火栓，每个室内消火栓均设有启动消防水泵的自动按钮及减压设施。
本工程厂房应设置自动喷淋，喷头头设置场所：办公室、电梯前室、公共走道等。
供水系统采用湿式自动喷水系统，在每层供水支管上安装水流指示器，加压泵由报警阀压力开关控制，喷头采用动作温度为68℃的。
红色玻璃闭式喷头，水力警铃设于一层中心控制室内。
3.4其它：3.4.1室外给水管采用UPVC管粘接。
3.4.2室内给水管采用PP-R管；消防管采用镀锌钢管丝扣连接。
3.4.3 室外污水管采用混凝土管沥青承接。
3.4.4 室外雨水管为混凝土管石棉水泥接口。
3.4.5 污水，雨水管道基础详S222-30-6，90度混凝土基础。
4、灭火器设置火灾类型为A类, 配置场所的危险等级严重危险级。
灭火器设于专用箱内.专用箱设在消火栓下面.箱内设手提式磷酸铵盐MFA5二具。
四.室内排水1、排水量：排水量按最高日用水量的80%计，即80.0m3。
2、排水系统：采用单立管排水系统。
3、通气管系统：采用单立管伸顶通气系统。
五、雨水雨水经雨水口收集后经暗管就近排入市政雨水管道系统。
室外雨水排水采用暴雨强度公式q=1376.3*(1+logP)/(1+7.133)0.608重现期取1年，径流系数取0.70。
六、室外排水采用雨污分流系统，污废水经化粪池处理后排入市政污水管道。
七、管材、管道敷设及连接方式1、生活给水管采用PP-R给水塑料管，同质热熔连接。
2、消火栓系统采用镀锌钢管，丝扣或卡箍连接。
3、室内雨、污水管采用UPVC排水管、承插粘接，室外雨、污水管采用双壁波纹管，橡胶圈承插连接。
第四篇电气设计4.1 电力：4.1.1 设计依据：《10KV及以下变电所设计规范》GB50053-1994《民用建筑设计通则》GB 50352—2005《建筑设计防火规范》GB50016-2006《低压配电设计规范》GB50054-1995《民用建筑电气设计规范》JGJ/T 16-19924.1.2负荷估算：负荷预测方法：采用单位建筑面积负荷指标法和单位指标法估算用电负荷。
依据本区总体规划的布局，结合建筑单体面积和功能要求，估算出各类负荷的大小，采用需要系数法计算出用电负荷，并据此估算本工程所需要的变压器装机容量。
4.1.3供配电设计：（1）负荷等级：本工程消防设备用电、配电间、消控中心、疏散楼梯、疏散通道的一般照明，按二级负荷供电；其它按三级负荷供电。
（2）电压等级：按照我国现行的电压标准，低压为380V/220V。
（3）供电电源：电源由附近低压电网以电力电缆穿管理地引入底层配电室，再由配电室220/380伏以电力电缆放射式向各层供电。
4.1.5电缆线路与敷设方式：（1）导线选择原则：10KV电缆进线采用铜芯铠装交联聚乙烯电力电缆，电缆规格由当地供电主管部门定，低压出线电缆根据各梯间单元用电负荷大小，计算容量来选定。
（2）导线敷设方式：低压配电干线一般在室外均采用电缆沟或穿钢管敷设。
楼内电力电缆采用电缆桥架沿强电管井敷设。
（3）电缆与电缆或管道、道路、构造物等相互间容许最小距离应符合规范《电力工程电缆设计规范》GB50217-94中表5.3.5条的要求。
4.1.6用电量：并根据甲方提供的设备功率，采用单位负荷估算法估算。
4.2弱电工程设计说明:4.2.1规划设计依据:《城市公共建筑和住宅小区通信设计标准》GB/3200P-006-93 《有线电视系统工程技术规范》GB/50200-94《建筑与建筑群综合布线系统工程设计规范》GB/T50312000 4.2.2弱电工程设计内容:（1）电信工程（2）电视工程4.2.3设计指导思想:弱电作为建筑电气工程的重要组成部分，是一门综合性技术，涉及的学科很广。
