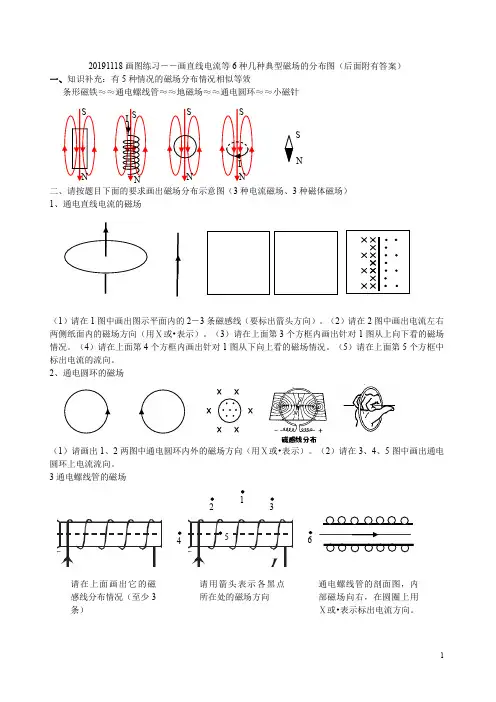

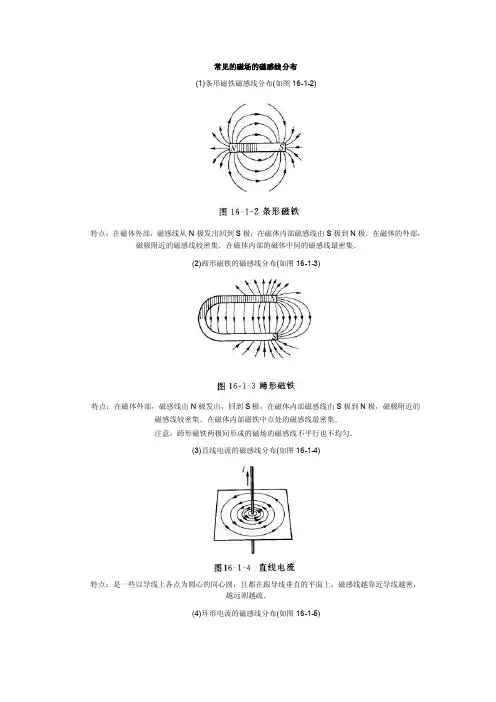

20191118画图练习――画直线电流等6种几种典型磁场的分布图（后面附有答案）一、知识补充：有5种情况的磁场分布情况相似等效条形磁铁≈≈通电螺线管≈≈地磁场≈≈通电圆环≈≈小磁针二、请按题目下面的要求画出磁场分布示意图（3种电流磁场、3种磁体磁场）1、通电直线电流的磁场（1）请在1图中画出图示平面内的2－3条磁感线（要标出箭头方向）。
（2）请在2图中画出电流左右两侧纸面内的磁场方向（用Ⅹ或•表示）。
（3）请在上面第3个方框内画出针对1图从上向下看的磁场情况。
（4）请在上面第4个方框内画出针对1图从下向上看的磁场情况。
（5）请在上面第5个方框中标出电流的流向。
2、通电圆环的磁场（1）请画出1、2两图中通电圆环内外的磁场方向（用Ⅹ或•表示）。
（2）请在3、4、5图中画出通电圆环上电流流向。
3通电螺线管的磁场请在上面画出它的磁感线分布情况（至少3条）5 请用箭头表示各黑点所在处的磁场方向 通电螺线管的剖面图，内部磁场向右，在圆圈上用Ⅹ或•表示标出电流方向。
S N4、条形磁铁请在下面左图中画出条形磁铁的磁感线，并在右两图中标出过小黑点所在处的磁场方向。
5、蹄形磁铁的磁场请在下面左图中画出经过6个小黑点的1条磁感线；在右面的两个图中标出经过小黑点所在处的磁场方向。
6地球磁场（说明：下面的图中，点1和点5所在连线为地轴，点3和点7所在线为赤道线。
）（1）请在第1图中画出地磁场的磁感线。
（2）请在第2图中标出小黑点所在处的磁场方向。
（3）请在第3图中标出小黑点所在处的磁场方向（第3图为地球地面等效图，它将表明磁场与地面是否垂直）。
（4）北极圈小范围内地面的磁场方向是如何的？（5）南极圈小范围内地面的磁场方向是如何的？（6）南半球的磁场方向是如何的？（7）北半球的磁场方向是如何的？（8）什么地方磁场与地面几乎平行？（9）什么地方磁场与地面几乎垂直？（10）什么地方磁场与地面既不平行也不垂直？下面是参考答案：。
