3.3 几种常见的磁场

第3章31．关于磁通量的描述，下列说法正确的是()A．置于磁场中的一个平面，当平面垂直于磁场方向时，穿过平面的磁通量最大B．穿过平面的磁通量最大时，该处的磁感应强度一定最大C．如果穿过某一平面的磁通量为零，则该处的磁感应强度一定为零D．将一平面置于匀强磁场中的任何位置，穿过该平面的磁通量总相等解析：磁通量Φ＝BS cos θ，其中θ为线圈平面和该平面沿垂直磁场方向的投影面之间的夹角．因此，磁通量为零，磁感应强度不一定为零；磁通量最大，磁感应强度也不一定最大．故只有A正确．答案： A2．(2011·淮安高二检测)关于磁现象的电本质，安培提出了分子电流假说．他提出此假说的背景是()A．安培通过精密仪器观察到分子电流B．安培根据原子结构理论，进行严格推理得出的结论C．安培根据环形电流的磁性与磁铁相似提出的一种假说D．安培凭空想出来的答案： C3．下图表示磁场的磁感线，依图分析磁场中a点的磁感应强度比b点的磁感应强度大的是()解析：磁感线的疏密可表示磁感应强度的大小．答案：AC4．(2011·福州高二检测)关于电场和磁场，下列说法正确的是()A．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B．电场线和磁感线是可以形象描述场强弱和方向的客观存在的曲线C．磁感线和电场线一样都是闭合的曲线D．磁体之间的相互作用是通过磁场发生的，磁场和电场一样，都是客观存在的物质解析：电场和磁场都是客观存在的物质，电场线和磁感线都是假想的曲线，实际并不存在．电场线和磁感线的最大区别在于：磁感线是闭合的，而电场线不是闭合的．故正确答案为A、D.答案：AD5．如下图所示，两个同心放置且共面的金属圆环，条形磁铁穿过圆心且与两环面垂直，通过两环的磁通量Φa、Φb比较，则()A．Φa＞Φb B．Φa＜ΦbC．Φa＝Φb D．不能确定解析：磁感线是闭合曲线，在条形磁铁外部从N极到S极，在内部从S极到N极．由于圆环a的面积小于圆环b的面积，因此从外部N极到S极穿过a面的磁感线条数少，而内部从S极到N极的磁感线条数一样，于是穿过a面的总磁通量大，选项A正确．答案： A6.如右图所示为某磁场的一条磁感线，其上有A，B两点，则()A．A点的磁感应强度一定大B．B点的磁感应强度一定大C．因为磁感线是直线，A、B两点的磁感应强度一样大D．条件不足，无法判断解析：由磁场中一根磁感线无法判断磁场强弱．答案： D7．下列说法中正确的是()A．通过某面的磁感线条数为零则此面处磁感应强度一定为零B．空间各点磁感应强度的方向就是该点的磁场方向C．平行放置的两条形磁铁间异名磁极间的磁场为匀强磁场D．磁感应强度为零，则放在该处的某面通过的磁感线条数一定为零解析：磁感应强度反映磁场的强弱和方向，它的方向就是该处磁场的方向，故B正确；磁感应强度为零，放在该处的某面就无磁感线穿过，故D正确；但是若某面无磁感线穿过，可能磁场很强而平面平行于磁场放置导致磁感线穿过该面的条数为零，所以A错误；两平行放置异名磁极间的磁场不是匀强磁场，近距离两异名磁极间的磁场才是匀强磁场，C 错误．答案：BD8.有一束电子流沿x轴正方向高速运动，如图所示，电子流在z轴上的P 点所产生的磁场方向是沿( )A ．沿y 轴正方向B ．沿y 轴负方向C ．沿z 轴正方向D ．沿z 轴负方向解析： 由于电子流沿x 轴正方向高速运动，所形成的等效电流沿x 轴负方向．由安培定则可得，在P 点处的磁场方向应该沿y 轴的正方向．答案： A9.如右图所示，一根通电直导线垂直放在磁感应强度为1T 的匀强磁场中，以导线截面的中心为圆心，半径为r 的圆周上有a 、b 、c 、d 四个点，已知a 点的实际磁感应强度为零，则下列叙述正确的是( )A ．直导线中的电流方向垂直纸面向里B ．b 点的实际磁感应强度为 2 T ，方向斜向上，与B 的夹角为45°C ．c 点的实际磁感应强度也为零D ．d 点的实际磁感应强度跟b 点的相同解析： 由a 点合磁感应强度为零知，该电流在a 点的磁感应强度方向向左，大小为1 T ，由安培定则知A 项对，另由平行四边形定则知B 项也正确．答案： AB10.弹簧测力计下挂一条形磁铁，其中条形磁铁的N 极一端位于未通电的螺线管正上端，如右图所示，下列说法正确的是( )A ．若将a 接电源正极，b 接电源负极，弹簧测力计示数将不变B ．若将a 接电源正极，b 接电源负极，弹簧测力计示数将增大C ．若将b 接电源正极，a 接电源负极，弹簧测力计示数将减小D ．若将b 接电源正极，a 接电源负极，弹簧测力计示数将增大解析： a 接正，b 接负――→螺线管安培定则内部磁感线自下而上――→等效上端N 极，下端S 极――→磁极间的相互作用条形磁铁受排斥力―→弹簧测力计示数减小b 接正，a 接负――→螺线管安培定则内部磁感线自上而下――→等效上端S 极，下端N 极――→磁极间的相互作用条形磁铁受吸引力―→弹簧测力计示数增大答案： D11．如下图所示，匀强磁场的磁感应强度B ＝0.8 T ，矩形线圈abcd 的面积S ＝0.5 m 2，B 与S 垂直，线圈一半在磁场中，则当线圈从图示位置绕ad 边绕过60°时，线圈中的磁通量为________，在此过程中磁通量的改变量为________；当线圈再绕ad 边转过30°时，线圈中的磁通量为________，在此过程中磁通量的改变量为________．解析： 图示位置的磁通量Φ1＝B S 2＝0.2 Wb.当线圈从图示位置绕ad 边转过60°时，线圈垂直磁场方向的面积S ⊥＝S cos 60°＝14 m 2＝12S ，恰好都在磁场区域内，所以Φ2＝BS ⊥＝0.2 Wb ，因此ΔΦ1＝Φ2－Φ1＝0.当线圈再绕ad 边转过30°时，线圈与磁场方向平行，Φ3＝0，此过程中磁通量的改变量为ΔΦ2＝|Φ3－Φ2|＝0.2 Wb.答案： 0.2 Wb 0 0 0.2 Wb12．已知山东地面处的地磁场水平分量约为3×10－5 T ，某校物理兴趣小组做估测磁体附近磁感应强度的实验．他们将一小罗盘磁针放在一个水平放置的螺线管的轴线上，如下图所示．小磁针静止时N 极指向y 轴正方向，当接通电源后，发现小磁针N 极指向与y 轴正方向成60°角的方向．请在图上标明螺线管导线的绕向，并求出该通电螺线管在小磁针处产生的磁感应强度大小．(保留一位有效数字)解析： 接通电源后，小磁针N 极指向是地磁场和螺线管的磁场的叠加磁场的方向，由此可判定螺线管的磁场在小磁针处方向水平向右，由安培定则判定螺线管导线绕向如图所示．由题意知地磁场水平分量B y ＝3×10－5 T ，设通电螺线管产生的磁场为B x .由图知B x B y＝tan 60°得B x ＝3×10－5× 3 T ≈5×10－5 T.答案：5×10－5 T。

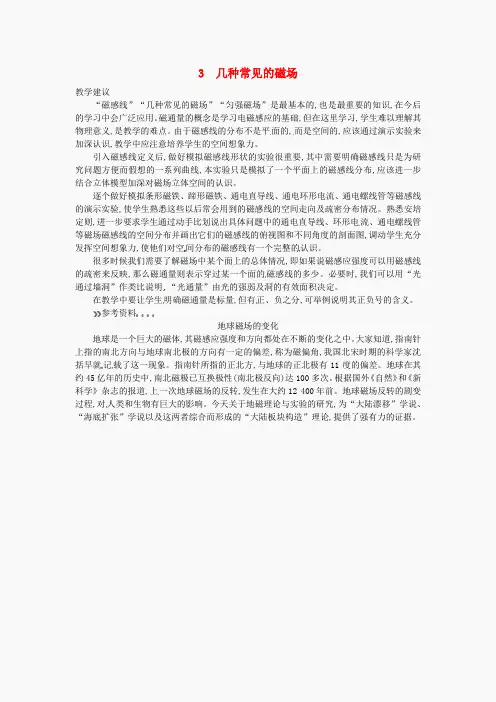

3 几种常见的磁场教学建议“磁感线”“几种常见的磁场”“匀强磁场”是最基本的,也是最重要的知识,在今后的学习中会广泛应用。

磁通量的概念是学习电磁感应的基础,但在这里学习,学生难以理解其物理意义,是教学的难点。

由于磁感线的分布不是平面的,而是空间的,应该通过演示实验来加深认识,教学中应注意培养学生的空间想象力。

引入磁感线定义后,做好模拟磁感线形状的实验很重要,其中需要明确磁感线只是为研究问题方便而假想的一系列曲线,本实验只是模拟了一个平面上的磁感线分布,应该进一步结合立体模型加深对磁场立体空间的认识。

逐个做好模拟条形磁铁、蹄形磁铁、通电直导线、通电环形电流、通电螺线管等磁感线的演示实验,使学生熟悉这些以后常会用到的磁感线的空间走向及疏密分布情况。

熟悉安培定则,进一步要求学生通过动手比划说出具体问题中的通电直导线、环形电流、通电螺线管等磁场磁感线的空间分布并画出它们的磁感线的俯视图和不同角度的剖面图,调动学生充分发挥空间想象力,使他们对空间分布的磁感线有一个完整的认识。

很多时候我们需要了解磁场中某个面上的总体情况,即如果说磁感应强度可以用磁感线的疏密来反映,那么磁通量则表示穿过某一个面的磁感线的多少。

必要时,我们可以用“光通过墙洞”作类比说明,“光通量”由光的强弱及洞的有效面积决定。

在教学中要让学生明确磁通量是标量,但有正、负之分,可举例说明其正负号的含义。

参考资料地球磁场的变化地球是一个巨大的磁体,其磁感应强度和方向都处在不断的变化之中。

大家知道,指南针上指的南北方向与地球南北极的方向有一定的偏差,称为磁偏角,我国北宋时期的科学家沈括早就记载了这一现象。

指南针所指的正北方,与地球的正北极有11度的偏差。

地球在其约45亿年的历史中,南北磁极已互换极性(南北极反向)达100多次。

根据国外《自然》和《新科学》杂志的报道,上一次地球磁场的反转,发生在大约12 400年前。

地球磁场反转的剧变过程,对人类和生物有巨大的影响。

§3.3.1 几种常见的磁场（一）同步导学案【学习目标】1．会用磁感线描述磁场 2．知道通电直导线和通电线圈周围磁场的方向3．掌握匀强磁场4．知道磁通量的物理意义和定义式5．了解安培分子假说，从而解释一些磁现象【自主学习】一、磁感线1．定义：如果在磁场中画出一些有方向的曲线，使曲线上每一点的切线方向都跟这点的____________的方向一致．2．特点：磁感线的疏密程度表示__________，磁场强的地方磁感线密，磁场弱的地方__________．二、几种常见的磁场1．通电直导线安培定则：右手握住导线，让伸直的拇指所指的方向与__________一致，弯曲的四指所指的方向就是________环绕的方向．2．通电环形导线和通电螺线管：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线________________________磁感线的方向或螺线管__________磁感线的方向．【知识探究】一、磁感线几种常见的磁场[问题情境]奥斯特实验告诉我们，电流周围存在磁场．那么，电流周围的磁场分布有何特点？1．磁感线可以用实验模拟，它是实际存在的吗？2．几种常见的磁场可用什么规律方便地表示？[要点提炼]1．磁感线可以形象地描述磁场，磁感线上__________的方向都跟这点的磁感应强度的方向一致．磁感线的__________反映磁场的强弱．2．电流的磁场和安培定则(1)直线电流：___________________________________________________________________(2)环形电流和通电螺线管：______________________________________________________[问题延伸]磁感线与电场线类似，任何两条磁感线都不会________．电场线从正电荷出发到负电荷终止，是不闭合的，但磁感线不同，它是________曲线．【当堂训练】如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时（）A. 小磁针N极向里转B. 小磁针N极向外转C. 小磁针在纸面内向左摆动D. 小磁针在纸面内向右摆动。

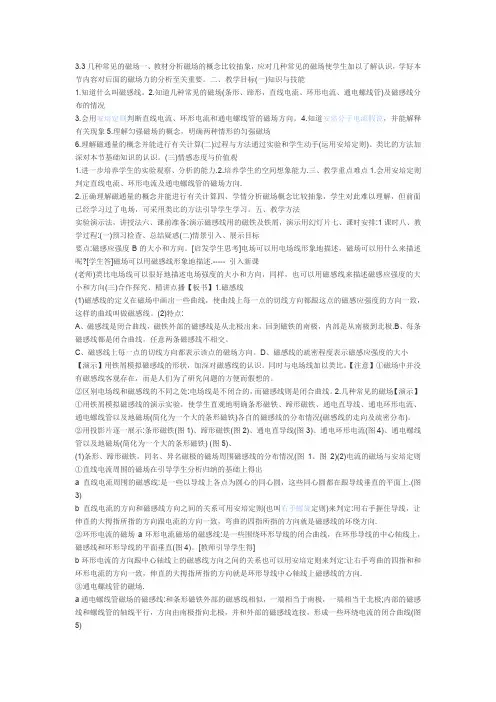

3.3几种常见的磁场一、教材分析磁场的概念比较抽象，应对几种常见的磁场使学生加以了解认识，学好本节内容对后面的磁场力的分析至关重要。

二、教学目标(一)知识与技能1.知道什么叫磁感线。

2.知道几种常见的磁场(条形、蹄形，直线电流、环形电流、通电螺线管)及磁感线分布的情况3.会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。

4.知道安培分子电流假说，并能解释有关现象5.理解匀强磁场的概念，明确两种情形的匀强磁场6.理解磁通量的概念并能进行有关计算(二)过程与方法通过实验和学生动手(运用安培定则)、类比的方法加深对本节基础知识的认识。

(三)情感态度与价值观1.进一步培养学生的实验观察、分析的能力.2.培养学生的空间想象能力.三、教学重点难点1.会用安培定则判定直线电流、环形电流及通电螺线管的磁场方向.2.正确理解磁通量的概念并能进行有关计算四、学情分析磁场概念比较抽象，学生对此难以理解，但前面已经学习过了电场，可采用类比的方法引导学生学习。

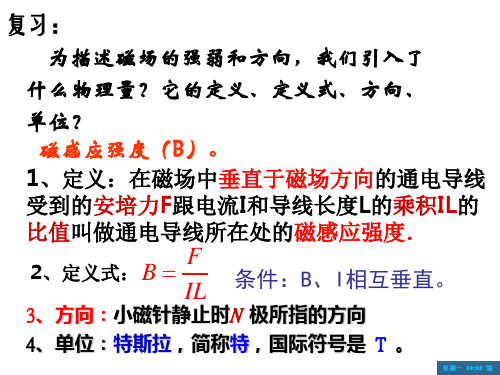

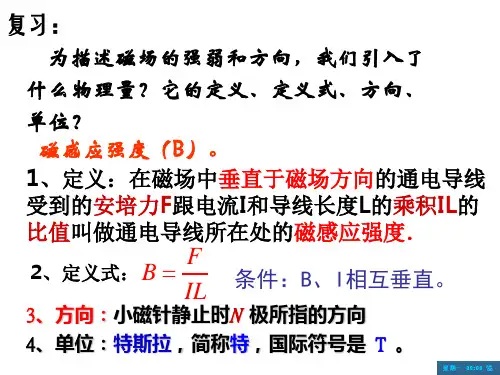

五、教学方法实验演示法，讲授法六、课前准备:演示磁感线用的磁铁及铁屑，演示用幻灯片七、课时安排:1课时八、教学过程:(一)预习检查、总结疑惑(二)情景引入、展示目标要点:磁感应强度B的大小和方向。

[启发学生思考]电场可以用电场线形象地描述，磁场可以用什么来描述呢?[学生答]磁场可以用磁感线形象地描述.----- 引入新课(老师)类比电场线可以很好地描述电场强度的大小和方向，同样，也可以用磁感线来描述磁感应强度的大小和方向(三)合作探究、精讲点播【板书】1.磁感线(1)磁感线的定义在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致，这样的曲线叫做磁感线。

(2)特点:A、磁感线是闭合曲线，磁铁外部的磁感线是从北极出来，回到磁铁的南极，内部是从南极到北极.B、每条磁感线都是闭合曲线，任意两条磁感线不相交。

C、磁感线上每一点的切线方向都表示该点的磁场方向。

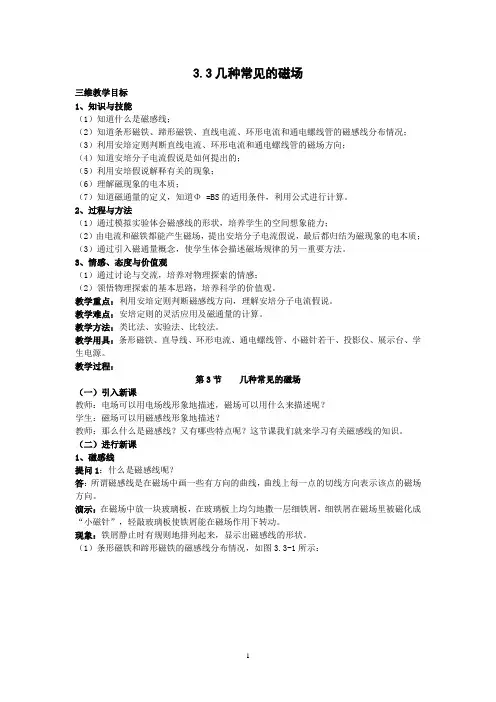

3.3几种常见的磁场三维教学目标1、知识与技能（1）知道什么是磁感线；（2）知道条形磁铁、蹄形磁铁、直线电流、环形电流和通电螺线管的磁感线分布情况；（3）利用安培定则判断直线电流、环形电流和通电螺线管的磁场方向；（4）知道安培分子电流假说是如何提出的；（5）利用安培假说解释有关的现象；（6）理解磁现象的电本质；（7）知道磁通量的定义，知道Φ =BS的适用条件，利用公式进行计算。

2、过程与方法（1）通过模拟实验体会磁感线的形状，培养学生的空间想象能力；（2）由电流和磁铁都能产生磁场，提出安培分子电流假说，最后都归结为磁现象的电本质；（3）通过引入磁通量概念，使学生体会描述磁场规律的另一重要方法。

3、情感、态度与价值观（1）通过讨论与交流，培养对物理探索的情感；（2）领悟物理探索的基本思路，培养科学的价值观。

教学重点：利用安培定则判断磁感线方向，理解安培分子电流假说。

教学难点：安培定则的灵活应用及磁通量的计算。

教学方法：类比法、实验法、比较法。

教学用具：条形磁铁、直导线、环形电流、通电螺线管、小磁针若干、投影仪、展示台、学生电源。

教学过程：第3节几种常见的磁场（一）引入新课教师：电场可以用电场线形象地描述，磁场可以用什么来描述呢？学生：磁场可以用磁感线形象地描述？教师：那么什么是磁感线？又有哪些特点呢？这节课我们就来学习有关磁感线的知识。

（二）进行新课1、磁感线提问1：什么是磁感线呢？答：所谓磁感线是在磁场中画一些有方向的曲线，曲线上每一点的切线方向表示该点的磁场方向。

演示：在磁场中放一块玻璃板，在玻璃板上均匀地撒一层细铁屑，细铁屑在磁场里被磁化成“小磁针”，轻敲玻璃板使铁屑能在磁场作用下转动。

现象：铁屑静止时有规则地排列起来，显示出磁感线的形状。

（1）条形磁铁和蹄形磁铁的磁感线分布情况，如图3.3-1所示：问题：磁铁周围的磁感线方向如何？答：磁铁外部的磁感线是从磁铁的北极出来，进入磁铁的南极，磁感线是闭合曲线，磁铁外部的磁感线是从北极出来，回到磁铁的南极，内部是从南极到北极。
