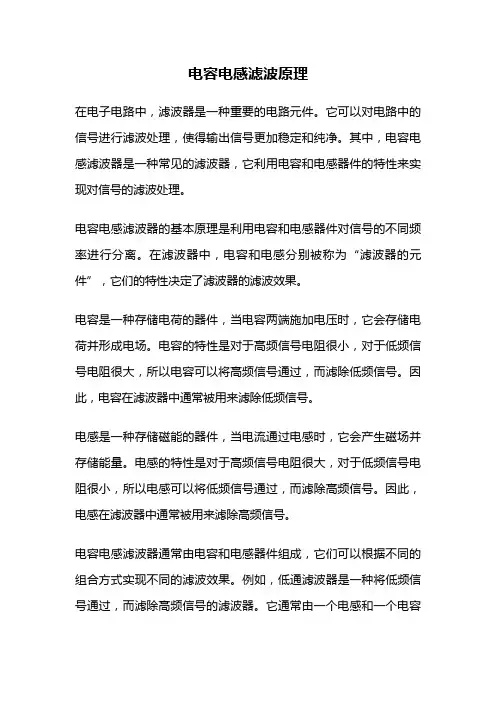

电容电感滤波原理在电子电路中,滤波器是一种重要的电路元件。
它可以对电路中的信号进行滤波处理,使得输出信号更加稳定和纯净。
其中,电容电感滤波器是一种常见的滤波器,它利用电容和电感器件的特性来实现对信号的滤波处理。
电容电感滤波器的基本原理是利用电容和电感器件对信号的不同频率进行分离。
在滤波器中,电容和电感分别被称为“滤波器的元件”,它们的特性决定了滤波器的滤波效果。
电容是一种存储电荷的器件,当电容两端施加电压时,它会存储电荷并形成电场。
电容的特性是对于高频信号电阻很小,对于低频信号电阻很大,所以电容可以将高频信号通过,而滤除低频信号。
因此,电容在滤波器中通常被用来滤除低频信号。
电感是一种存储磁能的器件,当电流通过电感时,它会产生磁场并存储能量。
电感的特性是对于高频信号电阻很大,对于低频信号电阻很小,所以电感可以将低频信号通过,而滤除高频信号。
因此,电感在滤波器中通常被用来滤除高频信号。
电容电感滤波器通常由电容和电感器件组成,它们可以根据不同的组合方式实现不同的滤波效果。
例如,低通滤波器是一种将低频信号通过,而滤除高频信号的滤波器。
它通常由一个电感和一个电容串联组成,电感用来滤除高频信号,电容用来通低频信号。
高通滤波器是一种将高频信号通过,而滤除低频信号的滤波器。
它通常由一个电感和一个电容并联组成,电感用来滤除低频信号,电容用来通高频信号。
除此之外,带通滤波器和带阻滤波器是两种常见的滤波器类型。
带通滤波器可以滤除低频和高频信号,只保留中间的频率范围,而带阻滤波器可以滤除中间的频率范围,只保留低频和高频信号。
在实际应用中,电容电感滤波器被广泛应用于各种电子设备中。
例如,电源滤波器可以通过电容和电感器件来滤除电源中的噪声和干扰信号,保证电路的稳定性和可靠性。
音频滤波器可以通过电容和电感器件来滤除音频信号中的杂音和失真,提高音频质量和清晰度。
电容电感滤波器是一种重要的滤波器类型,它利用电容和电感器件的特性来实现对信号的滤波处理。

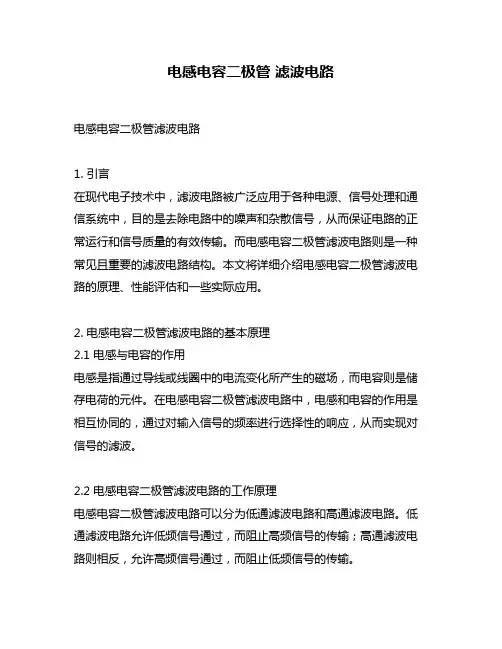

电感电容二极管滤波电路电感电容二极管滤波电路1. 引言在现代电子技术中,滤波电路被广泛应用于各种电源、信号处理和通信系统中,目的是去除电路中的噪声和杂散信号,从而保证电路的正常运行和信号质量的有效传输。
而电感电容二极管滤波电路则是一种常见且重要的滤波电路结构。
本文将详细介绍电感电容二极管滤波电路的原理、性能评估和一些实际应用。
2. 电感电容二极管滤波电路的基本原理2.1 电感与电容的作用电感是指通过导线或线圈中的电流变化所产生的磁场,而电容则是储存电荷的元件。
在电感电容二极管滤波电路中,电感和电容的作用是相互协同的,通过对输入信号的频率进行选择性的响应,从而实现对信号的滤波。
2.2 电感电容二极管滤波电路的工作原理电感电容二极管滤波电路可以分为低通滤波电路和高通滤波电路。
低通滤波电路允许低频信号通过,而阻止高频信号的传输;高通滤波电路则相反,允许高频信号通过,而阻止低频信号的传输。
在低通滤波电路中,当输入信号的频率较低时,电感对信号的阻抗较大,导致大部分电压降在电感上,电容起到继电作用,当频率增加时,电感对信号的阻抗逐渐减小,导致电压越来越多地降在电容上。
通过调节电感和电容的数值,可以选择性地滤除不需要的高频噪声信号,从而实现对输入信号的滤波。
高通滤波电路的工作原理与低通滤波电路相反。
当输入信号的频率较高时,电容对信号的阻抗较大,导致大部分电压降在电容上,电感发生继电作用,当频率降低时,电容对信号的阻抗逐渐减小,导致电压越来越多地降在电感上。
通过调节电感和电容的数值,可以选择性地滤除不需要的低频信号,从而实现对输入信号的滤波。
3. 电感电容二极管滤波电路性能评估3.1 频率响应特性频率响应特性是评估电感电容二极管滤波电路性能的重要指标。
对于低通滤波电路,频率响应曲线应该在截止频率之前有较高的衰减,而在截止频率之后衰减较小;对于高通滤波电路,则相反。
3.2 直流稳定性电感电容二极管滤波电路的直流稳定性是指在输入直流信号情况下,输出直流信号的平稳程度。

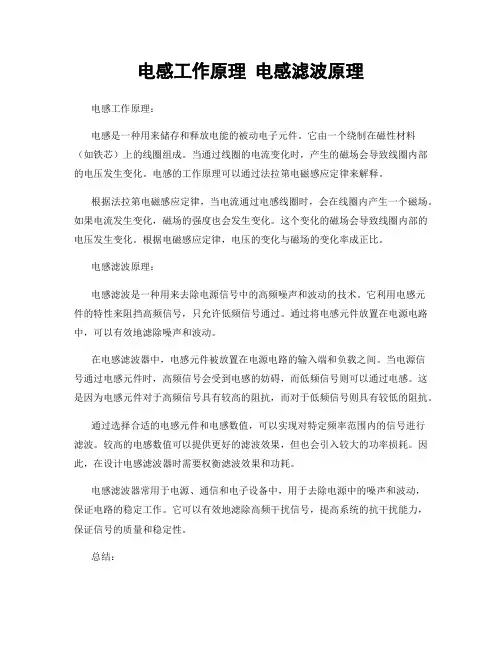

电感工作原理电感滤波原理电感工作原理:电感是一种用来储存和释放电能的被动电子元件。
它由一个绕制在磁性材料(如铁芯)上的线圈组成。
当通过线圈的电流变化时,产生的磁场会导致线圈内部的电压发生变化。
电感的工作原理可以通过法拉第电磁感应定律来解释。
根据法拉第电磁感应定律,当电流通过电感线圈时,会在线圈内产生一个磁场。
如果电流发生变化,磁场的强度也会发生变化。
这个变化的磁场会导致线圈内部的电压发生变化。
根据电磁感应定律,电压的变化与磁场的变化率成正比。
电感滤波原理:电感滤波是一种用来去除电源信号中的高频噪声和波动的技术。
它利用电感元件的特性来阻挡高频信号,只允许低频信号通过。
通过将电感元件放置在电源电路中,可以有效地滤除噪声和波动。
在电感滤波器中,电感元件被放置在电源电路的输入端和负载之间。
当电源信号通过电感元件时,高频信号会受到电感的妨碍,而低频信号则可以通过电感。
这是因为电感元件对于高频信号具有较高的阻抗,而对于低频信号则具有较低的阻抗。
通过选择合适的电感元件和电感数值,可以实现对特定频率范围内的信号进行滤波。
较高的电感数值可以提供更好的滤波效果,但也会引入较大的功率损耗。
因此,在设计电感滤波器时需要权衡滤波效果和功耗。
电感滤波器常用于电源、通信和电子设备中,用于去除电源中的噪声和波动,保证电路的稳定工作。
它可以有效地滤除高频干扰信号,提高系统的抗干扰能力,保证信号的质量和稳定性。
总结:电感工作原理是通过法拉第电磁感应定律解释的,当电流通过电感线圈时,会产生磁场,磁场的变化会导致线圈内部的电压发生变化。
电感滤波原理是利用电感元件的特性来阻挡高频信号,只允许低频信号通过。
通过选择合适的电感元件和电感数值,可以实现对特定频率范围内的信号进行滤波,提高系统的抗干扰能力。
电感滤波器常用于电源、通信和电子设备中,用于去除电源中的噪声和波动,保证电路的稳定工作。
电感工作原理电感滤波原理电感工作原理及电感滤波原理一、电感工作原理电感是一种被动电子元件,它是由绕制在磁性芯上的导线线圈组成。
当通过电感的导线中有电流流过时,会在磁性芯的周围产生一个磁场。
这个磁场会储存电流的能量,并且会阻碍电流的变化。
电感的工作原理可以通过法拉第电磁感应定律来解释。
根据法拉第电磁感应定律,当磁通量发生变化时,会在导线中产生感应电动势。
因此,当电流通过电感的导线时,由于电流的变化,会导致磁通量的变化,从而在导线中产生感应电动势。
电感的工作原理还可以通过自感现象来解释。
自感是指电感线圈中的电流会产生磁场,并且这个磁场会影响到电感线圈本身。
当电流改变时,磁场也会随之发生变化,从而产生自感电动势。
这个自感电动势会阻碍电流的变化,从而使电感具有储存电流能量的特性。
二、电感滤波原理电感滤波是一种常见的电路设计技术,用于去除信号中的高频噪声或者平滑直流信号。
电感滤波原理基于电感对不同频率的信号有不同的阻抗特性。
在电感滤波电路中,电感被放置在信号路径上,起到滤波的作用。
当高频信号通过电感时,由于高频信号的频率较高,电感对其具有较高的阻抗,从而将高频信号阻隔在电感处,使其不会通过电感进入下一个电路阶段。
另一方面,直流信号或低频信号通过电感时,由于其频率较低,电感对其具有较低的阻抗,从而允许信号通过电感进入下一个电路阶段。
因此,电感滤波可以实现对不同频率信号的分离,从而达到滤波的效果。
通过选择合适的电感参数,可以将高频噪声滤除,保留所需的信号。
除了滤除高频噪声外,电感滤波还可以用于平滑直流信号。
在这种情况下,电感被称为电感滤波器的一部分,通常与电容器组成一个低通滤波器。
电感通过储存电流能量,使得直流信号能够平滑传递,同时阻隔高频信号的通过。
总结:电感是一种被动电子元件,其工作原理基于法拉第电磁感应定律和自感现象。
电感滤波原理利用电感对不同频率信号的阻抗特性,实现对高频噪声的滤除和直流信号的平滑传递。
电容电感滤波原理电容电感滤波是一种常用的电子电路设计技术,用于对电源信号进行滤波操作,以去除电源中的噪声和干扰,提供干净稳定的电源信号给电子设备使用。
电容电感滤波原理基于电容和电感元件的频率选择性质,结合二者的特点,可以实现对不同频率的信号进行选择性透过或阻塞,从而达到滤波的目的。
在电容电感滤波电路中,电容元件被称为低通滤波器,求解滤波器只通过低频信号,而阻塞高频信号。
电容元件对于直流信号是通导的,因此对于低频信号也是通过的。
但是对于高频信号,电容元件的阻抗会逐渐增加,从而阻塞了高频信号,只允许低频信号通过。
电感元件被称为高通滤波器,它们对于高频信号是通导的,因此允许高频信号通过。
但是对于低频信号,电感元件的阻抗逐渐增加,从而阻塞低频信号。
综上所述,当电容和电感元件被合理组合时,可以实现不同频率信号的选择性透过或阻塞。
电容电感滤波电路的主要构成就是将电容和电感元件连接在一起。
根据滤波的要求,可以选择并联连接或串联连接。
其中,并联连接的滤波器被称为低通滤波器,串联连接的滤波器被称为高通滤波器。
除了低通滤波器和高通滤波器之外,还可以根据要求设计带通滤波器或带阻滤波器。
滤波器的选择取决于所需滤除的信号频率范围。
根据滤波器响应特性的不同,可以选择不同类型的滤波器。
常用的是一阶滤波器、二阶滤波器和多级滤波器。
一阶滤波器是最简单的滤波器之一,它只涉及一个电容或一个电感元件。
一阶低通滤波器或一阶高通滤波器可以通过将一个电容或一个电感与一个电阻连接而实现。
这样的滤波器具有较为简单的结构和较低的成本,但滤波效果相对较弱。
二阶滤波器借用一个电容和一个电感元件,形成一个复杂的RC或RL 电路。
二阶滤波器具有更好的滤波效果和更大的灵活性,可以实现更高的滤波效果,但需要更多的元件和电路设计。
多级滤波器是由多个滤波器级联而成,可以进一步增强滤波效果。
多级滤波器的组合可以根据需要选择不同级数的低通滤波器和高通滤波器。
总的来说,电容电感滤波是一种常用的滤波技术,通过电容和电感元件的频率选择性质,可以实现对不同频率信号的选择性透过或阻塞。
电感工作原理及电感滤波原理一、电感工作原理电感是一种重要的电子元件,它在电路中起到对电流变化进行控制的作用。
电感原理基于法拉第电磁感应定律,即当电流通过一个线圈时,会在线圈周围产生磁场,从而引起线圈内部的电压变化。
这个电磁感应的现象就是电感工作的基础。
电感的工作原理可以用一个简单的实验来说明。
我们可以取一根铜线绕成一个线圈,然后将线圈的一端与电源连接,另一端与一个电流表连接。
当我们接通电源时,电流开始流过线圈,线圈周围产生一个磁场。
如果我们突然断开电源,磁场也会消失,但在这个过程中,由于磁场变化,线圈内会产生一个电压。
这个电压的大小与线圈的匝数、电流变化的速率以及线圈的形状等因素有关。
电感的单位是亨利(Henry),代表了线圈一端的电压与线圈中的电流变化率之间的比例关系。
根据电感的特性,高电感的线圈在电流变化缓慢的情况下,会产生较高的电压;而当电流变化较快时,电压的峰值则会减小。
这个特性使得电感在电路中起到了对电流进行控制和滤波的作用。
二、电感滤波原理电感滤波是电感在电路中的一种重要应用。
在电子设备中,电源供应是非常关键的,因为电源中常常包含各种不稳定的电信号,如纹波信号和电磁干扰等。
这些信号会对其他电子元件的正常工作造成干扰。
电感滤波可以通过利用电感的特性,将不需要的信号从电路中滤除。
电感滤波一般分为低通滤波和高通滤波两种方式。
低通滤波主要用于去除高频信号,让低频信号通过;高通滤波则相反,通过高频信号而滤除低频信号。
这两种滤波方式在电子设备设计中经常被使用,以提供较为稳定和干净的电源信号。
在电感滤波电路中,电感器会与电容器共同组成滤波器。
电容器可以帮助抵消电感器中产生的电压变化,从而达到电路信号滤波的目的。
电感滤波电路的设计需要考虑电感的合适数值及电容器的选择,以满足电路的要求。
总结起来,电感工作原理和电感滤波原理都是基于电磁感应现象而建立的。
电感通过对电流变化的控制起到了对电路信号的滤波和干扰的消除的作用。

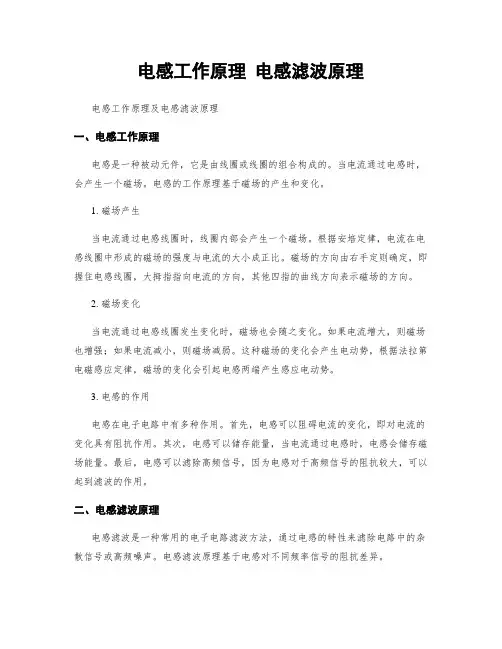

电感工作原理电感滤波原理电感工作原理及电感滤波原理一、电感工作原理电感是一种被动元件,它是由线圈或线圈的组合构成的。
当电流通过电感时,会产生一个磁场。
电感的工作原理基于磁场的产生和变化。
1. 磁场产生当电流通过电感线圈时,线圈内部会产生一个磁场。
根据安培定律,电流在电感线圈中形成的磁场的强度与电流的大小成正比。
磁场的方向由右手定则确定,即握住电感线圈,大拇指指向电流的方向,其他四指的曲线方向表示磁场的方向。
2. 磁场变化当电流通过电感线圈发生变化时,磁场也会随之变化。
如果电流增大,则磁场也增强;如果电流减小,则磁场减弱。
这种磁场的变化会产生电动势,根据法拉第电磁感应定律,磁场的变化会引起电感两端产生感应电动势。
3. 电感的作用电感在电子电路中有多种作用。
首先,电感可以阻碍电流的变化,即对电流的变化具有阻抗作用。
其次,电感可以储存能量,当电流通过电感时,电感会储存磁场能量。
最后,电感可以滤除高频信号,因为电感对于高频信号的阻抗较大,可以起到滤波的作用。
二、电感滤波原理电感滤波是一种常用的电子电路滤波方法,通过电感的特性来滤除电路中的杂散信号或高频噪声。
电感滤波原理基于电感对不同频率信号的阻抗差异。
1. 低通滤波低通滤波是指滤除高频信号,只保留低频信号的滤波方式。
在低通滤波电路中,电感被串联在信号源和负载之间。
由于电感对高频信号具有较高的阻抗,可以将高频信号滤除,只传递低频信号。
这样可以去除电路中的高频噪声,保证信号的纯净性。
2. 高通滤波高通滤波是指滤除低频信号,只保留高频信号的滤波方式。
在高通滤波电路中,电感被并联在信号源和负载之间。
由于电感对低频信号具有较高的阻抗,可以将低频信号滤除,只传递高频信号。
这样可以去除电路中的低频杂散信号,提高信号的清晰度。
3. 带通滤波带通滤波是指只传递某一特定频率范围内的信号,滤除其他频率信号的滤波方式。
在带通滤波电路中,电感与电容并联构成谐振回路。
当输入信号的频率与谐振回路的共振频率相同时,电感和电容之间的阻抗最小,信号可以通过。

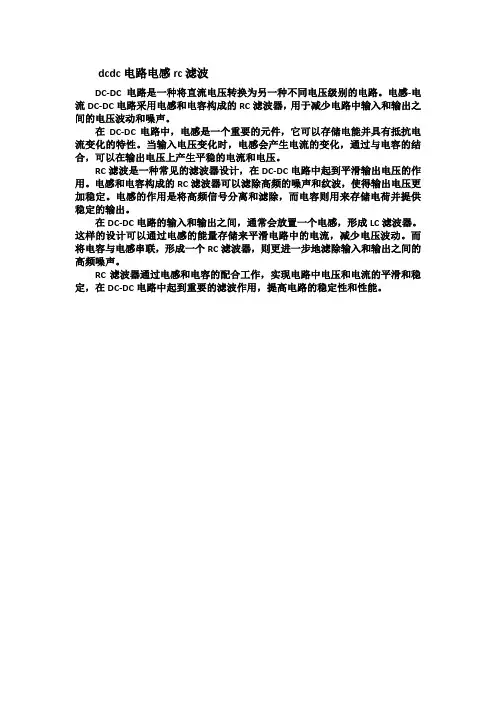

dcdc电路电感rc滤波
DC-DC电路是一种将直流电压转换为另一种不同电压级别的电路。
电感-电流DC-DC电路采用电感和电容构成的RC滤波器,用于减少电路中输入和输出之间的电压波动和噪声。
在DC-DC电路中,电感是一个重要的元件,它可以存储电能并具有抵抗电流变化的特性。
当输入电压变化时,电感会产生电流的变化,通过与电容的结合,可以在输出电压上产生平稳的电流和电压。
RC滤波是一种常见的滤波器设计,在DC-DC电路中起到平滑输出电压的作用。
电感和电容构成的RC滤波器可以滤除高频的噪声和纹波,使得输出电压更加稳定。
电感的作用是将高频信号分离和滤除,而电容则用来存储电荷并提供稳定的输出。
在DC-DC电路的输入和输出之间,通常会放置一个电感,形成LC滤波器。
这样的设计可以通过电感的能量存储来平滑电路中的电流,减少电压波动。
而将电容与电感串联,形成一个RC滤波器,则更进一步地滤除输入和输出之间的高频噪声。
RC滤波器通过电感和电容的配合工作,实现电路中电压和电流的平滑和稳定,在DC-DC电路中起到重要的滤波作用,提高电路的稳定性和性能。

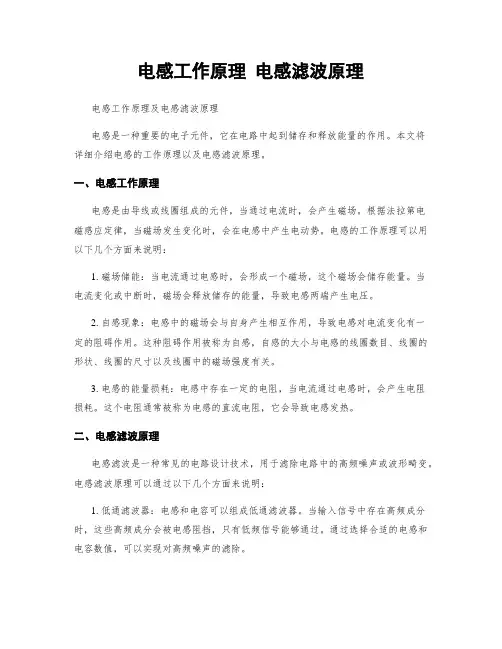

电感工作原理电感滤波原理电感工作原理及电感滤波原理电感是一种重要的电子元件,它在电路中起到储存和释放能量的作用。
本文将详细介绍电感的工作原理以及电感滤波原理。
一、电感工作原理电感是由导线或线圈组成的元件,当通过电流时,会产生磁场。
根据法拉第电磁感应定律,当磁场发生变化时,会在电感中产生电动势。
电感的工作原理可以用以下几个方面来说明:1. 磁场储能:当电流通过电感时,会形成一个磁场,这个磁场会储存能量。
当电流变化或中断时,磁场会释放储存的能量,导致电感两端产生电压。
2. 自感现象:电感中的磁场会与自身产生相互作用,导致电感对电流变化有一定的阻碍作用。
这种阻碍作用被称为自感,自感的大小与电感的线圈数目、线圈的形状、线圈的尺寸以及线圈中的磁场强度有关。
3. 电感的能量损耗:电感中存在一定的电阻,当电流通过电感时,会产生电阻损耗。
这个电阻通常被称为电感的直流电阻,它会导致电感发热。
二、电感滤波原理电感滤波是一种常见的电路设计技术,用于滤除电路中的高频噪声或波形畸变。
电感滤波原理可以通过以下几个方面来说明:1. 低通滤波器:电感和电容可以组成低通滤波器。
当输入信号中存在高频成分时,这些高频成分会被电感阻挡,只有低频信号能够通过。
通过选择合适的电感和电容数值,可以实现对高频噪声的滤除。
2. 高通滤波器:电感和电容也可以组成高通滤波器。
当输入信号中存在低频成分时,这些低频成分会被电感阻挡,只有高频信号能够通过。
通过选择合适的电感和电容数值,可以实现对低频波形畸变的滤除。
3. 带通滤波器:电感、电容和电阻可以组成带通滤波器。
带通滤波器可以选择性地通过一定范围内的频率信号,而阻挡其他频率信号。
通过调整电感、电容和电阻的数值,可以实现对特定频率范围的信号的滤除或放大。
4. 陷波滤波器:电感和电容可以组成陷波滤波器。
陷波滤波器可以选择性地阻挡一定频率的信号,而放大其他频率的信号。
通过调整电感和电容的数值,可以实现对特定频率信号的滤波。

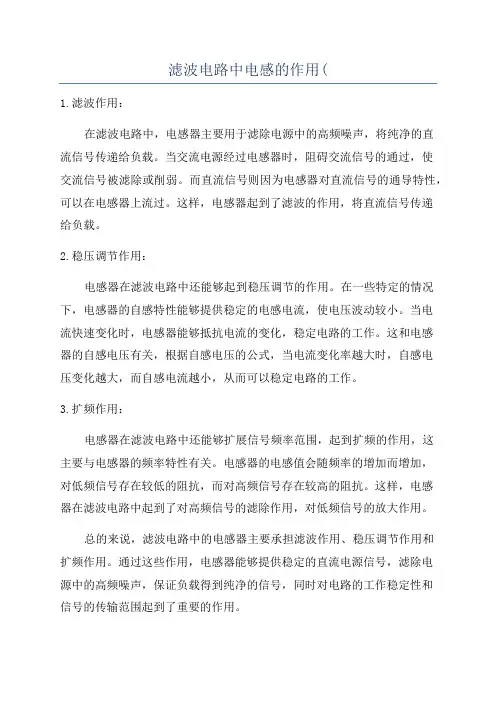

滤波电路中电感的作用(
1.滤波作用:
在滤波电路中,电感器主要用于滤除电源中的高频噪声,将纯净的直
流信号传递给负载。
当交流电源经过电感器时,阻碍交流信号的通过,使
交流信号被滤除或削弱。
而直流信号则因为电感器对直流信号的通导特性,可以在电感器上流过。
这样,电感器起到了滤波的作用,将直流信号传递
给负载。
2.稳压调节作用:
电感器在滤波电路中还能够起到稳压调节的作用。
在一些特定的情况下,电感器的自感特性能够提供稳定的电感电流,使电压波动较小。
当电
流快速变化时,电感器能够抵抗电流的变化,稳定电路的工作。
这和电感
器的自感电压有关,根据自感电压的公式,当电流变化率越大时,自感电
压变化越大,而自感电流越小,从而可以稳定电路的工作。
3.扩频作用:
电感器在滤波电路中还能够扩展信号频率范围,起到扩频的作用,这
主要与电感器的频率特性有关。
电感器的电感值会随频率的增加而增加,
对低频信号存在较低的阻抗,而对高频信号存在较高的阻抗。
这样,电感
器在滤波电路中起到了对高频信号的滤除作用,对低频信号的放大作用。
总的来说,滤波电路中的电感器主要承担滤波作用、稳压调节作用和
扩频作用。
通过这些作用,电感器能够提供稳定的直流电源信号,滤除电
源中的高频噪声,保证负载得到纯净的信号,同时对电路的工作稳定性和
信号的传输范围起到了重要的作用。
什么是滤波电路滤波电路是一种常见的电子电路,用于去除信号中的噪声或者选择特定频率范围内的信号。
滤波电路在各个电子设备中广泛应用,包括音频设备、通信设备、电源设备等等。
本文将介绍滤波电路的基本原理、分类、常见应用及工作原理。
一、滤波电路的基本原理滤波电路通过选择特定频率范围内的信号,或者去除信号中的杂波和干扰,实现信号的处理和提取。
其基本原理是利用电容、电感或者二者的组合,对不同频率的信号进行衰减或放大。
电容或电感可以根据频率的不同,阻止或允许信号通过。
二、滤波电路的分类滤波电路按照频率特性的不同可以分为低通滤波电路、高通滤波电路、带通滤波电路和带阻滤波电路。
1. 低通滤波电路低通滤波电路允许低频信号通过,而阻止高频信号通过。
通常用于去除高频噪声或提取低频信号。
常见的低通滤波电路有RC低通滤波电路和RL低通滤波电路。
2. 高通滤波电路高通滤波电路允许高频信号通过,而阻止低频信号通过。
通常用于去除低频噪声或提取高频信号。
常见的高通滤波电路有RC高通滤波电路和RL高通滤波电路。
3. 带通滤波电路带通滤波电路允许特定范围内的信号通过,而阻止其他频率范围内的信号通过。
常见的带通滤波电路有RC带通滤波电路和LC带通滤波电路。
4. 带阻滤波电路带阻滤波电路阻止特定范围内的信号通过,而允许其他频率范围内的信号通过。
常见的带阻滤波电路有RC带阻滤波电路和LC带阻滤波电路。
三、滤波电路的常见应用滤波电路在各个领域中都有广泛的应用。
以下是滤波电路的一些常见应用:1. 音频设备中的滤波电路音频设备中常用的滤波电路有低通滤波器,用于去除高频噪声,以确保音频信号的清晰度和质量。
2. 通信设备中的滤波电路通信设备中使用滤波电路用于信号处理和频率选择。
例如,在收音机中使用带通滤波电路选择特定的广播频率。
3. 电源设备中的滤波电路电源设备中常用的滤波电路有电源滤波器,用于去除电源信号中的噪声和纹波电压,以确保电子设备的正常工作和稳定性。
电感工作原理电感滤波原理电感工作原理及电感滤波原理电感是一种常见的电子元件,它在电路中起着重要的作用。
本文将详细介绍电感的工作原理以及电感滤波原理。
一、电感的工作原理电感是一种储存和释放电能的元件,它是由导体绕制成的线圈。
当通过电感的导线中有电流流过时,会在导线周围产生一个磁场。
这个磁场会导致电感中产生一个自感电动势,阻碍电流的变化。
当电流发生变化时,磁场的变化会引起电感中的电动势,从而产生一个反向的电流,阻碍电流的变化。
电感的工作原理可以用法拉第电磁感应定律来解释。
根据法拉第电磁感应定律,当导体中的磁通量发生变化时,会在导体中产生感应电动势。
而电感中的磁场的变化会引起磁通量的变化,从而产生感应电动势。
电感的工作原理可以应用于许多电路中,例如振荡电路、滤波电路和变压器等。
在振荡电路中,电感和电容可以形成一个谐振回路,产生稳定的振荡信号。
在滤波电路中,电感可以用来滤除高频噪声,使电路输出更加稳定。
二、电感滤波原理电感滤波是一种常见的滤波技术,它利用电感的特性来滤除电路中的噪声和干扰信号。
电感滤波原理基于电感对不同频率信号的阻抗特性。
在电感滤波电路中,电感被放置在信号路径上,作为一个阻抗元件。
对于低频信号来说,电感的阻抗较低,可以通过电感传递。
而对于高频信号来说,电感的阻抗较高,可以阻止高频信号通过。
电感滤波电路通常与电容并联使用,形成一个LC滤波器。
电容的阻抗与电感相反,对于高频信号来说,电容的阻抗较低,可以通过电容传递。
通过调整电感和电容的数值,可以选择性地滤除特定频率的信号。
电感滤波电路可以应用于各种电子设备中,例如音频放大器、电源电路和无线通信设备等。
在音频放大器中,电感滤波电路可以滤除电源中的噪声信号,提高音频信号的质量。
在电源电路中,电感滤波电路可以滤除电源中的纹波信号,提供稳定的直流电源。
在无线通信设备中,电感滤波电路可以滤除接收信号中的干扰信号,提高通信质量。
总结:电感是一种重要的电子元件,它利用电磁感应原理来储存和释放电能。
电感工作原理电感滤波原理电感工作原理和电感滤波原理电感工作原理:电感是一种被动电子元件,它基于电磁感应原理工作。
电感通常由绕组和磁性材料组成。
当通过电感的电流发生变化时,磁场也会发生变化,从而在电感的绕组中产生感应电动势。
这个感应电动势会抵抗电流的变化,使得电感具有储存能量的特性。
电感的工作原理可以通过法拉第电磁感应定律和楞次定律来解释。
根据法拉第电磁感应定律,当通过电感的电流发生变化时,磁场的变化会在电感的绕组中产生感应电动势。
根据楞次定律,感应电动势的方向与电流变化的方向相反,这样可以保持电流的连续性。
电感的工作原理可以应用于多个电子电路中。
例如,在交流电路中,电感可以用作电感滤波器,用于滤除高频噪声和波形畸变。
在直流电路中,电感可以用作能量存储元件,例如用于构建电感电源和变压器。
电感滤波原理:电感滤波是一种常见的滤波技术,用于滤除电路中的高频噪声和波形畸变。
它基于电感对不同频率的电流的阻抗特性不同的原理。
在电感滤波器中,电感通常与电容器和电阻器组合使用。
电感的主要作用是提供低阻抗路径给低频信号,而对高频信号提供高阻抗路径。
这样,电感滤波器可以将高频噪声和波形畸变滤除,使得输出信号更加纯净。
电感滤波器的工作原理可以通过阻抗匹配来解释。
当电感和其他元件组合在一起时,它们的阻抗会随着频率的变化而变化。
对于低频信号,电感的阻抗较低,电流可以通过电感流过。
对于高频信号,电感的阻抗较高,电流会被阻断。
这样,高频噪声和波形畸变就会被滤除。
电感滤波器可以应用于多个电子设备和系统中。
例如,在电源中,电感滤波器可以用于滤除电源中的高频噪声,提供稳定的直流电源。
在通信系统中,电感滤波器可以用于滤除无线电频率干扰,提高通信质量。
总结:电感工作原理基于电磁感应原理,通过感应电动势来储存和阻断电流。
电感滤波原理利用电感的阻抗特性,滤除高频噪声和波形畸变。
这些原理在电子电路中得到广泛应用,提高了电路的性能和稳定性。
滤波器的工作原理是电感和电容滤波器是一种常见的电子元件,用于处理信号中的特定频率成分,它可以将一些频率通过,而抑制或阻止其他频率的信号。
在电子领域中,滤波器被广泛应用于各种电路和设备中,如音频设备、通信设备、电源系统等。
而滤波器的工作原理主要依赖于电感和电容这两种元件。
电感的作用电感是一种能够存储能量的元件,它在电路中的作用类似于阻碍电流变化的“阻碍者”。
当电流流过电感时,电感会在其内部产生磁场,磁场的变化又会引起电感中出现感应电动势以阻碍电流的变化。
因此,电感可以阻碍频率较高的信号通过,使得滤波器可以滤除高频分量。
电容的作用电容是另一种常见的电子元件,它能够存储电荷并产生电场。
在电路中,电容的作用类似于“存储器”,能够对信号的变化做出响应。
电容对于频率的响应取决于信号频率,对于高频信号具有较小的阻抗,对于低频信号具有较大的阻抗。
因此,电容可以通过对信号频率的选择来实现滤波的效果。
滤波器的类型根据其频率特性和传递函数,滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。
其中,低通滤波器可以通过电感和电容的协同作用,将低频信号通过而阻止高频信号的传输;而高通滤波器则相反,可以阻止低频信号传输而通过高频信号。
滤波器的搭建在实际电路中,滤波器通常由电感和电容的组合构成。
通过合理选择电感和电容的数值和连接方式,可以实现对特定频率成分的滤波效果。
例如,串联电感和并联电容的结构可以构成简单的低通滤波器,而并联电感和串联电容则构成高通滤波器。
应用领域滤波器在各种电子设备和系统中都有着重要的应用。
在音频设备中,滤波器可以用来调节音频信号的音色和频率响应;在通信设备中,滤波器可以用来滤除噪音和干扰,提高通信质量;在电源系统中,滤波器可以用来平滑直流电压或滤除交流杂波。
结语综上所述,滤波器作为一种重要的电子元件,其工作原理主要依赖于电感和电容的协同作用,通过对信号频率的选择和响应来实现对特定频率成分的滤除或传递。
三相电路滤波是电力系统中一个重要的环节。
在三相不平衡的电力系统中,滤波器的作用是减少谐波分量,提高电力系统的稳定性。
本文将介绍三相电路滤波的原理、类型和设计方法。
一、三相电路滤波的原理三相电路滤波的原理是通过将电力系统中的谐波分量滤除,从而提高电力系统的稳定性和可靠性。
滤波器通常由电阻、电感和电容组成,通过调整元件的参数,可以实现对不同频率分量的滤除。
在三相电路中,滤波器通常分为高通滤波器和低通滤波器。
二、三相电路滤波的类型1. 高通滤波器高通滤波器允许高频分量通过,而阻止低频分量通过。
在三相电路中,高通滤波器通常用于滤除高次谐波分量。
通过调整电容和电感的参数,可以实现不同的高通滤波效果。
2. 低通滤波器低通滤波器允许低频分量通过,而阻止高频分量通过。
在三相电路中,低通滤波器通常用于滤除基波分量以外的所有分量。
通过调整电阻和电容的参数,可以实现不同的低通滤波效果。
3. 带通滤波器带通滤波器允许某一频带内的分量通过,而阻止其他频带内的分量通过。
在三相电路中,带通滤波器通常用于滤除特定频率范围内的谐波分量。
通过调整电容、电感和电阻的参数,可以实现不同的带通滤波效果。
三、三相电路滤波的设计方法1. 确定滤波器的类型和性能指标根据电力系统中的谐波分量情况和实际需要,确定滤波器的类型和性能指标。
例如,需要滤除哪些频率范围内的谐波分量,滤波器的衰减特性应满足什么要求等。
2. 计算元件参数根据确定的性能指标和电路拓扑结构,计算出电阻、电感、电容等元件的参数值。
这可以通过理论计算或借助仿真软件来实现。
电感工作原理电感滤波原理电感工作原理与电感滤波原理电感工作原理:电感是一种被动元件,它是由绕组和磁芯构成的。
当通过电感的绕组流过电流时,会产生磁场。
电感的工作原理基于磁场的产生和变化。
1. 磁场产生:当电流通过电感绕组时,根据安培定律,电流会产生磁场。
磁场的强度与电流的大小成正比。
2. 磁场变化:当电流通过电感绕组发生变化时,磁场也会发生变化。
磁场的变化会产生感应电动势,根据法拉第电磁感应定律,感应电动势的大小与磁场变化率成正比。
3. 自感现象:当电流通过电感绕组突然变化时,磁场的变化率会很大,从而产生很大的感应电动势。
这种现象称为自感现象。
自感现象会使电流在电感中产生反向的电压,阻碍电流的变化。
4. 电感的作用:电感在电路中具有储能和滤波的作用。
在直流电路中,电感会储存电能,并且阻碍电流的变化。
在交流电路中,电感会根据电流的方向变化而变化,起到阻抗的作用。
电感滤波原理:电感滤波是一种常见的电路滤波方式,通过使用电感元件来滤除电路中的高频噪声信号,从而使得输出信号更加纯净。
1. 基本原理:电感滤波的基本原理是利用电感元件的自感性质,阻碍高频信号通过,从而实现滤波的效果。
电感元件在电路中起到一个阻抗的作用,对高频信号具有较大的阻碍作用,而对低频信号的阻碍较小。
2. 低通滤波器:电感滤波器可以分为低通滤波器和高通滤波器。
低通滤波器通过将高频信号滤除,只保留低频信号。
低通滤波器的电路结构一般由电感和电容组成,通过选择合适的电感和电容值,可以实现不同频率的滤波效果。
3. 高通滤波器:与低通滤波器相反,高通滤波器通过将低频信号滤除,只保留高频信号。
高通滤波器的电路结构也由电感和电容组成,通过选择合适的电感和电容值,可以实现不同频率的滤波效果。
4. 应用领域:电感滤波广泛应用于电源滤波、音频信号处理、通信系统等领域。
在电源滤波中,电感滤波器可以有效滤除电源中的高频噪声,提供稳定的直流电压输出。
在音频信号处理中,电感滤波器可以滤除杂音,提高音频信号的质量。
电感工作原理电感滤波原理电感工作原理及电感滤波原理一、电感工作原理电感是一种被动元件,用于储存和释放电能。
它由一个线圈组成,线圈中通过电流时,会产生磁场。
根据法拉第电磁感应定律,当电流变化时,磁场也会变化,从而在电感两端产生电动势。
这种电动势会妨碍电流的变化,使得电感具有阻抗特性。
电感的工作原理可以通过以下几个方面来解释:1. 磁场储能:当电流通过电感线圈时,会在线圈周围产生一个磁场。
这个磁场会储存电能,当电流变化时,磁场的能量也会发生变化。
2. 自感现象:根据自感现象,当电流通过电感线圈时,线圈内部会产生一个自感电动势。
这个自感电动势会妨碍电流的变化,使得电感具有阻抗特性。
3. 能量传输:电感也可以用于能量传输。
当一个电感线圈挨近另一个电感线圈时,两者之间会产生磁耦合。
通过改变一个线圈中的电流,可以在另一个线圈中感应出电动势,实现能量的传输。
二、电感滤波原理电感滤波是一种常见的电路设计技术,用于消除电路中的噪声和波动。
它基于电感的阻抗特性,通过选择合适的电感值和电路连接方式,将不需要的频率成份滤除,只保留所需的信号。
电感滤波原理可以通过以下几个方面来解释:1. 低通滤波:在低通滤波器中,电感被用来阻挠高频信号通过。
由于电感对于高频信号具有较高的阻抗,高频信号会被滤除,惟独低频信号能够通过。
2. 高通滤波:在高通滤波器中,电感被用来阻挠低频信号通过。
由于电感对于低频信号具有较低的阻抗,低频信号会被滤除,惟独高频信号能够通过。
3. 带通滤波:在带通滤波器中,电感与电容、电阻等元件组合使用,实现对特定频率范围内信号的滤波。
通过调整电感值和其他元件的数值,可以选择性地滤除或者通过特定频率范围内的信号。
4. 带阻滤波:在带阻滤波器中,电感与电容、电阻等元件组合使用,实现对特定频率范围内信号的滤波。
通过调整电感值和其他元件的数值,可以选择性地滤除特定频率范围内的信号。
总结:电感工作原理是基于磁场储能和自感现象的,通过妨碍电流变化来储存和释放电能。
电感滤波原理图
电感滤波器是一种常用的电子电路,用于滤除信号中的高频噪声或干扰。
其原理图如下:
```
+------------+
| |
Vin ----| L |------ Vout
| |
+----+-------+
|
C
|
GND
```
在原理图中,Vin表示输入信号源,Vout表示输出信号。
L表
示一个电感元件,C表示一个电容元件。
这里的电感元件起到
滤除高频噪声的作用,电容元件起到通过低频信号的作用。
电感滤波器的工作原理是利用电感元件和电容元件之间的耦合效应,将高频的噪声信号通过电感元件的阻抗滤除。
当高频信号通过电感元件时,由于电感元件的电感作用,高频信号会在该元件上产生较大的阻抗,从而阻止其通过。
而低频信号频率较低,通过电感元件时会产生较小的阻抗,从而可以顺利通过。
同时,电容元件则起到通过低频信号的作用。
当低频信号通过电容元件时,由于电容元件的电容作用,低频信号会产生较低
的阻抗,从而可以顺利通过。
而高频信号通过电容元件时会产生较高的阻抗,从而被滤除。
通过合理选择电感和电容的数值,可以实现对特定频率范围内的信号进行滤波。
电感滤波器被广泛应用于各种电子设备和通信系统中,用于提高信号的质量和可靠性。
电感滤波电路作用原理
Final revision by standardization team on December 10, 2020.
电容滤波电路电感滤波
电路作用原理
整流电路的输出电压不是纯粹的直流,从示波器观察整流电路的输出,与直流相差很
大,波形中含有较大的脉动成分,称为纹波。为获得比较理想的直流电压,需要利用具有
储能作用的电抗性元件(如电容、电感)组成的滤波电路来滤除整流电路输出电压中的脉
动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电
感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。有源滤波的主
要形式是有源RC滤波,也被称作电子滤波器。直流电中的脉动成分的大小用脉动系数来
表示,此值越大,则滤波器的滤波效果越差。
脉动系数(S)=输出电压交流分量的基波最大值/输出电压的直流分量。
半波整流输出电压的脉动系数为S=1.57,全波整流和桥式整流的输出电压的脉动系
数S≈O.67。对于全波和桥式整流电路采用C型滤波电路后,其脉动系数S=1/(4(RLC/
T-1)。(T为整流输出的直流脉动电压的周期。)
一、电阻滤波电路:
RC-π型滤波电路,实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如
图1(B)RC滤波电路。若用S表示C1两端电压的脉动系数,则输出电压两端的脉动系数
S=(1/ωC2R)S。
由分析可知,电阻R的作用是将残余的纹波电压降落在电阻两端,最后由C2再旁路
掉。在ω值一定的情况下,R愈大,C2愈大,则脉动系数愈小,也就是滤波效果就越
好。而R值增大时,电阻上的直流压降会增大,这样就增大了直流电源的内部损耗;若增
大C2的电容量,又会增大电容器的体积和重量,实现起来也不现实。这种电路一般用于
负载电流比较小的场合。
二、电感滤波电路:
根据电抗性元件对交、直流阻抗的不同,由电容C及电感L所组成的滤波电路的基本
形式如图1所示。因为电容器C对直流开路,对交流阻抗小,所以C并联在负载两端。电
感器L对直流阻抗小,对交流阻抗大,因此L应与负载串联。
并联的电容器C在输入电压升高时,给电容器充电,可把部分能量存储在电容器中。
而当输入电压降低时,电容两端电压以指数规律放电,就可以把存储的能量释放出来。经
过滤波电路向负载放电,负载上得到的输出电压就比较平滑,起到了平波作用。若采用电
感滤波,当输入电压增高时,与负载串联的电感L中的电流增加,因此电感L将存储部分
磁场能量,当电流减小时,又将能量释放出来,使负载电流变得平滑,因此,电感L也有
平波作用。
利用储能元件电感器L的电流不能突变的特点,在整流电路的负载回路中串联一个电
感,使输出电流波形较为平滑。因为电感对直流的阻抗小,交流的阻抗大,因此能够得到
较好的滤波效果而直流损失小。电感滤波缺点是体积大,成本高。
桥式整流电感滤波电路如图2所示。电感滤波的波形图如图2所示。根据电感的特
点,当输出电流发生变化时,L中将感应出一个反电势,使整流管的导电角增大,其方向
将阻止电流发生变化。
图2电感滤波电路
在桥式整流电路中,当u2正半周时,D1、D3导电,电感中的电流将滞后u2不到
90°。当u2超过90°后开始下降,电感上的反电势有助于D1、D3继续导电。当u2处于
负半周时,D2、D4导电,变压器副边电压全部加到D1、D3两端,致使D1、D3反偏而截
止,此时,电感中的电流将经由D2、D4提供。由于桥式电路的对称性和电感中电流的连
续性,四个二极管D1、D3;D2、D4的导电角θ都是180°,这一点与电容滤波电路不
同。
已知桥式整流电路二极管的导通角是180°,整流输出电压是半个半个正弦波,其平
均值约为。电感滤波电路,二极管的导通角也是180°,当忽略电感器L的电阻时,负载
上输出的电压平均值也是。如果考虑滤波电感的直流电阻R,则电感滤波电路输出的电压
平均值为
要注意电感滤波电路的电流必须要足够大,即RL不能太大,应满足wL>>RL,此时IO
(AV)可用下式计算。
由于电感的直流电阻小,交流阻抗很大,因此直流分量经过电感后的损失很小,但是
对于交流分量,在wL和上分压后,很大一部分交流分量降落在电感上,因而降低了输出
电压中的脉动成分。电感L愈大,RL愈小,则滤波效果愈好,所以电感滤波适用于负载
电流比较大且变化比较大的场合。采用电感滤波以后,延长了整流管的导电角,从而避免
了过大的冲击电流。
三、电容滤波原理详解
1、空载时的情况
当电路采用电容滤波,输出端空载,如图2(a)所示,设初始时电容电压uC为零。接
入电源后,当u2在正半周时,通过D1、D3向电容器C充电;当在u2的负半周时,通过
D2、D4向电容器C充电,充电时间常数为
如图2(a)空载时桥式整流电容滤波电路
式中 包括变压器副边绕组的直流电阻和二极管的正向导通电阻。由于 一般很小,电容器
很快就充到交流电压u2的最大值,如波形图2(b)的时刻。此后,u2开始下降,由于电
路输出端没接负载,电容器没有放电回路,所以电容电压值uC不变,此时,uC>u2,二
极管两端承受反向电压,处于截止状态,电路的输出电压,电路输出维持一个恒定
值。实际上电路总要带一定的负载,有负载的情况如下。
2、带载时的情况
电容滤波电路在带电阻负载后的工作情况。接通交流电源后,二极管导通,整流电源
同时向电容充电和向负载提供电流,输出电压的波形是正弦形。在时刻,即达到u2 90°
峰值时,u2开始以正弦规律下降,此时二极管是否关断,取决于二极管承受的是正向电
压还是反向电压。
先设达到90°后,二极管关断,那么只有滤波电容以指数规律向负载放电,从而维持
一定的负载电流。但是90°后指数规律下降的速率快,而正弦波下降的速率小,所以超
过90°以后有一段时间二极管仍然承受正向电压,二极管导通。随着u2的下降,正弦波
的下降速率越来越快,uC 的下降速率越来越慢。所以在超过90°后的某一点,例如图
5(b)中的t2时刻,二极管开始承受反向电压,二极管关断。此后只有电容器C向负载以
指数规律放电的形式提供电流,直至下一个半周的正弦波来到,u2再次超过uC,如图
5(b)中的t3时刻,二极管重又导电。
以上过程电容器的放电时间常数为
电容滤波一般负载电流较小,可以满足td较大的条件,所以输出电压波形的放电段
比较平缓,纹波较小,输出脉动系数S小,输出平均电压UO(AV)大,具有较好的滤波特
性。
(a)电路图 (b)波形图
图5带载时桥式整流滤波电路
以上滤波电路都有一个共性,那就是需要很大的电容容量才能满足要求,这样一来
大容量电容在加电瞬间很有很大的短路电流,这个电流对整流二极管,变压器冲击很大,所
以现在一般的做法是在整流前加一的功率型NTC热敏电阻来维持平衡,因NTC热敏电阻在
常温下电阻很大,加电后随着温度升高,电阻阻值迅速减小,这个电路叫软起动电路。这种
电路缺点是:断电后,在热时间常数内, NTC热敏电阻没有恢复到零功率电阻值,所以
不宜频繁的开启。
为什么整流后加上滤波电容在不带负载时电压为何升高这是因为加上滤波测得
的电压是含有脉动成分的峰值电压,加上负载后就是平均值,计算:峰值电压=×理论输
出电压
有源滤波-电子电路滤波
电阻滤波本身有很多矛盾,电感滤波成本又高,故一般线路常采用有源滤波电路,电路如图
6。它是由C1、R、C2组成的π型RC滤波电路与有源器件晶体管T组成的射极输出器连
接而成的电路。由图6可知,流过R的电流IR=IE/(1+β)=IRL/(1+β)。流过电阻R的
电流仅为负载电流的1/(1+β).所以可以采用较大的R,与C2配合以获得较好的滤波效
果,以使C2两端的电压的脉动成分减小,输出电压和C2两端的电压基本相等,因此输出
电压的脉动成分也得到了削减。
从RL负载电阻两端看,基极回路的滤波元件R、C2折合到射极回路,相当于R减小
了(1+β)倍,而C2增大了(1+β)倍。这样所需的电容C2只是一般RCπ型滤波器所需电
容的1/β,比如晶体管的直流放大系数β=50,如果用一般RCπ型滤波器所需电容容量
为1000μF,如采用电子滤波器,那么电容只需要20μF就满足要求了。采用此电路可以
选择较大的电阻和较小的电容而达到同样的滤波效果,因此被广泛地用于一些小型电子设
备的电源之中。
