电感滤波电路

电容滤波电路电感滤波电路的作用和原理电容滤波电路的作用是通过电容器来滤除输入信号中的高频成分。

它的原理是利用了电容器在频率响应上的特性。

电容器具有阻挡低频信号通过而使高频信号通过的特点，可以有效滤除输入信号中的高频干扰。

当传入的信号频率较高时，电容器会表现出较低的阻抗，从而使高频信号通过；而当信号频率较低时，电容器的阻抗升高，从而阻挡低频信号通过。

通过合理选择电容器的数值，可以实现对特定频率范围内的信号进行滤波。

电感滤波电路的作用是通过电感元件来滤除输入信号中的低频成分。

其原理是利用电感器在频率响应上的特性。

电感器阻抗随频率的增加而增加，可以有效地滤除输入信号中的低频干扰。

对于高频信号，电感器的阻抗较低，充当导线的作用，使信号通过；而对于低频信号，电感器的阻抗升高，阻碍低频信号通过。

合理选择电感器的数值可以实现对特定频率范围内的信号进行滤波。

电容滤波电路和电感滤波电路在实际应用中经常结合使用，以达到更好的滤波效果。

它们可以通过串联或并联的方式组合使用。

串联时，电容器用来滤除高频成分，电感器用来滤除低频成分；并联时，电容器用来滤除低频成分，电感器用来滤除高频成分。

这样可以使得输入信号中的各种频率成分都得到滤除，实现更加理想的滤波效果。

总之，电容滤波电路和电感滤波电路是常见的滤波电路，其作用是通过滤除或衰减不需要的频率成分来使输入信号变得更加纯净。

其原理是利用电容器和电感器在频率响应上的特性，通过合理选择电容器和电感器的数值，可以实现对特定频率范围内的信号进行滤波。

电容滤波电路和电感滤波电路可以组合使用，以达到更好的滤波效果。

电感滤波电路原理
电感滤波电路原理是利用电感元件的特性对电路中的高频噪声进行滤波。

电感器具有阻抗随频率增加而增加的特点，可以在电路中形成低通过频带的通路，抑制高频噪声的传播。

电感滤波电路一般由电感元件和电容元件组成。

在电路中，电感元件被串联在信号路径上，而电容元件则被并联于地。

当电路中存在高频噪声时，电感元件的阻抗会显著上升，从而形成一个较高的阻抗路径。

高频噪声会被滤波电路中的电感元件阻挡，减小其传播到电路的能量。

同时，电容元件并联于地可以提供一个较低的阻抗路径。

这样一来，高频噪声会被引入到地，消耗掉其能量。

这种并联电容的作用类似于一个开路，在频率较高时能够将高频噪声绕过整个电路。

通过选择合适的电感和电容数值，可以实现电感滤波电路用于不同频率范围的滤波需求。

一般来说，电感滤波电路对低频信号影响较小，而对高频噪声具有很好的抑制作用。

总的来说，电感滤波电路利用了电感元件的阻抗特性和电容元件的绕路作用，实现了对高频噪声的滤波作用。

它被广泛应用于各种电子设备和电路中，用于减小干扰和提高信号质量。

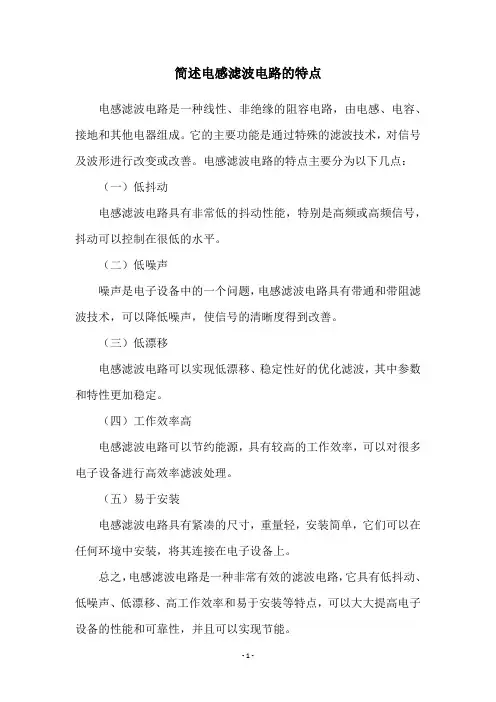

简述电感滤波电路的特点
电感滤波电路是一种线性、非绝缘的阻容电路，由电感、电容、接地和其他电器组成。

它的主要功能是通过特殊的滤波技术，对信号及波形进行改变或改善。

电感滤波电路的特点主要分为以下几点：（一）低抖动
电感滤波电路具有非常低的抖动性能，特别是高频或高频信号，抖动可以控制在很低的水平。

（二）低噪声
噪声是电子设备中的一个问题，电感滤波电路具有带通和带阻滤波技术，可以降低噪声，使信号的清晰度得到改善。

（三）低漂移
电感滤波电路可以实现低漂移、稳定性好的优化滤波，其中参数和特性更加稳定。

（四）工作效率高
电感滤波电路可以节约能源，具有较高的工作效率，可以对很多电子设备进行高效率滤波处理。

（五）易于安装
电感滤波电路具有紧凑的尺寸，重量轻，安装简单，它们可以在任何环境中安装，将其连接在电子设备上。

总之，电感滤波电路是一种非常有效的滤波电路，它具有低抖动、低噪声、低漂移、高工作效率和易于安装等特点，可以大大提高电子设备的性能和可靠性，并且可以实现节能。

电感电容二极管滤波电路电感电容二极管滤波电路1. 引言在现代电子技术中，滤波电路被广泛应用于各种电源、信号处理和通信系统中，目的是去除电路中的噪声和杂散信号，从而保证电路的正常运行和信号质量的有效传输。

而电感电容二极管滤波电路则是一种常见且重要的滤波电路结构。

本文将详细介绍电感电容二极管滤波电路的原理、性能评估和一些实际应用。

2. 电感电容二极管滤波电路的基本原理2.1 电感与电容的作用电感是指通过导线或线圈中的电流变化所产生的磁场，而电容则是储存电荷的元件。

在电感电容二极管滤波电路中，电感和电容的作用是相互协同的，通过对输入信号的频率进行选择性的响应，从而实现对信号的滤波。

2.2 电感电容二极管滤波电路的工作原理电感电容二极管滤波电路可以分为低通滤波电路和高通滤波电路。

低通滤波电路允许低频信号通过，而阻止高频信号的传输；高通滤波电路则相反，允许高频信号通过，而阻止低频信号的传输。

在低通滤波电路中，当输入信号的频率较低时，电感对信号的阻抗较大，导致大部分电压降在电感上，电容起到继电作用，当频率增加时，电感对信号的阻抗逐渐减小，导致电压越来越多地降在电容上。

通过调节电感和电容的数值，可以选择性地滤除不需要的高频噪声信号，从而实现对输入信号的滤波。

高通滤波电路的工作原理与低通滤波电路相反。

当输入信号的频率较高时，电容对信号的阻抗较大，导致大部分电压降在电容上，电感发生继电作用，当频率降低时，电容对信号的阻抗逐渐减小，导致电压越来越多地降在电感上。

通过调节电感和电容的数值，可以选择性地滤除不需要的低频信号，从而实现对输入信号的滤波。

3. 电感电容二极管滤波电路性能评估3.1 频率响应特性频率响应特性是评估电感电容二极管滤波电路性能的重要指标。

对于低通滤波电路，频率响应曲线应该在截止频率之前有较高的衰减，而在截止频率之后衰减较小；对于高通滤波电路，则相反。

3.2 直流稳定性电感电容二极管滤波电路的直流稳定性是指在输入直流信号情况下，输出直流信号的平稳程度。

ADC电感滤波电路是一种常见的模拟数字转换电路，其工作原理是通过电感器将模拟信号转换为数字信号。

该电路主要由电感器、电阻器和运算放大器等元件组成。

当模拟信号输入到电感滤波器时，通过电感的电流产生磁场，将模拟信号转换为电压信号。

这个电压信号再经过运算放大器的放大和比较，最终输出数字信号。

在ADC电感滤波电路中，电感的作用是实现模拟信号到数字信号的转换，而电阻器和运算放大器则分别起到分压和放大的作用。

这种电路的优点是转换速度快、精度高，适用于高速、高精度的模拟数字转换场景。

在实际应用中，ADC电感滤波电路需要根据具体的应用场景和要求进行设计和优化。

例如，需要根据输入信号的频率、幅度和精度要求选择合适的电感器和电阻器，同时还需要考虑运算放大器的性能参数和电路的稳定性。

此外，为了提高电路的性能，还需要进行噪声抑制、温度补偿等措施。

电容滤波电路、电感滤波电路原理分析整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。

(T为整流输出的直流脉动电压的周期。

)电阻滤波电路RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1(B)RC滤波电路。

若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。

在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

这种电路一般用于负载电流比较小的场合.电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。

因为电容器C对直流开路，对交流阻抗小，所以C 并联在负载两端。

电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

（A）电容滤波（B）C-R-C或RC-π型电阻滤波脉动系数S=(1/ωC2R')S'（C）L-C电感滤波（D）π型滤波或叫C-L-C滤波图1 无源滤波电路的基本形式并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。

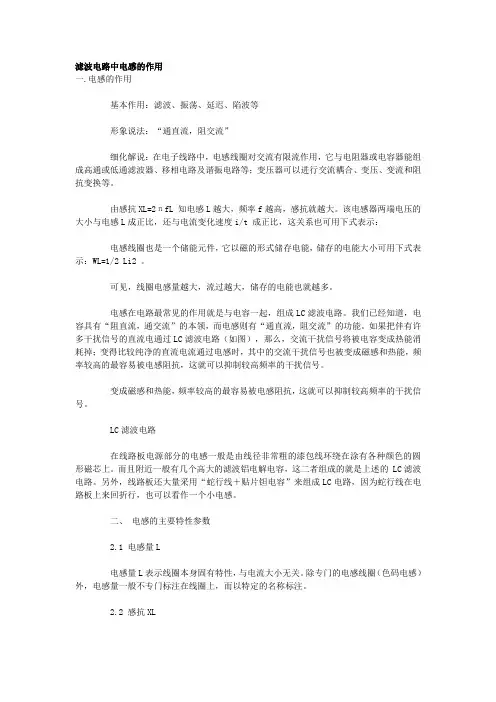

滤波电路中电感的作用一.电感的作用基本作用：滤波、振荡、延迟、陷波等形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。

由感抗XL=2πfL 知电感L越大，频率f越高，感抗就越大。

该电感器两端电压的大小与电感L成正比，还与电流变化速度i/t 成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。

可见，线圈电感量越大，流过越大，储存的电能也就越多。

电感在电路最常见的作用就是与电容一起，组成LC滤波电路。

我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。

如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。

变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。

LC滤波电路在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。

而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的 LC滤波电路。

另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。

二、电感的主要特性参数2.1 电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2.2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL2.3 品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

电容滤波电路、电感滤波电路原理分析整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。

(T为整流输出的直流脉动电压的周期。

)电阻滤波电路RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1(B)RC滤波电路。

若用S 表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R)S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。

在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就越好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

这种电路一般用于负载电流比较小的场合.电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。

因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。

电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

（A）电容滤波（B） C-R-C或RC-π型电阻滤波脉动系数S=(1/ωC2R')S'（C） L-C电感滤波（D）π型滤波或叫C-L-C 滤波图1 无源滤波电路的基本形式并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。

电感滤波原理
电感滤波是一种常见的电路设计技术，主要目的是通过使用电感元件来滤除电路中的高频噪声和干扰信号。

其原理基于电感元件对信号的频率特性敏感，能够高效地屏蔽高频噪声。

电感滤波器通常由电感元件和电容元件组成。

电感元件主要负责阻挡高频信号的传输，而电容元件则起到累加电压和传导低频信号的作用。

在电路中，电感和电容串联或并联连接，形成LC电路。

当高频信号通过电感滤波器时，电感元件的阻抗随着频率的增加而增加。

这种阻抗变化会导致高频信号在电感元件上产生较大的电压降，从而抑制了高频信号的传输。

同时，由于电容元件的特性，低频信号可以通过电容元件并且在电路中传输。

这样，高频噪声被滤除，而有用的低频信号可以被保留下来。

由于电感滤波器的工作原理，它被广泛应用于各种电子设备中，例如电源电路、无线通信设备、音频放大器等。

通过电感滤波器的引入，可以有效地提高电路的抗干扰能力和信号质量。

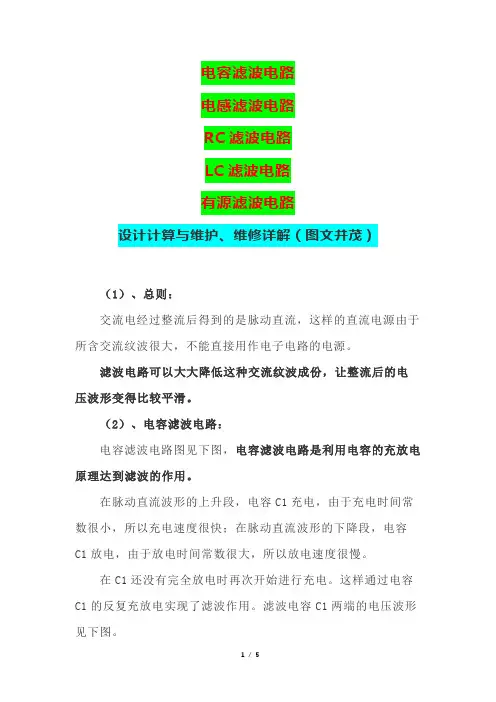

电容滤波电路电感滤波电路RC滤波电路LC滤波电路有源滤波电路设计计算与维护、维修详解（图文并茂）（1）、总则：交流电经过整流后得到的是脉动直流，这样的直流电源由于所含交流纹波很大，不能直接用作电子电路的电源。

滤波电路可以大大降低这种交流纹波成份，让整流后的电压波形变得比较平滑。

（2）、电容滤波电路：电容滤波电路图见下图，电容滤波电路是利用电容的充放电原理达到滤波的作用。

在脉动直流波形的上升段，电容C1充电，由于充电时间常数很小，所以充电速度很快；在脉动直流波形的下降段，电容C1放电，由于放电时间常数很大，所以放电速度很慢。

在C1还没有完全放电时再次开始进行充电。

这样通过电容C1的反复充放电实现了滤波作用。

滤波电容C1两端的电压波形见下图。

选择滤波电容时需要满足下式的条件：（3）、电感滤波电路：电感滤波电路是利用电感对脉动直流的反向电动势来达到滤波的作用，电感量越大滤波效果越好。

电感滤波电路带负载能力比较好，多用于负载电流很大的场合。

（4）、RC滤波电路：使用两个电容和一个电阻组成RC滤波电路，又称π型RC滤波电路。

这种滤波电路由于增加了一个电阻R1，使交流纹波都分担在R1上。

R1和C2越大滤波效果越好，但R1过大又会造成压降过大，减小了输出电压。

一般R1应远小于R2。

（5）、LC滤波电路：与RC滤波电路相对的还有一种LC滤波电路，这种滤波电路综合了电容滤波电路纹波小和电感滤波电路带负载能力强的优点。

（6）、有源滤波电路：当对滤波效果要求较高时，可以通过增加滤波电容的容量来提高滤波效果。

但是受电容体积限制，又不可能无限制增大滤波电容的容量，这时可以使用有源滤波电路。

其中电阻R1是三极管T1的基极偏流电阻，电容C1是三极管T1的基极滤波电容，电阻R2是负载。

这个电路实际上是通过三极管T1的放大作用，将C1的容量放大β倍，即相当于接入一个（β+1）C1的电容进行滤波。

上图中C1可选择几十微法到几百微法；R1可选择几百欧到几千欧，具体取值可根据T1的β值确定，β值高，R可取值稍大，只要保证T1的集电极－发射极电压（UCE）大于1.5V即可。

共模电感滤波电路1. 什么是共模电感滤波电路？共模电感滤波电路是一种用于滤除共模干扰的电路。

在电子设备中，共模干扰是指在信号传输过程中，信号线与地线之间存在的干扰电压。

这种干扰电压通常由电源噪声、电磁辐射等因素引起。

共模电感滤波电路可以通过使用共模电感器来抑制这种共模干扰，从而提高信号的质量和可靠性。

2. 共模电感滤波电路的原理共模电感滤波电路是基于电感器的工作原理设计的。

电感器是一种能够储存磁场能量的元件，当通过电流时，会产生磁场。

在共模电感滤波电路中，共模电感器被连接在信号线与地线之间，起到滤除共模干扰的作用。

当共模干扰信号通过信号线和地线传输时，会在共模电感器上产生电流。

由于共模电感器的特性，它对共模电流具有较高的阻抗，从而使共模干扰电流无法通过电感器，被滤除掉。

而正常的差模信号则不会受到影响，可以正常传输。

3. 共模电感滤波电路的设计设计一个共模电感滤波电路需要考虑以下几个方面：3.1 选择合适的电感器选择合适的电感器是设计共模电感滤波电路的关键。

电感器的参数包括电感值、电流容量等。

根据实际需求，选择合适的电感器可以提高滤波效果。

3.2 确定电路连接方式共模电感滤波电路可以采用串联连接或并联连接的方式。

串联连接方式适用于对共模干扰电流的阻抗要求较高的场景，而并联连接方式适用于对共模干扰电压的阻抗要求较高的场景。

3.3 添加补偿电容为了进一步提高滤波效果，可以在共模电感滤波电路中添加补偿电容。

补偿电容可以与共模电感器并联连接，形成一个LC滤波回路，提高对共模干扰的抑制能力。

4. 共模电感滤波电路的应用共模电感滤波电路在电子设备中有广泛的应用，特别是在高频信号传输和抗干扰性要求较高的场景中。

下面列举几个常见的应用场景：4.1 通信设备在通信设备中，共模电感滤波电路可以用于滤除电源噪声、电磁辐射等干扰，提高信号的传输质量和可靠性。

4.2 模拟信号处理在模拟信号处理中，共模电感滤波电路可以用于滤除共模干扰，提高信号的精确度和稳定性。

如何正确使用电子电路中的滤波电感在电子电路中，滤波电感是一种重要的元件，它被广泛应用于各种电子设备中，用于滤除电源中的高频噪声和电磁干扰，保证电路的稳定工作。

然而，在实际应用中，很多人并不了解如何正确使用电子电路中的滤波电感。

本文将介绍滤波电感的原理及正确使用方法。

一、滤波电感的原理滤波电感是一种具有阻抗特性的元件，其阻抗值与电流的频率有关。

在低频电路中，滤波电感的阻抗较低，可以通过大量的电流；而在高频电路中，滤波电感的阻抗较高，可以阻挡高频电流的流动。

这种频率依赖性的阻抗特性使得滤波电感成为电子电路中常用的滤波元件。

二、滤波电感的正确使用方法1. 在电源输入端使用滤波电感：在电子设备电源输入端加入滤波电感，可以有效滤除电源线上的高频噪声和电磁干扰，提供干净稳定的电源。

通常，滤波电感与滤波电容并联使用，构成一个低通滤波器。

通过选择适当的电感值和电容值，可以实现对不同频率的噪声进行滤波。

2. 在信号线上使用滤波电感：在一些对信号干扰敏感的电子电路中，可以在信号线上使用滤波电感。

滤波电感可以阻挡高频干扰信号的传播，从而保证信号的纯净和稳定。

这种应用场景多见于音频设备、通信设备等领域。

3. 控制滤波电感的品质因数：品质因数是衡量滤波电感性能的指标之一。

一个优质的滤波电感应具有较高的品质因数，能够有效地滤除电源中的噪声和干扰。

在电路设计过程中，可以根据具体需求选择适当的滤波电感品质因数。

一般情况下，品质因数越高，滤波效果越好，但价格也会相应增加。

4. 注意电感参数的匹配：在应用滤波电感时，需要注意电感的参数匹配。

电感的选取应与电路的工作频率匹配，否则会造成滤波效果不佳，甚至影响整个电路的工作性能。

因此，选用滤波电感时，需要了解电路的频率范围，并选择合适的电感值。

5. 尽量减少串扰：在实际布线中，为了最大程度地减少滤波电感与其他元件之间的串扰，可以采取以下几点措施：- 将滤波电感远离其他电子元件，确保其与周围器件之间的间隔；- 避免滤波电感与高功率电源线或高频干扰源相邻；- 使用屏蔽罩或隔离层来隔离滤波电感，以减少电磁干扰。

滤波电路电容电感计算公式滤波电路是电子电路中常见的一种电路，用于滤除输入信号中的杂波或者对输入信号进行频率选择。

在滤波电路中，电容和电感是两种常见的元件。

在设计滤波电路时，需要计算电容和电感的数值，以满足滤波器的性能要求。

本文将介绍滤波电路中电容和电感的计算公式，并且讨论它们在滤波电路中的应用。

电容的计算公式。

在滤波电路中，电容通常用于对输入信号进行滤波。

电容的数值取决于所需的截止频率和电路的阻抗。

电容的计算公式如下：C = 1 / (2 π f R)。

其中，C为电容的数值，单位为法拉德（F）；f为所需的截止频率，单位为赫兹（Hz）；R为电路的阻抗，单位为欧姆（Ω）；π为圆周率。

根据上述公式，可以得出电容的数值。

在实际设计中，需要根据具体的滤波要求和电路的特性来选择合适的电容数值。

电感的计算公式。

电感也是滤波电路中常用的元件，用于对输入信号进行滤波或者频率选择。

电感的数值取决于所需的截止频率和电路的阻抗。

电感的计算公式如下：L = R / (2 π f)。

其中，L为电感的数值，单位为亨利（H）；R为电路的阻抗，单位为欧姆（Ω）；f为所需的截止频率，单位为赫兹（Hz）；π为圆周率。

根据上述公式，可以得出电感的数值。

在实际设计中，需要根据具体的滤波要求和电路的特性来选择合适的电感数值。

电容和电感在滤波电路中的应用。

电容和电感是滤波电路中不可或缺的元件，它们可以单独使用，也可以组合在一起使用，以实现不同类型的滤波效果。

在低通滤波器中，电容和电感通常被串联使用。

电容的作用是阻止低频信号通过，而电感的作用是允许高频信号通过。

通过合理选择电容和电感的数值，可以实现对低频信号的滤波效果。

在高通滤波器中，电容和电感通常被并联使用。

电容的作用是允许高频信号通过，而电感的作用是阻止低频信号通过。

通过合理选择电容和电感的数值，可以实现对高频信号的滤波效果。

除了单独使用电容和电感外，它们还可以组合在一起使用，形成多种不同类型的滤波电路，如带通滤波器、陷波滤波器等。

电感电容电阻滤波电路电感电容电阻滤波电路在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯。

电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感” 。

电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生。

电阻-电容组合起低通滤波作用，这时输入端是两个元件两端，输出端是电容两端，对于后级电路来说，低、高频信号可以过去，但高频信号被电容短路了。

（电容通高频信号，阻低频信号，通交流信号，阻直流信号，对于高频信号，电容现在相当与一根导线，所以将高频信号短路了）对于电容-电阻组合则起高通滤波作用，这时输入端是两个元件两端，输出端是电阻两端，对于后级电路来说，低频信号由于电容存在，过不去，到不了后级电路（电容通高频信号，阻低频信号，通交流信号，阻直流信号），而高频信号却可以通过，所以为高通滤波。

如上图所示为10MHz低通滤波电路。

该电路利用带宽高达100MHz的高速电流反馈运算放大器OPA603组成二阶巴特沃斯低通滤波器。

转折频率为f0=1/2πRC，按图中所示参数，f0=10MHz，电路增益为1.6。

如上图所示为有源高通滤波电路。

该电路的截止频率fc=100Hz。

电路中，R1与R2之比和C1与C2之比可以是各种值。

该电路采用R1=R2和C1=2C2。

采用C1=C2和R1=2R2也可以。

滤波电路分类详解整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

电感滤波原理图
电感滤波器是一种常用的电子电路，用于滤除信号中的高频噪声或干扰。

其原理图如下：
```
+------------+
| |
Vin ----| L |------ Vout
| |
+----+-------+
|
C
|
GND
```
在原理图中，Vin表示输入信号源，Vout表示输出信号。

L表
示一个电感元件，C表示一个电容元件。

这里的电感元件起到
滤除高频噪声的作用，电容元件起到通过低频信号的作用。

电感滤波器的工作原理是利用电感元件和电容元件之间的耦合效应，将高频的噪声信号通过电感元件的阻抗滤除。

当高频信号通过电感元件时，由于电感元件的电感作用，高频信号会在该元件上产生较大的阻抗，从而阻止其通过。

而低频信号频率较低，通过电感元件时会产生较小的阻抗，从而可以顺利通过。

同时，电容元件则起到通过低频信号的作用。

当低频信号通过电容元件时，由于电容元件的电容作用，低频信号会产生较低
的阻抗，从而可以顺利通过。

而高频信号通过电容元件时会产生较高的阻抗，从而被滤除。

通过合理选择电感和电容的数值，可以实现对特定频率范围内的信号进行滤波。

电感滤波器被广泛应用于各种电子设备和通信系统中，用于提高信号的质量和可靠性。
