1、容错以太网是PKS的控制网络，FTE不但提供了容错的特点，也提供了快速网络的相应，及工业以太网的控制应用的安全性。
FTE（Fault Tolerant Etherent）容错以太网，是冗余网络结构的单网，通过Honeywell的FTE驱动，及商用的网络设备实现的。
FTE网络包括冗余的交换机和电缆。
拓扑：双重并行树形网络在顶部接在一起。
2、交换机之间的级联线（cross link）构成单网。
商用的网络设备指交换机、双口单网卡或单口双网卡。
FTE网络通讯检测画面检测画面启动3、系统必须有控制器、服务器、操作站组成。
4、FTE网络包括冗余交换机和电缆。
树网：连接到A交换机上A口形成的网叫A网（Yellow tree）。
连接到B交换机上B口形成的网叫B网（Green tree）。
Localhost 接收数据节点。
FLEX操作站（F站）：过程数据及相关的报警和事件，还有其他数据信息，直接来自服务器；组态ES-F两种连接方法：固定连接方法（Static）：提供了特定ES-F的一种永久性专用连接。
轮替连接方法（Rotary）：提供了一种按需的连接，适用不需要全日制操作访问时。
Console操作站（C站）：过程数据及相关的报警和事件，直接来自于控制器；其他数据信息来自于服务器；Console Extension操作站（CE）：过程数据及相关的报警和事件，还有其他数据信息，全部信息都来自与C站。
7、一个C300控制器带有两个IOLINK，每个IOLINK最多支持40个IO卡件，而一个控制器最多支持64个IO卡件。
每套C300控制器最多支持64个IO Units（IOU）。
C300控制器必须与控制防火墙连接。
C300控制器主控制器FTE地址设定奇数，备用控制器地址为主控制器的地址+1。
Control Firewall（CF9）控制防火墙：在FTE网络中是成对出现的，8+1口，其中有一个专门的网线路口用于向上连接交换机，其余的8个网口可以连接控制器。
PKS系统工作站操作手册Edit by ：Leo WangVersion：Chinese01Date：August 29, 2013一．进入工作站1.当屏幕出现【Press CTRL+ALT+DELETE to log on】时，提示系统已进入保护状态。
请在键盘找到CTRL,ALT,DELETE键，同时按下。
弹出用户登录界面，在User name的一栏里输入“Experionadmin”，在Password一栏里输入“Password1”，然后回车，进入工作站系统。
二．打开station1.进入系统后，在电脑桌面找到图标，双击打开station。
2.如果在电脑桌面上未找到1中所述的图标，那请按照以下操作：➢Start→All Programs→HoneywellExperion PKS→Server→Station。
➢单机打开操作站三．操作站首页1.调取画面➢方法一：在Command后的空白栏中输入相应的画面名称，然后按Enter键。
调出相应的画面。
命令画面gz01 罐组一gz02 罐组二bq01 火车装车泵bq02 火车装车泵bq03 汽车装车泵bq04 汽车装车泵zc01 装车台zc02 装车台kq01 库区工艺管网wsycl 污水预处理xfgps02 清净雨水xfgps03 含油污水xfgz01 消防罐组一xfgz02 消防罐组二xfpm01 消防泡沫泵xfpm02 消防泡沫站一xfpm03 消防泡沫站二xfgps01 消防混合泡沫液管道sl 渗漏检测hztc 火灾探测yjbh 阴极保护➢方法二：在菜单栏选择相应的画面，单机调出相应的画面。
2.调取点细目➢方法一：在Command后的空白栏中输入相应的点位号，然后按F12。
调出相应的点细目画面。
➢方法二：在对应的数值上双击，即可调出相应的点细目画面。
（说明，此中方法只能调用配置了数据源的点）四．电动阀操作●阀门状态说明全开为绿色，全关为红色，其他状态（故障或动作中）为红色闪烁。
PKS系统操作站使用说明PKS系统操作站使用说明编制：吴跃明合成车间2007年9月目录一、DCS简介3 1．Honeywell公司PKS系统的特点3 1．1 PKS 系统的网络结构3 1．2 PKS系统采用的冗余结构4 1．3 主要特点4 1．4 系统软件配置42．系统主要硬件介绍42．1 C200混合控制器42．2 FSC系统介绍52．2．1 ESD介绍52．2．2 FSC简介52．2．3 FSC机柜示意图52．2．4 FSC信号类型52．3 操作站62．4 服务器6二、操作站功能介绍61．操作站的安全等级62．操作站的页面布局63．流程图的基本设置内容114．调节器的使用115．报警的使用126．趋势的使用187．点细目的使用188．联锁简图的使用介绍三、DCS常见故障的处理191．测量值坏质量故障的处理192．电源故障的处理193．DCS死机的处理194．测量坏质量的处理195．初始化错误的处理19一、DCS简介我公司大化肥装置的DCS系统采用的是BAILEY公司的INFI-90系统，该系统为上世纪80年代产品，当时在DCS市场上处于领先地位，市场占有率曾高达30％以上。
到目前为止，已有20多年历史，我厂使用该产品时间已达13年，该产品已停产多年，备品备件缺乏，维护不便。
我公司决定对该系统进行改造，采用美国Honeywell公司推出的新一代控制系统——PKS(Process Knowledge System，过程知识系统)系统。
该系统继承了传统DCS的优点，同时又融合新的技术突破，是一套比其之前的TPS及PlantScape系统更趋完善的控制系统。
目前在石油化工等领域得到广泛的应用。
DCS系统主要由工程师站、操作站、控制站、以及FSC系统和系统的通讯接口等组成。
其中工程师站安装在专门的工程师维护室内，操作站及所配置的相应操作设备安装在操作控制室的操作台上，控制站与I/O卡件、中间端子等安装在机柜室内的机柜中。

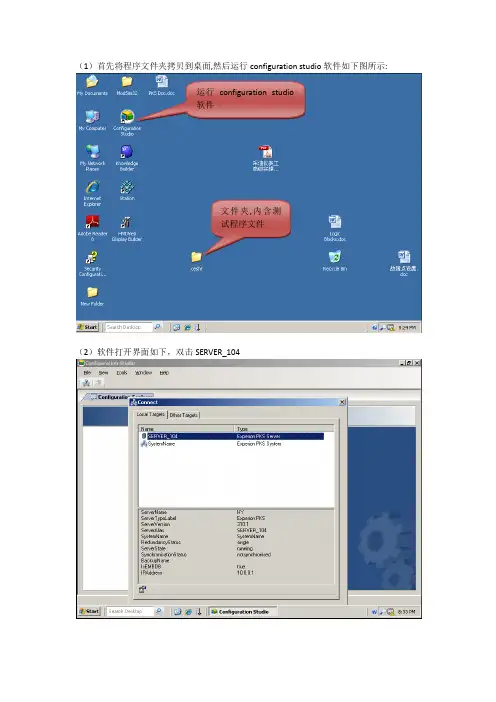

（1）首先将程序文件夹拷贝到桌面,然后运行configuration studio 软件如下图所示:
（2）软件打开界面如下，双击SERVER_104
文件夹,内含测试程序文件
运行configuration studio 软件
（3）用户名mngr，然后输入密码，Domain选择traditional operator security，然后点击OK 如密码不对，参考修改configuration studio软件密码的附件。
（4）选择，control strategy，在右边点击configure process control strategies，
（5）进入到如下界面：
（6）点击file，下拉菜单中选择import
（7）点击browse,选择到刚刚的测试文件夹
（8）双击“ceshi”文件夹
（9）确认选择至“ceshi”文件夹下，点击OK
（10）弹出文件夹中所包含内容，如下图所示
确认已经选择
至指定文件夹弹出所含内容
（11）点击select ALL后，在单击Import
（12）导入中……
单击select All
导入后的界面如图所示。
PKS简单入门操作1：操作等级转换方法一：点击右下角操作等级，弹出窗口，输入口令。
方法二：在上面command 长方框内输入命令PSW，弹出窗口，输入口令。
回OPER等级,命令框输入BYE。
或右下角弹出窗口切换。
2：流程图查看C：\PROGRAMFILES\HONEYWELL\E PKS\CLIENT\ABSTRACT。
3：查看细目 view detail F12 或者直接command 长方框内输入位号，按F12。
4：MAIN中右边Alarm Enable state选择报警允许/禁止。
5:Enable PV Tracking 目的为无扰动切换。
6：Bad Control Option 缺省 SHEDHOLD信号保持，但自动切手动， NO_SHED无变化，状态保持。
7: PV SOURCE OPTION ONLYAUTO设置, PV SOURCE的模块无法打手动。
ALL设置，PV SOURCE的模块可以打到MAN，此时PID模块无法切入自动。
8：INITREQ 初始化时为 ON，正常为OFF。
9：AO输出通道模块,应设置成CAS,当设置成MAN时,相当于手操器。
10：View Trend summary 进入各组添加所需点位号，可以选择保存。
如： FIC2602 DACA.PV PV源转换模块趋势。
FIC2602 PIDA.PV PID控制模块趋势。
11：选择定位线的使用，趋势画面右下边。
实际使用时回看到。
12：Trend 画面选择View Trend OnlyView Trend With Events 可以看到小人，小人可查看操作记录。
13：报警查询 View Events Events summary点击右键，选择show column organizer 显示把 category 放最上面，用move up。
在category目录里，可以选择oper change events 或者process alarm等。
霍尼韦尔PKS系统操作手册目录第一章.控制系统介绍 (3)1.Honeywell公司PKS系统概述 (3)2.我公司PKS系统配置 (4)第二章.过程操作 (5)1.画面介绍及操作 (5)1.1.标准画面介绍及操作 (5)1.2.状态行介绍（Unde rstanding the Status Line） (6)1.3.工具栏介绍（Using the Toolbar） (8)1.4.点细目画面及操作 (10)1.5.操作组画面及其操作 (20)1.6.报警功能及其画面操作 (22)1.7.信息摘要及其画面操作 (30)1.8.事件摘要及其画面操作 (32)1.9.警报摘要及其画面操作 (33)1.10.总貌画面 (34)1.11.用户流程图介绍 (34)2.历史数据和趋势操作 (37)2.1.历史数据： (37)2.2.趋势： (38)第一章. 控制系统介绍1.Honeywell公司PKS系统概述DCS系统采用霍尼韦尔的Experion PKS过程知识系统。
Experion PKS 系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。
Experion PKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。
典型Experion PKS系统的体系结构如下图1所示。
图12.我公司PKS系统配置霍尼韦尔提供的系统覆盖范围包括中央控制室、6个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。
网络图如下图2：图2硬件配置方面，霍尼韦尔公司为神达、昊达公司配置的是PKS系统最新版本R410，其配置如下：l控制器：Experion PKS系统的C300控制器作为DCS主控制器，性能强大，可以与多种IO卡件兼容。
PKS系统的软件基本操作
一、升级后的概述：
1.此套系统由Plantscape R400升级到PKS R311.2系统后，操作员的常规操作基本
没变，只是增加了些参数和功能。
2.进入组态软件Control Builder的方式发生了改变。
3.PKS系统在服务器安装的是Windows 2003 Server，在操作站安装的是Windows
XP系统。
两台机器主要有3个Windows登陆账户：
（1）mngr账户：密码是小写的mngr1，不能随意更改此密码，如果要更改密码，需要一系列的操作，切记。
（2）administrator账户：维护人员在维护时主要登录此账户，初始密码是小写password。
用户可以更改此密码。
（3）oper账户：这是工艺操作人员的正常的登录账户，没有密码。
此账户屏蔽了没必要的功能，只能操作Station这个软件。
4.网络结构的改变：由以前的安装在主机PCIC卡连接的ControlNet同轴网络，升级
为主机安装双口网卡，并以1对交换机为基础的FTE局域网结构。
注意：两个交换机分别分为A和B，交换机里有Honeywell专用的配置文件，其中1-4口是交换机之间相连的口，5-12口是FTEB卡连接的10M端口，
13-24口是服务器和操作站连接的100M口，注意区分类型。
5.操作站已经升级为Console Station类型，这个操作站每次启动后都会和服务器进
行数据同步，优点是在服务器停掉后依然可以正常操作，但不能保留历史趋势。
二、基本操作介绍：
1.进入Control Builder的点组态画面：
点击桌面或者开始菜单的Configuration Studio图标，如下图：
在弹出窗口，选择上下两个选项都可以，平常选择swpkssvr这项就可以了，然后点击Connect按钮，如下图：
在弹出的登录画面里，用户名输入mngr,密码输入小写的mngr1，Domain选项选择traditional Operator Security项，然后点击OK，如下图：
然后点击下图中的左侧Control Strategy后，选择右侧的Configure Process Control Strategy，进入Control Builder组态画面。
三、检查FTE网络通讯状态：
点击桌面或者开始菜单下的FTE Heartbeat Node Status Display图标
可以进入以下画面，确认FTE网络的连接状态：
四、历史趋势组态：
如果增加点的历史趋势，应在History assignment里增加配置，如下图，
趋势组如下图：
五、点下装过程：
由于控制器C200的电池异常，在机架掉电时无法正常保存数据，所以在停电后点组态应当重新下载，下装过程如下：
1.在project栏，先load 硬件FTEB01和FTEB01SEC，然后在按住Ctrl键选中
CPM0101、CPM01SEC、RM0101和RM0101SEC完成load，然后进入IO，将所有卡件选中一起下载，最后将所有点load。
进入到Monitoring菜单栏，右键点中CEE0101，选择Change State，点中后执行WARMSTART即可，此时CEE0101的状态将由蓝色变为绿色，可以正常工作了。
2.在条件允许的条件下将所有的SCM顺控程序点击右键选择Activate激活，激活后
SCM点显示绿色状态。
六、更新firmware
如果要更换FTEB卡、C200、CNI、RM或者其它卡件，必须确认此卡件的Firmware 版本与当前系统相符合，也就是从Ntools工具软件检测时，卡件的版本状态为绿色。
参看下图进入，Maintain control system firmware菜单
然后在提示窗口点击OK确认后，点击Resume按钮开始扫描卡件
然后点击FTEB01或者FTEBSEC出现如下显示画面，
如果需要更新Firmware，需要左键点中需要更新的卡佳，如RM卡（在画面显示的PRR021就是RM卡），然后点击右键选择Update Firmware from file，进入选择Firmware文件的目录，主要目录如下：
每个文件及代表不同的卡件类型，选择所要更新的文件夹，如RM文件夹，再选择子目录里，选择目录名数字最大的就可以了，如FW_03.52,等待执行完就可以了
