霍尼韦尔PKS常用特性块介绍
霍尼韦尔PKS（Process Knowledge System）是一种用于过程控制的先进解决方案。
下面是一些常用的特性块介绍：
1. 过程控制器（PC）
过程控制器是PKS的核心组件，用于监控和控制工业过程。
它具有高性能、可靠性和可扩展性，并支持广泛的控制策略和算法。
2. 监控界面（HM）
监控界面是PKS的用户界面，用于可视化显示和操作过程控
制系统。
它提供实时数据、趋势图、报警和事件记录等功能，帮助
操作员实时监控和管理工业过程。
3. 逻辑控制器（LC）
逻辑控制器用于执行复杂的逻辑控制算法。
它可以通过配置和
编程实现各种控制策略，如级联控制、比例-积分-微分控制和模糊
控制等。
4. 信号接口模块（SIM）
信号接口模块用于将传感器和执行器与PKS系统连接起来。
它提供多种接口类型，如模拟输入、模拟输出、数字输入和数字输
出等，以便与各种设备进行通信。
5. 数据历史存储（DHS）
数据历史存储用于记录和存储过程控制系统的历史数据。
它可
以存储大量的数据，并提供高速查询和分析功能，帮助用户进行数
据分析和故障诊断。
以上是霍尼韦尔PKS常用特性块的简要介绍。
PKS系统提供
了强大的功能和灵活的配置选项，可满足各种工业过程控制的需求。

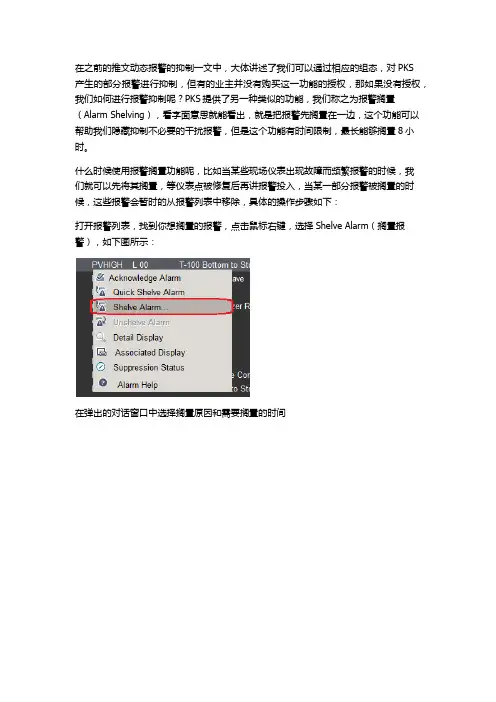

在之前的推文动态报警的抑制一文中，大体讲述了我们可以通过相应的组态，对PKS
产生的部分报警进行抑制，但有的业主并没有购买这一功能的授权，那如果没有授权，我们如何进行报警抑制呢？PKS提供了另一种类似的功能，我们称之为报警搁置（Alarm Shelving），看字面意思就能看出，就是把报警先搁置在一边，这个功能可以帮助我们隐藏抑制不必要的干扰报警，但是这个功能有时间限制，最长能够搁置8小时。
什么时候使用报警搁置功能呢，比如当某些现场仪表出现故障而频繁报警的时候，我
们就可以先将其搁置，等仪表点被修复后再讲报警投入，当某一部分报警被搁置的时候，这些报警会暂时的从报警列表中移除，具体的操作步骤如下：
打开报警列表，找到你想搁置的报警，点击鼠标右键，选择Shelve Alarm（搁置报警），如下图所示：
在弹出的对话窗口中选择搁置原因和需要搁置的时间
报警被搁置后就会从报警列表中消失，可以在View菜单列表中选择Shelved Alarms 查看被搁置的所有报警
如果说某一条报警不想搁置了，那么可以解除报警搁置，方法有两种，一种是搁置时间到了自动解除，另一种是手动解除，右键点击需要解除搁置的报警，选择Unshelved Alarm，就可以吧报警解除了。
在工厂工艺装置运行过程中，会产生工艺报警，但是有些报警的触发是由于上游
设备的故障而产生的，比如，某工段磨煤机故障，那么与该磨煤机有关联的所有工艺
参数都将因为超越工艺指标而报警，尤其在工艺状况不稳的情况下，如果在短时间内
产生⼤量这类报警，那么必然会影响操作工的操作，为安全生产带来隐患，所以，为
了有效的避免这种干扰，保证操作工的稳定操作，霍尼韦尔 PKS 系统提供了一种动态报警抑制功能（Dynamic Alarm Suppression）。
通过这一功能，可以将这类干扰报警自动隐藏，保证工艺操作不受影响，具体操作方法如下：
首先，打开组态工作室，即Configuration Studio，选择System，在右侧目录树System task区域下点击”Configure Alarm Suppression”，打开动态报警抑制组态界面，如下图所示：
点击左上⻆角的”+”号，添加新的报警抑制组，如下图所示：
添加动态报警抑制条件（ Suppression Triggers ）和抑制目标（ Suppression Targets），手动输入CM点名，并在下拉菜单当中选择功能块名和报警类型。
设置完成之后，点击保存（save），应用（Approve），然后下装即可
下装完成之后动态报警抑制功能立即生效，当报警抑制的条件满足时，会自动抑制目
标报警，并且被抑制的报警不会显示在报警列表中。
点击”View”旁的下拉菜单，选择”
suppressed alarms”筛选出被抑制的报警，即可查看那些报警处于抑制状态。
重要提醒：很多朋友问他们厂的这个功能为什么是灰色的，在这里说明一下，动态报警抑制功能是需要额外的授权的，在组态前可以先查看一下自己装置的系统是否有这个功能的授权。
PKS简单入门操作1：操作等级转换方法一：点击右下角操作等级，弹出窗口，输入口令。
方法二：在上面command 长方框内输入命令PSW，弹出窗口，输入口令。
回OPER等级,命令框输入BYE。
或右下角弹出窗口切换。
2：流程图查看C：\PROGRAMFILES\HONEYWELL\E PKS\CLIENT\ABSTRACT。
3：查看细目 view detail F12 或者直接command 长方框内输入位号，按F12。
4：MAIN中右边Alarm Enable state选择报警允许/禁止。
5:Enable PV Tracking 目的为无扰动切换。
6：Bad Control Option 缺省 SHEDHOLD信号保持，但自动切手动， NO_SHED无变化，状态保持。
7: PV SOURCE OPTION ONLYAUTO设置, PV SOURCE的模块无法打手动。
ALL设置，PV SOURCE的模块可以打到MAN，此时PID模块无法切入自动。
8：INITREQ 初始化时为 ON，正常为OFF。
9：AO输出通道模块,应设置成CAS,当设置成MAN时,相当于手操器。
10：View Trend summary 进入各组添加所需点位号，可以选择保存。
如： FIC2602 DACA.PV PV源转换模块趋势。
FIC2602 PIDA.PV PID控制模块趋势。
11：选择定位线的使用，趋势画面右下边。
实际使用时回看到。
12：Trend 画面选择View Trend OnlyView Trend With Events 可以看到小人，小人可查看操作记录。
13：报警查询 View Events Events summary点击右键，选择show column organizer 显示把 category 放最上面，用move up。
在category目录里，可以选择oper change events 或者process alarm等。
在工厂工艺装置运行过程中，会产生工艺报警，但是有些报警的触发是由于上游
设备的故障而产生的，比如，某工段磨煤机故障，那么与该磨煤机有关联的所有工艺
参数都将因为超越工艺指标而报警，尤其在工艺状况不稳的情况下，如果在短时间内
产生⼤量这类报警，那么必然会影响操作工的操作，为安全生产带来隐患，所以，为
了有效的避免这种干扰，保证操作工的稳定操作，霍尼韦尔 PKS 系统提供了一种动态报警抑制功能（Dynamic Alarm Suppression）。
通过这一功能，可以将这类干扰报警自动隐藏，保证工艺操作不受影响，具体操作方法如下：
首先，打开组态工作室，即Configuration Studio，选择System，在右侧目录树System task区域下点击”Configure Alarm Suppression”，打开动态报警抑制组态界面，如下图所示：
点击左上⻆角的”+”号，添加新的报警抑制组，如下图所示：
添加动态报警抑制条件（ Suppression Triggers ）和抑制目标（ Suppression Targets），手动输入CM点名，并在下拉菜单当中选择功能块名和报警类型。
设置完成之后，点击保存（save），应用（Approve），然后下装即可
下装完成之后动态报警抑制功能立即生效，当报警抑制的条件满足时，会自动抑制目
标报警，并且被抑制的报警不会显示在报警列表中。
点击”View”旁的下拉菜单，选择”
suppressed alarms”筛选出被抑制的报警，即可查看那些报警处于抑制状态。
重要提醒：很多朋友问他们厂的这个功能为什么是灰色的，在这里说明一下，动态报警抑制功能是需要额外的授权的，在组态前可以先查看一下自己装置的系统是否有这个功能的授权。
Honeywell公司PKS系统介绍1 引言美国Honeywell公司曾成功推出TDC, TPS和PlantScape等多套DCS系统，PKS(Process Knowledge System)系统是Honeywell公司几年前推出的新一代控制系统，它继承了传统DCS 的优点，同时又融合新的技术突破，是一套比TPS及PlantScape系统更趋完善的控制系统。
本文将简单介绍PKS系统的结构构成及其强大的功能特点。
2 PKS系统的网络结构PKS系统可看作由3层控制网络构成，结构如图1所示。
第1层称为以太网，该层网络以服务器(Server),操作站(Station)为主要节点。
服务器与操作站之间采用Client/Server结构，每台Server提供模拟点、状态点和累积点多达2万多个集成点，可实时采集各种过程装置实时信息。
Station则提供了视窗化人机界面和强大的报警管理功能及丰富的应用开发功能，具有完善的系统管理维护和监控功能，并采用ACTIVE X编程语言，使用ODBC进行SQL数据交换。
因为操作站与现场控制站的控制器并没有直接相连，它们之间的数据交换是通过服务器进行的，因此操作站要实时访问服务器的数据库，以完成对整个生产过程的监控。
第2层控制网络称为监控网，该层网络的主要节点是服务器(Server)和控制器（CPM）。
其中CPM广泛采用C200系列混合控制器(Hybrid Controller)，具有过程控制要求的连续调节、批处理、逻辑控制、顺序控制、连锁等综合控制功能。
监控网的相关硬件为PCIC卡，该卡件直接插在服务器主板上，协调外围设备之间的通讯，即服务器与控制站之间通过PCIC 卡完成数据交换。
第3层控制网络称为I/O控制网，该层的主要节点是控制器和输入输出卡件。
它们均采用模块化结构，配置灵活，各卡件均可以进行带电热插拔，不会对系统的运行造成任何影响。
I/O卡件是控制器的输入输出接口，可以进行模拟量（-10～+10V、0～+5V, 0～+10V,4～20mA、0～10mA）和开关量(24～220V AC、24V DC、10～30V DC、48V DC、125V DC)的输人输出。

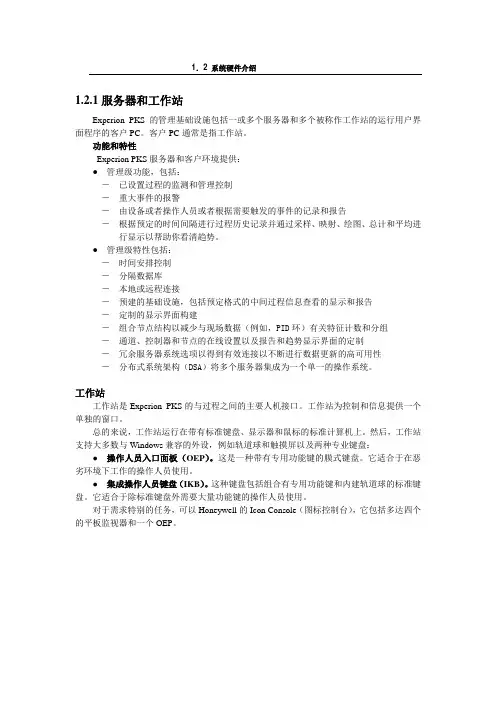

1．2 系统硬件介绍1.2.1服务器和工作站Experion PKS的管理基础设施包括一或多个服务器和多个被称作工作站的运行用户界面程序的客户PC。
客户PC通常是指工作站。
功能和特性Experion PKS服务器和客户环境提供：●管理级功能，包括：－已设置过程的监测和管理控制－重大事件的报警－由设备或者操作人员或者根据需要触发的事件的记录和报告－根据预定的时间间隔进行过程历史记录并通过采样、映射、绘图、总计和平均进行显示以帮助你看清趋势。
●管理级特性包括：－时间安排控制－分隔数据库－本地或远程连接－预建的基础设施，包括预定格式的中间过程信息查看的显示和报告－定制的显示界面构建－组合节点结构以减少与现场数据（例如，PID环）有关特征计数和分组－通道、控制器和节点的在线设置以及报告和趋势显示界面的定制－冗余服务器系统选项以得到有效连接以不断进行数据更新的高可用性－分布式系统架构（DSA）将多个服务器集成为一个单一的操作系统。
工作站工作站是Experion PKS的与过程之间的主要人机接口。
工作站为控制和信息提供一个单独的窗口。
总的来说，工作站运行在带有标准键盘、显示器和鼠标的标准计算机上。
然后，工作站支持大多数与Windows兼容的外设，例如轨道球和触摸屏以及两种专业键盘：●操作人员入口面板（OEP）。
这是一种带有专用功能键的膜式键盘。
它适合于在恶劣环境下工作的操作人员使用。
●集成操作人员键盘（IKB）。
这种键盘包括组合有专用功能键和内建轨道球的标准键盘。
它适合于除标准键盘外需要大量功能键的操作人员使用。
对于需求特别的任务，可以Honeywell的Icon Console（图标控制台），它包括多达四个的平板监视器和一个OEP。
Honeywell的图标控制台显示界面工作站显示界面以操作人员易于理解的方式给出了过程信息。
Experion PKS配备有大约300个标准显示界面。
下图显示典型的标准报警总结显示界面。
EPKS系统一、系统介绍Experion PKS过程知识系统是honeywell最新一代的过程自动化系统，它将人员与过程控制、经营和资产管理融合在一起。
主要组成设备：1）高性能服务器⏹可选择冗余配置⏹从控制器读取数据后发送给操作站⏹系统组态设备⏹存储系统数据库2）操作站⏹基于Honeywell HMI Web技术⏹多种类型可选择（C型，F型）⏹实时过程监控3）控制器⏹可选冗余配置⏹50毫秒或5毫秒的控制执行环境⏹设计新颖的C系列输入/输出子系统4）应用控制器（ACE）⏹基于Windows 2000/2003 Server操作系统⏹500毫秒的控制执行环境⏹与过程控制器相同的控制算法库，并独有用户算法功能块⏹OPC标准的数据访问客户端集成接口5）仿真控制器（SIM）1⏹完全仿真控制器⏹无需特殊硬件支持6）过程控制网络容错型以太网，采用Honeywell的专利技术，是一种高性能的先进工业以太网解决方案二、系统结构系统网络结构图：1旗开得胜1读万卷书行万里路容错以太网Fault Tolerant Ethernet（FTE）是冗余网络结构（物理）的单网（逻辑），这种冗余结构是通过honeywell的FTE驱动，及商用的网络设备实现的。
允许所有的单点故障，以及一些多点故障，切换时间约为1秒。
如何工作？见第12页。
1三、C300控制器C300的FTE 配置原则1、每个C300控制器必须连接控制防火墙；2、Experion R300每个服务器最多支持16套C300s（冗余的C300控制器作为1套）；3、每个C300控制器必须设置独立的Device Index。
冗余的主控制器设置为奇数，备用控制器设置为偶数；非冗余控制器必须设置奇数的Device Index。
1C系列卡件的系统结构图，如下：1特点：◆每套C300控制器（冗余或非冗余配置）最多支持64个IO Units。
◆每个IOLINK最多支持40个IOUs。
附件设备规格及供货范围一. PKS系统的基本介绍PKS作为Honeywell最新推出的开放型控制系统，以Windows 2003为操作系统, 包含了最新设计的混合型控制器 (Hybrid Controller) CPM 和高速容错以太网(FTE)以及高级的工程工具和应用软件包，成为新一代系统的标准。
PKS主要采用以下新的技术：-基于Microsoft Windows2003操作系统的服务器。
具有动态数据缓存报警、人机界面、历史数据收集和报表生成等功能- 紧凑型的混合控制，具有连续调节和离散控制的综合功能。
- 面向目标(Object-oriented)的工程工具和丰富的控制功能块库，可以更快更方便地组态控制策略。
- 开放的高速容错以太网(FTE)。
- 安全的Internet浏览技术，提供在线的系统文件和技术支持。
PKS系统的设计主要考虑以下四个方面:*实用可靠--完善可靠的过程控制及快速的逻辑控制功能,为高炉长期稳定运行,提供了必要的保证。
*方便操作--通过Microsoft Excel直接生成报表,使PKS具有灵活而实用的报表处理能力。
*易于组态--功能强大的实时数据库和灵活多变的组态工具,为控制策略的组态提供了非常大的方便。
*便利维护—PKS的硬件成熟可靠,所有I/O模件都具有带电插拔功能。
PKS系统软件支持简体中文汉字的输入,显示,报表打印功能。
PKS显示画面为中文界面。
二. PKS 系统的基本结构PKS主要由混合型控制器 (Hybrid Controller)CPM及I/O卡件、高速容错以太网(FTE)、过程服务器和操作站等几部分组成。
1. PKS实时数据库PKS提供全局分布式实时数据库.数据库里每一个点多有大量的相关参数,均以该点的位号名或”复合点”关联或检索。
数据库总点数为CM、SCM、IOM及CPM的总和,每个CM最多可容纳40个功能块,每个数据库点均为数据综合复合点。
PKS过程系统将常用和访问速度要求高的数据驻留在内存中,而将不常用和访问速度要求低的数据保存在硬盘上以维护实时数据库的高效存取.系统每分钟将驻留在内存里实时数据保存到硬盘上,在系统掉电时最大限度地减少数据丢失。
基于霍尼韦尔pks的吸收系统设计的实训报告
实训报告：基于霍尼韦尔PKS的吸收系统设计
一、引言
本次实训旨在掌握霍尼韦尔PKS系统在吸收系统设计中的应用，通过实际
操作，深入理解吸收系统的原理、流程及优化方法。
实训过程中，我们将在模拟环境中进行系统的构建、调试与优化，以提高解决实际问题的能力。
二、实训内容
1. 吸收系统原理学习：掌握吸收系统的基本原理，包括吸收剂的选择、吸收流程、解吸流程等。
2. PKS系统基础操作：学习霍尼韦尔PKS系统的基本操作，包括系统登录、工程导航、实时数据库连接等。
3. 吸收系统模型搭建：在PKS系统中，根据吸收系统的工艺流程，搭建相
应的模拟模型。
4. 模拟实验与优化：进行模拟实验，观察模拟结果，分析系统性能，并进行优化。
5. 吸收系统流程调试：对吸收系统的流程进行调试，确保流程的顺畅运行。
6. 吸收系统操作培训：学习吸收系统的操作规程，提高操作技能。
三、实训总结
通过本次实训，我们掌握了霍尼韦尔PKS系统在吸收系统设计中的应用，
深入理解了吸收系统的原理及流程。
在模拟环境中进行实际操作，提高了解决实际问题的能力。
未来工作中，我们将继续深入研究吸收系统的优化方法，提高系统的运行效率。
同时，我们也要注重理论与实践的结合，将所学知识运用到实际工作中，为企业的发展贡献力量。
