PKS系统工作站操作手册Edit by ：Leo WangVersion：Chinese01Date：August 29, 2013一．进入工作站1.当屏幕出现【Press CTRL+ALT+DELETE to log on】时，提示系统已进入保护状态。

请在键盘找到CTRL,ALT,DELETE键，同时按下。

弹出用户登录界面，在User name的一栏里输入“Experionadmin”，在Password一栏里输入“Password1”，然后回车，进入工作站系统。

二．打开station1.进入系统后，在电脑桌面找到图标，双击打开station。

2.如果在电脑桌面上未找到1中所述的图标，那请按照以下操作：➢Start→All Programs→HoneywellExperion PKS→Server→Station。

➢单机打开操作站三．操作站首页1.调取画面➢方法一：在Command后的空白栏中输入相应的画面名称，然后按Enter键。

调出相应的画面。

命令画面gz01 罐组一gz02 罐组二bq01 火车装车泵bq02 火车装车泵bq03 汽车装车泵bq04 汽车装车泵zc01 装车台zc02 装车台kq01 库区工艺管网wsycl 污水预处理xfgps02 清净雨水xfgps03 含油污水xfgz01 消防罐组一xfgz02 消防罐组二xfpm01 消防泡沫泵xfpm02 消防泡沫站一xfpm03 消防泡沫站二xfgps01 消防混合泡沫液管道sl 渗漏检测hztc 火灾探测yjbh 阴极保护➢方法二：在菜单栏选择相应的画面，单机调出相应的画面。

2.调取点细目➢方法一：在Command后的空白栏中输入相应的点位号，然后按F12。

调出相应的点细目画面。

➢方法二：在对应的数值上双击，即可调出相应的点细目画面。

（说明，此中方法只能调用配置了数据源的点）四．电动阀操作●阀门状态说明全开为绿色，全关为红色，其他状态（故障或动作中）为红色闪烁。

霍尼韦尔（honeywell_pks）详细操作详解（含⼤量实操图）1、容错以太⽹是PKS的控制⽹络，FTE不但提供了容错的特点，也提供了快速⽹络的相应，及⼯业以太⽹的控制应⽤的安全性。

FTE（Fault Tolerant Etherent）容错以太⽹，是冗余⽹络结构的单⽹，通过Honeywell的FTE驱动，及商⽤的⽹络设备实现的。

FTE⽹络包括冗余的交换机和电缆。

拓扑：双重并⾏树形⽹络在顶部接在⼀起。

2、交换机之间的级联线（cross link）构成单⽹。

商⽤的⽹络设备指交换机、双⼝单⽹卡或单⼝双⽹卡。

FTE⽹络通讯检测画⾯检测画⾯启动3、系统必须有控制器、服务器、操作站组成。

4、FTE⽹络包括冗余交换机和电缆。

树⽹：连接到A交换机上A⼝形成的⽹叫A⽹（Yellow tree）。

连接到B交换机上B⼝形成的⽹叫B⽹（Green tree）。

Localhost 接收数据节点。

FLEX操作站（F站）：过程数据及相关的报警和事件，还有其他数据信息，直接来⾃服务器；组态ES-F两种连接⽅法：固定连接⽅法（Static）：提供了特定ES-F的⼀种永久性专⽤连接。

轮替连接⽅法（Rotary）：提供了⼀种按需的连接，适⽤不需要全⽇制操作访问时。

Console操作站（C站）：过程数据及相关的报警和事件，直接来⾃于控制器；其他数据信息来⾃于服务器；Console Extension操作站（CE）：过程数据及相关的报警和事件，还有其他数据信息，全部信息都来⾃与C站。

7、⼀个C300控制器带有两个IOLINK，每个IOLINK最多⽀持40个IO卡件，⽽⼀个控制器最多⽀持64个IO卡件。

每套C300控制器最多⽀持64个IO Units（IOU）。

C300控制器必须与控制防⽕墙连接。

C300控制器主控制器FTE地址设定奇数，备⽤控制器地址为主控制器的地址+1。

Control Firewall（CF9）控制防⽕墙：在FTE⽹络中是成对出现的，8+1⼝，其中有⼀个专门的⽹线路⼝⽤于向上连接交换机，其余的8个⽹⼝可以连接控制器。

Honeywell PKS系统C200控制器安装与配置试验（试用）一、实验目的熟悉C200控制器的硬件组成、安装以及配置，了解PKS系统的硬件组成和工作方式。

二、实验设备注意C200是一系列的卡件组成的小型计算机C200系统控制柜及内部相关卡件（POWER电源、CPM控制器、FTEB、冗余块RM、I/O LINK接口卡、IOP卡及背板、FTE卡、），光纤及I/O LINK线，屏蔽B类网线，交换机及服务器，PC机等。

三、实验设备简单介绍常规机柜正面布置包括：供电系统，C200控制器机架，PMIO 卡件箱三大组成部分；实验室内供电系统和PMIO卡件在机柜背面，C200控制器机架和FTE卡件在机柜正面。

（一）供电系统与PMIO卡件供电系统包括电源背板，（冗余）电源箱，24V备份蓄电池，蓄电池使用时间大约25分钟。

PMIO部件包括输入输出处理卡件IOP和I/O LINK接口电缆。

IOP卡件是一个插件式的输入输出处理器卡，它总是与FTA一起，执行来自现场设备的输入输出扫描和处理；实现功能包括：输入线性化、工程单位转换、报警处理、开关量输入时间和脉冲审定、输出线性化、输出读反馈校验、输出故障保持及清除等。

FTA端子板是现场接线板，通过它把DCS与现场的信号线连接起来；它与相关联的IOP通讯，提供控制线路的连接点，在FTA上也有保险、电阻和继电器等保护FTA电路，同时它也执行如范围转换、工程单位等操作，实现信号隔离、浪涌保护、限流、状态指示等功能。

FTA电缆连接IOP与FTA，一个IOP对应一个FTA。

（二）C200控制器机架电源模块：为控制器机架提供24V直流供电。

C200控制器CPM：工业过程控制的核心，通过CM模块和SCM模块分别实现不同控制功能。

控制模块CM：实现调节控制、逻辑控制和设备控制；顺控模块SCM：实现顺序批量控制、内含50组配方、50组历史数据。

控制执行处理周期包括50ms和5ms两种。

FTEB模块：FTE网络使用FTEB模块与监控网进行通讯，每个FTEB有一个唯一的设备索引地址，FTE B的地址等于FTE A的地址加1。

PKS简单入门操作1：操作等级转换方法一：点击右下角操作等级，弹出窗口，输入口令。

方法二：在上面command 长方框内输入命令PSW，弹出窗口，输入口令。

回OPER等级,命令框输入BYE。

或右下角弹出窗口切换。

2：流程图查看C：\PROGRAMFILES\HONEYWELL\E PKS\CLIENT\ABSTRACT。

3：查看细目 view detail F12 或者直接command 长方框内输入位号，按F12。

4：MAIN中右边Alarm Enable state选择报警允许/禁止。

5:Enable PV Tracking 目的为无扰动切换。

6：Bad Control Option 缺省 SHEDHOLD信号保持，但自动切手动， NO_SHED无变化，状态保持。

7: PV SOURCE OPTION ONLYAUTO设置, PV SOURCE的模块无法打手动。

ALL设置，PV SOURCE的模块可以打到MAN，此时PID模块无法切入自动。

8：INITREQ 初始化时为 ON，正常为OFF。

9：AO输出通道模块,应设置成CAS,当设置成MAN时,相当于手操器。

10：View Trend summary 进入各组添加所需点位号，可以选择保存。

如： FIC2602 DACA.PV PV源转换模块趋势。

FIC2602 PIDA.PV PID控制模块趋势。

11：选择定位线的使用，趋势画面右下边。

实际使用时回看到。

12：Trend 画面选择View Trend OnlyView Trend With Events 可以看到小人，小人可查看操作记录。

13：报警查询 View Events Events summary点击右键，选择show column organizer 显示把 category 放最上面，用move up。

在category目录里，可以选择oper change events 或者process alarm等。

霍尼韦尔PKS系统操作手册目录第一章.控制系统介绍 (3)1.Honeywell公司PKS系统概述 (3)2.我公司PKS系统配置 (4)第二章.过程操作 (5)1.画面介绍及操作 (5)1.1.标准画面介绍及操作 (5)1.2.状态行介绍（Unde rstanding the Status Line） (6)1.3.工具栏介绍（Using the Toolbar） (8)1.4.点细目画面及操作 (10)1.5.操作组画面及其操作 (20)1.6.报警功能及其画面操作 (22)1.7.信息摘要及其画面操作 (30)1.8.事件摘要及其画面操作 (32)1.9.警报摘要及其画面操作 (33)1.10.总貌画面 (34)1.11.用户流程图介绍 (34)2.历史数据和趋势操作 (37)2.1.历史数据： (37)2.2.趋势： (38)第一章. 控制系统介绍1.Honeywell公司PKS系统概述DCS系统采用霍尼韦尔的Experion PKS过程知识系统。

Experion PKS 系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。

Experion PKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。

典型Experion PKS系统的体系结构如下图1所示。

图12.我公司PKS系统配置霍尼韦尔提供的系统覆盖范围包括中央控制室、6个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。

网络图如下图2：图2硬件配置方面，霍尼韦尔公司为神达、昊达公司配置的是PKS系统最新版本R410，其配置如下：l控制器：Experion PKS系统的C300控制器作为DCS主控制器，性能强大，可以与多种IO卡件兼容。

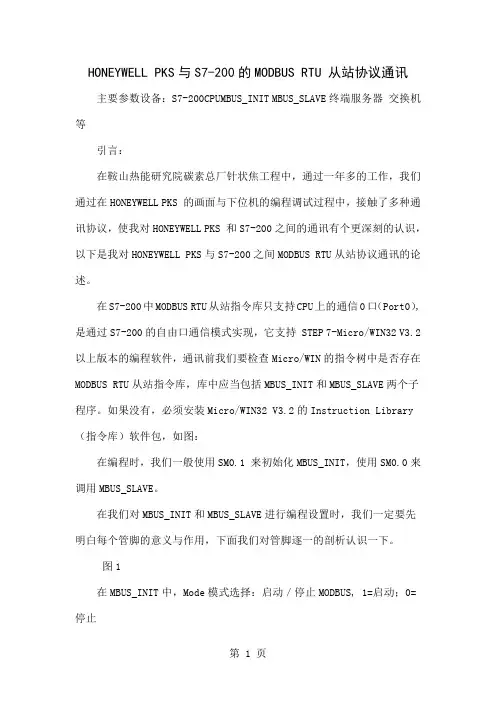

HONEYWELL PKS与S7-200的MODBUS RTU 从站协议通讯主要参数设备：S7-200CPUMBUS_INIT MBUS_SLAVE终端服务器交换机等引言：在鞍山热能研究院碳素总厂针状焦工程中，通过一年多的工作，我们通过在HONEYWELL PKS 的画面与下位机的编程调试过程中，接触了多种通讯协议，使我对HONEYWELL PKS 和S7-200之间的通讯有个更深刻的认识，以下是我对HONEYWELL PKS与S7-200之间MODBUS RTU从站协议通讯的论述。

在S7-200中MODBUS RTU从站指令库只支持CPU上的通信0口（Port0）, 是通过S7-200的自由口通信模式实现，它支持 STEP 7-Micro/WIN32 V3.2以上版本的编程软件，通讯前我们要检查Micro/WIN的指令树中是否存在MODBUS RTU从站指令库，库中应当包括MBUS_INIT和MBUS_SLAVE两个子程序。

如果没有，必须安装Micro/WIN32 V3.2的Instruction Library （指令库）软件包，如图：在编程时，我们一般使用SM0.1 来初始化MBUS_INIT，使用SM0.0来调用MBUS_SLAVE。

在我们对MBUS_INIT和MBUS_SLAVE进行编程设置时，我们一定要先明白每个管脚的意义与作用，下面我们对管脚逐一的剖析认识一下。

图1在MBUS_INIT中，Mode模式选择：启动／停止MODBUS, 1=启动；0=停止Addr 从站地址：MOUBUS从站地址，取值1~247Baud 波特率：可选1200，2400，4800，9600，19200，38400，57600，115200Parity奇偶校验: 0=无校验；1=奇校验；2=偶校验Delay 延时：附加字符间延时，缺省值为0MaxIQ最大I/Q位：参与通信的最大I/O点数，S7-200的I/O映像区为128/128，缺省值为128MaxAI最大AI字数：参与通信的最大AI通道数，可为16或32 MaxHold 最大保持寄存器区：参与通信的V存储区字（VW）Holdst～保持寄存器区起始地址：以&VBx指定（间接寻址方式）Done : 初始化完成标志：成功初始化后置1Error :初始化错误代码在MBUS_SLAVE中，Done :MODBUS执行：通信中时置1，无MODBUS通信活动时为 0Error : 错误代码：0=无错误MaxHold和HoldStart指定的保持寄存器区，是在S7-200 CPU的V数据存储区中分配，此数据区不能和库指令数据区有任何重叠，否则在运行时会产生错误，不能正常通信。

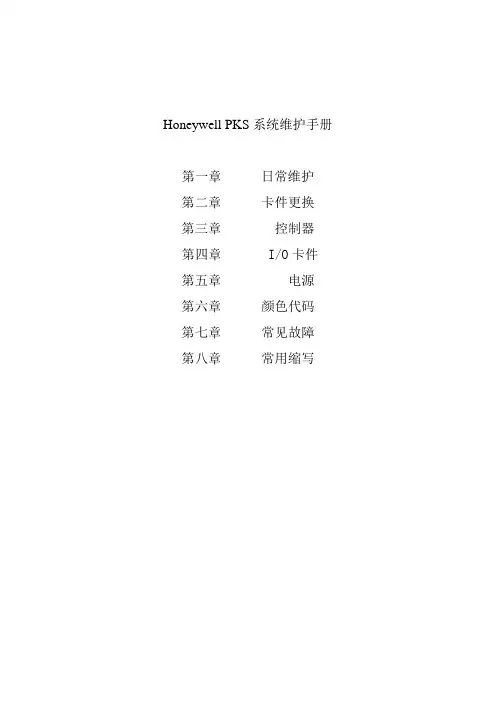

Honeywell PKS系统维护手册第一章日常维护第二章卡件更换第三章控制器第四章 I/O卡件第五章电源第六章颜色代码第七章常见故障第八章常用缩写系统使用维护DCS系统是由系统软、硬件，操作台盘及现场仪表组成的。

系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车。

因此，要把构成控制系统的所有设备看成一个整体，进行全面维护管理。

日常维护1.1.1机柜室管理应加强机柜室人员和设备管理。

为保证系统运行在适当条件下，请遵守以下各项：1）密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；2）保证空调设备稳定运行，保证室温变化小于+5℃/h，避免由于温度、湿度急剧变化导致在系统设备上的凝露；3）现场与控制室合理隔离，避免现场灰尘进入控制室，同时控制室定时清扫，保持清洁。

4）进入机房、工程师室作业人员严格遵守各项规章制度，进出须换鞋或带鞋套，不得将污物、食品、饮料等带入机房；爱护机房、工程师室内设备，保持机房、工程师室整洁；进入机柜间应关闭手机。

5）过程控制计算机机柜间内禁止使用无线对讲设备。

6）技术组全面负责过程控制计算机的管理，各班组负责过程控制计算机机房、工程师室的日常卫生和日常维护工作。

工程师室内计算机及网络设备的维修由技术组成员负责，班组配合。

技术组成员在维修完设备后应做好设备规格化工作。

7）日光灯完好、灭火器按期检查、室内卫生整洁、操作台（柜）、主机外部、显示器、打印机等卫生清洁、打印机不缺纸、机柜内设备如机柜过滤网清洁、风扇完好，电话机、其他未明确但属于共有的设备等完好。

8）布线层的槽盒盖可以不盖，但应根据规格大小整洁地放置在地面上。

布线层墙壁、电缆进线口应密封，无人时，电灯只保留一组常亮。

9）室内施工管理：本班的设备施工作业由本班完成，外委作业时由本班派人监护（包括分析、检修等工作涉及更改电源时）。

施工结束后应做到工完料净场地清，负有管理责任的班组应及时向对方班组指出施工作业后的室内卫生等问题。

Station操作手册一、系统启动1、确保电源及电压正常后，启动计算机；2、各个站场PC已经设置为来电自启动，故操作员不需要按电源按钮;3、自启动到登陆界面后，按组合键CTRL+ALT+DEL；4、输入‘OPER’回车；5、启动后大概30S时间运行后台程序；二、基本操作1、启动以后，进入设置的默认页面如下图2、如无需权限操作，则保持操作权限为OPER3、该页面为系统主页面，按F1可进入三、PKS结构快捷菜单3.1General常规Server License Details服务器详细System Hardware系统硬件Connections连接Consoles控制台Flex Stations动态工作站Console Stations控制工作站Printers打印机Channels通道Controllers控制器System Interfaces系统接口OPC Integrator OPCRedundant Server冗余serverDistributed Servers分布式serverServer Wide Settings server设置Operators操作员Operators操作员Sign-on Administration管理员登陆Profiles轮廓Profiles Definitions轮廓定义Alarm & Event Management报警事件管理Alarm Enable/Disable报警使能和关闭Alarm & Point Processing过程值的报警Event Archiving事件存档History历史History Assignment历史分配History Archiving历史存档Reports报表Reports报表Schedules时间表HolidaysShiftsTrend and Group Displays趋势和组显示Trends趋势Groups组Application Options应用程序操作Controller Applications控制器应用Application Development应用程序开发Application Development应用程序开发User-defined Data Formats用户定义数据格式Acronyms首字母缩写Server Scripting脚本Script EnginesServer ScriptsPoint ScriptsTools>工具HMIWEB Display BuilderDisplay BuilderQuick BuilderFile ReplicationStation Help四、如何进入页面并进行设置操作（图1-1）1 操作界面各功能介绍：1）最顶端为标题栏，显示当前显示页的名字；2）菜单栏：站（Station）、编辑菜单（Edit）、显示菜单（View）、控制菜单（Control）、动作菜单（Action）、配置菜单（Configuration）、帮助菜单（Help）；其中最常用到是的Configuration菜单，在它的下拉菜单中包括‘General’、‘System Hardware’、‘Operator Security’、‘Profiles’、‘Alarm & Event Management’、‘History’、‘Reports’、‘Schedules’、‘Trend & group display’等的调用，在后面的步骤中将会转到相关页面；3）工具栏：连接、报警、报警确认、上下翻页、前一页、后一页、查找细节、画面显示比例、命令—输入想要调用的页面名（例输入‘changs或changs.htm’可调出星沙站工艺流程图），相比类似可以调用其他界面。

Honeywell PKS系统C200控制器安装与配置试验（试用）一、实验目的熟悉C200控制器的硬件组成、安装以及配置，了解PKS系统的硬件组成和工作方式。

二、实验设备C200系统控制柜及内部相关卡件（电源、控制器、FTEB、冗余块RM、I/O LINK接口卡、IOP卡及背板、FTE卡、），光纤及I/O LINK线，屏蔽B类网线，交换机及服务器，PC机等。

三、实验设备简单介绍常规机柜正面布置包括：供电系统，C200控制器机架，PMIO卡件箱三大组成部分；实验室内供电系统和PMIO卡件在机柜背面，C200控制器机架和FTE卡件在机柜正面。

（一）供电系统与PMIO卡件供电系统包括电源背板，（冗余）电源箱，24V备份蓄电池，蓄电池使用时间大约25分钟。

PMIO部件包括输入输出处理卡件IOP和I/O LINK接口电缆。

IOP 卡件是一个插件式的输入输出处理器卡，它总是与FTA一起，执行来自现场设备的输入输出扫描和处理；实现功能包括：输入线性化、工程单位转换、报警处理、开关量输入时间和脉冲审定、输出线性化、输出读反馈校验、输出故障保持及清除等。

FTA端子板是现场接线板，通过它把DCS与现场的信号线连接起来；它与相关联的IOP通讯，提供控制线路的连接点，在FTA上也有保险、电阻和继电器等保护FTA电路，同时它也执行如范围转换、工程单位等操作，实现信号隔离、浪涌保护、限流、状态指示等功能。

FTA电缆连接IOP与FTA，一个IOP对应一个FTA。

（二）C200控制器机架电源模块：为控制器机架提供24V直流供电。

C200控制器CPM：工业过程控制的核心，通过CM模块和SCM模块分别实现不同控制功能。

控制模块CM：实现调节控制、逻辑控制和设备控制；顺控模块SCM：实现顺序批量控制、内含50组配方、50组历史数据。

控制执行处理周期包括50ms和5ms两种。

FTEB模块：FTE网络使用FTEB模块与监控网进行通讯，每个FTEB 有一个唯一的设备索引地址，FTE B的地址等于FTE A的地址加1。
