工程机械液压系统动力匹配与其控制技术探讨随着工程机械的发展，液压系统已经成为工程机械控制系统中的重要组成部分。
而液压系统的精准控制技术和动力匹配技术也成为了工程机械企业研发的重点内容。
本文就工程机械液压系统动力匹配与其控制技术进行探讨。
一、液压系统的动力匹配1、液压泵的选择液压系统的动力匹配主要是指液压泵的选择。
液压泵是液压系统中提供动力的主要设备，其功率越大，输出的液压流量也就越大。
而液压泵的选型需要充分考虑所需液压流量和工作压力，并结合工作环境条件、设备工作物理性质等因素进行综合考虑。
一般情况下，为了在不同工况下保证液压系统的正常工作，液压泵的功率需要略大于实际需要的功率。
2、高低压油路的匹配液压系统动力匹配还需要匹配高低压油路。
高压油路的设定上限决定了系统的工作压力，而低压油路对系统的稳定性和运行效率有很大影响。
因此，在进行高低压油路的动力匹配时，需要设定系统工作压力，同时也要确保低压油路的设计足够坚固、密封可靠，以满足系统的稳定工作要求。
二、液压系统的控制技术液压系统中的液压缸是实现工程机械各项动作的关键部件。
其控制方式一般有双向液压缸和单向液压缸两种。
双向液压缸需要在两个方向上进行液压调节。
当执行机构需要同时运动两个方向时，应该选择双向液压缸。
单向液压缸一般使用在只需要单向运动的工作场合。
液压系统中的液压阀是控制系统中的核心部件。
其控制方式主要有两种：手动控制和自动控制。
手动控制要求操作者手动控制液压阀来达到所需的动作效果。
自动控制方式可以通过机械、电子等技术控制液压阀实现某些特定功能和动作要求。
在实际生产中，自动控制方式更为普遍。
3、动作的控制液压系统的最终目的是通过执行机构控制工程机械的动作。
而实现动作控制主要是通过控制油液的流量和压力来调节液压缸的运动。
对于一些复杂的动作控制，还需要配合电子控制技术来实现。
这一技术的发展可以大大提高工程机械的自动化程度和工作效率。
在总体上，液压系统动力匹配与其控制技术相互依存，两者关系密切。

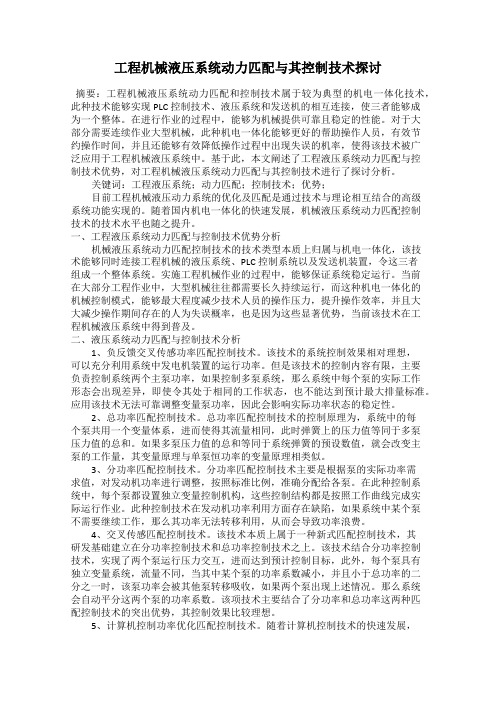

工程机械液压系统动力匹配与其控制技术探讨摘要：工程机械液压系统动力匹配和控制技术属于较为典型的机电一体化技术，此种技术能够实现PLC控制技术、液压系统和发送机的相互连接，使三者能够成为一个整体。
在进行作业的过程中，能够为机械提供可靠且稳定的性能。
对于大部分需要连续作业大型机械，此种机电一体化能够更好的帮助操作人员，有效节约操作时间，并且还能够有效降低操作过程中出现失误的机率，使得该技术被广泛应用于工程机械液压系统中。
基于此，本文阐述了工程液压系统动力匹配与控制技术优势，对工程机械液压系统动力匹配与其控制技术进行了探讨分析。
关键词：工程液压系统；动力匹配；控制技术；优势；目前工程机械液压动力系统的优化及匹配是通过技术与理论相互结合的高级系统功能实现的。
随着国内机电一体化的快速发展，机械液压系统动力匹配控制技术的技术水平也随之提升。
一、工程液压系统动力匹配与控制技术优势分析机械液压系统动力匹配控制技术的技术类型本质上归属与机电一体化，该技术能够同时连接工程机械的液压系统、PLC控制系统以及发送机装置，令这三者组成一个整体系统。
实施工程机械作业的过程中，能够保证系统稳定运行。
当前在大部分工程作业中，大型机械往往都需要长久持续运行，而这种机电一体化的机械控制模式，能够最大程度减少技术人员的操作压力，提升操作效率，并且大大减少操作期间存在的人为失误概率，也是因为这些显著优势，当前该技术在工程机械液压系统中得到普及。
二、液压系统动力匹配与控制技术分析1、负反馈交叉传感功率匹配控制技术。
该技术的系统控制效果相对理想，可以充分利用系统中发电机装置的运行功率。
但是该技术的控制内容有限，主要负责控制系统两个主泵功率，如果控制多泵系统，那么系统中每个泵的实际工作形态会出现差异，即使令其处于相同的工作状态，也不能达到预计最大排量标准。
应用该技术无法可靠调整变量泵功率，因此会影响实际功率状态的稳定性。
2、总功率匹配控制技术。

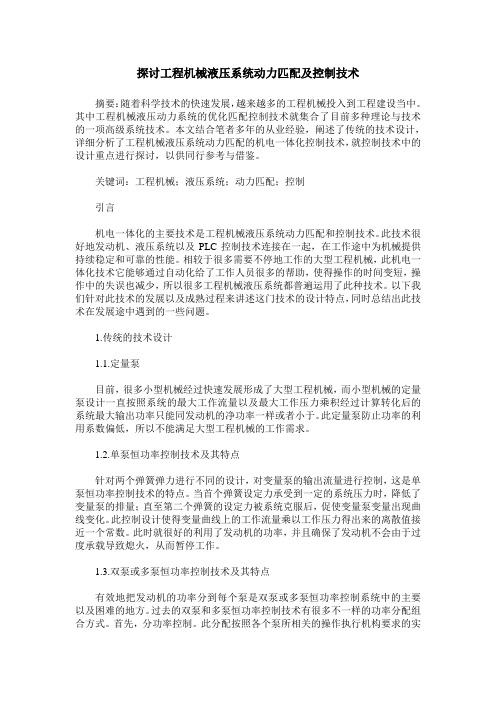

探讨工程机械液压系统动力匹配及控制技术摘要：随着科学技术的快速发展，越来越多的工程机械投入到工程建设当中。
其中工程机械液压动力系统的优化匹配控制技术就集合了目前多种理论与技术的一项高级系统技术。
本文结合笔者多年的从业经验，阐述了传统的技术设计，详细分析了工程机械液压系统动力匹配的机电一体化控制技术，就控制技术中的设计重点进行探讨，以供同行参考与借鉴。
关键词：工程机械；液压系统；动力匹配；控制引言机电一体化的主要技术是工程机械液压系统动力匹配和控制技术。
此技术很好地发动机、液压系统以及PLC控制技术连接在一起，在工作途中为机械提供持续稳定和可靠的性能。
相较于很多需要不停地工作的大型工程机械，此机电一体化技术它能够通过自动化给了工作人员很多的帮助，使得操作的时间变短，操作中的失误也减少，所以很多工程机械液压系统都普遍运用了此种技术。
以下我们针对此技术的发展以及成熟过程来讲述这门技术的设计特点，同时总结出此技术在发展途中遇到的一些问题。
1.传统的技术设计1.1.定量泵目前，很多小型机械经过快速发展形成了大型工程机械，而小型机械的定量泵设计一直按照系统的最大工作流量以及最大工作压力乘积经过计算转化后的系统最大输出功率只能同发动机的净功率一样或者小于。
此定量泵防止功率的利用系数偏低，所以不能满足大型工程机械的工作需求。
1.2.单泵恒功率控制技术及其特点针对两个弹簧弹力进行不同的设计，对变量泵的输出流量进行控制，这是单泵恒功率控制技术的特点。
当首个弹簧设定力承受到一定的系统压力时，降低了变量泵的排量；直至第二个弹簧的设定力被系统克服后，促使变量泵变量出现曲线变化。
此控制设计使得变量曲线上的工作流量乘以工作压力得出来的离散值接近一个常数。
此时就很好的利用了发动机的功率，并且确保了发动机不会由于过度承载导致熄火，从而暂停工作。
1.3.双泵或多泵恒功率控制技术及其特点有效地把发动机的功率分到每个泵是双泵或多泵恒功率控制系统中的主要以及困难的地方。
《重型载货汽车动力总成悬置系统匹配分析及实验研究》篇一一、引言随着物流业和运输业的快速发展，重型载货汽车在运输市场中的地位日益重要。
动力总成悬置系统作为影响汽车行驶平稳性和舒适性的关键部分，其匹配效果直接关系到车辆的性能表现。
因此，本文针对重型载货汽车动力总成悬置系统进行匹配分析，并通过实验研究验证其性能表现。
二、动力总成悬置系统概述动力总成悬置系统是连接发动机和车架的重要部件，其主要作用是减少振动和噪声的传递，保证发动机和车辆的平稳运行。
该系统包括悬置支座、减震器、橡胶衬套等部件。
合理的匹配动力总成悬置系统可以显著提高车辆的舒适性和稳定性。
三、动力总成悬置系统匹配分析（一）匹配原则动力总成悬置系统的匹配应遵循可靠性、经济性、适用性等原则，同时要考虑发动机的振动特性、车辆的行驶环境等因素。
（二）匹配要素1. 发动机参数：包括发动机的重量、尺寸、振动频率等。
2. 车辆参数：包括车架的刚度、载重等。
3. 悬置元件的选型：选择合适的悬置支座、减震器、橡胶衬套等。
4. 匹配优化：根据实际需求，对动力总成悬置系统进行优化设计。
四、实验研究（一）实验目的通过实验研究，验证动力总成悬置系统的匹配效果，分析其在实际使用中的性能表现。
（二）实验方法1. 实验设备：使用振动测试仪、加速度传感器等设备进行实验。
2. 实验步骤：安装动力总成悬置系统，进行实际道路测试和实验室振动测试，记录数据并进行分析。
（三）实验结果及分析1. 实验数据：记录发动机的振动数据、车辆的行驶平稳性数据等。
2. 数据分析：通过数据分析，评估动力总成悬置系统的减震效果、噪声控制效果等。
3. 结果讨论：根据实验结果，分析动力总成悬置系统的匹配效果，提出改进意见。
五、结论通过对重型载货汽车动力总成悬置系统的匹配分析及实验研究，我们可以得出以下结论：1. 合理的匹配动力总成悬置系统可以有效减少发动机的振动和噪声传递，提高车辆的行驶平稳性和舒适性。
2. 在选择动力总成悬置系统的过程中，应综合考虑发动机参数、车辆参数以及使用环境等因素，确保匹配的合理性和有效性。
工程机械液压系统动力匹配与其控制技术探讨
工程机械液压系统是工程机械中常见的动力传动和控制系统之一，涉及到动力匹配和
系统控制等方面的技术。
本文将探讨工程机械液压系统的动力匹配与其控制技术。
工程机械液压系统的动力匹配是指通过合理选择液压泵、执行器和油缸等元件的类型
和参数，使其能够满足工程机械在各种工况下所需的动力需求。
动力匹配的关键在于根据
工程机械的工作负载和运行速度，确定液压系统所需的流量和压力等参数。
需要根据工程机械的工作负载和运行速度确定所需的流量。
对于负载大、工作速度快
的工程机械，需要选择流量较大的液压泵，以确保系统有足够的流量供应。
而对于负载小、工作速度慢的工程机械，可以选择流量较小的液压泵，以减少能耗和成本。
还需要考虑工程机械的工作环境和工作条件对液压系统的要求。
在一些恶劣的工作环
境中，需要选择耐腐蚀和耐高温的液压元件，以确保系统的可靠性和耐久性。
对于工程机械液压系统的控制技术，主要包括开环控制和闭环控制两种方式。
开环控制是指根据工程机械的工作负载和运行状态，通过手动或自动调节液压泵的流
量和压力等参数，实现对系统的控制。
开环控制的优点是结构简单、成本低，但缺点是对
系统外界干扰和负载变化较敏感，稳定性较差。
在实际应用中，根据工程机械的需求和性能要求，可以选择开环控制和闭环控制相结
合的方式，以兼顾控制精度和成本效益。
《重型载货汽车动力总成悬置系统匹配分析及实验研究》篇一摘要：本文重点分析了重型载货汽车动力总成悬置系统的匹配问题，并通过实验研究验证了理论分析的可靠性。
文章首先概述了研究背景及意义，然后详细阐述了动力总成悬置系统的结构特点、设计要求及匹配分析方法，并通过实验测试对理论分析进行验证。
最后，总结了研究成果，并指出了未来研究方向。
一、引言随着物流业和交通运输业的快速发展，重型载货汽车在运输行业中的地位日益重要。
动力总成悬置系统作为重型载货汽车的重要组成部分，其性能直接影响车辆的行驶稳定性和乘坐舒适性。
因此，对动力总成悬置系统的匹配分析及实验研究具有重要的现实意义。
二、动力总成悬置系统的结构特点及设计要求（一）结构特点动力总成悬置系统主要由发动机、变速器、驱动桥等组成，通过橡胶支座或液压支座与车架相连，起到减震、降噪、提高乘坐舒适性的作用。
（二）设计要求动力总成悬置系统的设计需满足以下要求：减震效果好，能降低车辆行驶过程中的振动和噪声；具有良好的隔振性能，保护发动机和传动系统免受外界冲击；结构紧凑，便于安装和维护。
三、动力总成悬置系统的匹配分析（一）理论分析动力总成悬置系统的匹配分析主要从以下几个方面进行：发动机与变速器的匹配、悬置支座的选择与布置、系统刚度与阻尼的匹配等。
通过理论分析，确定各组成部分的参数及相互关系，为实验研究提供依据。
（二）参数选择与优化根据理论分析结果，选择合适的发动机、变速器及悬置支座参数。
通过优化设计，使系统在满足减震、降噪、提高乘坐舒适性的同时，具有较好的经济性和可靠性。
四、实验研究（一）实验方案根据理论分析和参数选择结果，制定实验方案。
实验内容主要包括：悬置系统的刚度与阻尼测试、发动机与变速器的匹配实验、整车道路实验等。
通过实验数据，验证理论分析的可靠性。
（二）实验结果及分析通过实验测试，得到动力总成悬置系统的刚度、阻尼及整车性能数据。
对实验结果进行分析，得出以下结论：合理匹配的动力总成悬置系统能有效降低车辆行驶过程中的振动和噪声，提高乘坐舒适性；系统刚度和阻尼的匹配对整车性能具有重要影响；优化后的动力总成悬置系统具有良好的经济性和可靠性。
工程机械液压系统动力匹配与其控制技术探讨工程机械液压系统是一个非常重要的部分，因为它提供了动力和控制作用以支撑各种机器的运行。
液压系统的性能对于工程机械的效率、可靠性和能源消耗等方面都有重要的影响。
因此，正确的动力匹配和控制技术是至关重要的，本文将在此方面展开讨论。
首先，我们来看动力匹配。
液压系统的动力来自于液压油的压力，它的大小由油泵生成的流量和压力决定。
因此，在设计液压系统时，需要考虑的主要因素是需要维持的最小流量和压力。
在实际应用中，最小的流量和压力要根据机器的特点和工作条件来确定。
例如，在挖掘机上，需要的液压动力要比轻型装载机高得多，因此，在设计液压系统时，需要选择更强大的油泵，并保证液压系统可以提供充足的流量和压力，以满足挖掘机的操作需求。
同时，液压油的压力和流量的匹配也是非常关键的，因为如果压力过高或流量过大，不仅会增加能源消耗，还可能引起系统的过载保护，降低机器的效率和可靠性。
其次，我们来看控制技术。
液压系统的控制是通过控制阀完成的。
在液压控制系统中，不同的控制阀有不同的控制特性，例如比例、分区、优先等等，每种特性都有它的优点和适用范围。
选择合适的控制阀是非常重要的，因为它直接影响到机器的控制精度和稳定性。
例如，在装载机上，需要对斗杆的上下动作进行精确控制，选择具有精度和可调性的比例控制阀是非常合适的。
另外，控制阀的位置和数量也需要考虑，因为过多的控制阀会增加系统的复杂度和能源消耗，同时也容易引起故障。
在液压系统的控制中，还需要关注液压油的供应和回油。
液压系统中的油液是一个封闭的回路，在液压缸执行动作时，需要从油箱中吸取液压油，然后通过回油管回流到油箱中。
因此，在液压系统的设计中，需要考虑合适的供油和回油方式，以保证液压油的流动和回收。
同时，在液压系统中，还需要使用油滤器和冷却器等配件对液压油进行过滤和冷却处理，避免系统的故障和热损失。
探讨工程机械液压系统动力匹配及控制技术引言液压技术是工程机械行业中的重要技术之一。
工程机械主要依赖于液压系统实现运动控制、负载传递等功能。
液压系统的性能不仅关系到工程机械具有高效、安全、精度等特点，同时也关系到工程机械的使用寿命和性能稳定性。
因此，对于液压系统的设计、应用及维护等都有重要的意义。
本文旨在探讨工程机械液压系统动力匹配及控制技术，以期对工程机械液压系统的设计和应用提供一些参考和帮助。
工程机械液压系统结构工程机械液压系统主要包含以下几个部分：1.动力机构：通常是内燃机或电动机，为液压系统提供动力源。
2.液压泵组：将动力机构提供的动力转换成液压能量，并通过管路输送到液压操作部件。
3.液压阀组：控制液压油进入或从液压执行器流出的阀门组件。
包括方向控制阀、流量控制阀、压力控制阀、比例控制阀等。
4.液压执行器：工程机械的移动、工作等机构，包括液压马达、液压缸和液压管线等。
工程机械液压系统动力匹配技术液压系统动力匹配技术是指根据工程机械的使用情况，合理选择液压泵组和动力机构的功率匹配，并设计相应的液压系统管路。
其目的在于保证机械的稳定运行和最大工作效率。
液压泵组通常根据其压力和流量特性进行分类，包括定量泵、变量泵、定压泵、比例泵等。
动力机构的选择则需要考虑其功率、扭矩、转速和响应速度等因素。
在实际应用中，需要根据工程机械的工作负载、工作环境等因素进行充分考虑。
对于工程机械液压系统动力匹配技术的应用，应该遵循以下原则：1.根据机械的工作类型和负载情况，选择合适的泵组类型；动力机构的选型应根据消耗功率的需求确定。
2.在选择泵组和动力机构时，应考虑系统的效率和响应速度。
在保证最小功率消耗的前提下，应优先选择效率高、响应速度快的元器件。
3.在系统设计时，应充分考虑管道流量和压力损失问题，以保证系统的流体动力学性能和稳定性。
工程机械液压系统控制技术液压系统控制技术是指通过液压系统中的阀组来控制液压执行器的动作状态。
液压挖掘机动力系统功率匹配控制技术研究的开题报告一、研究课题的背景与意义液压挖掘机作为一种常见的机械设备，在建筑、工程施工等领域得到了广泛应用。
液压挖掘机的动力系统是机器实现工作的基础，其性能的好坏直接影响机器的工作质量、效率和可靠性。
因此，研究液压挖掘机动力系统的功率匹配控制技术，对优化机器性能、提高工作效率和降低能耗具有重要意义。
二、研究现状分析目前，国内外已有不少学者开展了液压挖掘机动力系统的研究。
论文中提到，液压挖掘机动力系统的功率匹配控制技术可分为三种类型：机械控制、液压控制和电控制。
其中，液压控制和电控制应用比较广泛，具有很高的控制精度和稳定性。
液压控制技术主要是通过调节液压系统中的压力、流量等参数，实现液压挖掘机的匹配控制。
该技术具有控制精度高、响应速度快、适应性强等优点。
但是，由于液压系统结构复杂，故障率高，维护成本也较高，因此使用寿命和可靠性存在风险。
电控技术是通过调节发动机和液压系统的电子控制单元（ECU）输出信号，实现液压挖掘机动力系统的匹配控制。
该技术具有响应速度快、控制精度高、故障率低等优点。
随着电控技术日益成熟，液压挖掘机动力系统越来越普遍地采用电控技术进行功率匹配控制。
三、研究内容和技术路线本研究旨在探究液压挖掘机动力系统的功率匹配控制技术，研究主要内容如下：1. 分析液压挖掘机的工作原理、动力系统结构和主要性能参数。
2. 研究多种液压挖掘机功率匹配控制技术，分析各技术的优缺点和适用范围。
3. 运用MATLAB/Simulink等仿真软件，建立液压挖掘机动力系统的数学模型，对其进行仿真分析。
4. 基于电控技术，设计液压挖掘机动力系统的功率匹配控制策略，并进行实验验证。
5. 对实验结果进行分析和评估，总结研究成果，提出进一步研究方向。
本文的技术路线如下：液压挖掘机动力系统->功率匹配控制技术->数学模型->仿真分析->控制策略设计->实验验证。
工程机械液压系统动力匹配与其控制技术探讨工程机械液压系统的动力匹配与控制技术对于提高机械设备的工作效率和运行稳定性具有重要意义。
液压系统作为工程机械中的重要组成部分，承担着传递动力和执行工作任务的重要功能。
如何合理匹配液压系统的动力，提高其控制精度和灵活性，对于工程机械的性能提升和工作效率的提高具有重大意义。
在工程机械液压系统的动力匹配中，首先要考虑的是驱动源的选择。
驱动源通常采用液压泵、电动机和汽油机等，不同工程机械对驱动源的要求有所不同。
液压泵通常用来提供液压系统所需的油压和流量，其性能参数如最大压力、最大流量、转速等需要根据机械的工作条件来确定。
电动机通常用于配合液压泵进行动力驱动，其功率和转速需要根据机械的工作负荷和运行速度来选择。
汽油机通常用于移动式工程机械，其功率和燃油消耗量需要根据机械的工作条件和燃油供给能力来确定。
在工程机械液压系统的控制技术中，需要考虑的是液压阀的选型和控制方式。
液压阀是液压系统中的关键元件，用于控制流体的压力、流量和方向等。
在工程机械中，常用的液压阀包括溢流阀、调速阀、换向阀等。
溢流阀用于控制液压系统的压力，调速阀用于控制液压系统的流量，换向阀用于控制液压系统的方向。
根据机械的工作要求和控制方式的不同，选择合适的液压阀进行组合和调试，以达到工程机械的动力控制要求。
工程机械液压系统的动力匹配与控制技术还需要考虑液压元件的质量和使用寿命。
液压元件的质量直接影响液压系统的工作效率和运行稳定性，因此在选择和配套液压元件时需要重视其质量和可靠性。
合理的维护和保养工程机械液压系统也是延长其使用寿命的重要环节，包括定期更换液压油、清洗液压元件和检查液压管路等。
