【CN209910373U】回转窑窑头密封装置【专利】

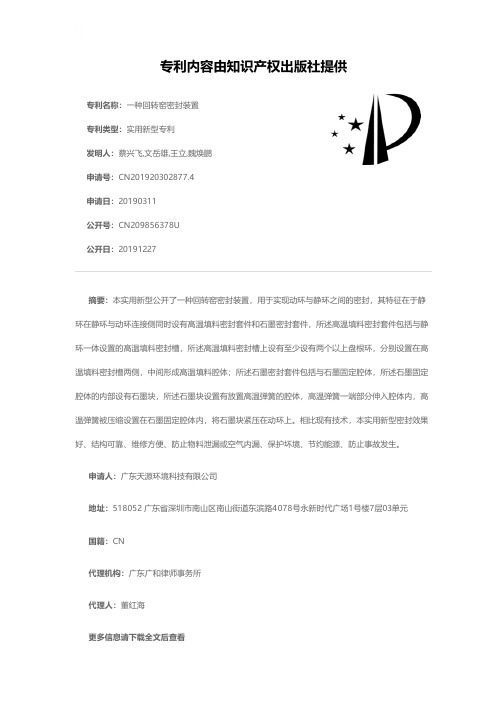

专利名称：一种回转窑密封装置
专利类型：实用新型专利
发明人：蔡兴飞,文岳雄,王立,魏焕鹏申请号：CN201920302877.4
申请日：20190311
公开号：CN209856378U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种回转窑密封装置，用于实现动环与静环之间的密封，其特征在于静环在静环与动环连接侧同时设有高温填料密封套件和石墨密封套件，所述高温填料密封套件包括与静环一体设置的高温填料密封槽，所述高温填料密封槽上设有至少设有两个以上盘根环，分别设置在高温填料密封槽两侧，中间形成高温填料腔体；所述石墨密封套件包括与石墨固定腔体，所述石墨固定腔体的内部设有石墨块，所述石墨块设置有放置高温弹簧的腔体，高温弹簧一端部分伸入腔体内，高温弹簧被压缩设置在石墨固定腔体内，将石墨块紧压在动环上。

相比现有技术，本实用新型密封效果好、结构可靠、维修方便、防止物料泄漏或空气内漏、保护坏境、节约能源、防止事故发生。

申请人：广东天源环境科技有限公司
地址：518052 广东省深圳市南山区南山街道东滨路4078号永新时代广场1号楼7层03单元国籍：CN
代理机构：广东广和律师事务所
代理人：董红海
更多信息请下载全文后查看。

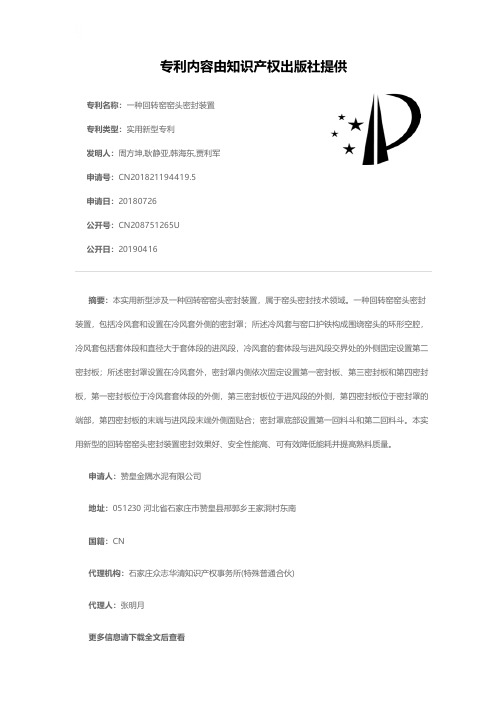

专利名称：一种回转窑窑头密封装置专利类型：实用新型专利
发明人：周方坤,耿静亚,韩海东,贾利军申请号：CN201821194419.5
申请日：20180726
公开号：CN208751265U
公开日：
20190416
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种回转窑窑头密封装置，属于窑头密封技术领域。

一种回转窑窑头密封装置，包括冷风套和设置在冷风套外侧的密封罩；所述冷风套与窑口护铁构成围绕窑头的环形空腔，冷风套包括套体段和直径大于套体段的进风段，冷风套的套体段与进风段交界处的外侧固定设置第二密封板；所述密封罩设置在冷风套外，密封罩内侧依次固定设置第一密封板、第三密封板和第四密封板，第一密封板位于冷风套套体段的外侧，第三密封板位于进风段的外侧，第四密封板位于密封罩的端部，第四密封板的末端与进风段末端外侧面贴合；密封罩底部设置第一回料斗和第二回料斗。

本实用新型的回转窑窑头密封装置密封效果好、安全性能高、可有效降低能耗并提高熟料质量。

申请人：赞皇金隅水泥有限公司
地址：051230 河北省石家庄市赞皇县邢郭乡王家洞村东南
国籍：CN
代理机构：石家庄众志华清知识产权事务所(特殊普通合伙)
代理人：张明月
更多信息请下载全文后查看。

专利名称：回转窑密封装置专利类型：实用新型专利
发明人：杨晓春
申请号：CN201020555831.2申请日：20101011
公开号：CN201876099U
公开日：
20110622
专利内容由知识产权出版社提供
摘要：回转窑密封装置，涉及一种回转窑密封装置，尤其涉及一种回转窑迷宫式密封装置的结构改进。

本实用新型提供一种密封效果好、使用寿命长的采用水冷和高分子材料氧化球团密封的迷宫式密封的回转窑密封装置。

本实用新型由迷宫式出料罩和迷宫式进料罩组成，其结构要点是迷宫式出料罩通过固定法兰固接在回转窑筒体的出料口端，迷宫式出料罩与回转窑筒体之间填充有密封料，迷宫式出料罩上设有水管，水管通过水套与迷宫式出料罩固接，迷宫式进料罩通过固定法兰固接在回转窑筒体的进料口端，迷宫式进料罩与回转窑筒体之间填充有密封料，迷宫式进料罩与回转窑的下料管、风管固接成；所述的密封料为高分子材料氧化球团。

申请人：杨晓春
地址：410000 湖南省株洲市石峰区云田乡朴塘村羊步组
国籍：CN
更多信息请下载全文后查看。

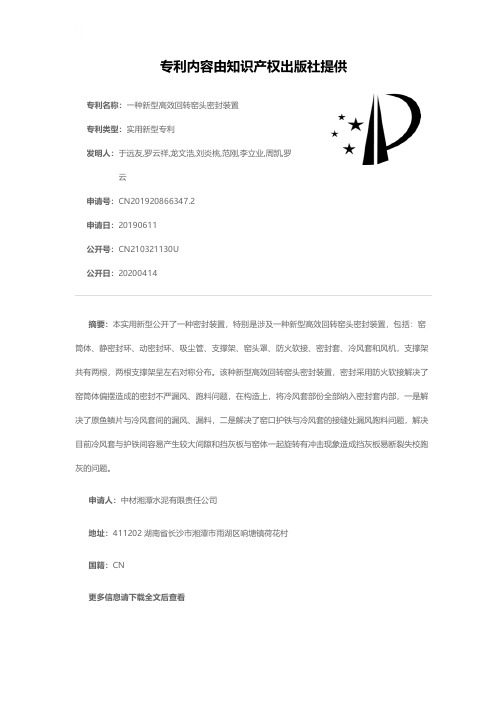

专利名称：一种新型高效回转窑头密封装置
专利类型：实用新型专利
发明人：于远友,罗云祥,龙文浩,刘炎桃,范刚,李立业,周凯,罗云
申请号：CN201920866347.2
申请日：20190611
公开号：CN210321130U
公开日：
20200414
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种密封装置，特别是涉及一种新型高效回转窑头密封装置，包括：窑筒体、静密封环、动密封环、吸尘管、支撑架、窑头罩、防火软接、密封套、冷风套和风机，支撑架共有两根，两根支撑架呈左右对称分布。

该种新型高效回转窑头密封装置，密封采用防火软接解决了窑筒体偏摆造成的密封不严漏风、跑料问题，在构造上，将冷风套部份全部纳入密封套内部，一是解决了原鱼鳞片与冷风套间的漏风、漏料，二是解决了窑口护铁与冷风套的接缝处漏风跑料问题，解决目前冷风套与护铁间容易产生较大间隙和挡灰板与窑体一起旋转有冲击现象造成挡灰板易断裂失校跑灰的问题。

申请人：中材湘潭水泥有限责任公司
地址：411202 湖南省长沙市湘潭市雨湖区响塘镇荷花村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种回转窑窑头燃烧器密封装置专利类型：实用新型专利
发明人：谢和坤
申请号：CN202121255065.2
申请日：20210604
公开号：CN215810115U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型属于回转窑窑头燃烧器密封技术领域，尤其为一种回转窑窑头燃烧器密封装置，包括固定在燃烧器喷管外表面的固定管和一端固定在窑门外侧的外管，所述燃烧器喷管的一端贯穿窑门上开设的插管口延伸到回转窑的内部并与其滑动连接，所述固定管和外管之间通过连接管相连。

本实用新型通过设置与燃烧器喷管固定的固定管及与窑门固定的外管，在移动燃烧器喷管时，与燃烧器喷管和窑门相连接的位置均不易漏气，通过与外管之间固定连接的连接管内设置的滑腔，使得固定管与连接管之间滑动连接，且不易发生漏气，以及石棉密封层一和石棉密封层二的使用，使得密封装置整体密封效果相对较好。

申请人：丹阳市美亚水泥机械装备有限公司
地址：212000 江苏省镇江市丹阳市司徒镇观鹤路北首
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：刘洋
更多信息请下载全文后查看。

(10)授权公告号(45)授权公告日 (21)申请号 201420770587.X(22)申请日 2014.12.09F27B 7/24(2006.01)F27B 7/36(2006.01)F27B 7/38(2006.01)(73)专利权人李春地址610000 四川省绵阳市江油市八一乡新民村三组(72)发明人李春(74)专利代理机构北京天奇智新知识产权代理有限公司 11340代理人杨春(54)实用新型名称一种回转窑迷宫式窑头密封装置(57)摘要本实用新型公开了一种回转窑迷宫式窑头密封装置，包括回转窑筒体，回转窑筒体的窑口处设置有护铁、窑头罩及冷风套，冷风套右端为喇叭状结构并设置有第一扇形密封板，冷风套外设置有外层风道筒，外层风道筒的左端焊接在窑头罩的外壁，外层风道筒的右端连接有密封罩并设置有第二扇形密封板，密封罩的右端内侧设置有倾斜的吹风喷嘴，外侧设置有第三扇形密封板，吹风喷嘴朝向冷风套右端边缘处。

本实用新型结构简单，无需新增加用动力设备，可有效的防止回转窑运转现场的扬尘污染。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图1页(10)授权公告号CN 204421589 U (45)授权公告日2015.06.24C N 204421589U1.一种回转窑迷宫式窑头密封装置，包括回转窑筒体，所述回转窑筒体的窑口处设置有护铁、窑头罩及冷风套，所述冷风套与所述窑头罩之间存在间隙并与所述回转窑筒体之间构成内层密封通道，所述冷风套的左端插入所述护铁的凹部并与所述护铁之间存在间隙，其特征在于：所述冷风套右端为喇叭状结构并设置有第一扇形密封板，所述冷风套外设置有外层风道筒，所述外层风道筒的左端焊接在所述窑头罩的外壁，所述外层风道筒的右端连接有密封罩并设置有第二扇形密封板，所述第一扇形密封板与所述密封罩内壁之间存在间隙，所述第二扇形密封板与所述冷风套外壁之间存在间隙，所述密封罩的右端内侧设置有倾斜的吹风喷嘴，外侧设置有第三扇形密封板，所述吹风喷嘴朝向所述冷风套右端边缘处，所述第三扇形密封板与所述回转窑筒体之间存在间隙，所述窑头罩、所述外层风道筒、所述第二扇形密封板和所述冷风套之间形成第一迷宫密封风道，所述第一扇形密封板、所述第二扇形密封板、所述密封罩和所述所述冷风套之间形成第二迷宫密封风道，所述外层风道筒设置有与所述第一迷宫密封风道相通的排料口。
