导线连接及绝缘的恢复

电缆电线头的接法第一章电工基本技能1 导线的连接和绝缘恢复1.1 单股导线连接的类型和剥离绝缘层1.1.1 口诀单股导线要连接，四种情况有区别。

一字丁字和十字，还有并头来连接。

绝缘导线先剥皮，注意不要把线切。

1.1.2 说明1.1.2.1 独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。

根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。

一般需要全手工或用工具辅助完成。

1.1.2.2 连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。

铜导线连接前应用砂布打磨光，以减少接触电阻。

剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。

其操作方法及注意事项如下：1) 用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。

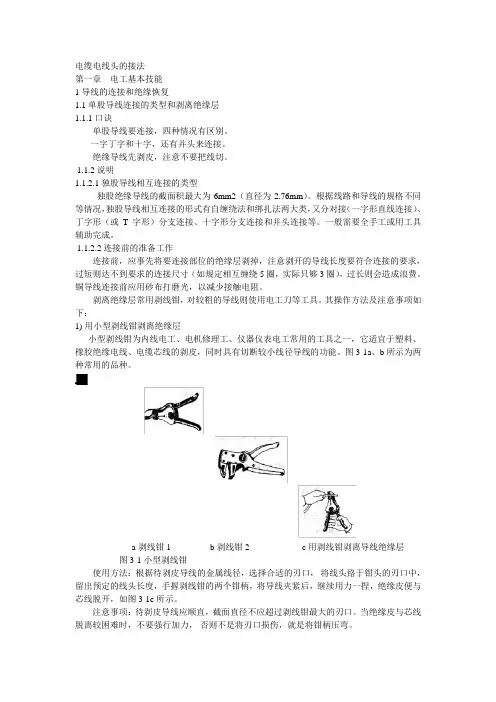

图3-1a、b所示为两种常用的品种。

a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层图3-1 小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。

注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。

当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。

2) 用电工刀剥离绝缘层电工刀有单刀和多用途两种。

后者常具有一或两把刀、一个锥子、一只微型锯，有些品种还具有剪子等功能，如图3-2所示。

电工刀最常用于切断和剥离导线的绝缘层，另外是割断绳索、切削木料、裁制非金属薄板等。

导线绝缘层的恢复导线连接后，必须进行导线绝缘层的恢复工作。

导线绝缘恢复的基本要求是：绝缘带包缠均匀、紧密，不露铜芯。

(1)导线直接点的绝缘层恢复。

导线直接点绝缘层恢复的操作步骤如下。

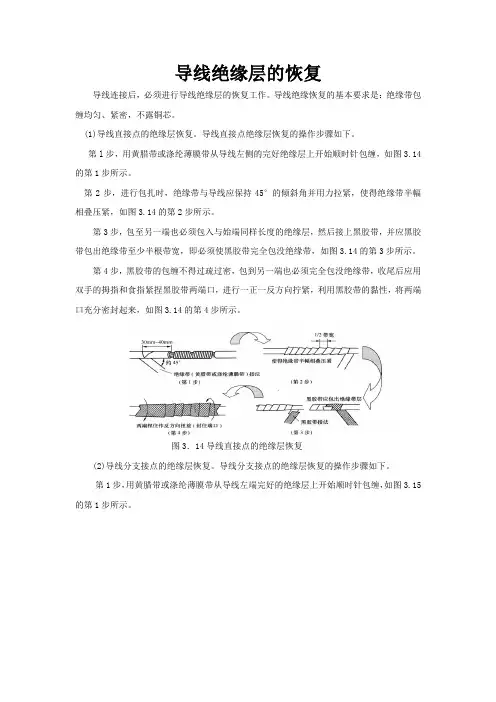

第l步，用黄腊带或涤纶薄膜带从导线左侧的完好绝缘层上开始顺时针包缠，如图3.14的第1步所示。

第2步，进行包扎时，绝缘带与导线应保持45°的倾斜角并用力拉紧，使得绝缘带半幅相叠压紧，如图3.14的第2步所示。

第3步，包至另一端也必须包入与始端同样长度的绝缘层，然后接上黑胶带，并应黑胶带包出绝缘带至少半根带宽，即必须使黑胶带完全包没绝缘带，如图3.14的第3步所示。

第4步，黑胶带的包缠不得过疏过密，包到另一端也必须完全包没绝缘带，收尾后应用双手的拇指和食指紧捏黑胶带两端口，进行一正一反方向拧紧，利用黑胶带的黏性，将两端口充分密封起来，如图3.14的第4步所示。

图3．14导线直接点的绝缘层恢复(2)导线分支接点的绝缘层恢复。

导线分支接点的绝缘层恢复的操作步骤如下。

第1步，用黄腊带或涤纶薄膜带从导线左端完好的绝缘层上开始顺时针包缠，如图3.15的第1步所示。

图3.15导线分支接点的绝缘层恢复第2步，包至碰到分支线时，应用左手拇指顶住左侧直角处包上的带面，使它紧贴转角处芯线，并应使处于线顶部的带面尽量向右侧斜压，如图3.15的第2步所示。

第3步，绕至右侧转角处时，用左手食指顶住右侧直角处带面，并使带面在干线顶部向左侧斜压，与被压在下边的带面呈“×”状交叉。

然后把带再回绕到右侧转角处，如图3.15的第3步所示。

第4步，黄腊带或涤纶薄膜带沿紧贴住支线连接处根端，开始在支线上缠包，包至完好绝缘层上约两根带宽时，原带折回再包至支线连接处根端，并把带向干线左侧斜压，如图3.15的第4步所示。

第5步，当带围过干线顶部后，紧贴干线右侧的支线连接处开始在干线右侧芯线上进行包缠，如图3.15的第5步所示。

第6步，包至干线另一端的完好绝缘层上后，接上黑胶带后，再按第2---5步方法继续包缠黑胶带，如图3.15的第6步所示。

任务2 常用电工工具的使用及导线的剖削、连接、绝缘恢复2、掌握导线剖削、连接、绝缘恢复等加工方法在很多场合比如照明线路的安装过程中经常需要剖削导线、制作连接圈、连接导线等操作，本次任务学习利用常用电工工具完成导线加工处理。

表1-13是为完成本次任务需要准备的器材。

表1-13训练准备内容1、常用电工工具在线路安装维修过程中我们经常需要使用钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具，这些工具的使用方法及注意事项见表1-14所示。

表1-14常用电工工具的使用说明钢丝钳刀口剪断导线 钳口弯绞导线齿口紧固螺母 铡口铡切钢丝注意事项：4）钳头不可代替锤子作为敲打工具。

尖 嘴 钳使用说明：物体不可过大，用力勿过猛。

断 线 钳使用说明：电线、金属丝及导线电缆。

剥 线 钳使用说明：电工刀使用说明：导线在连接时需要剥削绝缘层，根据不同类型导线选择合适的工具进行加工处理，具体方法见表1-15。

表1-15导线绝缘层的剥削塑料硬线剥削芯线截面积大于4 mm2的塑料导线，可用电工刀来剖削绝缘层。

①电工刀以45º角切入塑料层②电工刀与线芯保持25º角左右，用力向线端推削，注意不要割伤芯线③削去上面一层塑料绝缘层④将下面塑料绝缘层向后扳翻，最后用电工刀齐根切去芯线截面积≤4mm2及其以下的塑料硬线，一般可用钢丝钳进行剖削。

①用钢丝钳切入绝缘层，不能伤及线芯②右手握住钳头，向外拉剥去绝缘层料线①根据电线粗细选择合适的钳口②右手压下钳把，剥掉绝缘层塑料护套线剥①根据长度横向划一深痕，但不能损②找准芯线中间缝隙，划破保护套层伤芯线绝缘层③向后扳翻护套，用刀齐根切去④在距离护套层10mm处，用电工刀以剖削塑料硬线绝缘层方法去除芯线绝缘层。

花线剥削①电工刀切割棉纱织物保护层一圈后拉去②在距离棉纱纺织物保护层末端10mm处用钢丝钳剥削橡在导线剥削时切勿伤及芯线或出现断股的现象3、制作连接圈在导线与电器元件连接的时候，往往需要制作连接圈，以加大连接的牢固度。

导线连接与绝缘恢复教案一、教学目标：1.了解导线连接和绝缘恢复的基本概念；2.掌握导线连接和绝缘恢复的方法和技巧；3.培养学生的动手实践能力和安全意识。

二、教学重点：1.导线连接的方法和技巧；2.绝缘恢复的方法和技巧。

三、教学难点：导线连接和绝缘恢复的实际操作技巧。

四、教学过程：1.导线连接的方法和技巧：（1）讲解导线连接的基本概念和要求；（2）介绍导线连接的常用方法：扎线、焊接和压接；（3）示范扎线的操作步骤和注意事项；（4）让学生进行扎线操作练习；（5）示范焊接的操作步骤和注意事项；（6）让学生进行焊接操作练习；（7）示范压接的操作步骤和注意事项；（8）让学生进行压接操作练习。

2.绝缘恢复的方法和技巧：（1）讲解绝缘恢复的基本概念和要求；（2）介绍绝缘恢复的常用方法：绝缘胶带、绝缘套管和热缩套管；（3）示范使用绝缘胶带进行绝缘恢复的操作步骤和注意事项；（4）让学生进行使用绝缘胶带进行绝缘恢复的操作练习；（5）示范使用绝缘套管进行绝缘恢复的操作步骤和注意事项；（6）让学生进行使用绝缘套管进行绝缘恢复的操作练习；（7）示范使用热缩套管进行绝缘恢复的操作步骤和注意事项；（8）让学生进行使用热缩套管进行绝缘恢复的操作练习。

五、教学评价：1.观察学生的操作动作是否规范；2.观察学生的操作是否熟练；3.与学生进行讨论和交流，了解他们对导线连接和绝缘恢复的理解。

六、教学资源：1.导线、焊接设备、压接工具；2.绝缘胶带、绝缘套管、热缩套管。

七、教学延伸：1.在实际工作中，学会根据具体情况选择最合适的导线连接和绝缘恢复方法；2.学会使用测试仪器对导线连接和绝缘恢复后的电路进行测试和检测，确保其安全可靠。

八、教学安全提示：1.在进行导线连接和绝缘恢复操作时，要注意用绝缘手套和安全眼镜保护好自己的手和眼睛；2.如果需要进行焊接操作，要确保操作地点通风良好，以防止有害气体对身体造成危害；3.在使用绝缘胶带、绝缘套管和热缩套管时，要确保它们的质量好，能够起到良好的绝缘效果；4.在进行导线连接和绝缘恢复操作时，要认真仔细，避免疏忽和马虎。

一、实训目的本次导线连接实训旨在通过实际操作，使学生掌握导线连接的基本知识和技能，提高动手能力和团队合作精神。

通过实训，使学生能够熟练运用导线连接技术，为今后从事电气相关工作打下坚实基础。

二、实训环境实训地点：XX学院电工实训室实训器材：导线、剥线钳、压线钳、绝缘胶带、螺丝刀等。

三、实训原理导线连接是电气工程中的一项基本技能，主要包括导线的剥皮、导线芯的连接、绝缘层的恢复等步骤。

导线连接的目的是保证电路的导电性能，确保电气设备的正常运行。

四、实训过程1. 导线剥皮（1）使用剥线钳剥去导线外绝缘层，注意剥皮长度适中，不宜过长。

（2）剥皮时，将剥线钳口部对准导线，轻轻夹住导线，用力扳动剥线钳手柄，使导线外绝缘层被剥除。

2. 导线芯连接（1）将两根导线芯的线头成X形相交，互相绞合2~3圈后扳直两线头。

（2）将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳钳切去余下的芯线，并钳平芯线末端。

3. 绝缘层恢复（1）使用绝缘胶带将连接好的导线芯缠绕，缠绕时要注意胶带要紧贴导线芯，防止短路。

（2）缠绕完成后，用螺丝刀将绝缘胶带尾部固定在导线绝缘层上，确保绝缘效果。

4. 实训项目：多股铜导线的T字分支连接（1）将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm。

（2）顺时针方向缠绕6~8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

（3）小截面的芯线可以不打结。

5. 实训项目：软线与单股硬导线的连接（1）将软线线头剖削成图示中的形式。

（2）连接时，将两根待连接的线头剖削成相同形状，然后互相绞合。

（3）缠绕完成后，用绝缘胶带缠绕，确保绝缘效果。

五、实训结果通过本次导线连接实训，学生掌握了以下技能：1. 熟练使用剥线钳、压线钳、绝缘胶带等工具。

2. 掌握了导线剥皮、导线芯连接、绝缘层恢复等基本操作。

3. 能够独立完成多股铜导线的T字分支连接、软线与单股硬导线的连接等实际操作。

4. 提高了动手能力和团队合作精神。

导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。

用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。

最后将剖开的绝缘层折叠，齐根剖削。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。

将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。

(2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。

3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。

清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。

理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳紧，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直。

用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。

(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。

把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。

把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。

再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。

4．19股铜芯导线的连接其方法与7股导线相似。

导线的连接及绝缘层的恢复一）、电工工具的使用定义：是指一般电工专业都要运用的工具。

分类：验电器、螺钉旋具、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀、活动扳手等。

图11、验电器（1）作用：检测导线和电气设备是否带电。

（2）分类：低压验电器、高压验电器低压验电器（又名测电笔）1）分类：笔式、螺钉刀式2）结构：氖泡、电阻、弹簧、笔身、笔体3）测试范围：60～500V4）使用方法：把笔握妥，以手指触及笔尾金属体，使氖泡小窗背光朝自己，只要带电体与大地之间的电位差超过60V，氖泡就发光。

5）安全知识：A、使用前应在已知带电体上测试，证明是否良好。

B、使用时，应使验电器逐渐靠近被测物体，直到氖泡发亮，只有在氖泡不发亮时，人体才能与被测体接触。

C、测试时，手不能触击笔体的金属部位。

6）作用：A、区别电压高低：根据氖泡发光强弱来判断。

B、区别相线零线：发光的为相线，零线不发光（正常情况）C、区别直流电、交流电：氖泡两个极同时发光的是交流电，只有一个发光的是直流电。

D、区别直流电正、负极：发光的一极为负极。

E、识别相线碰壳：碰击电机、变压器外壳，如果发光，说明该设备相线有碰壳现象。

高压验电器（又称高压测电器）（1）结构：金属钩、氖管、氖管窗、固紧螺钉、护环、握柄。

（2）使用方法：用手握住验电器的绝缘部位。

（3）安全事项：室外使用，必须在气候条件良好的情况下使用，在雨、雪、雾及湿度较大的天气中不宜使用。

测试时，必须带上绝缘手套，必须有人监护。

测试时防止发生短路事故。

人与带电体保持足够安全距离，10KV以上高压安全距离为0.7m以上2、螺钉旋具（又名起子）（1）定义：紧固或拆卸螺钉的工具。

（2）式样、规格：A、一字形：常用规格有50 mm、100mm、150mm、200mm。

必备的是50mm、150mm两种。

B、十字形：适用螺钉直径为2～2.5mm。

适用螺钉直径为3～5mm。

适用螺钉直径为6～8mm。

适用螺钉直径为10～12mm。
