实训项目五 导线的连接和绝缘恢复
实训项目五导线的连接和绝缘恢复一、实训目的l、掌握使用电工常用工具剥削导线的方法2、掌握单股铜芯导线的直接连接的方法3、掌握单股铜芯导线的“T”字形分支连接的方法4、掌握单股铜芯导线弯制羊眼圈的方法5、掌握7股铜芯导线的直接连接的方法二、设备与器材1、电工常用工具一套2、2.5mm2铝塑导线若干3、25mm2铝塑导线若干三、导线线头绝缘层的剖削电工必须学会用电工刀或钢丝钳来剖削导线绝缘层。
1、塑料硬线绝缘层的剖削1)用剥线钳剖削芯线截面为4mm2及以下的塑料硬线，一般用剥线钳进行剖削，剖削方法如下：用左手捏住导线，根据线头所需长度用剥线钳相应钳口切割绝缘层。
2)用电工刀剖削芯线截面大于4mm2的塑料硬线，可用电工刀来剖削绝缘层，方法如图5-1所示。
图5-1 用电工刀剖削塑料硬导线绝缘层a）电工刀以45o角倾斜切入 b）电工刀以25o角倾斜切入c）翻下绝缘层①根据所需的长度用电工刀以45o角倾斜切入塑料绝缘层，如图5-la所示。
②接着刀面与芯线保持25o角左右，用力向线端推削，不可切入芯线，削去上面一层塑料绝缘，如图5-1b所示。
③将下面塑料绝缘层向后扳翻，如图5-lc所示，最后用电工刀齐根切去。
2、塑料软线绝缘层的剖削塑料软线绝缘层只能用剥线钳或钢丝钳剥削，不可用电工刀剖削，用钢丝钳剖削绝缘层的方法如下（如图5-2所示）：图5-2 钢丝钳剖削塑料软线绝缘层a）钳头刀口轻切绝缘层 b）把端部绝缘层剥离芯线1) 用左手拇、食两指先捏住线头，按连接所需长度，用钳头刀口轻切绝缘层，如图5-2a 所示。
刀口轻切时不可用力过大，只要切破绝缘层即可。
因软线每股芯线较细，极易被切断。
2) 接着应迅速移动握位，从柄部移至头部，在移动过程中不可松动已切破绝缘层的钳头。
同时，左手食指应绕上一圈导线，然后握拳捏导线，再两手反向同时用力，右手抽左手勒，即可把端部绝缘层剥离芯线，如图5-2b所示。
剥离绝缘层时右手用力要大于左手。
导线绝缘层的恢复
导线绝缘层的恢复导线连接后，必须进行导线绝缘层的恢复工作。
导线绝缘恢复的基本要求是：绝缘带包缠均匀、紧密，不露铜芯。
(1)导线直接点的绝缘层恢复。
导线直接点绝缘层恢复的操作步骤如下。
第l步，用黄腊带或涤纶薄膜带从导线左侧的完好绝缘层上开始顺时针包缠，如图3.14的第1步所示。
第2步，进行包扎时，绝缘带与导线应保持45°的倾斜角并用力拉紧，使得绝缘带半幅相叠压紧，如图3.14的第2步所示。
第3步，包至另一端也必须包入与始端同样长度的绝缘层，然后接上黑胶带，并应黑胶带包出绝缘带至少半根带宽，即必须使黑胶带完全包没绝缘带，如图3.14的第3步所示。
第4步，黑胶带的包缠不得过疏过密，包到另一端也必须完全包没绝缘带，收尾后应用双手的拇指和食指紧捏黑胶带两端口，进行一正一反方向拧紧，利用黑胶带的黏性，将两端口充分密封起来，如图3.14的第4步所示。
图3．14导线直接点的绝缘层恢复(2)导线分支接点的绝缘层恢复。
导线分支接点的绝缘层恢复的操作步骤如下。
第1步，用黄腊带或涤纶薄膜带从导线左端完好的绝缘层上开始顺时针包缠，如图3.15的第1步所示。
图3.15导线分支接点的绝缘层恢复第2步，包至碰到分支线时，应用左手拇指顶住左侧直角处包上的带面，使它紧贴转角处芯线，并应使处于线顶部的带面尽量向右侧斜压，如图3.15的第2步所示。
第3步，绕至右侧转角处时，用左手食指顶住右侧直角处带面，并使带面在干线顶部向左侧斜压，与被压在下边的带面呈“×”状交叉。
然后把带再回绕到右侧转角处，如图3.15的第3步所示。
第4步，黄腊带或涤纶薄膜带沿紧贴住支线连接处根端，开始在支线上缠包，包至完好绝缘层上约两根带宽时，原带折回再包至支线连接处根端，并把带向干线左侧斜压，如图3.15的第4步所示。
第5步，当带围过干线顶部后，紧贴干线右侧的支线连接处开始在干线右侧芯线上进行包缠，如图3.15的第5步所示。
第6步，包至干线另一端的完好绝缘层上后，接上黑胶带后，再按第2---5步方法继续包缠黑胶带，如图3.15的第6步所示。
6.2项目六 室内照明的安装与维修 任务二 导线连接及绝缘恢复
项目六 室内照明的安装与维修任务二 导线连接及绝缘恢复一、任务目的1．掌握常用导线的连接方法。
2．掌握绝缘的剥削及恢复方法。
二、任务器材尖嘴钳、螺钉旋具、钢丝钳、断线钳、剥线钳、电工刀、单股铜芯线、7芯铝绞线、黑胶布、单芯和多股导线若干等。
三、任务内容1．铜芯（铝芯）导线的连接 当导线不够长或要分接支路时，就要进行导线与导线的连接。
常用导线的线芯有单股、7股和11股等多种，连接方法随芯线的股数不同而异。
（1）单股铜芯线的直线连接1）绝缘剖削长度为芯线直径的70倍左右，去掉氧化层。
2）把两线头的芯线成ⅹ形相交，互相绞接2~3圈，如图6—9（a ）所示 3）然后扳直两线头，如图6—9（b ）所示。
4） 将每个线头在芯线上紧贴并缠绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端，如图6—9（c ）所示。
（2）单股铜芯线的分支连接1）将分支芯线的线头与干线芯线十字相交，使支路芯线根部留出约3~5mm ，然后按顺时针方向缠绕支路芯线。
缠绕6~8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端，如图6—10（a ）所示。
2）较小截面积芯线可按如图6—10（b ）所示方法环绕成结状，然后再把支路芯线线头抽紧扳直，紧密地缠绕6~8圈，剪去多余芯线，钳平切口毛刺。
（3）7股铜芯导线的直线连接图6—9 单股铜芯线的直线连接( a )( b)( c )图6—10 单股铜芯线的分支连接1）绝缘剖削长度应为导线直径的21倍左右。
2）先把剖去绝缘层的芯线散开并拉直，把靠近根部的1/3线段的芯线绞紧，然后把余下的2/3芯线头，按图6—11（a ）所示方法分散成伞形，并把每根芯线拉直。
3）把两个伞形芯线线头隔根对叉，并拉平两端芯线，如图6—11（b ）所示。
4）把一端7股芯线按2、2、3根分成三组，接着把第一组2根芯线扳起，垂直于芯线，并按顺序时针方向缠绕，如图6—11（c ）所示。
5）缠绕2圈后，余下的芯线向右扳直，再把下边第二组的2根芯线向上扳直，也按顺序时针方向紧紧压着2根扳直的芯线，如图6—11（d ）所示。
导线的连接与绝缘恢复
实现导线连接的主要方法有铰接、焊接、压接和螺栓连接等 ，它们分别用于不同导线的连接。
[基础知识]
三、导线绝缘强度的恢复（导线的包扎）
导线连接完成后应恢复其绝缘强度，在连接处进行绝缘处 理。导线绝缘强度恢复的基本内容与要求是:绝缘胶带包裹均匀、 紧密，不能露出导线线芯。
《贷款转让交易主协议》的签署暨贷 款转让 交易启 动仪式 的进行 标志着 我国贷 款交易 市场初 步建立 起来。 贷款转 让交易 系统启 动的首 日达成 3笔交 易，转 让本金9 000万 元。工 行发送 首批贷 款转让 报价， 金额合 计4.8 亿元， 该行与 交行达 成首笔 整体转 让成交 ，转让 本金额4 000万 元，贷 款期限 11个 月，剩 余贷款 期限3个 月；而 浦发银 行和晋 城市商 业银行 则达成 首笔可 拆分转 让协议 ，转让 本金额 3000 万元， 贷款期 限6个月 ，剩余 贷款期 限2个 月20天 。截止 2010 年末， 已有49 家机构 签署《 贷款转 让交易 主协议 》。 目前，贷 款转让 交易系 统上的 报价和 交易尚 不活跃 ，影响 其活跃 的主要 因素有 ：平台 上线时 间较短 ，入市 机构仍 较少； 部分入 市机构 尚处于 制定内 部流程 阶段， 尚未开 展业务 ；参与 主体类 型单一 ，市场 需求同 质化； 贷款转 让市场 面临一 定的政 策法律 限制， 财税配 套制度 尚未健 全 等。 二、贷款 交易的 作用 贷款交易 具有以 下几个 方面的 作用： (1)满足金融管理当局的监管要求。 (2)调整贷款结构。 (3)获取投资收益。
任电务v2子导与线的信连息接与技绝术缘恢专复
[目录]
任务目标 实训设备和元器件 基础知识 一、导线绝缘层剖削 二、导线的连接 三、导线绝缘强度的恢复（导线的包扎）
[基础知识]
三、导线绝缘强度的恢复（导线的包扎）
导线连接完成后应恢复其绝缘强度，在连接处进行绝缘处 理。导线绝缘强度恢复的基本内容与要求是:绝缘胶带包裹均匀、 紧密，不能露出导线线芯。
《贷款转让交易主协议》的签署暨贷 款转让 交易启 动仪式 的进行 标志着 我国贷 款交易 市场初 步建立 起来。 贷款转 让交易 系统启 动的首 日达成 3笔交 易，转 让本金9 000万 元。工 行发送 首批贷 款转让 报价， 金额合 计4.8 亿元， 该行与 交行达 成首笔 整体转 让成交 ，转让 本金额4 000万 元，贷 款期限 11个 月，剩 余贷款 期限3个 月；而 浦发银 行和晋 城市商 业银行 则达成 首笔可 拆分转 让协议 ，转让 本金额 3000 万元， 贷款期 限6个月 ，剩余 贷款期 限2个 月20天 。截止 2010 年末， 已有49 家机构 签署《 贷款转 让交易 主协议 》。 目前，贷 款转让 交易系 统上的 报价和 交易尚 不活跃 ，影响 其活跃 的主要 因素有 ：平台 上线时 间较短 ，入市 机构仍 较少； 部分入 市机构 尚处于 制定内 部流程 阶段， 尚未开 展业务 ；参与 主体类 型单一 ，市场 需求同 质化； 贷款转 让市场 面临一 定的政 策法律 限制， 财税配 套制度 尚未健 全 等。 二、贷款 交易的 作用 贷款交易 具有以 下几个 方面的 作用： (1)满足金融管理当局的监管要求。 (2)调整贷款结构。 (3)获取投资收益。
任电务v2子导与线的信连息接与技绝术缘恢专复
[目录]
任务目标 实训设备和元器件 基础知识 一、导线绝缘层剖削 二、导线的连接 三、导线绝缘强度的恢复（导线的包扎）
导线连接与绝缘恢复教案
导线连接与绝缘恢复教案一、教学目标：1.了解导线连接和绝缘恢复的基本概念；2.掌握导线连接和绝缘恢复的方法和技巧；3.培养学生的动手实践能力和安全意识。
二、教学重点：1.导线连接的方法和技巧；2.绝缘恢复的方法和技巧。
三、教学难点：导线连接和绝缘恢复的实际操作技巧。
四、教学过程：1.导线连接的方法和技巧：（1）讲解导线连接的基本概念和要求；（2）介绍导线连接的常用方法：扎线、焊接和压接；（3）示范扎线的操作步骤和注意事项；（4）让学生进行扎线操作练习；（5）示范焊接的操作步骤和注意事项；（6）让学生进行焊接操作练习；（7）示范压接的操作步骤和注意事项；（8）让学生进行压接操作练习。
2.绝缘恢复的方法和技巧：（1）讲解绝缘恢复的基本概念和要求；（2）介绍绝缘恢复的常用方法：绝缘胶带、绝缘套管和热缩套管；（3）示范使用绝缘胶带进行绝缘恢复的操作步骤和注意事项；（4）让学生进行使用绝缘胶带进行绝缘恢复的操作练习；（5）示范使用绝缘套管进行绝缘恢复的操作步骤和注意事项；（6）让学生进行使用绝缘套管进行绝缘恢复的操作练习；（7）示范使用热缩套管进行绝缘恢复的操作步骤和注意事项；（8）让学生进行使用热缩套管进行绝缘恢复的操作练习。
五、教学评价：1.观察学生的操作动作是否规范；2.观察学生的操作是否熟练；3.与学生进行讨论和交流，了解他们对导线连接和绝缘恢复的理解。
六、教学资源：1.导线、焊接设备、压接工具；2.绝缘胶带、绝缘套管、热缩套管。
七、教学延伸：1.在实际工作中，学会根据具体情况选择最合适的导线连接和绝缘恢复方法；2.学会使用测试仪器对导线连接和绝缘恢复后的电路进行测试和检测，确保其安全可靠。
八、教学安全提示：1.在进行导线连接和绝缘恢复操作时，要注意用绝缘手套和安全眼镜保护好自己的手和眼睛；2.如果需要进行焊接操作，要确保操作地点通风良好，以防止有害气体对身体造成危害；3.在使用绝缘胶带、绝缘套管和热缩套管时，要确保它们的质量好，能够起到良好的绝缘效果；4.在进行导线连接和绝缘恢复操作时，要认真仔细，避免疏忽和马虎。
导线连接与绝缘恢复
1、导线连接的基本要求
导线连接是电工作业的一项基本工序，也是 一项＋分重要的工序。导线连接的质量直接关 系到整个线路能否安全可靠地长期运行。 对导线连接的基本要求是：连接牢固可靠、 接头电阻小、机械强度高、耐腐蚀耐氧化、电 气绝缘性能好。
2、常用连接方法
•
需连接的导线种类和连接形式不同，其 连接的方法也不同。常用的连接方法有绞合连 接、紧压连接、焊接和线头与接线柱的连接等。 连接前应小心地剥除导线连接部位的绝缘层， 注意不可损伤其芯线。
3、导线的剥削
单层绝缘线
多层绝缘线
多层绝缘线分层剥切，每层的剥切方 法与单层绝缘线相同。 对绝缘层比较厚的导线，采用斜剥法， 即像削铅笔一样进行剥切。
塑料护套线绝缘层的剥削
4、导线与导线的连接
单股铜芯导线的直线连接
• ①先将两导线芯线线头 成X形相交。
②互相绞合2～3圈后扳直两线
头。
③将每个线头在另一芯线上紧
单股芯线与平压式接线桩的连接
先将线头弯成压接 圈（俗称羊眼 圈），再用螺 钉压紧。弯制 方法如下：① 离绝缘层根部 约3mm处向外 侧折角。②按 略大于螺钉直 径弯曲圆弧。 ③剪去芯线余 端。④修正圆 圈成圆形。
多股芯线与针孔接线桩的连接
连接时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺 钉顶压时不致松散。如果针孔过大，则可选一根直径大 小相宜的导线作为绑扎线，在已绞紧的线头上紧紧地缠 绕一层，使线头大小与针孔匹配后再进行压接。如果线 头过大，插不进针孔，则可将线头散开，适量剪去中间 几股，然后将线头绞紧就可进行压接。
铝芯导线用沟线夹螺栓压接
连接前，先用钢丝刷除去导线线头和沟线夹线槽内壁 上的氧化层和污物，涂上凡士林锌膏粉（或中性 凡士林），然后将导线线卡入线槽，旋紧螺栓， 使沟线夹紧紧夹住线头而完成连接。为防止螺栓 松动，压紧螺栓上应套以弹簧垫圈。
导线连接是电工作业的一项基本工序，也是 一项＋分重要的工序。导线连接的质量直接关 系到整个线路能否安全可靠地长期运行。 对导线连接的基本要求是：连接牢固可靠、 接头电阻小、机械强度高、耐腐蚀耐氧化、电 气绝缘性能好。
2、常用连接方法
•
需连接的导线种类和连接形式不同，其 连接的方法也不同。常用的连接方法有绞合连 接、紧压连接、焊接和线头与接线柱的连接等。 连接前应小心地剥除导线连接部位的绝缘层， 注意不可损伤其芯线。
3、导线的剥削
单层绝缘线
多层绝缘线
多层绝缘线分层剥切，每层的剥切方 法与单层绝缘线相同。 对绝缘层比较厚的导线，采用斜剥法， 即像削铅笔一样进行剥切。
塑料护套线绝缘层的剥削
4、导线与导线的连接
单股铜芯导线的直线连接
• ①先将两导线芯线线头 成X形相交。
②互相绞合2～3圈后扳直两线
头。
③将每个线头在另一芯线上紧
单股芯线与平压式接线桩的连接
先将线头弯成压接 圈（俗称羊眼 圈），再用螺 钉压紧。弯制 方法如下：① 离绝缘层根部 约3mm处向外 侧折角。②按 略大于螺钉直 径弯曲圆弧。 ③剪去芯线余 端。④修正圆 圈成圆形。
多股芯线与针孔接线桩的连接
连接时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺 钉顶压时不致松散。如果针孔过大，则可选一根直径大 小相宜的导线作为绑扎线，在已绞紧的线头上紧紧地缠 绕一层，使线头大小与针孔匹配后再进行压接。如果线 头过大，插不进针孔，则可将线头散开，适量剪去中间 几股，然后将线头绞紧就可进行压接。
铝芯导线用沟线夹螺栓压接
连接前，先用钢丝刷除去导线线头和沟线夹线槽内壁 上的氧化层和污物，涂上凡士林锌膏粉（或中性 凡士林），然后将导线线卡入线槽，旋紧螺栓， 使沟线夹紧紧夹住线头而完成连接。为防止螺栓 松动，压紧螺栓上应套以弹簧垫圈。
导线连接及绝缘的恢复
后面三句口诀便是对条件改变的处理。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导 线加有保护套层，不明露的），计算后，再打八折；
若环境温度超过25℃，计算后再打九折；
若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打 七折计算。
例如:铝芯绝缘线 10 平方毫米的,穿管(八折)：40 安(10 × 5 × 0.8 ＝ 40) 高温(九折)：45 安(10 × 5 × 0.9=45 安)。 穿管又高温(七折)：35 安(1O × 5 × 0.7=35) 95平方毫米的, 穿管(八折)：190安(95×2.5×0.8＝190) 高温(九折)：214 安(95 × 2.5 × 0.9=213.8) 穿管又高温(七折)：166 安(95 × 2.5 × 0.7 ＝ 166.3)
绝缘：V-聚氯乙烯、F-氟塑料、Y-聚乙烯、X-橡皮、ST-天然丝、B-聚丙烯、 SE-双丝包
护套： V-聚氯乙烯、H-橡套、B-编织套、L-蜡克、N-尼龙套、SK-尼龙丝
派生特征：P-屏蔽、R-软、S-双绞、B-平行、D-带形、T-特种
ASVRAVRPAV-
安 装 线聚
氯 乙 烯 绝 缘
2020/3/1
2020/3/1
• 2、环境条件 • 所选择的电线应具备良好拉伸强度、
乃磨损性和柔软性，质量要轻，以适 应天南地北的机械振动等条件。所选 线材应能适应环境温度的要求。因为 环境温度会使电线的敷层变软或变硬 ，以至于变形、开裂，甚至短路。选 用线材还应考虑安全性，防止火灾和 人身事故的发生。易燃材料不能作导 线的敷层。
2020/3/1
• 1、铜
铜的导电性能好, 在常温时有足够的机械强度, 具有良好的延 展性, 便于加工, 化学性能稳定, 不易氧化和腐蚀, 容易焊 接, 因此广泛用于制造变压器、 电机和各种电器的线圈。 纯铜俗称紫铜, 含铜量高, 根据材料的软硬程度可分为硬铜 和软铜两种。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导 线加有保护套层，不明露的），计算后，再打八折；
若环境温度超过25℃，计算后再打九折；
若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打 七折计算。
例如:铝芯绝缘线 10 平方毫米的,穿管(八折)：40 安(10 × 5 × 0.8 ＝ 40) 高温(九折)：45 安(10 × 5 × 0.9=45 安)。 穿管又高温(七折)：35 安(1O × 5 × 0.7=35) 95平方毫米的, 穿管(八折)：190安(95×2.5×0.8＝190) 高温(九折)：214 安(95 × 2.5 × 0.9=213.8) 穿管又高温(七折)：166 安(95 × 2.5 × 0.7 ＝ 166.3)
绝缘：V-聚氯乙烯、F-氟塑料、Y-聚乙烯、X-橡皮、ST-天然丝、B-聚丙烯、 SE-双丝包
护套： V-聚氯乙烯、H-橡套、B-编织套、L-蜡克、N-尼龙套、SK-尼龙丝
派生特征：P-屏蔽、R-软、S-双绞、B-平行、D-带形、T-特种
ASVRAVRPAV-
安 装 线聚
氯 乙 烯 绝 缘
2020/3/1
2020/3/1
• 2、环境条件 • 所选择的电线应具备良好拉伸强度、
乃磨损性和柔软性，质量要轻，以适 应天南地北的机械振动等条件。所选 线材应能适应环境温度的要求。因为 环境温度会使电线的敷层变软或变硬 ，以至于变形、开裂，甚至短路。选 用线材还应考虑安全性，防止火灾和 人身事故的发生。易燃材料不能作导 线的敷层。
2020/3/1
• 1、铜
铜的导电性能好, 在常温时有足够的机械强度, 具有良好的延 展性, 便于加工, 化学性能稳定, 不易氧化和腐蚀, 容易焊 接, 因此广泛用于制造变压器、 电机和各种电器的线圈。 纯铜俗称紫铜, 含铜量高, 根据材料的软硬程度可分为硬铜 和软铜两种。

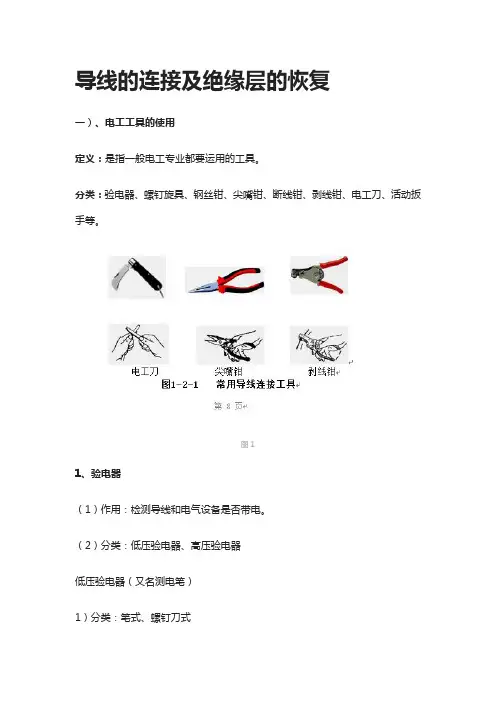

[全]导线的连接及绝缘层的恢复
导线的连接及绝缘层的恢复一）、电工工具的使用定义：是指一般电工专业都要运用的工具。
分类：验电器、螺钉旋具、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀、活动扳手等。
图11、验电器（1）作用：检测导线和电气设备是否带电。
（2）分类：低压验电器、高压验电器低压验电器（又名测电笔）1）分类：笔式、螺钉刀式2）结构：氖泡、电阻、弹簧、笔身、笔体3）测试范围：60～500V4）使用方法：把笔握妥，以手指触及笔尾金属体，使氖泡小窗背光朝自己，只要带电体与大地之间的电位差超过60V，氖泡就发光。
5）安全知识：A、使用前应在已知带电体上测试，证明是否良好。
B、使用时，应使验电器逐渐靠近被测物体，直到氖泡发亮，只有在氖泡不发亮时，人体才能与被测体接触。
C、测试时，手不能触击笔体的金属部位。
6）作用：A、区别电压高低：根据氖泡发光强弱来判断。
B、区别相线零线：发光的为相线，零线不发光（正常情况）C、区别直流电、交流电：氖泡两个极同时发光的是交流电，只有一个发光的是直流电。
D、区别直流电正、负极：发光的一极为负极。
E、识别相线碰壳：碰击电机、变压器外壳，如果发光，说明该设备相线有碰壳现象。
高压验电器（又称高压测电器）（1）结构：金属钩、氖管、氖管窗、固紧螺钉、护环、握柄。
（2）使用方法：用手握住验电器的绝缘部位。
（3）安全事项：室外使用，必须在气候条件良好的情况下使用，在雨、雪、雾及湿度较大的天气中不宜使用。
测试时，必须带上绝缘手套，必须有人监护。
测试时防止发生短路事故。
人与带电体保持足够安全距离，10KV以上高压安全距离为0.7m以上2、螺钉旋具（又名起子）（1）定义：紧固或拆卸螺钉的工具。
（2）式样、规格：A、一字形：常用规格有50 mm、100mm、150mm、200mm。
必备的是50mm、150mm两种。
B、十字形：适用螺钉直径为2～2.5mm。
适用螺钉直径为3～5mm。
适用螺钉直径为6～8mm。
适用螺钉直径为10～12mm。
教案课题四、导线连接与绝缘恢复
课题四、导线连接与绝缘恢复一、导线的选择与线径的测量1、导线的选择(1) 根据设备容量，计算出导线中的电流I 。
直流单相电热性负载： 单相电感性负载：三 相 负 载： （2）根据使用环境,合理选择导线截面积。
铜导线：5～8安/毫米2； 铝导线：3～5安/毫米2（3）综合考虑其它因素，进一步确定所选导线的型号。
用途 环境 电压 性价比2、导线线径的测量利用游标卡尺和千分尺测量给定导线线径并计算其截面积。
（1）游标卡尺使用游标卡尺：①校准零位②读数。
（2）千分尺使用千分尺：①校准零位②读数。
3、计算导线截面积（1）、单股导线截面积计算：S=0.785D 2 (mm 2)S ——导线的截面积；(mm 2)D ——导线的直径； (mm)ϕ=cos U /P I UP I /=ϕη=cos U /P I 3（2）、多股绞线截面积计算：S=0.785nd2 (mm2)N——绞线股数；D——导线每股直径；(mm)二、导线绝缘层的剥削导线在连接前必须先将导线端部的保护层和绝缘层剥去。
不同的保护层和绝缘层的剥离方法和步骤也不相同。
导线端部绝缘层的剥离长度要根据连接时的需要来决定，过长会造成浪费，太短容易影响连接质量。
1. 塑料硬导线线头绝缘层的剥离（1）芯线截面4mm2及以下的塑料绝缘线，其绝缘层用钢丝钳剥离。
具体操作方法：根据所需线头长度，用钳头刀口轻切绝缘层（不可切伤芯线），然后用右手握住钳头用力向外勒去绝缘层，同时左手握紧导线反向用力配合动作，如图3.22所示。
（2）芯线截面大于4mm2的塑料绝缘线，可用电工刀来剥离其绝缘层。
方法如下：①用电工刀以45°角斜切入塑料绝缘层，不可切入芯线，如图3.23（a）所示。
②切入后将电工刀与芯线保持15°角左右，用力要均匀，向线端推削。
注意不要割伤金属芯线，否则会降低导线的机械强度并增加导线的电阻，如图3.23（b）所示。
③削去一部分塑料层，如图3.23（c）所示。
常用导线的连接与绝缘层恢复
图3-16 单股铜芯导线的直接连接
（二）单股铜芯导线的T字分支连接
1、将剖削好的支路线芯的线头与干线线芯十字相交，使支路线芯根部留出 3～5mm裸线，如图3-17（a）所示。 2、将支路线芯按顺时针方向紧贴干线线芯密绕6～8圈，用钢丝钳切去余下线 芯，并钳平线芯末端及切口毛刺，如图3-17（b）所示。
7、再用同样方法缠绕另一边线芯。即完成了7股导线的直接连接。
（四）7股铜芯线的T字分支连接
1、剖削干线和支线绝缘层，清理氧化层。 2、把分支线芯散开钳直，在距绝缘层1/8线头处将线芯绞紧，把余下部分的 线芯分成两组，一组4股，另一组3股，并排齐。 3、用螺丝刀把干线线芯撬分两组，把支路线芯中4股的一组插入干线两组线 芯中间，3股线芯的一组放在干线线芯的前面，如图3-19（a）所示。 4、把3股线芯的一组往干线一边按顺时针方向紧密缠绕3～4圈，剪去多余线 头，钳平线端，如图3-19（b）所示。 5、把4股线芯的一组按逆时针方向往干线的另一边缠绕4～5圈，剪去多余 线头，钳平线端，如图3-19（c）所示。即完成7股导线的T字分支连接。
图3—20 单股铝芯线的螺钉21（a）为压接钳，图3-21（b）为压接管。压接时的操作步骤如下：
1、根据多股铝芯线规格选择合适的压接管。
2、剥去导线两端绝缘约55mm。
3、用钢丝刷清除铝芯线头和压接管内壁的铝氧化层，涂上中性凡士林。
4、将两根铝芯线头相对穿入压接管，并使线端穿出压接管25～30 mm，如 图3-21（c）所示。 5、进行压接，压接时第一道压坑应在铝芯线头一侧，不可压反，如图321（d）所示。压接坑的距离和数量应符合技术要求。 6、压接完成后的铝芯线如图3-21（e）所示。
图3—18 7股铜芯导线的直接连接
4、按顺时针方向紧密缠绕2圈，将余下的线芯向右与线芯平行方向扳平。如 图2-18（e）所示。
（二）单股铜芯导线的T字分支连接
1、将剖削好的支路线芯的线头与干线线芯十字相交，使支路线芯根部留出 3～5mm裸线，如图3-17（a）所示。 2、将支路线芯按顺时针方向紧贴干线线芯密绕6～8圈，用钢丝钳切去余下线 芯，并钳平线芯末端及切口毛刺，如图3-17（b）所示。
7、再用同样方法缠绕另一边线芯。即完成了7股导线的直接连接。
（四）7股铜芯线的T字分支连接
1、剖削干线和支线绝缘层，清理氧化层。 2、把分支线芯散开钳直，在距绝缘层1/8线头处将线芯绞紧，把余下部分的 线芯分成两组，一组4股，另一组3股，并排齐。 3、用螺丝刀把干线线芯撬分两组，把支路线芯中4股的一组插入干线两组线 芯中间，3股线芯的一组放在干线线芯的前面，如图3-19（a）所示。 4、把3股线芯的一组往干线一边按顺时针方向紧密缠绕3～4圈，剪去多余线 头，钳平线端，如图3-19（b）所示。 5、把4股线芯的一组按逆时针方向往干线的另一边缠绕4～5圈，剪去多余 线头，钳平线端，如图3-19（c）所示。即完成7股导线的T字分支连接。
图3—20 单股铝芯线的螺钉21（a）为压接钳，图3-21（b）为压接管。压接时的操作步骤如下：
1、根据多股铝芯线规格选择合适的压接管。
2、剥去导线两端绝缘约55mm。
3、用钢丝刷清除铝芯线头和压接管内壁的铝氧化层，涂上中性凡士林。
4、将两根铝芯线头相对穿入压接管，并使线端穿出压接管25～30 mm，如 图3-21（c）所示。 5、进行压接，压接时第一道压坑应在铝芯线头一侧，不可压反，如图321（d）所示。压接坑的距离和数量应符合技术要求。 6、压接完成后的铝芯线如图3-21（e）所示。
图3—18 7股铜芯导线的直接连接
4、按顺时针方向紧密缠绕2圈，将余下的线芯向右与线芯平行方向扳平。如 图2-18（e）所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导线的连接与绝缘恢复
对导线的基本要求是：电接触良好，有足够的机械强度，接头美观，绝缘恢复正常。
一、导线绝缘层的剖削
导线线头的绝缘层必须剖削除去，以便芯线连接，电工必须学会用电工刀或钢丝钳来剖绝缘层。
1．塑料硬线绝缘层的剖削
塑料硬线绝缘层可用钢丝钳进行剥离，也可用剥线钳或电工刀进行剖削。
芯线截面积为4 mm2及其以下的塑料硬线，一般可用钢丝钳进行剖削，其方法如图所示。
1）用左手捏导线，根据线头所需长短用钢丝钳口切割绝缘层，但不可切入线芯。
2）然后用手握住钢丝钳头关用力向外勒出塑料绝缘层。
3）剖削出的芯线应保持完整无损，如损伤较大应重新剖削。
芯线截面积大于4 mm2的塑料导线，可用电工刀来剖削绝缘层。
其方法如图所示，其步骤
如下：
1）根据所需的长度用电工刀以倾斜45º角切入塑料层，如图1-17a所示。
2）刀面与芯经保持25º左右，用力向线端推削，但不可切入芯线，削去上面一层塑料绝缘层，如图1-17b所示。
3）将下面塑料绝缘层向后扳翻如，如图1-17c所示。
最后用电工刀齐根切去。
2．塑料软线绝缘层的剖削
塑料软线绝缘层只能用剥线钳或钢丝钳剖削，不可用电工刀剖削，其剖削方法同塑料硬线绝缘层的剖削。
3．塑料护套线绝缘层的剖削
塑料护套线的绝缘层必须用电工刀来剖削，剖削方法如下：
1）按所需长度用刀尖对准芯线缝隙划开护套层，如图1-18所示。
2）向后扳翻护套，用刀齐根切去，如图1-19所示。
3）在距离护套层5～10mm处，用电工刀以倾斜45º切入绝缘层。
其他剖方法同塑料硬线绝缘层的剖削。
4．橡皮线绝缘层的剖削
橡皮线绝缘层外面有一层柔软的纤维保护层，其剖削方法如下：
1）先把橡皮线纺织保护层用电工刀尖划开，下一步与剖削护套线的护套层方法类同。
2）然后用剖削塑料线绝缘层相同的方法剖去橡胶层。
3）最后将松散的棉纱层集中到根部，用电工刀切去。
5．花线绝缘层的剖削
其剖削方法如图1-20所示：
1）在所需长度处用电工刀在棉纱纺织物保护层四周切割一圈后拉去。
2）距棉纱纺织物保护层末端10mm处，用钢丝钳刀口切割橡胶绝缘层，不能损伤芯线。
然后右手握住钳头，在手把花线用力抽拉，钳口勒出橡胶绝缘层方法如图1-16所示。
3）最后把包裹芯线的棉纱层松散开来，用电工刀割去。
二、铜芯导线的连接
当导线不够长或要分接支路时，就要进行导线与导线的连接。
常用导线的线芯有单股、7股和11股等多种，连接方法随芯线的股数不同而异。
1．单股铜芯线的直线连接
单股铜芯线的直线连接步骤如下：
1）绝缘剖削长度为芯线直径的70倍左右，去掉氧化层。
2）把两线头的芯线在Ｘ形相交，互相绞接2～3圈，如图1-21a所示。
3）然后扳直两线头，如图1-21b所示。
4）将每个线头在芯线上紧贴并缠绕6圈，用钢丝钳切支余下的芯线，并钳平芯线末端，如图1-21c所示。
2．单股铜芯线的T形分支连接
1）将分支芯线的线头与干芯线十字相交，使支路芯线根部留出约3～5mm，然后按顺时针方向缠绕支路芯线，缠绕6～8mm圈后，用钢丝钳切去余下的芯线，并钳平芯线末端，
如图1-22a所示。
2）较小截面积芯线可按如图1-22b所示方法环绕成结状，然后再把支路芯线头抽紧扳直，紧密地缠绕6～8mm圈后，剪去多余芯线，钳平切口毛刺。
3．7股铜芯导线的直线连接
1）绝缘剖削长度应为导线的21倍左右。
2）先把剖去绝缘层的芯线散开并拉直，把靠近根部的1/3线段的芯线绞紧，然后把余下的2/3芯线头，按图1-23a所示方法分散伞形，并把每根芯线拉直。
3）把两个伞形芯线头隔根对叉，并拉平两端芯线，如图1-23b所示。
4）把一端7股芯线按2、2、3根分成三组，接着把第一组2根芯线扳起，垂直于芯线
并按顺时针方向缠绕，如图1-23c所示。
5）缠绕2圈后，余下的芯线向右扳直，再把下边第二组的2根芯线向上扳直，也按顺时针方向紧紧压着前2根扳直的芯线缠绕，如图1-23d所示。
6）缠绕2圈后，也将余下的芯线向右扳直，再把下边第三组的3根芯线向上扳直，也按顺时针方向紧紧压着前4根扳直的芯线缠绕，如图1-23e所示。
7）缠3圈后，切去每组多余的芯线，钳平线端，如图1-23f所示。
用同样的方法再缠绕另一端芯线。
